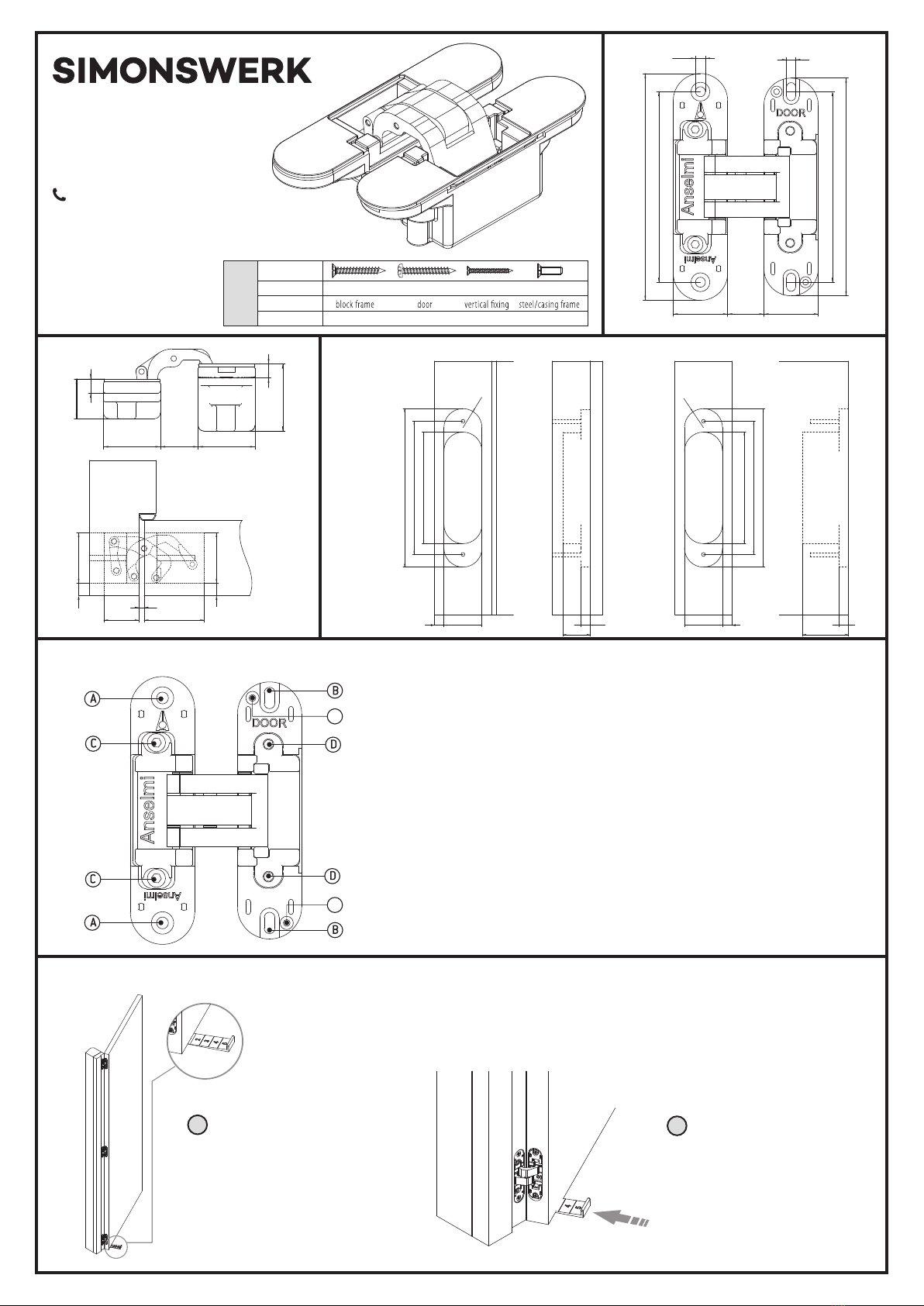

SIMONSWERK AN 172 3D Manuel utilisateur
2
1
Regolazione Altezza Height Adjustment
CVite di fissaggio
regolazione profondità.
Fixing screw of
depth adjustment.
DVite per
regolazione laterale.
Screw for
lateral adjustment.
EVite opzionale D. 3 mm per
fissaggio verticale porta.
Optional D. 3 mm screw for
vertical fixing of the door.
AForo viti di fissaggio
della cerniera allo stipite.
Fixing hole for the hinge
to the frame.
BFori asolati per
regolazione verticale
e fissaggio alla porta.
Oval holes for vertical
adjustment and fixing
to the door.
Istruzioni Regolazione Adjustment Instructions
Porta DoorStipite Frame
Fresature Milling
DIT_SP_034 rev.5 13/09/2023
2 850296 0 00000
30 20 30
107
125
107
120
Ø 5,5 5
302030
7,5
35,5
7,5
21
B
93
107
125
30
R15
B
30
93
107
125
R15
7,5
36
B Max = 7,5 mm
E
E
B Max = 7,5 mm
B
B30
30
3
21,5 36 7,5
21,5
Accessori
Accessories
screws
pc/hinge 2 2 1 2
application
measure 4,5X35 4,5X35 3X30 M5X16
Inserire cuneo di regolazione sotto la
porta e svitare di un giro le viti di
fissaggio della cerniera sulla porta;
la porta si appoggia sul cuneo.
Secure door against sagging.
Screw slightly loosen.
Spingere il cuneo sotto la porta sino a
raggiungere la luce da terra desiderata;
bloccare nuovamente le viti.
Adjust door height and tighten screw.
AN 172 3D
AN 192 3D
Anselmi & C. S.r.l.
Via Ca’ Morelli, 19
31056 Roncade (TV)
Italy
+39 0422 707426
www.anselmisrl.it
DIT_SP_034 rev.5 13/09/2023
2 850296 0 00000
Regolazione Profondità Depth Adjustment
Regolazione Laterale Side Adjustment
Svitare le viti C di un giro.
Unscrew the C screws one turn.
1
2
2
Agire sulle viti D.
Act on D screws.
1
Agire sulle viti di regolazione laterale D,
agendo in modo alternato ed uguale su entrambe
le viti per al massimo un giro completo.
Rotate the lateral adjustment screws D,
rotating alternately and equally on both screws
for a maximum of one complete turn.
!
2
Fissare entrambe le viti C (7Nm).
Fix the two C screws (7Nm).
3
Agendo sulle viti D in senso
orario la porta trasla di - 1,5 mm.
Acting on the D screws clockwise
the door moves to - 1,5 mm.
Agendo sulle viti D in senso
antiorario la porta trasla di + 1,5 mm.
Acting on the D screws
counterclockwise the door
moves to + 1,5 mm.
1,5
4,5
Agendo manualmente nella direzione
della freccia la porta trasla di 1 mm.
Acting manually in the arrow
direction the door shifts 1 mm.
