Simon, Evers & Co HTF-E Manuel utilisateur

Simon, Evers & Co. GmbH –Katharinenstraße 9 –20457 Hamburg

1) D - Bedienungsanleitung

2) CZ - Návod k obsluze

3) DK - Betjeningsvejledning

4) E - Instrucciones de servicio

5) F - Instructions d'utilisation

6) GB - Operating manual

7) H - Villástargonca kezelési útmutatója

8) I - Istruzioni per l´uso

9) N - Bruksanvisning

10) NL - Handleiding

11) P - Manual de instruções

12) PL - Instrukcja obsługi

13) RO - Instrucţiuni de utilizare

14) RUS - инструктаж

15) S - Bruksanvisning

16) SF - Käyttöohje

17) SK - Návod na obsluhu

18) SLO - Navodila za uporabo

K 658796 –G 287538

K 658797 –G 287539

K 658796 –G 287538

K 658797 –G 287539

Bedienungsanleitung

Hubtisch

Hinweis: Bitte lesen Sie als Betreiber/Bediener dieseAnleitung

unbedingt durch, bevor Sie den Hubtisch verwenden.

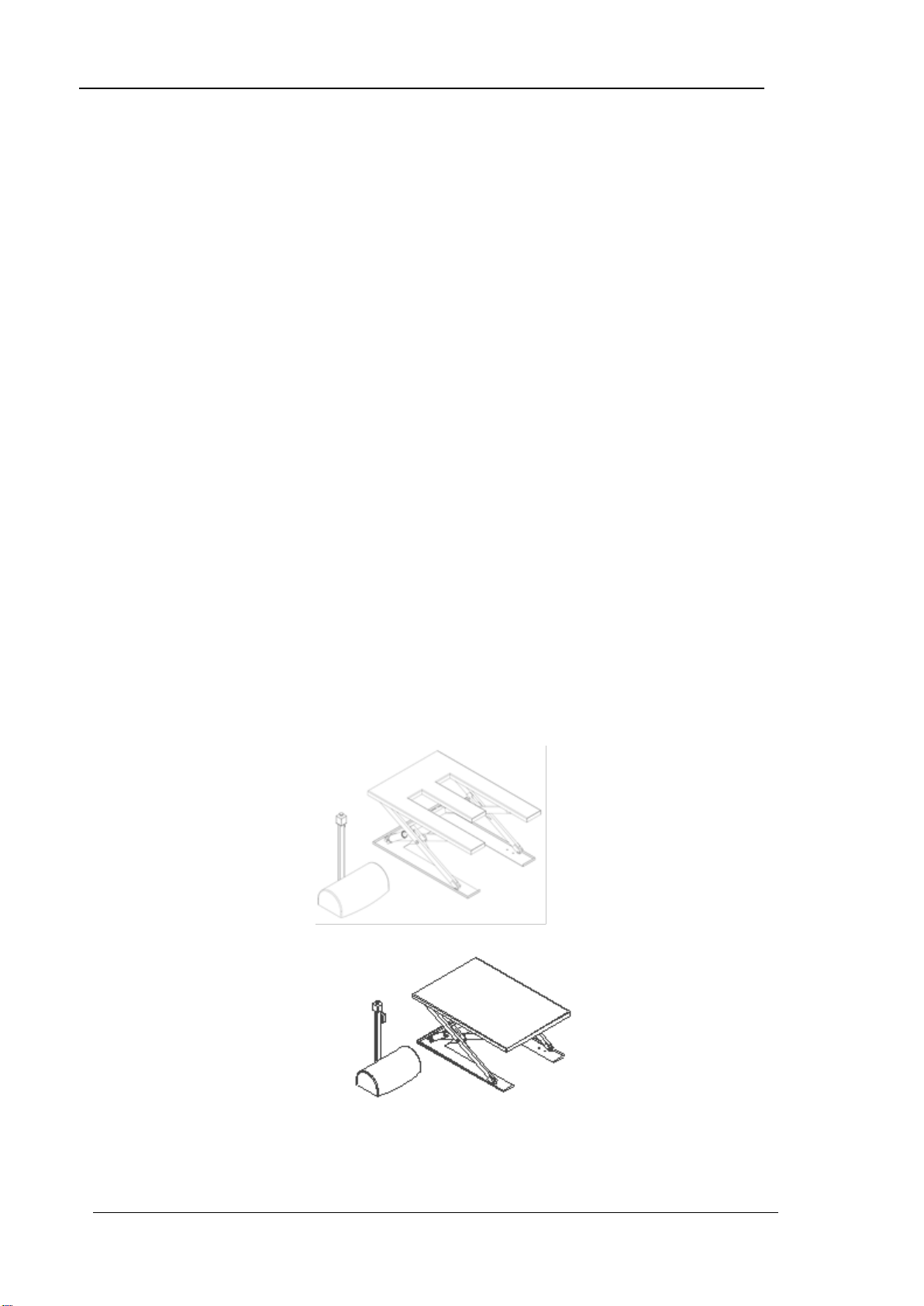

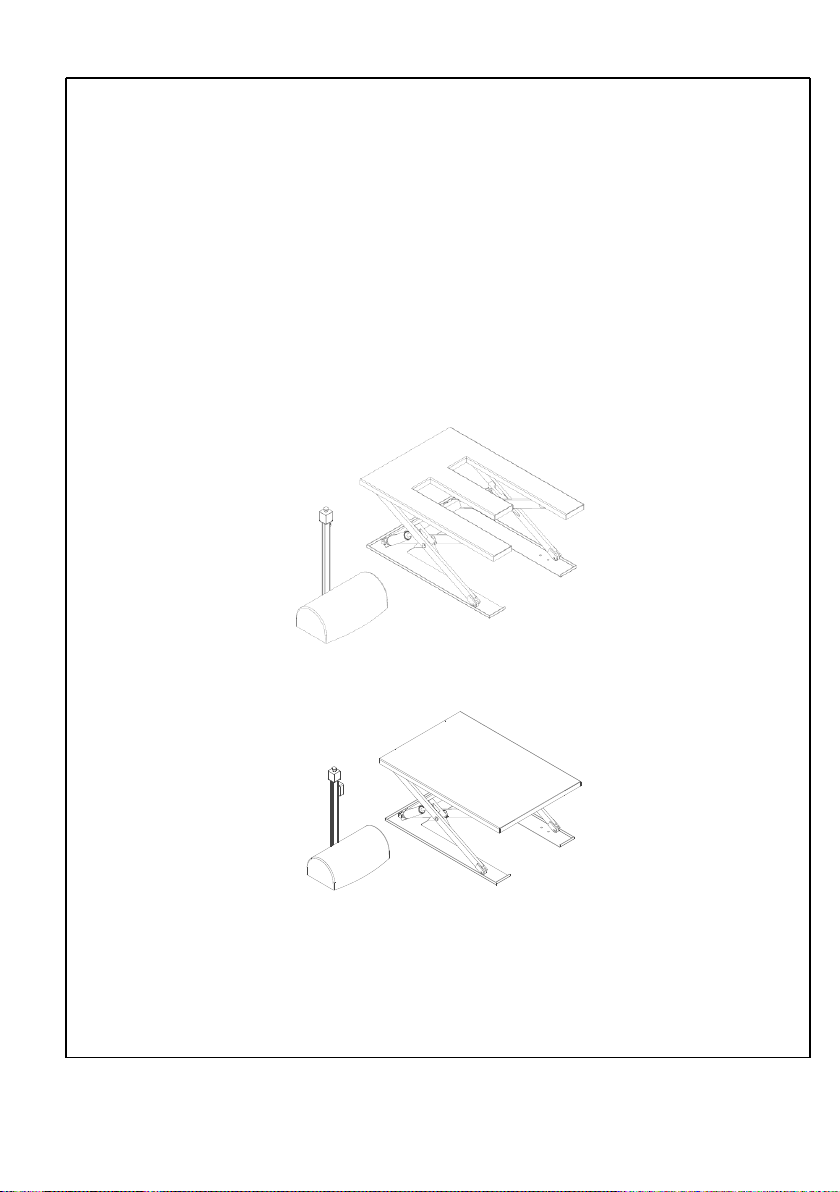

HTF-E

HTF-G

VIELEN DANK, DASS SIE SICH FÜR UNSER PRODUKT

ENTSCHIEDEN HABEN. DIESE ANLEITUNG BESCHREIBT DIE

ORDNUNGSGEMÄSSE BEDIENUNG, UM DIE LANGE

LEBENSDAUER DES PRODUKTS SICHERZUSTELLEN. BITTE

LESEN SIE DIESE BEDIENUNGSANLEITUNG VOR GEBRAUCH DES

HUBTISCHS SORGFÄLTIG DURCH UND VERGEWISSERN SIE SICH,

DASS SIE SIE VOLLSTÄNDIG VERSTANDEN HABEN. VERWAHREN

SIE DIE ANLEITUNG GRIFFBEREIT AN EINEM GEEIGNETEN ORT.

SOLLTEN BEDIENUNGSANLEITUNG ODER WARNAUFKLEBER AM

PRODUKT FEHLEN, WENDEN SIE SICH BITTE AN IHREN

FACHHÄNDLER.

HINWEIS: Diese Anleitung wurde für geschultes Fachpersonal ge-

schrieben. Sie liefert Hinweise für die richtige Verwendung des Produkts

und enthält eine Ersatzteilliste. Dennoch kann diese Anleitung die Er-

fahrung und die Fachkenntnisse des Anwenders nicht ersetzen.

1. WARNUNG! Die unsachgemäße Verwendung des Hubtischs

kann zu schweren Verletzungen führen. Beachten Sie des-

halb bei der Bedienung die folgenden Anweisungen.

◇Lesen Sie diese Bedienungsanleitung vor Gebrauch des Produkts

sorgfältig durch und stellen Sie sicher, dass Sie alles verstanden haben.

Alle Sicherheitshinweise sind strikt einzuhalten.

◇Vor der Inbetriebnahme sind alle Sicherheitsvorrichtungen zu überprü-

fen.

◇Stellen Sie sicher, dass sich keine Hindernisse im Hubbereich befinden.

◇Hände und Füße nicht in den Bereich des Scherenmechanismus oder in

den Rahmen einführen.

◇Vor dem Arbeiten mit dem Hubtisch, die Ringschrauben in den Grund-

rahmen eindrehen.

◇Den Hubtisch nicht überladen. Die Last gemäß entsprechendem

Lastverteilungsdiagramm auf dem Hubtisch anordnen

◇Sicherstellen, dass Netzspannung und Frequenz vor Ort den tech-

nischen Daten des Hubtischs entsprechen.

◇Den Hubtisch auf einem ebenen, festen Untergrund aufstellen.

◇Sämtliche elektrischen Anschlussarbeiten müssen von entsprechend

geschultem Fachpersonal durchgeführt werden.

◇Die beweglichen Teile des Hubtischs während des Betriebs nicht be-

rühren.

◇Während des Hebens und Senkens des Hubtischs darf die Last nicht

verändert oder bewegt werden.

◇Die Last nicht anheben, da es andernfalls zu Sachschäden oder Ver-

letzungen kommen kann.

◇Der Hubtisch darf nicht bedient werden, wenn sich unter dem Tisch

eine Person befindet.

◇Das Sicherheitsventil am Hydraulikaggregat nicht verstellen.

◇Der Hubtisch darf nicht verwendet werden, wenn der Aufbau auch nur

geringfügig verzogen ist.

◇Nicht an explosionsgefährdeten oder leicht entflammbaren Orten

verwenden.

2. ACHTUNG! Die unsachgemäße Verwendung

des Hubtischs kann zu Verletzungen führen.

Beachten Sie deshalb bei der Bedienung die

folgenden Anweisungen.

◇Der Hubtisch ist ein bewegliches Hubgerät und dient zum Anheben

und Absenken einer Nennlast. Er darf nicht für andere Zwecke ver-

wendet werden.

◇Der Hubtisch darf nur von entsprechend eingewiesenen Personen

bedient werden.

◇Die Modifizierung des Hubtischs ohne die schriftliche Genehmigung

des Herstellers ist verboten.

◇Nur vom Hersteller empfohlene Ersatzteile verwenden.

◇Für den sicheren Betrieb des Tischs sicherstellen, dass ein genügend

großer Abstand zwischen Hubtisch und Umgebung eingehalten wird.

◇Das Hydraulikaggregat immer sauber und in einem ordnungsgemäßen

Zustand halten.

◇Das Hydraulikaggregat ist mit einer elektrischen Sicherheitskontakt-

leiste ausgestattet. Die Spulen müssen mit der angegebenen Spannung

gespeist werden. Die Netzspannung darf um maximal ±10 % von der

Nennspannung abweichen.

◇Kontroll- und Wartungsarbeiten immer nur bei unbeladenem Hubtisch

vornehmen.

◇Der Hubtisch ist nicht wasserfest und darf nur in trockener Umgebung

verwendet werden.

3. TÄGLICHE KONTROLLE

Die tägliche Kontrolle dient dazu, Fehlfunktionen oder Störungen des

Hubtischs zu erkennen. Den Hubtisch vor der Inbetriebnahme auf fol-

gende Punkte kontrollieren.

ACHTUNG! Den Hubtisch nicht verwenden, wenn

eine Fehlfunktion oder eine Störung vorliegt.

◇Beachten Sie bitte sämtliche Punkte, die mit WARNUNG und ACHTUNG

gekennzeichnet sind.

◇Den Hubtisch auf Kratzer, Verformungen und Risse kontrollieren.

◇Das leichtgängige Verfahren des Hubtischs kontrollieren.

◇Sicherstellen, dass kein Hydrauliköl ausläuft.

◇Die vertikale Abweichung des Tischs kontrollieren.

◇Kontrollieren, ob alle Schrauben und Muttern angezogen sind.

4. BEDIENUNG DES HUBTISCHS

■BELADEN

Die maximale Kapazität des Hubtisches beträgt 1.200 kg. Die Last gleich-

mäßig auf dem Hubtisch verteilen.

■TISCH HEBEN

ACHTUNG! Den Hubtisch nicht überladen. Die Last

gleichmäßig auflegen. Den Tisch nicht teilweise oder

konzentrisch beladen.

◇Den Not-Aus-Taster drehen und loslassen.

◇Die Taste UP [HEBEN] drücken: Das Antriebsaggregat startet und

hebt die Last an.

◇Die Taste UP loslassen: Das Antriebsaggregat stoppt.

■TISCH SENKEN

WARNUNG! Hände und Füße nicht in den Bereich

des Scherenmechanismus einführen.

◇Die Taste DOWN [SENKEN] drücken, um den Tisch abzusenken.

◇Die Taste DOWN loslassen, um den Tisch anzuhalten.

HINWEIS

◇Der Tisch ist mit einer Sicherheitskontaktleiste ausgestattet, um Un-

fälle zu vermeiden.

◇Wenn die Sicherheitskontaktleiste beim Absenken des Tischs einen

Gegenstand berührt, bleibt der Hubtisch stehen. Ist nach Überprü-

fung des Hubtischs und dessen Umgebung keine Gefahr festzustel-

len, die Taste UP kurz drücken, damit die Elektrik wieder einwandfrei

funktioniert.

■NOT-AUS

◇Der Not-Aus kann auf zwei Arten herbeigeführt werden.

◇Den Not-Aus-Taster drücken, um den Tisch anzuhalten.

◇Die Sicherheitskontaktleiste nach oben drücken, um den Tisch an-

zuhalten.

■TRANSPORT

Bei Bedarf kann der Hubtisch mithilfe der Transportösen transportiert

werden.

◇Dabei die maximale Tragfähigkeit der Hebevorrichtung beachten.

◇Die Transportösen gut aufbewahren.

5. TECHNISCHE ANGABEN

Modell

HTF-E

HTF-G

Hublast

(kg)

1200

Höhe eingefahren

(mm)

Max. Höhe

(mm)

860

Plattformlänge

(mm)

1450

Plattformbreite

(mm)

1140

Grundrahmengröße

(mm)

1325 × 1074

Ungefähre Hubzeit

(s)

25–35

Motor

Leistung (W)

1100

Spannung (V)

400

Drehzahl (min-1)

1400

Schutzart

IP54

Isolierung

Rampengröße

(mm)

Keine

1140 × 900

Nettogewicht

(kg)

250

294

6. HYDRAULIKPLAN UND STROMLAUFPLAN

Siehe Abbildung 1 und Abbildung 2.

[Legende]

Hydraulikzylinder

Schieber

Elektromagnetventil

Filter

Rückschlagventil

Drosselventil

Entlastungsventil

Motor

Hydraulikpumpe

Filter

Ölbehälter

Filter

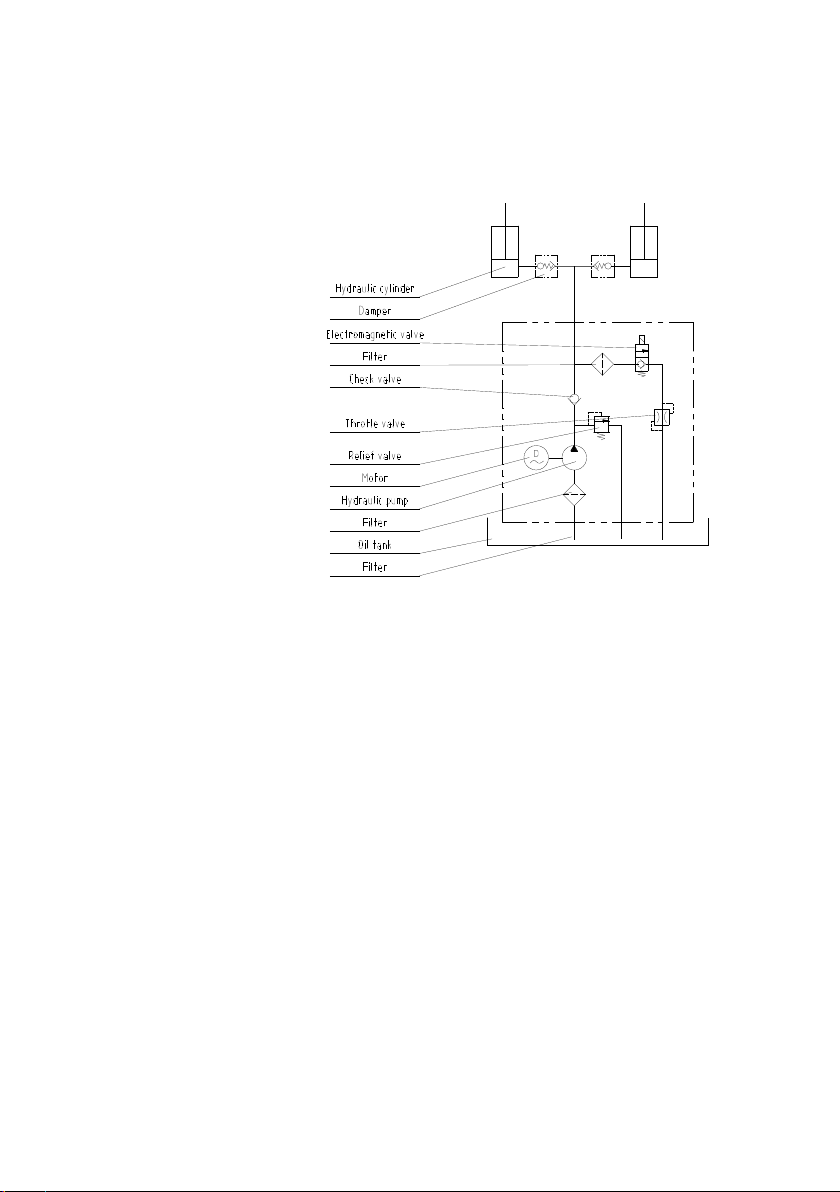

Abb. 1 Hydraulikkreis

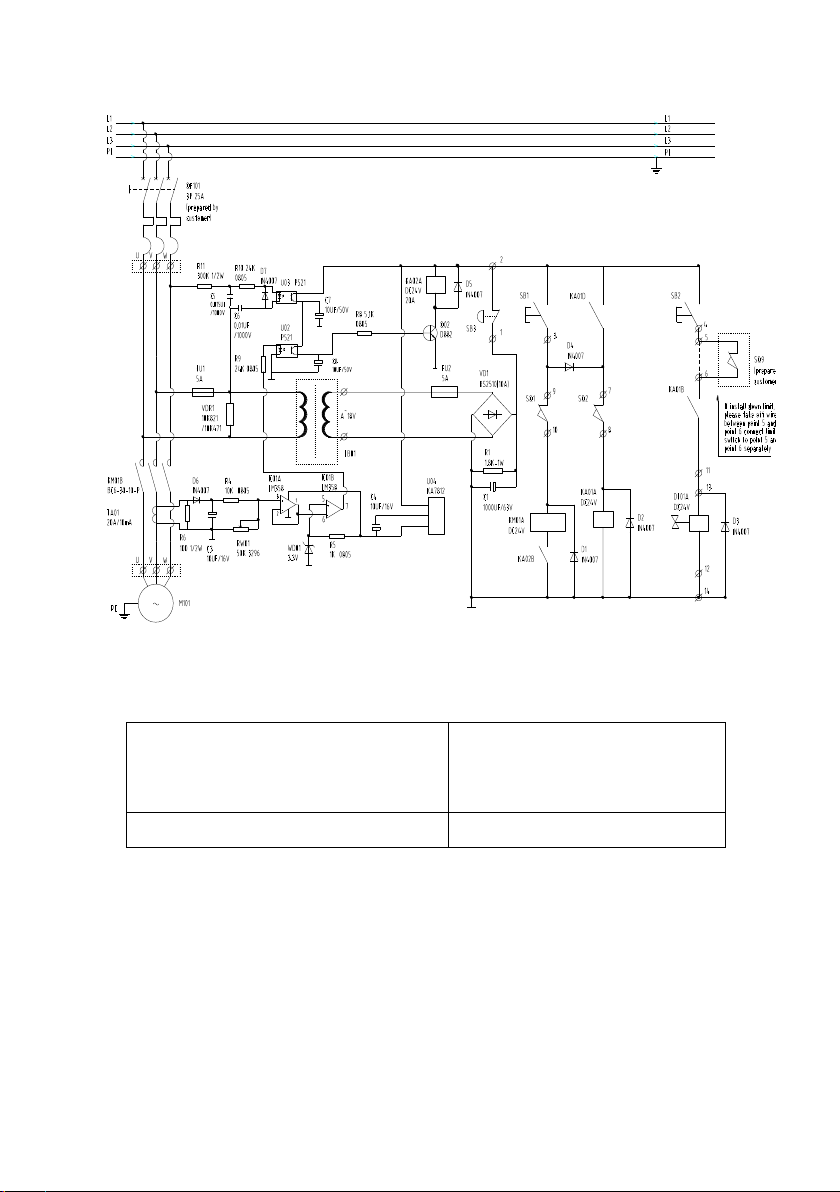

Abb. 2 Stromlaufplan

[Legende]

If install down limit, please take off wire between

point 5 and point 6. Connect limit switch to point 5

and point 6 separately

Beim Einbau des unteren Endschalters die

Verdrahtung an Punkt 5 und 6 lösen. Den

Endschalter an Punkt 5 und 6 separat

anschließen

Prepared by customer

Kundenseitige Vorbereitung

Typ

Bezeichnung

Beschreibung

LB01

Steuertransformator

DF30-110–460 V / 0–24 V

50 VA

F1 F2

Sicherung

5 A

VD1

Gleichrichter

RS-2510

VDR1

Spannungsabhängiger

Widerstand

10K/471 10K/821

Widerstand

1,8 K/1 W

Elektrolytischer Kondensa-

tor

1000 µF/63 V

KM01

AC-Schütz

BC-30-10

KA1 KA2

Mittleres Relais

SRC-24VDC-SH

D1 D2 D3 D4 D5 D6

Gleichrichterdiode aus

Silizium

IN4007

DF01

Elektromagnetventil

DC24V

SB3

Not-Aus-Taster

XB2-ES542C+ZB-BY9101

SB2

Taste Down

XB2-BA21C

SB1

Taste Up

XB2-BA21C

SQ1

Hubbegrenzungsschalter

D4V-8108Z

SQ2

Sicherheitskontaktleiste

SQ9

Senkbegrenzungsschalter

D4V-8108Z (kundenseitig)

M101

Pumpenmotor

QF101

Schutzschalter

C45N3P 25 A (kundenseitig)

Widerstand

100/0,5 W

Widerstand

10K/0805

Widerstand

1K/0805

RW01

Rheostat

50 K

WD01

Stabilovolt-Röhre

3,3 V

C3 C4 C7 C8

Elektrolytischer Kondensa-

tor

10 µF/50 V 10 µF/16 V

IC01

Integrierter Schaltkreis

LM358

U04

Integrierter Schaltkreis

KA7812

U02 U03

Elektrischer Dipol

P521

TA01

Stromwandler

20A

R9 R10

Widerstand

24K/0805

Widerstand

5,1K/0805

R11

Widerstand

300K/0,5W

C5 C6

Elektrolytischer Kondensa-

tor

0,015 µF/1000 V

0,01 µF/1000 V

Q02

Audion

D882
