simatherm HPS Manuel utilisateur
Bedienungsanleitung
Instructions for use
Mode d‘emploi
Manuale d‘istruzioni
Manual de instrucciones

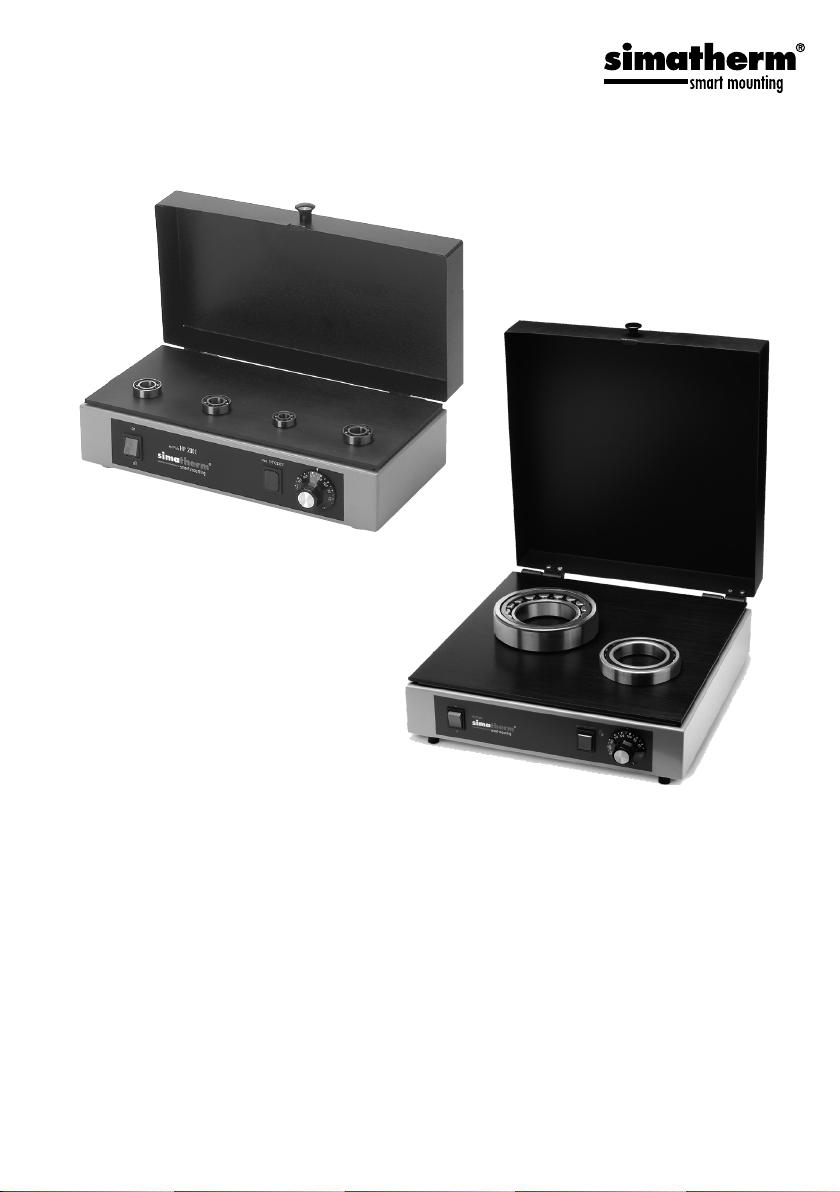

Hot Plate
HPS / HPL
2 Anwärmplatte Hot Plate Small HPS / Hot Plate Large HPL © simatec ag
Inhalt
Sicherheitshinweise 4
1 Einleitung 5
2 Beschreibung 5
2.1 Technische Daten 6
3 Gebrauchsanweisung 7
© simatec ag Anwärmplatte Hot Plate Small HPS / Hot Plate Large HPL 3
Deutsch
Deutsch
EU Konformitätserklärung
simatec ag
Stadthof 2, CH-3380 Wangen a. Aare, Schweiz
erklärt, dass die
Anwärmplatten
simatherm Hot Plate Small (HPS) und Hot Plate Large (HPL)
konstruiert und hergestellt wurden in Übereinstimmung mit der
Richtlinie 2014/35/EU des europäischen Parlaments und des Rates zur
Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereit-
stellung elektrischer Betriebsmittel zur Verwendung innerhalb
bestimmter Spannungsgrenzen auf dem Markt
Richtlinie 2014/30/EU des europäischen Parlaments und des Rates zur Har-
monisierung der Rechtsvorschriften der Mitgliedstaaten über die
elektromagnetische Verträglichkeit
Folgenden Normen kamen dabei zur Anwendung:
EN 60519-1
EN 60519-3
EN 55011
EN 61000-3-3
EN 61000-6-2
Wangen a. Aare, 01.02.2018
Mischa Wyssmann
Geschäftsführer / CEO
4 Anwärmplatte Hot Plate Small HPS / Hot Plate Large HPL © simatec ag
Sicherheitshinweise
• Vor der 1. Inbetriebnahme immer die Gebrauchsanweisung beachten.
• Stellen Sie sicher, dass Geräte- und Netzspannung übereinstimmen.
• Stellen Sie sicher, dass die Schutzerdung des Gerätes ordnungsgemäss
angeschlossen ist.
• Das Gerät darf nicht in explosionsgefährdeter Umgebung verwendet
werden.
• Niemals durch Lüftungsschlitze, Löcher oder andere Öffnungen in das
Gerät hineingreifen oder Gegenstände hineinstecken.
• Das Gerät nicht hoher Luftfeuchtigkeit aussetzen.
• Es dürfen keine Veränderungen an den Geräten vorgenommen werden.
• Alle Reparaturen dürfen nur von einer vom Hersteller autorisierten
Werkstätte durchgeführt werden. Wenden Sie sich dazu an Ihren
simatherm-Händler.

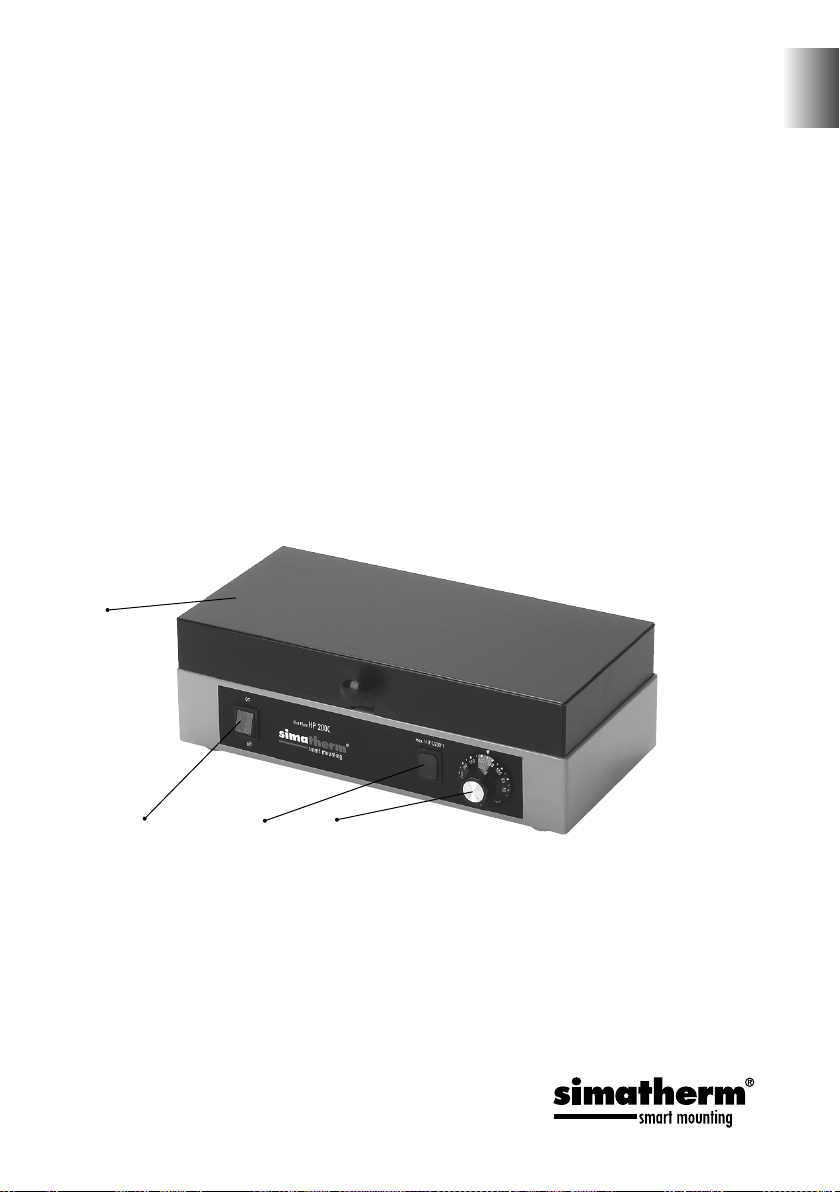

A
B C D
© simatec ag Anwärmplatte Hot Plate Small HPS / Hot Plate Large HPL 5
Deutsch
Deutsch
1 Einleitung
Die simatherm Anwärmplatten Hot Plate Small und Hot Plate Large sind
für das Anwärmen von Wälzlagern oder anderen Maschinenelementen vor
deren Montage, vorgesehen.
Die Platten sind für Komponenten mit einem Gewicht von bis zu 5 kg (Hot
Plate Small) bzw. bis zu 10 kg (Hot Plate Large) geeignet.
Die maximale Temperatur der Platten beträgt 200°C . Die Geräte sind mit
einer Abdeckhaube ausgerüstet, die die Wärme zurückhält und gleichzeitig
Schutz gegen Verunreinigungen bietet.
2 Beschreibung
Die simatherm Anwärmplatten Hot Plate Small und Hot Plate Large bestehen
aus einer Heizplatte, welche in einem Metallgehäuse und einer abnehm-
baren Abdeckhaube eingebunden ist. Die Temperatur wird mit Hilfe eines
Thermostates geregelt.
A: Abdeckhaube abnehmbar
B: Hauptschalter
C: Kontrolllampe
D: Temperaturregler/Thermostat
6 Anwärmplatte Hot Plate Small HPS / Hot Plate Large HPL © simatec ag
2.1 Technische Daten
Hot Plate Small HPS
Spannung 230 V/50 Hz oder 115 V/60 Hz
Leistungsaufnahme 230 V 1000 Watt
Leistungsaufnahme 115 V 1000 Watt
Empfohlene Sicherung 230 V 5 A, träge Schmelzsicherung
Empfohlene Sicherung 115 V 10 A, träge Schmelzsicherung
Temperaturbereich 50 – 200°C
Genauigkeit (auf der Platte gemessen) ± 5°C
Abmessungen Heizplatte (L x B) 380 x 180 mm
Höhe der Abdeckhaube 50 mm
Gesamtabmessungen (L x B x H) 400 x 240 x 145 mm
Länge des Netzkabels 2 m
Gewicht 5 kg
Bezeichnung HPS 200°C/230 V (230 V Ausführung)
HPS 200°C/115 V (115 V Ausführung)
Hot Plate Large HPL
Spannung 230 V/50 Hz oder 115 V/60 Hz
Leistungsaufnahme 230 V 2000 Watt
Leistungsaufnahme 115 V 2000 Watt
Empfohlene Sicherung 230 V 10 A, träge Schmelzsicherung
Empfohlene Sicherung 115 V 20 A, träge Schmelzsicherung
Temperaturbereich 50 – 200°C
Genauigkeit (auf der Platte gemessen) ± 5°C
Abmessungen Heizplatte (L x B) 380 x 380 mm
Höhe der Abdeckhaube 60 mm
Gesamtabmessungen (L x B x H) 400 x 400 x 165 mm
Länge des Netzkabels 2 m
Gewicht 10 kg
Bezeichnung HPL 200°C/230 V (230 V Ausführung)
HPL 200°C/115 V (115 V Ausführung)
© simatec ag Anwärmplatte Hot Plate Small HPS / Hot Plate Large HPL 7
Deutsch
Deutsch
3 Gebrauchsanweisung
• Prüfen Sie, ob die auf dem Gerät angegebene Spannung mit der
Spannung Ihrer Stromversorgung übereinstimmt. Ist dies nicht der
Fall, darf das Gerät nicht verwendet werden.
• Das Gerät an das Netz anschliessen. Auf Grund der verschiedenen
Arten von Netzsteckern werden mit den HPS/HPL Geräten keine
Netzstecker mitgeliefert. Die Installation eines geeigneten Netzsteckers
hat durch eine qualifizierte Fachperson (Elektriker) zu erfolgen. Die
korrekte Stromspannung ist in Abschnitt 2.1 aufgeführt.
• Stellen Sie den Temperaturregler (Thermostat) auf die gewünschte
Temperatur ein. Zum Anwärmen von Wälzlagern wird eine Tempera-
tur von 110°C empfohlen.
• Schalten Sie den Hauptschalter auf “ON” (ein). Die Hauptschalter-
Kontrolllampe (grün) leuchtet auf.
• Die zweite Kontrolllampe (rot) neben dem Temperaturregler leuchtet
auf beim Erwärmen der Anwärmplatte und erlischt, wenn die An-
wärmplatte die gewünschte Temperatur erreicht hat. Die Temperatur
des Werkstücks ist ggf. mit einem Thermometer zu überprüfen, da
durch eine zu kurze Anwärmzeit oder durch Abstrahlungsverluste Tem-
peraturunterschiede zwischen Anwärmplatte und Werkstück auftreten
können.
• Die Anwärmplatte hält die eingestellte Temperatur mit einer Genauig-
keit von ca. ± 5°C ein.
8 Hot Plate Small HPS / Hot Plate Large HPL © simatec ag
Table of contents
Safety recommendations 10
1 Introduction 11
2 Description 11
2.1 Technical data 12
3 Operating instructions 13
© simatec ag Hot Plate Small HPS / Hot Plate Large HPL 9
English
EU Declaration of conformity
simatec ag
Stadthof 2, CH-3380 Wangen a. Aare, Switzerland
declares that the
Electric Hot Plate
simatherm Hot Plate Small (HPS) and Hot Plate Large (HPL)
is designed and manufactured in accordance with
Directive 2014/35/EU of the European Parliament and of the Council
on the harmonisation of the laws of the Member States relating to the ma-
king available on the market of electrical equipment designed for use within
certain voltage limits
Directive 2014/30/EU of the European Parliament and of the Council on the
harmonisation of the laws of the Member States relating to
electromagnetic compatibility
The following standards have been applied:
EN 60519-1
EN 60519-3
EN 55011
EN 61000-3-3
EN 61000-6-2
Wangen a. Aare, 2018-02-01
Mischa Wyssmann
Managing Director / CEO
10 Hot Plate Small HPS / Hot Plate Large HPL © simatec ag
Safety recommendations
• The operating instructions should always be followed.
• Make sure the supply voltage is correct.
• Always make sure the Hot Plate is securely connected to earth.
• The Hot Plate should not be used in areas where there is a risk
for explosion.
• Never enter the Hot Plate body via venting slots/holes.
• Do not expose the heater to high humidity.
• Never modify the heater.
• All repair work should be taken care of by an authorised simatherm
partner.
