SII IP-7900-20 Manuel utilisateur

Solvent Ink Color Inkjet Printer

Quick Reference Guide

Guide de référence rapide

Guida di riferimento rapido

Schnellreferenz

Guía de consulta rápida

Manual de Consulta Rápida

クイックリファレンスガイド

日本語

ENGLISH

FRANÇAIS

ITALIANO

DEUTSCH

ESPAÑOL

PORTUGUÊS

IP-7900-20/21

U00125351800

日本語

目　次

装置外観・各部の名称と働き………………… 2

プリンター前面（排紙側） 2

プリンター背面（給紙側） 3

プリンターヒーター部 4

プリンター操作パネル部 4

メディアの取り付け／取り外し……………… 6

ロールメディアの取り付け手順 6

ロールメディアの巻き取り装置への

取り付け手順 10

装置からのメディア（スクローラ）の

取り外し手順 12

インクパックの装着・交換…………………… 14

インクパックの装着・交換手順 14

廃インクボトルの取り付け・交換…………… 15

廃インクボトルが一杯になった場合の

処置 15

廃インクボトルが未装着の場合の処置 15

ワイパーブレードの交換……………………… 16

プリントヘッドのクリーニング……………… 17

毎日の点検・保守……………………………… 18

メニューツリー………………………………… 22

設定できるメニュー…………………………… 23

故障？と思う前に……………………………… 26

エラーメッセージ……………………………… 27

サービスコールエラー 27

オペレータコールエラー 27

警告メッセージ………………………………… 28

LCD に表示されるメッセージの言語を選択します。

ファンクション　　　　　　　システム

メカチョウセイ　　　　　　　ヒーター

 

＃ＬＡＮＧＵＡＧＥ

＞ＪＡＰＡＮＥＳＥ

＜パラメーター ( 選択肢入力 ) ＞

ＪＡＰＡＮＥＳＥ

LCD メッセージを日本語で表示します。

ＥＮＧＬＩＳＨ

LCD メッセージを英語で表示します。

ＦＲＥＮＣＨ

LCD メッセージをフランス語で表示します。

ＩＴＡＬＩＡＮ

LCD メッセージをイタリア語で表示します。

ＧＥＲＭＡＮ

LCD メッセージをドイツ語で表示します。

ＳＰＡＮＩＳＨ

LCD メッセージをスペイン語で表示します。

ＰＯＲＴＵＧＵＥＳＥ

LCD メッセージをポルトガル語で表示します。

IP-7900-20/21

クイックリファレンスガイド

日本語

装置外観・各部の名称と働き

ここでは、プリンターの外観を示し、構成品の各部の名称と機能を説明します。

プリンター前面（排紙側）

解除

（OFF）

ロック

（ON） @

1操作パネルプリンターの状態を表示するランプや LCD、各種機能を設定するキーが割

り付けられています。

2インクボックスカバーインクをセットする挿入口です。

（注意：LCD 表示では、インクカバーと表示されます。）

3テンションバーガイドメディアに一定のテンションを掛けるバーのガイドです。

4キャスタプリンターを移動するときにロックを解除し、固定するときはロックしま

す。

5加圧操作ノブメディアを押さえる力を切り換えます。

6フロントカバー印刷するときは必ず閉じておきます。

7廃インクボトルユニット廃インクを収容するユニットです。

8キャップカバーキャッピングユニットの清掃やキャリッジ部の清掃をするときなどに開け

ます。

9ワイプカバーワイパーブレードの交換を行う際に開けます。

0巻き取り方向スイッチメディアを巻き取る方向を決めるスイッチです。

送り出し／巻き戻しスイッチ

メディアを自動で送り出すスイッチです。

メディアを自動で巻き取るスイッチです。

@フットスイッチコネクタフットスイッチ（オプション）をつなぐためのコネクタです。

#スクローラメディアを送り出したり、巻き取るための軸です。

$メディア乾燥ファン　印刷後のインクを乾燥させるファンです。

%防護バー　印刷直後のメディアを保護します。

日本語

プリンター背面（給紙側）

^*&

(

)

^プリンター電源インレット

&プリンター電源スイッチ

*ヒーター電源インレット

(ヒーター電源スイッチ

)USB コネクタプリンターサーバーと接続します。

-サブカートリッジ

インクを交換しているときでも、印刷できるようにするた

めの補助インクです。

（注意：LCD 表示では、サブタンクと表示されます。）

送り出し／巻き戻しスイッチ

q加圧操作ノブメディアを押さえる力を切り換えます。

wスクローラメディアを送り出したり、巻き取るための軸です。

e引き剥がしローラ

プリンター操作パネル部

プリンターの操作パネルには、キー，LED，LCD が下図のようにレイアウトされています。なお、エラー時や無効

キー入力時には、ブザーで通知する機能もついています。

4LCD プリンターの状態やメニュー画面などを表示

します。

3電源スイッチ

MENU ONLINE

HEATER CANCEL

プリンターヒーター部

プリンターには、印刷メディアへのインクの定着、画質の安定化のために３つのヒーターを搭載しています。

メディア

ヘッド

1 2 3

給紙側

（背面）

排紙側

（前面）

1LED 点灯、点減、消灯によって、プ

リンターの状態を表示します。

キー プリンターのメニュー

操作などに使用します。

5ブザー

1プリヒーター（背面）

メディアを予熱します。

2プリントヒーター（前面）

メディアにインクを浸透させ、インクを定着させ

ます。

3アフターヒーター（仕上げ）

インクを乾燥し、画質を安定させます。

＊3 つのヒーターは各々独立にコントロールされます。

 ヒーター温度はパネルおよびホスト PC（RIP）から

コントロールできます。

警　告

◆各ヒーター面は熱くなりますので、決して触らない

でください。火傷をするおそれがあります。

日本語

■LCD，LED，キーの名称と機能

番号／分類名　称機　能

LED

A データ LED

（緑）

データの受信状態を表示します。

・点滅：ホストからのデータ受信中

・消灯：ホストからの受信データなし

B エラー LED

（オレンジ）

エラーの有／無を表示します。

・点灯：エラーあり

・点滅：ワーニングあり

・消灯：正常（エラーなし）

C インク LED

（緑）

インクの有／無を表示します。

・点灯：すべてのインクあり

・点滅：インクの残量が少ない

・消灯：インクなし

D メディア LED

（緑）

メディアの有／無を表示します。

・点灯：メディアあり（ロールあるいはカットメディア

　　　　どちらかが装着されている）

・点滅：巻き取りタイムアウト

・消灯：メディアなし（ロール、カットメディアがどち

　　　　らもない）

E オンライン

（緑）

プリンターのオンライン／オフライン状態を表示します。

・点灯：オンライン

・点滅：プリントポーズモード

・消灯：オフライン

キー

ONLINE　キープリンターのオンライン／オフラインの切り換えに使用します。

MENU　キーパラメーターの入力補助（メニューの階層表示の切り換え）キー

として使用します。

CANCEL　キー入力したパラメーターをキャンセルするときに使用します。

OK　キーメニューの確定、パラメーターの確定に使用します。

HEATER　キーヒーターコントロールメニューに入るときに使用します。

＞

　キー

メニューグループの選択、メニューの切り換え（選択、数

値のアップ／ダウン）などに使用します。

＞

　キー

＞　キー

＜　キー

電源スイッチ電源スイッチプリンターの電源をオン／オフする電源スイッチとして使用し

ます。

LCD LCD

英数字、カタカナ、記号表示（20 桁、2 行）でプリンターの各

種メッセージを表示したり、状態を表示したりします。メニュー

は階層構造をとっています。各メニューには、▲、▼、

▲

、

▼

キー

でアクセスします。

ブザーブザー

エラー発生時、無効キー入力の警告、および日常メンテナンス

などでプリントヘッドがキャップされていない状態の警告時に

鳴動します。

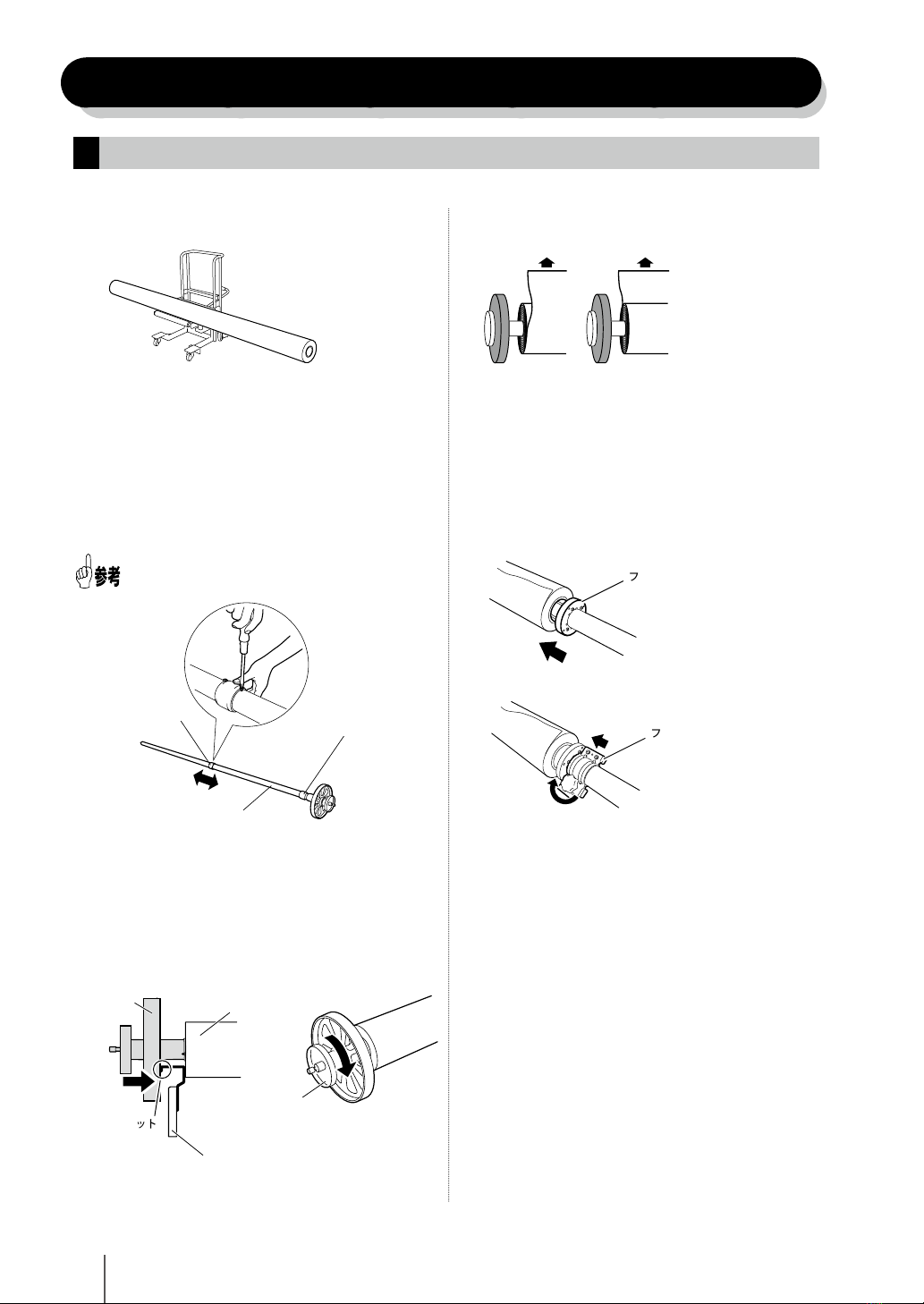

メディアの取り付け／取り外し

メディアを台の上にのせます。

台車をご使用される場合は、弊社の推奨品を

ご利用頂くことをおすすめします。（詳しく

は当社までお問い合わせください。）

メディア幅に合わせてロールスペーサー

の位置を調整します。

◇ロールスペーサーは、メディアの重さによ

り紙管が中央でたわむのを防止します。

① ねじ 2 本をはずし、メディアの中心にくるようにロー

ルスペーサーを動かします。ねじ止め位置は 3 ヶ所

あります。

スクローラを紙管に通し、メディア端とフラ

ンジの間隔を決め、メインスクローラを固定

します。

① メディアの巻き方向を確認して、スクローラを紙管

に通します。

② ペーバーセットゲージを使い、メディア端とフラン

ジの間隔を決めます。

③ ハンドルを時計回りに止まるところまで回し、スク

ローラを固定します。

フランジスペーサーとフランジストッパーを

合わせ取り付けます。

① フランジスペーサーには歯がついていますの

で、止まるところまで押し込んでください。

② フランジストッパーをフランジスペーサーの爪

の位置に合わせて取り付け、ノブを締めて固定

します。

ロールメディアの取り付け手順

こちらのロールスペーサーは

移動させないでください。

ロールスペーサー

スクローラ

メディア

フランジ

ペーパーセットゲージ

ハンドル

フランジスペーサー

内巻き

フランジストッパー

ペーパーセット

ゲージのフラン

ジ側はフランジ

のスポーク面に

当てます。

外巻き

日本語

スクローラをプリンターのローラ溝に合わせ

て取り付けます。

プリンター背面（給紙側）

ローラ溝

スクローラ

・ 一人でセットする場合：

推奨台車を使用してください。

防護バーを取り外し、フロントカバーを開け

ます。フロントカバー

防護バー

メディアエッジガードがメディアの下になら

ないように、両サイドに移動させておきます。

メディアエッジガード

加圧操作ノブを矢印方向へ回して、加圧ロー

ラを上げます。

排紙側給紙側

または

加圧操作ノブ

メディアにシワが入らないように手で伸ばし

ながら、メディアの先端を給紙部に挿入しま

す。

プリンター背面（給紙側）

給紙部

メディアに巻き癖があって給紙部に差しづらい場

合は、別紙（間紙）を使用してメディアを差し込

んでください。（下図参照）

・ アップカール　・ダウンカール

メディアの先端を床に着く手前まで送り出

します。

このとき、メディア中央部のシワが無くなる

ように、プラテン上で両サイドに向けてメディ

アをならします。

プラテン

注　意

◆メディアが斜めだったり、シワが入っていたりするとメディ

アジャムやスキューの原因になります。

推奨台車

スクローラ

メディアメディア

間紙

メディアをフロントペーパガイドの上部ま

で巻き戻します。

フロントペーパガイド

給紙側でメディア中央を軽く押さえながら戻

します。

重要

◇ 11 の作業はメディアを正しくセットするために行う

重要な作業です。

排紙側給紙側

または

加圧操作ノブ

加圧操作ノブを矢印方向に回して、加圧ロー

ラを下げます。

メディアエッジガードをセットし、フロン

トカバーを閉めます。

エッシ゛カ゛ート゛カクニン

＊OK？

メディアエッジガードがメディアの下に入り込

んでいたり、厚いメディアを無理に差し込んで

引っかかったりしていないか確認します。

メディアエッジガードが正しくセットされてい

ることを目視確認し、

キーを押します。

ロールメディアかカットメディア（シート）

の選択をします。

メテ゛ィアセンタク：シート

メテ゛ィアヲセンタクシテクタ゛サイ

メテ゛ィアセンタク：ロール

キー，キーで「ロール」か「シート」が

選択できます。ここでは「ロール」を選択し、

キーを押します。

（

CANCEL

キーでメディア選択を元に戻しま

す。）

メディアの種類を選択します。

キー，キーで登録されているメディアの種

類を選択し、キーを押します。

シュルイセンタク：ＸＸＸＸＸ

シュルイヲセンタクシテクタ゛サイ

シュルイセンタク：ＰＡＰＥＲ



　メディアを新たに登録するには　

登録済みメディアの最後に「メディアヲトウロクシテ

クダサイ」が表示されます。

キーを押すと、メディア登録メニューに入ります。

メディア登録方法は、トウロクメニューから登録する

場合と同じ操作方法となります。

キーを押すと、メディア登録メニューからメディア

の種類選択メニューに戻ります。

CANCEL

キーを押すと、入力前の値に戻ります。

シュルイセンタク：ＸＸＸＸＸ

シュルイヲセンタクシテクタ゛サイ

シュルイセンタク：ＰＡＰＥＲ

 　

（登録済みのメディアが表示される）

シュルイヲセンタクシテクタ゛サイ

メテ゛ィアヲトウロクシテクタ゛サイ

 

（メディアの登録メニューに入ります）

メディア残量を入力します。

プリンターに取り付けたロールメディアの残量

を入力してください。

サ゛ンリョウヲセットシテクタ゛サイ

＊ＸＸＸｍ

注　意

◆メディアを取り付けた後、プラテン上のメディアに浮きやシ

ワがないかなどを確認してください。

日本語

メディアのたるみが不足している場合に表

示されます。

・シートメディアを使用した場合は、本メッセージは

スキップされます。

・メディアのたるみが不十分な場合は、次の操作に入

りません。

タルミハ゛ッファヲ

カクニンシテクタ゛サイ

テンションバーを引き剥がしローラ上部に

押しあてます。給紙側送り出しスイッチを

使って、テンションバーを奥へ送りこむよ

うにして、たるみを作ります。

スイッチテンションバー

テンションバー

給紙側テンションバーの長さとフランジの有無

は、メディアの種類・幅により調節してください。

テンションバー組み合わせ例

使用サイズテンションバーの長さ

Ｌ 48 インチ（123cm）

Ｌ、Ｓ 64 インチ（164cm）

Ｌ、Ｓ、Ｓ 80 インチ（204cm）

Ｌ、Ｍ、Ｓ、Ｓ 104 インチ（264cm）

＜一般メディアでテンション巻きをする場合＞

通常は、メディア幅に合わせたテンションバーを使い

ます。（ただし例外もあります。）

＜一般メディアで巻き取りをしない場合＞

メディア幅の半分のテンションバーを使います。

＜塩化ビニールメディアの場合＞

L (light) サイズのテンションバーを乗せます。

引き剥がしローラ

スクローラ

給紙側たるみセンサー

給紙側たるみセンサーより下まで、たるませてくださ

い。

たるみがセンサーに反応する位置までくると、パネル

から「ピッ」と音がします。

注　意

◆引き剥がしローラを、手で回さないでください。無理に回

転させると、故障の原因となる場合があります。

 引き剥がしローラは、必ず、スイッチを使って回してくだ

さい。

メディアセットの確認をします。

キーを押します。

メテ゛ィアセット

＊OK？



メテ゛ィアセットチュウ

シハ゛ラクオマチクタ゛サイ

注　意

◆塩化ビニールメディアをセットした状態で、一晩以上放置

すると、メディアジャムが起こるおそれがあります。メディ

アを巻き取っておくことをおすすめします。
