Signature Hardware TREECE 948780V Manuel utilisateur

TREECE

ACRYLIC TUB WITH INTEGRAL DRAIN

TINA ACRÍLICA CON LAVABO INCORPORADO

BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE

SKU: 948780V

For Warranty information, please visit: signaturehardware.com/services/warranty

Para obtener información sobre la garantía, visite: signaturehardware.com/services/warranty

Pour des renseignements concernant la garantie, consultez le site: signaturehardware.com/services/warranty

GETTING STARTED

BEFORE YOU BEGIN

We recommend consulting a professional if you are



Hardware accepts no liability for any damage to the



installation.

Observe all local plumbing and building codes.

Unpack and inspect the product for shipping damage.

If any damage is found, contact our Customer

Relations team at 1-855-715-1800.

ANTES DE COMENZAR

Le recomendamos que consulte a un profesional si no

sabe cómo instalar accesorios de plomería. Signature

Hardware no se hace responsable de ningún daño a la

tina, al piso, a la tubería ni por lesiones personales que

ocurran durante la instalación.

Cumpla con todas las normas locales de plomería y

construcción.

Retire el inodoro del empaque y veriﬁque si se

produjeron daños durante el envío. Si encuentra algún

daño, comuníquese con nuestro equipo de Servicio al

cliente al 1-8

715

1800

AVANT DE COMMENCER

Nous vous recommandons de consulter un professionnel

si vous n’avez pas d’expérience dans l’installation

d’appareils de plomberie. Signature Hardware décline

toute responsabilité en cas de dommage à la baignoire,

sur leplancher, à la plomberie ou de blessure corporelle

pendant l'installation.

Respectez tous les codes locaux de plomberie et de

construction.

Déballez et inspectez le produit pour vériﬁer qu’il n’a pas

été endommagé pendant le transport. Si un dommage

est constaté, communiquez avec notre équipe des

relations avec la clientèle au 1-8

715

1800

CÓMO COMENZAR

PREMIERS PAS

Ensure that you have gathered all of the required

materials that are needed for the installation.





Keep the plumbing connections around the tub easily

accessible for any future maintenance that may be

necessary.

Asegúrese de tener a mano todos los materiales

necesarios para la instalación.

Asegúrese de que el piso de su baño tenga el soporte

adecuado y de que el piso terminado esté nivelado.

Tenga a mano las conexiones de la tubería que van

alrededor de la tina para cualquier mantenimiento que se

necesite en el futuro.

Assurez-vous que vous avez réuni tout le matériel

nécessaire à l'installation.

Assurez-vous que le plancher devotre salle de bain est

bien soutenu et que le plancher ﬁni ﬂ est nivevellé.

Gardez les raccords de plomberie autour de la baignoire

facilement accessibles pourtout entretien dans l’avenir

qui pourrait être nécessaire.

REVISED 08/05/2021

CODES: HY6321580

HY632-1705

1.855.715.1800

RIM-MOUNT FAUCET DRILLING



to ensure your tub can accommodate a rim-mounted

faucet.

Before drilling for a rim-mounted faucet, refer to the

-

sions.

Drilling instructions can be found in the Help Center of

signaturehardware.com.

PERFORACIÓN PARA GRIFO

MONTADO EN EL BORDE

Consulte la hoja de especiﬁcaciones en la página de

productos para asegurarse de que su tina pueda acomo-

dar un grifo montado en el borde.

Antes de perforara para instalar un grifo montado en el

borde, consulte la hoja de especiﬁcaciones para conocer

las dimensiones y el lugar del grifo.

Puede encontrar las instrucciones para perforar en el

Centro de ayuda de signaturehardware.com.

PERÇAGE DU ROBINET SUR LA

JANTE

Reportez-vous à la ﬁche technique de la page des

produits pourvous assurer que votre baignoire peut

accueillir un robinet monté surle rebord.

Avant le perçage du robinet monté sur la jante, repor-

tez-vous à la ﬁche technique pour connaître l'emplace-

ment et les dimensions du robinet.

Les instructions de perçage peuvent être consultées

dans le centre d'aide de signaturehardware.com.

PLANNING





be found and downloaded from the product page on

our website.





recommend performing any rough-in procedures with

the tub on site. For on-site rough-in information, go to

the appropriate drain installation section.

PLANIFICACIÓN

Use la hoja de especiﬁcaciones en PDF como referencia

cuando planiﬁque su diseño. Puede encontrar y descar-

gar la hoja de especiﬁcaciones de la página del producto

en nuestro sitio web.

Dado que las medidas de las especiﬁcaciones de la tina

son aproximadas y que puede haberleves variaciones, le

recomendamos que haga cualquier procedimiento de

instalación de la tubería cuando tenga la tina en el lugar.

Para obtener información sobre la instalación de la

tubería en el lugar diríjase a la sección apropiada de

instalación de drenaje

PLANIFICATION

Utilisez la ﬁche technique DPFde la baignoire comme

référence lors de la planiﬁcation de votre mise en page.

La ﬁche technique est disponible et téléchargeable sur la

page produit de notre site web.

Comme les mesures de la baignoire sont approximatives

et que de légères variations peuvent survenir, nous

recommandons vivement d'eﬀectuer toute procédure

de rodage de la baignoire sur place. Pourobtenir des

informations générales surplace, reportez-vous à la

section appropriée à l'installation d'un drain.

TREECE

ACRYLIC TUB WITH INTEGRAL DRAIN

TINA ACRÍLICA CON LAVABO INCORPORADO

BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE

SKU: 948780V

1.855.715.1800



Llave ajustable

Clé ajustable

Plumbers Tape

Cinta de Fontanería

Ruban de Plomberie

Thread Sealant

Sellador de Roscas

Produit d’étanchéité

pour joints ﬁletés

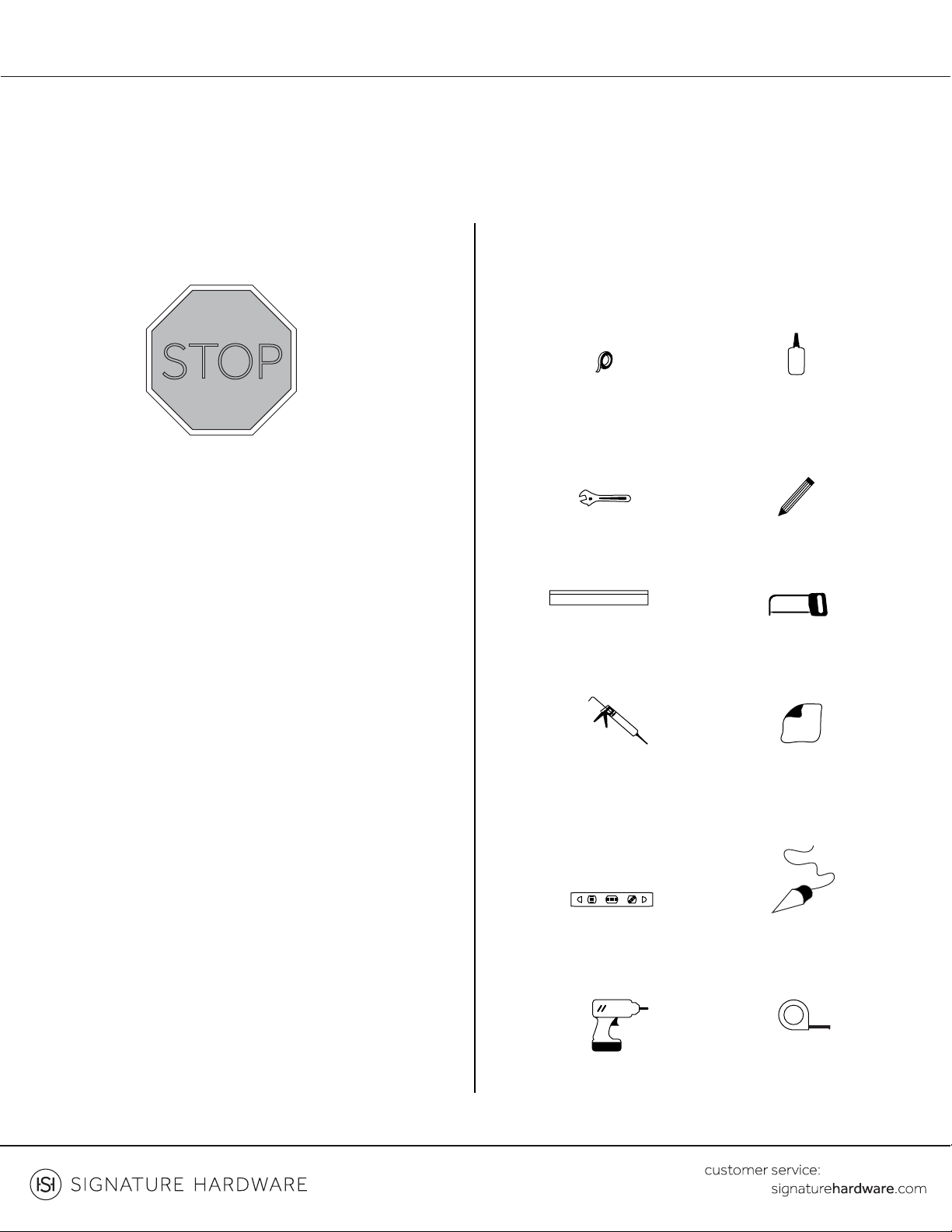

TOOLS AND MATERIALS:

HERRAMIENTAS Y MATERIALES:

OUTILS ET MATÉRIEL:

IMPORTANT:

IMPORTANTE:

IMPORTANT: Pencil

Lápiz

Crayon

Straight Edge

Borde recto

Règle droite

Hacksaw

Sierra para

metales

Scie à métaux

Silicone Sealant

(100% Neutral Cure)

Sellador de silicona

(100% curado neutro)

Produit d’étanchéité en silicone

(à polymérisation neutre à 100 %)

Damp Cloth

Paño húmedo

Chiﬀon humide

Level

Nivelador

Niveau

Plumb Line

Plomada

Fil à plomb

Drill

Taladro

Perceuse

Tape Measure

Cinta métrica

Ruban à mesurer

If you purchased your tub with a Quick Connect

Drop-In Drain Kit. make sure to reference page 15

throughout your installation.

Si compró su tina con un kit de drenaje vertical de

conexión rápida asegúrese de consultar la página 15

durante la instalación.

Si vous avez achetévotre baignoire avec un set de drain

encastrable Quick Connect, reportez-vous à la page 15

pour l’installation.

STOP

TREECE

ACRYLIC TUB WITH INTEGRAL DRAIN

TINA ACRÍLICA CON LAVABO INCORPORADO

BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE

SKU: 948780V

1.855.715.1800

INSTALLATION WITH

UNDERFLOOR ACCESS

INSTALACIÓN CON ACCESO

DEBAJO DEL PISO

INSTALLATION AVEC ACCÈS

SOUS LE PLANCHER

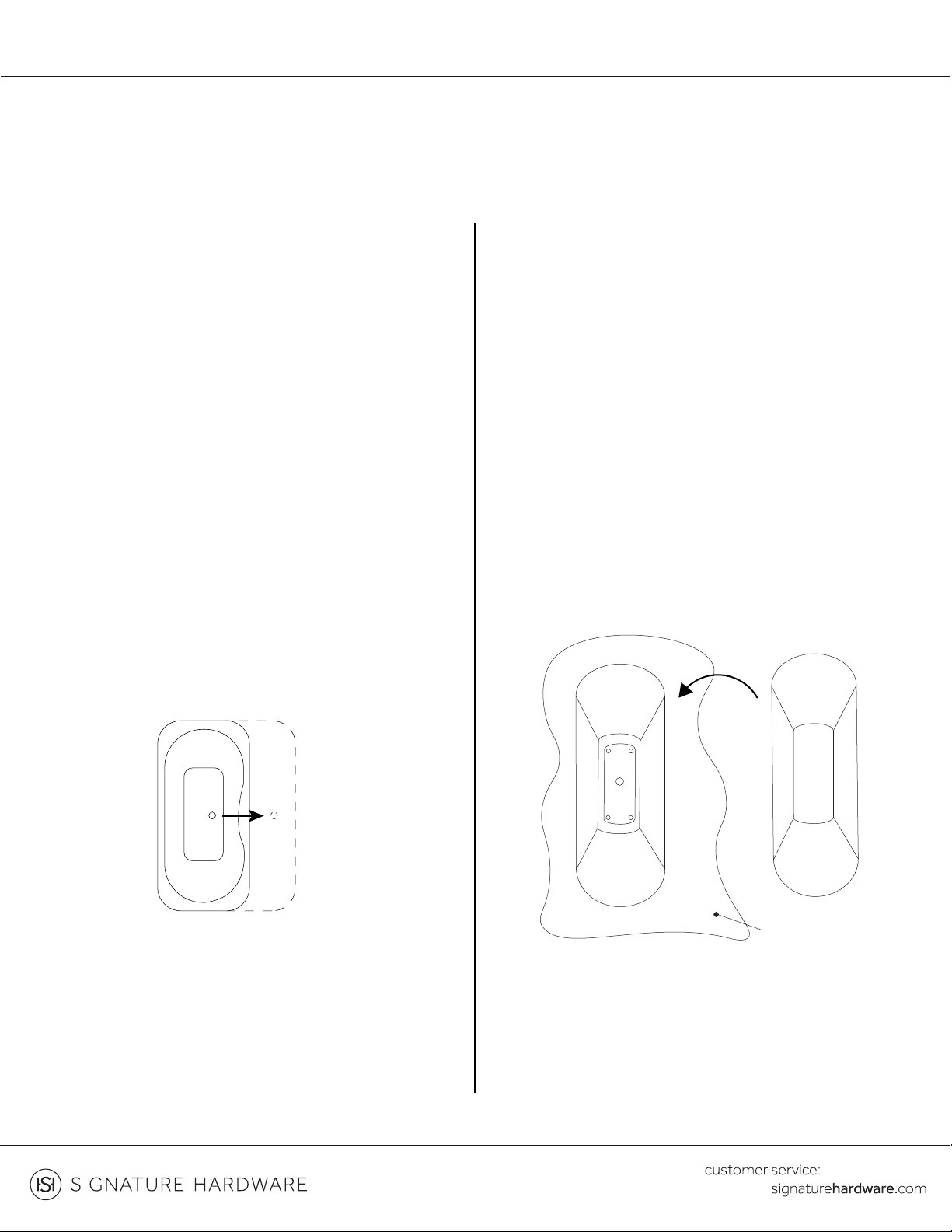

1. Set the tub in the desired location and mark the



away from the desired installation location so that the

plumbing can be installed.

1. Coloque la tina en el lugardeseadoy marque el lugar

del agujero de drenaje en el piso. Luego, quite la tina del

lugar deseado para la instalación para poder instalar la

tubería.

1. Placez la baignoire à l’emplacement prévu et marquez

l’emplacement du trou du drain surle plancher. Retirez

alors la baignoire de l’emplacement prévu de façon à

pouvoir eﬀectuer les installations de plomberie.

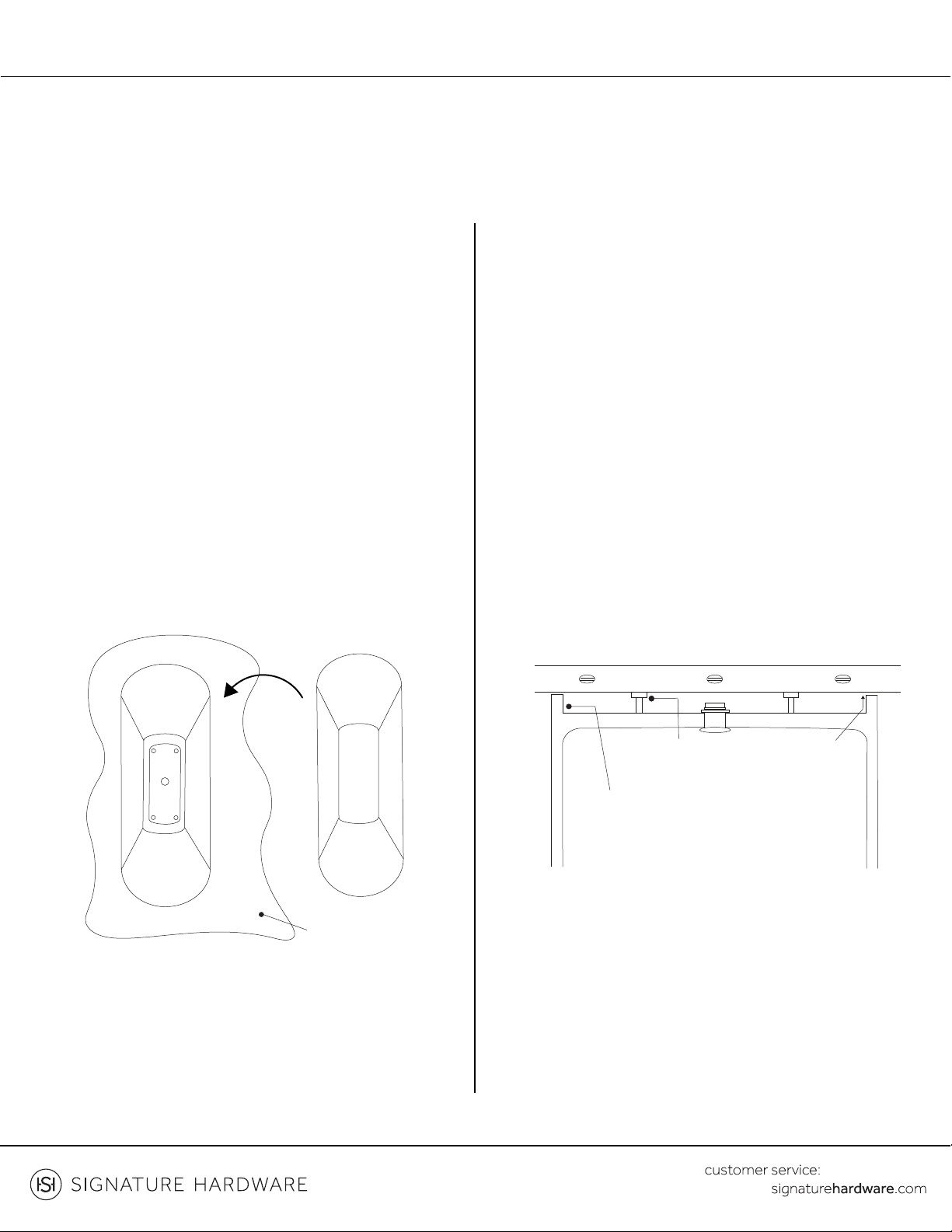

2. Turn bathtub upside down and rest it on a moving

blanket, cardboard, or other soft surface to prevent

scratching the rim. Use caution when turning the

bathtub upside down, as the product may be heavy

and may require assistance to rotate.

2. Voltee la tinay colóquela sobre una manta, cartón u

otra superﬁcie suave que se pueda mover para evitar que

se raye el borde. Tenga cuidado cuandovoltee la tina ya

que el producto puede ser pesado y es posible que

necesite ayuda para rotarla.

2. Retournez la baignoire et posez-la sur une couverture,

du carton ou une autre surface souple aﬁn d’éviter de

rayerle rebord. Soyez prudent lorsque vous retournez la

baignoire : elle peut être lourde et vous pouvez avoir

besoin de l’aide d’une deuxième personne pour la

retourner.

Moving blanket

Manta que se pueda mover

Couverture

TOP

PARTE SUPERIOR

HAUT

BOTTOM

PARTE INFERIOR

BAS

TREECE

ACRYLIC TUB WITH INTEGRAL DRAIN

TINA ACRÍLICA CON LAVABO INCORPORADO

BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE

SKU: 948780V

1.855.715.1800

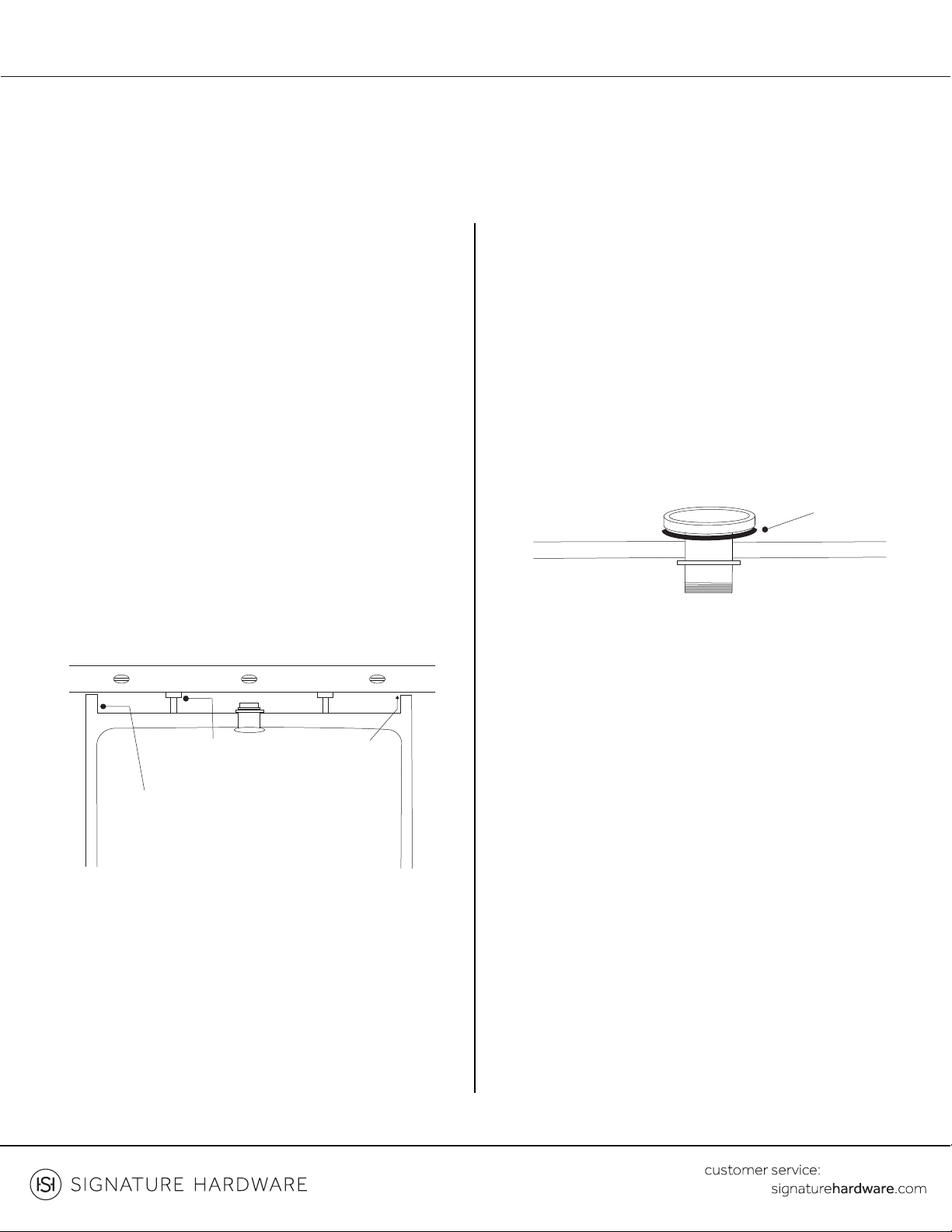

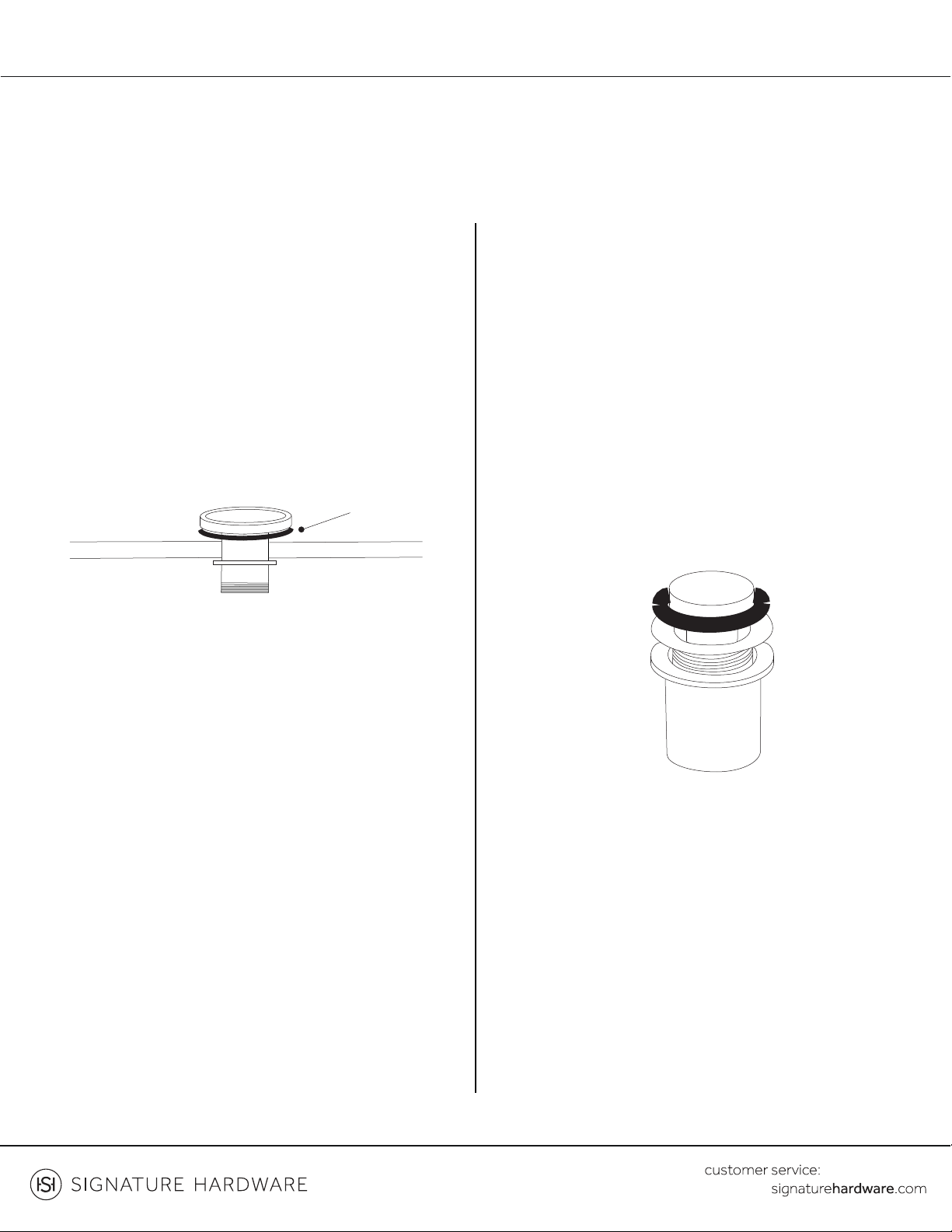

4. Your tub will come with a drain basket and threaded

tail piece installed.

4. Su tina viene incluye una canasta de drenaje y una

pieza trasera roscada instalada.

4. Votre baignoire est livrée avec une bonde de vidange

et une pièce de raccordement ﬁletée prémontées.

3. Place a level across the bottom of the tub to



to touch level. Then, raise the support an additional

1/8" to ensure the bathtub is supported by the support

feet and not by the tub walls.

3. Coloque un nivelador a través de la parte inferior de la

tina para representar el nivel del piso. Levante los

soportes de nivelación ajustables para tocarel nivel.

Luego, levante el soporte 0.32 cm adicionales para

asegurarse de que la tina esté apoyada sobre las patas de

soporte y no por las paredes de la tina.

3. Posez un niveau dans le sens transversal sur le fond de

la baignoire pour matérialiserle niveau du plancher.

Sortez les pieds de nivellement réglables jusqu’à ce qu’ils

soient au contact du niveau. Sortez alors les pieds de 1/8

po supplémentaire pourvous assurer que la baignoire

repose surses pieds et non surles parois.

1/8”

.32cm

1/8”

Support feet

Patas de soporte

Pieds de support

Tub wall

Pared de la tina

Paroi de la baignoire

Rubber gasket

Arandela de caucho

Joint en caoutchouc

TREECE

ACRYLIC TUB WITH INTEGRAL DRAIN

TINA ACRÍLICA CON LAVABO INCORPORADO

BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE

SKU: 948780V

1.855.715.1800

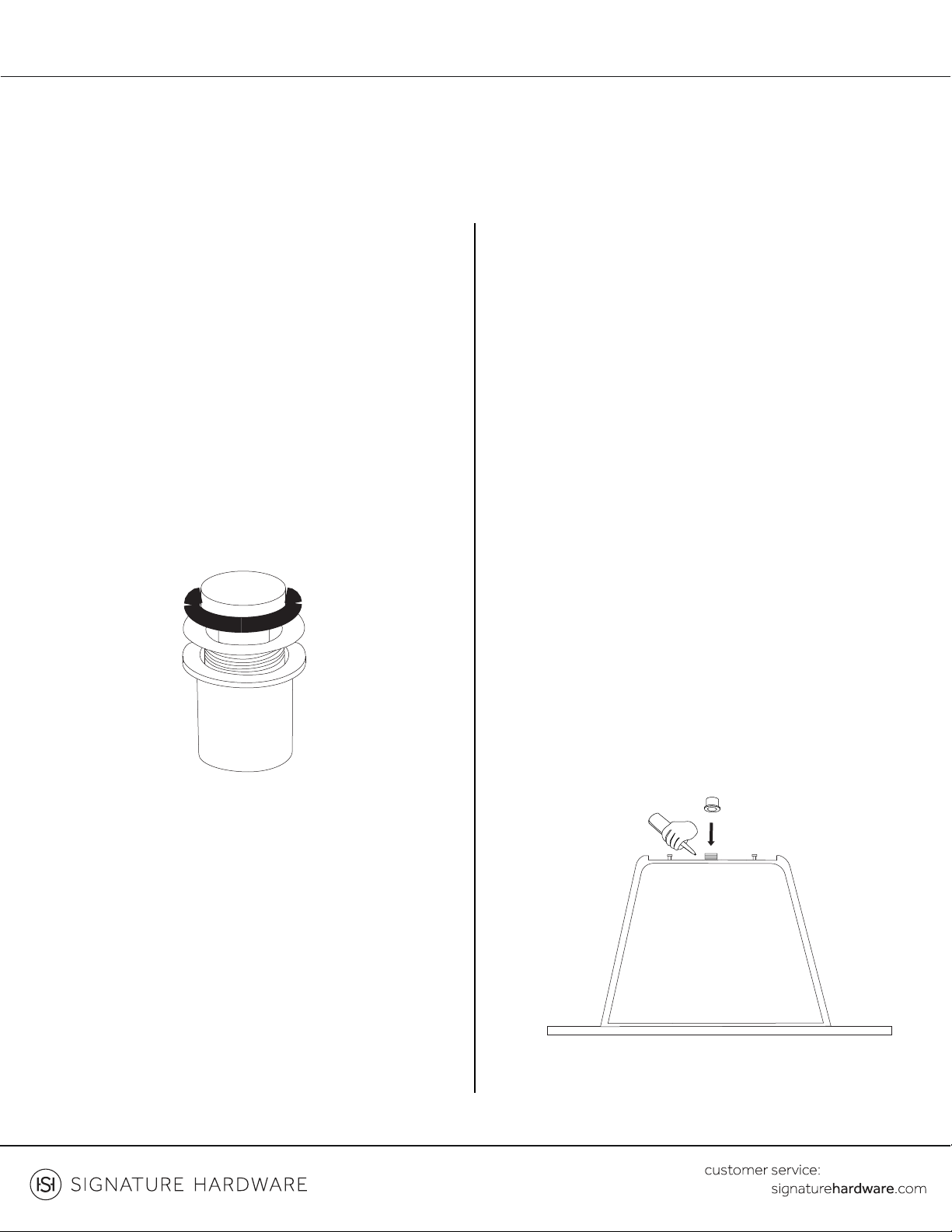

5. T

o install the drain pop up mechanism and drain

cover, simply screw the pop up mechanism into drain

cap. Then, install the assembly into drain basket.

5. Para instalar el mecanismo emergente de drenaje y la

cubierta de drenaje, sencillamente atornille el mecanis-

mo emergente en la tapa de drenaje. Luego, instale el

ensamble en la canasta de drenaje.

5. Pour installer le clapet de vidange et le bouchon, il suﬃt

de visserle mécanisme de vidange sous le bouchon de

vidange puis de placer le tout dans la bonde.



threads on the bottom of the tub. Use a small amount

of silicone on the threads to act as sealant. Allow the

silicone to dry fully.

Note: Hub adapter purchased separately

6. Fije el adaptador del cubo de PVC con brida a las roscas

expuestas en la parte inferior de la tina. Use una pequeña

cantidad de silicón en las roscas para que sirva como

sellante. Deje que el silicón seque completamente.

Nota: el adaptador de concentrador se compra por

separado

6. Fixez l’adaptateur PVC à bride sur le ﬁletage visible sous

la baignoire. Appliquez une ﬁne couche de silicone sur le

ﬁletage pour étanchéiﬁer l’assemblage. Laissez sécher le

silicone complètement.

Remarque : adaptateur de concentrateur acheté séparé-

ment

TREECE

ACRYLIC TUB WITH INTEGRAL DRAIN

TINA ACRÍLICA CON LAVABO INCORPORADO

BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE

SKU: 948780V

1.855.715.1800

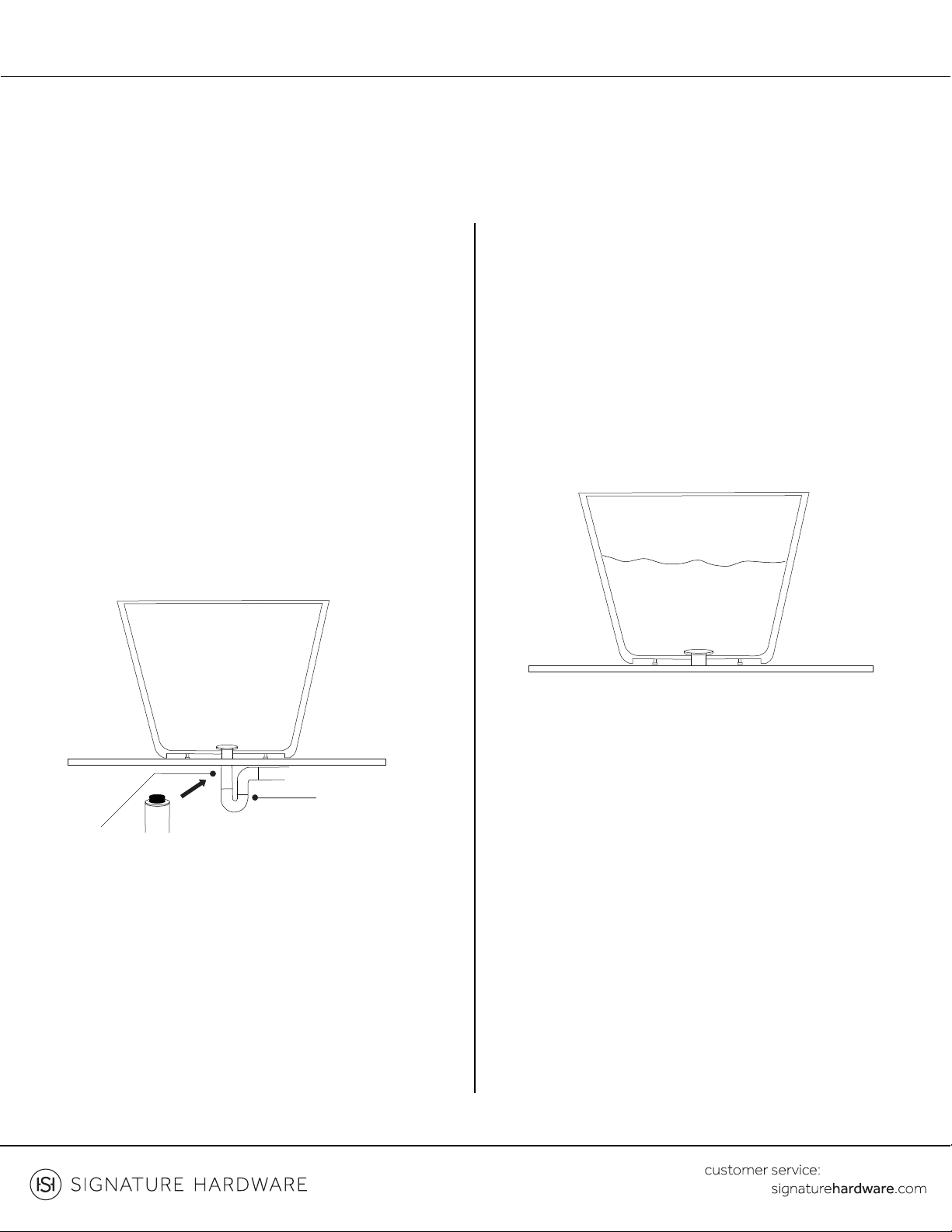

8. Fill the tub with water to check for any leaks from the

connections. Verify that the drain is working properly.

8. Llene la tina con agua para revisar si hay fugas de las

conexiones. Veriﬁque que el drenaje funcione correcta-

mente.

8. Remplissez la baignoire d’eau et surveillez la présence

de fuites éventuelles au niveau des raccords. Vériﬁez que

le drain fonctionne correctement.

7. Cut the appropriate amount of the 1 1/2” PVC to

ensure a proper connection into the P-trap under the



installation to the P-trap.

7. Corte la cantidad apropiada de 3.81 cm de PVC para

asegurarse de tener una conexión adecuada en la trampa

en P debajo del piso. Use el cemento y cebador de PVC

para asegurar la instalación a la trampa en P.

7. Coupez la longueur de tube PVC 1 1/2 po appropriée

pour assurer une bonne connexion avec la trappe en P

sous le plancher. Utilisez de l’apprêt et de la colle PVC

pour l’installation sur la trappe en P.

P-trap

Trampa en P

Trappe en P

PVC hub

tting

Ajuste del adaptador

del cubo de PVC

Raccord d’adaptateur

en PVC

TREECE

ACRYLIC TUB WITH INTEGRAL DRAIN

TINA ACRÍLICA CON LAVABO INCORPORADO

BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE

SKU: 948780V

1.855.715.1800

9. Finish your installation by running a bead of neutral

cure silicone sealant around the base of the tub where



damp cloth.

9. Termine la instalación aplicando una capa de sellante

de silicón de curado neutro alrededor de la base de la tina

donde se une al piso. Limpie cualquier exceso de sellador

con un paño húmedo.

9. Terminez votre installation en appliquant un ﬁlet de

produit d’étanchéité en silicone à polymérisation neutre

autourde la base de la baignoire, aux points de contact

avec le plancher. Essuyez tout excès de silicone à l’aide

d’un chiﬀon humide.

INSTALLATION: WITHOUT

UNDERFLOOR ACCESS/SLAB

FLOOR INSTALLATION

INSTALACIÓN: SIN ACCESO

DEBAJO DEL PISO/INSTALACIÓN

EN EL PISO DE LOSA

INSTALLATION: SANS ACCÈS

SOUS LE PLANCHER/INSTALLA-

TION SUR LE PLANCHER

1. Set the tub in the desired location and mark the



away from the desired installation location so that the

plumbing can be installed.

1. Coloque la tina en el lugardeseadoy marque el lugar

del agujero de drenaje en el piso. Luego, quite la tina del

lugar deseado para la instalación para poder instalar la

tubería.

1. Placez la baignoire à l’emplacement prévu et marquez

l’emplacement du trou du drain surle plancher. Retirez

alors la baignoire de l’emplacement prévu de façon à

pouvoir eﬀectuer les installations de plomberie.

TREECE

ACRYLIC TUB WITH INTEGRAL DRAIN

TINA ACRÍLICA CON LAVABO INCORPORADO

BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE

SKU: 948780V

1.855.715.1800

2. Turn bathtub upside down and rest it on a moving

blanket, cardboard, or other soft surface to prevent

scratching the rim. Use caution when turning the

bathtub upside down, as the product may be heavy

and may require assistance to rotate.

2. Voltee la tinay colóquela sobre una manta, cartón u

otra superﬁcie suave que se pueda mover para evitar que

se raye el borde. Tenga cuidado cuandovoltee la tina ya

que el producto puede ser pesado y es posible que

necesite ayuda para rotarla.

2. Retournez la baignoire et posez-la sur une couverture,

du carton ou une autre surface souple aﬁn d’éviter de

rayerle rebord. Soyez prudent lorsque vous retournez la

baignoire : elle peut être lourde et vous pouvez avoir

besoin de l’aide d’une deuxième personne pour la

retourner.

3. Place a level across the bottom of the tub to



to touch level. Then, raise the support an additional

1/8" to ensure the bathtub is supported by the support

feet and not by the tub walls.

3. Coloque un nivelador a través de la parte inferior de la

tina para representar el nivel del piso. Levante los

soportes de nivelación ajustables para tocarel nivel.

Luego, levante el soporte 0.32 cm adicionales para

asegurarse de que la tina esté apoyada sobre las patas de

soporte y no por las paredes de la tina.

3. Posez un niveau dans le sens transversal sur le fond de

la baignoire pour matérialiserle niveau du plancher.

Sortez les pieds de nivellement réglables jusqu’à ce qu’ils

soient au contact du niveau. Sortez alors les pieds de 1/8

po supplémentaire pourvous assurer que la baignoire

repose surses pieds et non surles parois.

Moving blanket

Manta que se pueda mover

Couverture

TOP

PARTE SUPERIOR

HAUT

BOTTOM

PARTE INFERIOR

BAS

1/8”

.32cm

1/8”

Support feet

Patas de soporte

Pieds de support

Tub wall

Pared de la tina

Paroi de la baignoire

TREECE

ACRYLIC TUB WITH INTEGRAL DRAIN

TINA ACRÍLICA CON LAVABO INCORPORADO

BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE

SKU: 948780V

1.855.715.1800

4. Your tub will come with a drain basket and threaded

tail piece installed.

4. Su tina viene incluye una canasta de drenaje y una

pieza trasera roscada instalada.

4. Votre baignoire est livrée avec une bonde et une pièce

de raccordement prémontées.

5. To install the drain pop up mechanism and drain

cover, simply screw the pop up mechanism into drain

cap. Then, install the assembly into drain basket.

5. Para instalar el mecanismo emergente de drenaje y la

cubierta de drenaje, sencillamente atornille el mecanis-

mo emergente en la tapa de drenaje. Luego, instale el

ensamble en la canasta de drenaje.

5. Pour installer le clapet de vidange et le bouchon, il suﬃt

de visserle mécanisme de vidange sous le bouchon de

vidange puis de placer le tout dans la bonde.

Rubber gasket

Arandela de caucho

Joint en caoutchouc

TREECE

ACRYLIC TUB WITH INTEGRAL DRAIN

TINA ACRÍLICA CON LAVABO INCORPORADO

BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE

SKU: 948780V

1.855.715.1800

Table des matières

Autres manuels Signature Hardware Appareil de salle de bains

Signature Hardware

Signature Hardware CARRAWAY 948677 Manuel utilisateur

Signature Hardware

Signature Hardware Beasley 948585 Manuel utilisateur

Signature Hardware

Signature Hardware Contemporary 948611 Manuel utilisateur

Signature Hardware

Signature Hardware SHAYN 948793 Manuel utilisateur

Signature Hardware

Signature Hardware 902840 Manuel utilisateur

Signature Hardware

Signature Hardware Sarasota 948621 Manuel utilisateur

Signature Hardware

Signature Hardware BRADENTON 948527 Manuel utilisateur

Signature Hardware

Signature Hardware 925025 Manuel utilisateur

Signature Hardware

Signature Hardware HIBISCUS 949740 Manuel utilisateur

Signature Hardware

Signature Hardware LENTZ 953085 Manuel utilisateur

Signature Hardware

Signature Hardware DREA 953915 Manuel utilisateur

Signature Hardware

Signature Hardware 950501 Manuel utilisateur

Signature Hardware

Signature Hardware EXIRA Manuel utilisateur

Signature Hardware

Signature Hardware PINECREST 946629 Manuel utilisateur

Signature Hardware

Signature Hardware NEO-ANGLE SHOWER CURTAIN ROD Manuel utilisateur

Signature Hardware

Signature Hardware CLASSIC 949076 Manuel utilisateur

Signature Hardware

Signature Hardware Edenton 948900 Manuel utilisateur

Signature Hardware

Signature Hardware PINECREST 948929 Manuel utilisateur

Signature Hardware

Signature Hardware RETROFIT EXPOSED PIPE Manuel utilisateur

Signature Hardware

Signature Hardware Key West 948308 Manuel utilisateur

Signature Hardware

Signature Hardware REGISTER Manuel utilisateur

Signature Hardware

Signature Hardware TOSCA Manuel utilisateur

Signature Hardware

Signature Hardware PENDLETON 949032 Manuel utilisateur

Signature Hardware

Signature Hardware DREA 485019 Manuel utilisateur

Manuels Appareil de salle de bains populaires d'autres marques

DURAVIT

DURAVIT C.1 C15240 0090 Manuel

Heatstore

Heatstore HSTRL500WTN Manuel utilisateur

Sunshower

Sunshower PURE SOLO Manuel utilisateur

Delabie

Delabie Delabie Sporting 714700 Manuel utilisateur

Kohler

Kohler K-13056 Instructions de montage

ESS

ESS Container TCL-11 Manuel utilisateur

Mustee

Mustee 22C Manuel utilisateur

VITRA

VITRA V-Flow Manuel utilisateur

baliv

baliv DUK-80.30 T Manuel utilisateur

Malmet

Malmet B105BT Manuel utilisateur

bathstore

bathstore Transition H1690MM Mode d’emploi

BELLOSTA

BELLOSTA Edward 0800/M Manuel utilisateur

baliv

baliv DU-5160 Manuel utilisateur

Franke

Franke PRTR0006 Manuel utilisateur

Gessi

Gessi RILIEVO 59011 Manuel utilisateur

noken

noken VITAE 100188525-N299998810 Manuel utilisateur

Allen + Roth

Allen + Roth 1142VA-30-201 Manuel utilisateur

Britex

Britex HBDA Manuel utilisateur
