Signature Hardware PENDLETON 948578 Manuel utilisateur

11.800.221.3379

PENDLETON

SINGLE-HOLE BATHROOM FAUCET

GRIFO DE BAÑO DE UN SOLO ORIFICIO PENDLETON

SKU: 948578

REVISED 10/30/2019

CODES: SHWSCPT100

GETTING STARTED

BEFORE YOU BEGIN

We recommend consulting a professional if you are

unfamiliar with installing plumbing ﬁxtures. Signature

Hardware accepts no liability for any damage to the

faucet, plumbing, sink, countertop, or for personal

injury during installation.

Observe all local plumbing and building codes.

Unpack and inspect the faucet for shipping damage.

If any damage is found, contact our Customer

Relations team at 1-800-221-3379.

Ensure that you have gathered all the required

materials that are needed for the installation.

TOOLS AND MATERIALS:

HERRAMIENTAS Y MATERIALES:

ANTES DE COMENZAR

Le recomendamos que consulte a un profesional si no

sabe cómo instalar accesorios de plomería. Signature

Hardware no asume ninguna responsabilidad con

respecto a los daños causados al inodoro, sistema de

plomería, suelo o daños personales durante

la instalación.

Cumpla con todas las normas locales de plomería y

construcción.

Retire el inodoro del empaque y veriﬁque si se

produjeron daños durante el envío. Si encuentra algún

daño, comuníquese con nuestro equipo de Servicio al

cliente al 1-800-221-3379.

CÓMO COMENZAR

Asegúrese de haber reunido todos los materiales

necesarios para la instalación.

Basin Wrench

Llave de grifo

Adjustable

Wrench

Llave

Ajustable

Safety Glasses

Gafas de seguridad

Silicone Sealant

(100% Neutral Cure)

Sellador de silicona

(100% curado neutro)

2 Flexible

Supply Line

2 Línea de

suministro

ﬂexible

21.800.221.3379

INSTALLATION

INSTALACIÓN

3. If installing without deck plate: Place new faucet

through hole on top of sink. From the underside of the

sink slide washers (1 & 2) onto thread. Secure with

washers (1 & 2) and nut (3).

3. Instalación sin chapa de cubierta: coloque el grifo

nuevo en el oriﬁcio que se encuentra en la parte superior

del lavamanos. Por debajo del lavamanos, deslice la

arandela (1) en la rosca. Asegure con la arandela y la

tuerca (2).

4. Connect the hot and cold water supply lines (1) to

the angle stop, or attach hot and cold adaptors to

supply lines. Then use 1/2" IPS faucet connections (3).

Use wrenches to tighten connections. Do not

overtighten.

4. Conecte las líneas de suministro de agua fría y caliente

(1) a la llave de paso angular o ﬁje los adaptadores de

agua fría y caliente a las líneas de suministro. Después

utilice las conexiones de grifo de 1/2" IPS (3). Use llaves

para ajustar las conexiones. No ajuste demasiado.

1. Shut oﬀ water supplies.

1. Corte el suministro de agua.

2. If installing with deck plate: Place the escutcheon (4)

and the gasket (5) on the bottom of the new faucet

assembly. Place new faucet through hole on top of the

sink. From the underside of the sink slide washers (1 &

2) onto thread. Secure with washers (1 & 2) and nut

(3).

Note: If the sink surface is uneven or irregular, silicone

sealant may be used to create a watertight seal.

2. Instalación con chapa de cubierta: coloque la placa

decorativa (4) y la junta (5) en la parte inferior del montaje

del nuevo grifo. Coloque el grifo nuevo en el oriﬁcio que

se encuentra en la parte superior del lavamanos. Por

debajo del lavamanos, deslice la arandela (1 y 2) en la

rosca. Asegure con la arandela y la tuerca (3).

Nota: Si la superﬁcie del lavabo está dispareja o es

irregular, se puede utilizarselladorde silicona para crear

un sellado hermético.

PENDLETON

SINGLE-HOLE BATHROOM FAUCET

GRIFO DE BAÑO DE UN SOLO ORIFICIO PENDLETON

SKU: 948578

31.800.221.3379

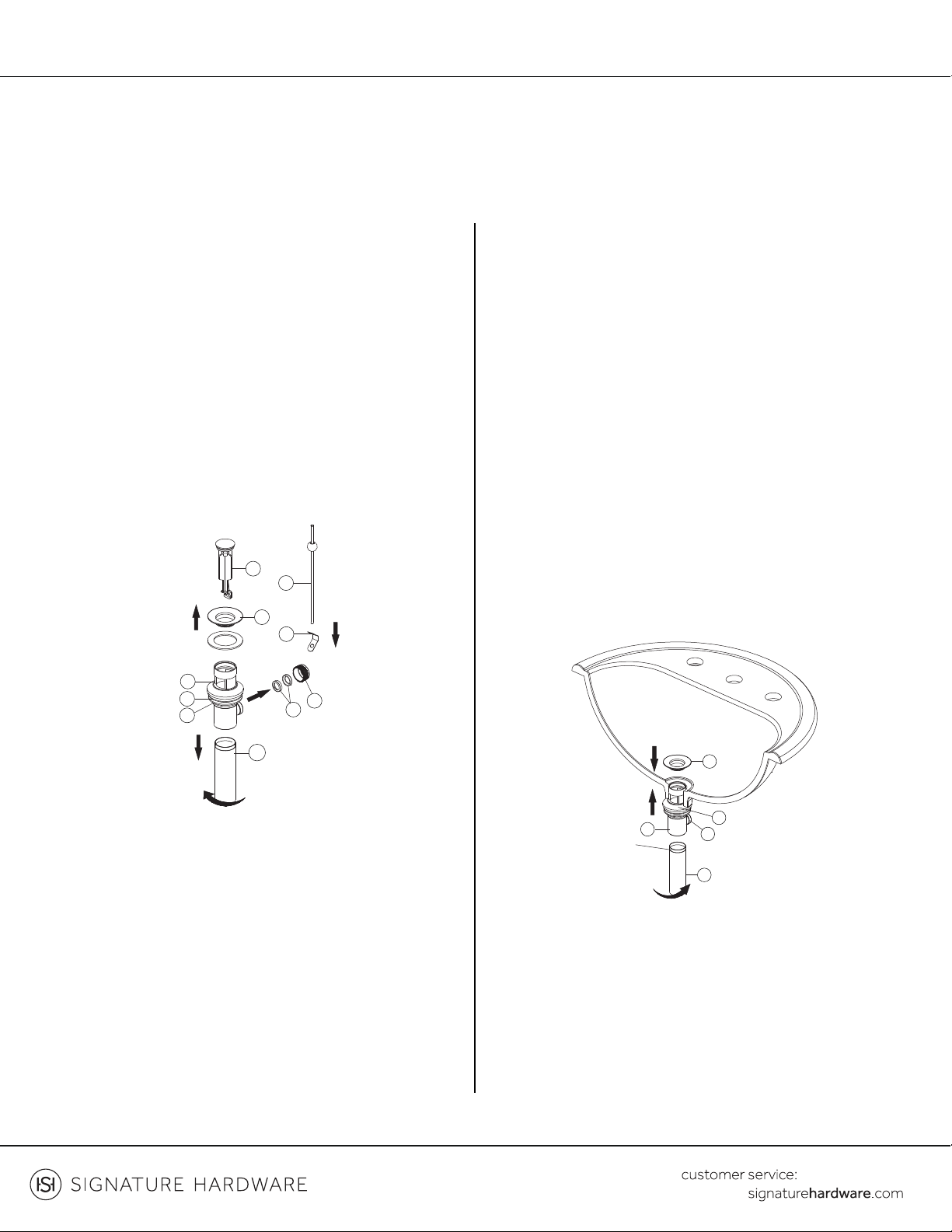

5. Remove stopper (1) and ﬂange (2). Screw brass nut

(3) all the way down. Push plastic washer (4) and

gasket (5) down. Unscrew pivot nut (6) from the

pop-up body and remove the seal washers (7). Take

oﬀ the spring clip (9) from horizontal rod (8). Remove

tailpiece (10) from pop-up body.

5. Retira el tope (1) y la brida (2). Enrosca la tuerca de

latón (3) hasta el límite. Empuja la arandela de plástico (4)

y la junta (5) hacia abajo. Desenrosca la tuerca pivotante

(6) del cuerpo del desagüe emergente y retira las

arandelas de sellado (7). Saca el sujetador de resorte (9)

de la varilla horizontal (8). Retira el tubo extensor (10) del

cuerpo del desagüe emergente.

6. Apply silicone to underside of ﬂange (2). Insert body

(1) into drain hole from below sink. Screw ﬂange (2)

into body (1). With pivot (3) facing toward faucet, pull

pop-up straight down into drain hole and secure

gasket, plastic washer and brass nut. Apply plumbers’

tape to threads at the top of tailpiece (4) and hand

tighten.

Note: Don’t drop silicone onto gasket (5).

6. Aplica silicona en el lado inferior de la brida (2). Inserta

el cuerpo (1) en el oriﬁcio de drenaje desde abajo del

fregadero. Atornilla la brida (2) en el cuerpo (1). Con el

pivote (3) de frente al grifo, hala el cuerpo del desagüe

emergente de forma recta hacia abajo y hacia el interior

del oriﬁcio de drenaje y asegura la junta, la arandela de

plástico y la tuerca de latón. Aplica cinta selladora a las

roscas en el extremo superior del tubo extensor (4) y

aprieta con la mano.

Nota: No eches silicona en la junta (5).

PENDLETON

SINGLE-HOLE BATHROOM FAUCET

GRIFO DE BAÑO DE UN SOLO ORIFICIO PENDLETON

SKU: 948578

41.800.221.3379

8. Place one end of spring clip (1) onto the end of

horizontal rod (2). Insert horizontal rod (2) through a

hole on strap (3). Connect the other end of spring clip

(1) to horizontal rod (2). Insert lift rod (4) into strap and

tighten screw (5).

8. Coloque un extremo del sujetador de resorte (1) en

el extremo de la varilla horizontal (2). Coloca la varilla

horizontal (2) a través de un oriﬁcio en la correa (3).

Conecta el otro extremo del sujetador de resorte (1)

en la varilla horizontal (2). Inserta la vara del aireador (4)

en la correa y aprieta el tornillo (5).

9. After installation is complete, remove aerator (1)

with a coin (2). Turn on water supply and allow both hot

and cold water to run for at least one minute each.

While water is running, check for leaks. Replace

aerator.

9. Luego de la instalación, retire el aireador (1) con una

moneda (2). Abra el suministro de agua y permita que

corra tanto el agua caliente como la fría por lo menos un

minuto cada una. Busque fugas mientras que el agua

está corriendo. Reemplace el aireador.

7. Install horizontal rod (2) and stopper (3) as

non-removable (4). Hand tighten pivot nut (1).

7. Instale el vástago horizontal (2) y el tapón (3) de forma

inamovible (4). Ajuste manualmente la tuerca giratoria

(1).

PENDLETON

SINGLE-HOLE BATHROOM FAUCET

GRIFO DE BAÑO DE UN SOLO ORIFICIO PENDLETON

SKU: 948578

51.800.221.3379

10. If faucet leaks from spout, shut oﬀ the water

supplies and replace the cartridge (1).

Note: Install cartridge (1) correctly for proper handle

rotation.

10. Si el grifo gotea en la llave, cierre las líneas de

suministro de agua y reemplace el cartucho (1).

Nota: Instale correctamente el cartucho (1) para

asegurar la rotación adecuada de la manija.

PENDLETON

SINGLE-HOLE BATHROOM FAUCET

GRIFO DE BAÑO DE UN SOLO ORIFICIO PENDLETON

SKU: 948578]

Note

This product is engineered to meet the EPA

Water Sense ﬂow requirement. The ﬂow rate is

governed by the aerator or ﬂow controller. If

replacement is ever required, be sure to replace it with

a Water Sense compliant aerator or ﬂow controller to

retain the water conserving ﬂow rate of this product.

Nota

Ce produit est conçu pour respecter les exigences de

débit d’eau du programme Water Sense de l’EPA. Le

débit est réglé par l’aérateur et le régulateur. Si une pièce

doit être remplacée, assurez-vous d'utiliser un aérateur

ou un régulateur de remplacement conforme à

Water Sense a n de conserver le taux de débit de ce

produit.
