製品データシート

KTX-WP92141242ZZZZ

KTX Prime

コントラストセンサ

KTX-WP92141242ZZZZ | KTX Prime

コントラストセンサ

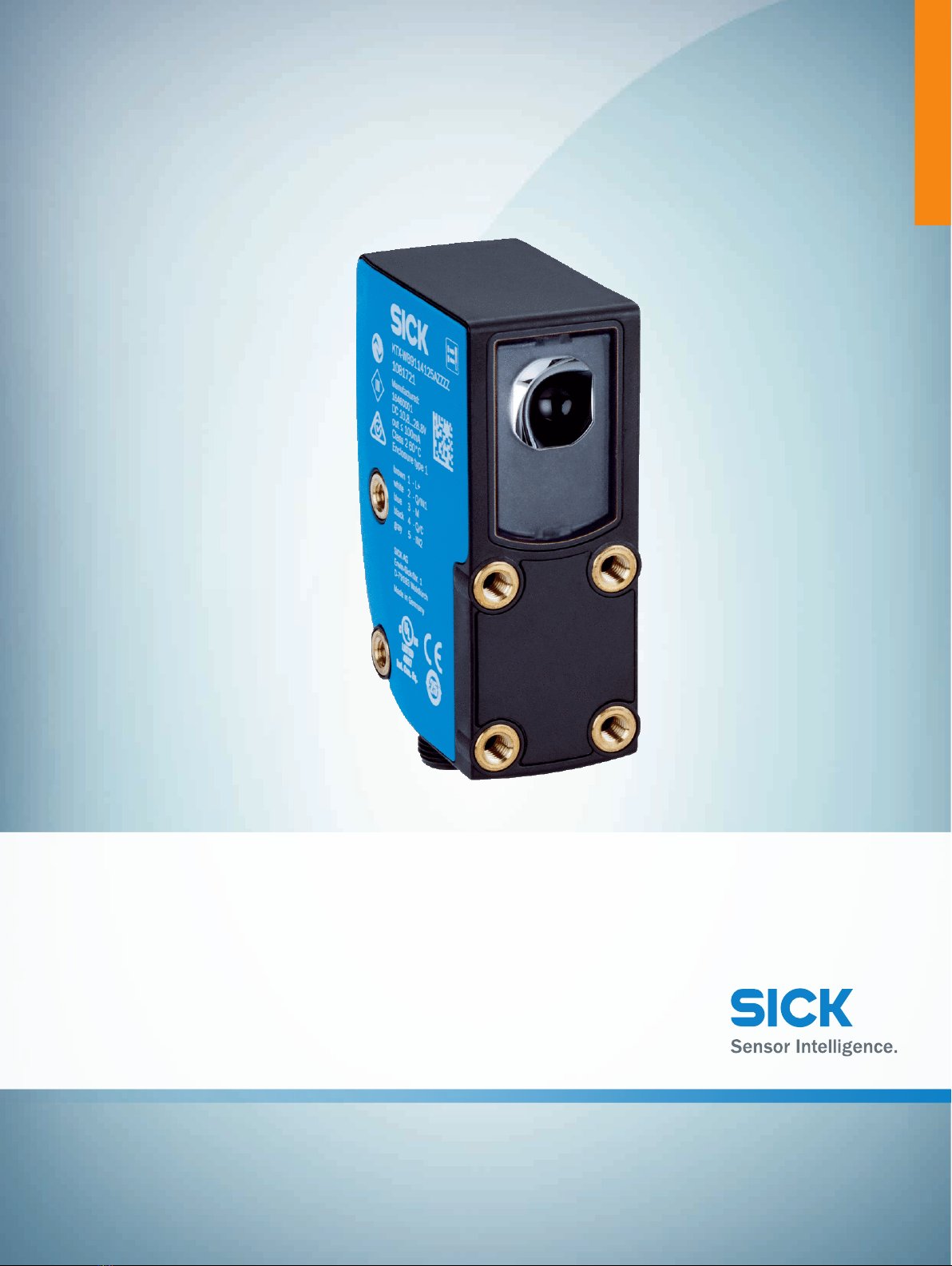

図は実際と異なる場合があります

注文情報

タイプ製品番号

KTX-WP92141242ZZZZ 1078103

その他の装置仕様・アクセサリ www.sick.com/KTX_Prime

技術仕様詳細

特徴

特殊アプリケーション標準

機器のタイプ標準

寸法（幅×高さ×奥行） 30mmx 53mmx 78.5mm

検出範囲 ≤ 13mm

検出範囲許容範囲 ±5mm

筐体形状大

投光器 LED, RGB1)

波長 470nm, 525nm, 625nm

光出口長い装置面

光点サイズ 3.8mmx 0.9mm

光軸スポット位置横方向2)

受信フィルタ処理なし

ティーチイン動作 1ポイントティーチイン、2ポイントティーチイン、ダイナミックティーチイン、自動

モード

スイッチング機能ライト/ダークオン

遅延時間設定可能

特別な特徴 -

納入時の状態 2ポイントティーチイン

事前設定なし

ボタンロックの設定標準

1)平均的耐用年数: 100,000h、TU= +25 °Cの場合.

2)センサ長手方向に基づく.

2 コントラストセンサ | SICK 製品データシート | 2023-10-31 12:46:42

記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください

KTX-WP92141242ZZZZ | KTX Prime

コントラストセンサ

機械/電気

供給電圧 10.8VDC... 28.8VDC1)

残留リップル ≤5Vss2)

消費電流 <100mA3)

スイッチング周波数 50kHz4)5)

応答時間 10µs6)7)

ジッタ 5µs8)

スイッチング出力 PNP

スイッチング出力 (電圧) PNP: HIGH= Vs - 3V / LOW= 0V

出力電流 Imax. 100mA9)

入力、ティーチイン (ET) ティーチ: U= 10V... < Vs

入力、ブランキング入力 (AT) 消去済み: U= 10V... < Vs

入力、Fine/coarse (F/C) Coarse: U= 10V... < Vs

入力、ライト/ダーク (L/D) ライト: U= 10V... < Vs

保存時間 (ET) 25ms、不揮発性ストレージ

接続タイプ M12オスコネクタ、4ピン

保護クラス III

保護回路 UV接続逆接保護

出力 Q 短絡保護

干渉パルス制御

保護等級 IP67

重量 94g

筐体材質プラスチック, VISTAL®

素材、光学プラスチック, COP

1)限界値: DC 12V (–10%)～DC 24V (+20%)。短絡保護された回路での動作では、8A以下で使用。.

2)電源電圧投入値Uvの許容値の範囲内でご使用下さい.

3)負荷なし.

4)明暗比率1:1の場合.

5)1-point teach-in (color mode): 16kHz.

6)抵抗負荷における信号遷移時間.

7)1ポイントティーチイン (カラーモード): 30µs.

8)1ポイントティーチイン (カラーモード): 15µs.

9)すべての出力の総電流.

環境データ

動作時の周囲温度 –20°C... +60°C

保管時の周囲温度 –25°C... +75°C

衝撃荷重 IEC60068-2-27 (30g/11ms)

UL-File-No. E181493

分類

eCl@ss 5.0 27270906

eCl@ss 5.1.4 27270906

eCl@ss 6.0 27270906

eCl@ss 6.2 27270906

2023-10-31 12:46:42 | 製品データシート

記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください

コントラストセンサ | SICK 3

KTX-WP92141242ZZZZ | KTX Prime

コントラストセンサ

eCl@ss 7.0 27270906

eCl@ss 8.0 27270906

eCl@ss 8.1 27270906

eCl@ss 9.0 27270906

eCl@ss 10.0 27270906

eCl@ss 11.0 27270906

eCl@ss 12.0 27270906

ETIM 5.0 EC001820

ETIM 6.0 EC001820

ETIM 7.0 EC001820

ETIM 8.0 EC001820

UNSPSC 16.0901 39121528

寸法図面 (寸法 [mm])

28 (1.1)

21 (0.83)

30.4 (1.2)

30 (1.18)

72 (2.83)

15 (0.59)

40 (1.57)

53 (2.09)

28 (1.1)

68 (2.68)

78.5 (3.09)13.6 (0.54)

①光軸

②取付ネジ M5

③オスコネクタM12、納品状態

④オスコネクタM12、エンドストップ右

⑤オスコネクタM12、エンドストップ左

⑥表示/設定要素

4 コントラストセンサ | SICK 製品データシート | 2023-10-31 12:46:42

記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください

KTX-WP92141242ZZZZ | KTX Prime

コントラストセンサ

設定方法

表示/設定要素

THR

ESC

PRO

TCH

PWR

1 2 1

①LEDステータス表示灯

②画面

③ナビゲーションボタン

配線図

Cd-381

+ (L+)

Q/IN

- (M)

BK 4

操作コンセプト

KTS/KTX Prime - スイッチング閾値の設定 (2ポイントティーチイン)

When setting the contrasts to be

detected, “1st” flashes.

Press set button.

When setting the contrasts to be

detected, “2nd” flashes. Press set button.

The Quality of Teach is displayed.

Suitable for manual positioning of the object to be detected, e.g. marks and background.

1. Position mark 2. Position background

2023-10-31 12:46:42 | 製品データシート

記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください

コントラストセンサ | SICK 5

KTX-WP92141242ZZZZ | KTX Prime

コントラストセンサ

KTS/KTX Prime - スイッチング閾値の設定 (動的ティーチイン)

Switching characteristics

The optimum emitted light is selected automatically (at RGB variants).

Static teach-in: light/dark setting is defined using teach-in sequence.

Dynamic teach-in: switching output active on mark, if background is longer in the field of view during the teach-in.

The switching threshold is set in the center between the background and the mark.

Keylock (activation and deactivation): Press and hold the “+” pushbutton > 10 s.

The Q-LED (yellow) flashes and the “Err” error message appears on the display.

Internal signal

received

Internal signal

received

Dark switching Light switching

Output Q Output Q

Switching

threshold

Switching

threshold

Example

Press the Set pushbutton

to start the teach-in process.

1. Position background

The display lights up during repeat

length detection ( - - - ).

2. Move at least the mark

and background using

the light spot

Press the Set pushbutton to end

the teach-in process.

The Quality of Teach is displayed.

Suitable for teaching in moving objects.

6 コントラストセンサ | SICK 製品データシート | 2023-10-31 12:46:42

記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください

KTX-WP92141242ZZZZ | KTX Prime

コントラストセンサ

検出範囲

検出範囲13mm、光軸スポット位置横型/縦型

100

110

Sensitivity in %

(0.79)

(0.63)

(0.47)

(0.31)

(0.16)

Distance in mm (inch)

推奨アクセサリ

その他の装置仕様・アクセサリ www.sick.com/KTX_Prime

概要タイプ製品番号

汎用クランプシステム

汎用クランプブラケット用プレートG, 亜鉛めっき鋼, 汎用クランプブラケット

(2022726)、取付材料

BEF-KHS-G01 2022464

取付バー、直線型、200mm、スチール, 亜鉛めっき鋼, 取付材料なし BEF-MS12G-A 4056054

取付バー、L字型、150mmx 150mm、スチール, 亜鉛めっき鋼, 取付材料なし BEF-MS12L-A 4056052

プラグコネクタとケーブル

ヘッドA: メスコネクタ, M12, 4ピン, ストレート, Aコード

ヘッドB: オープンエンドのケーブル

ケーブル: センサ/アクチュエータケーブル, PVC, 非シールド, 5m

YF2A14-

050VB3XLEAX

2096235

ヘッドA: オスコネクタ, M12, 4ピン, ストレート

ケーブル: 非シールド

STE-1204-G 6009932

2023-10-31 12:46:42 | 製品データシート

記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください

コントラストセンサ | SICK 7
