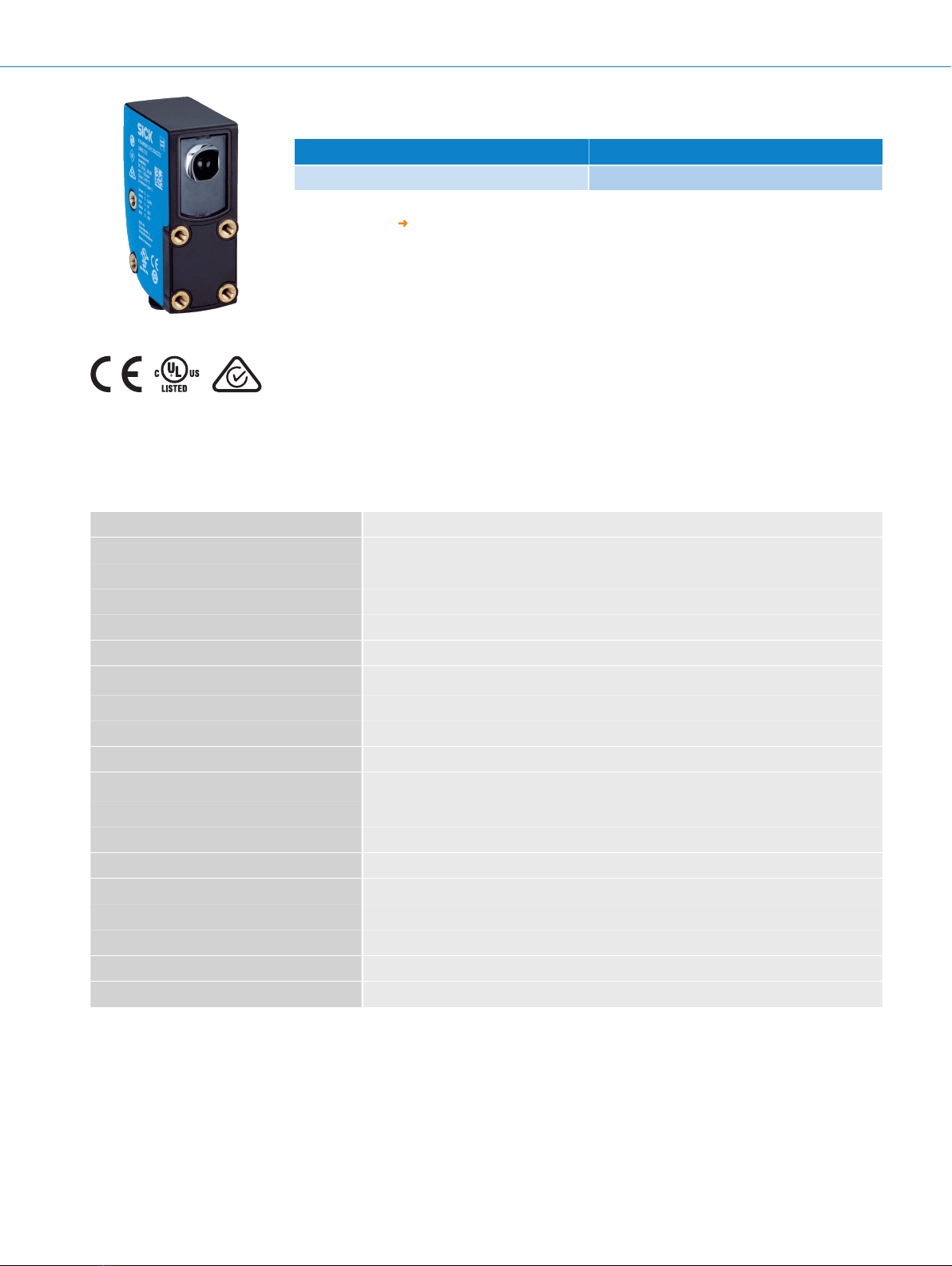

SICK Prime KTX-WN92141252ZZZZ Manuel utilisateur

產品資料頁

KTX-WN92141252ZZZZ

KTX Prime

對比感測器

KTX-WN92141252ZZZZ | KTX Prime

對比感測器

圖示僅供參考

訂購資訊

型號貨號

KTX-WN92141252ZZZZ 1078100

其他設備結構與配件 www.sick.com/KTX_Prime

詳細技術資料

特徵

特殊應用標準

設備類型標準

尺寸（寬x 高x 深） 30mmx 53mmx 78.5mm

檢測範圍 ≤ 13mm

檢測範圍公差 ±5mm

外殼形狀大

光投射器 LED, RGB1)

波長 470nm, 525nm, 625nm

光射設備長側

光點大小 3.8mmx 0.9mm

光點位置橫向2)

受光濾波器無

教導設定方式 1點式教導設定、2點式教導設定、動態教導設定、自動模式

開關功能入光動作/遮光動作

延遲時間可調整

特殊特徵 -

交付狀態 2點教導設定

預設置無

調節鍵盤鎖標準

1)平均使用壽命：100,000h / TU= +25 °C.

2)與設備長側相關.

2 對比感測器 | SICK 產品資料頁 | 2023-10-31 12:41:34

如有更改，恕不另行通知

KTX-WN92141252ZZZZ | KTX Prime

對比感測器

機械/電氣

電源電壓 10.8VDC... 28.8VDC1)

殘餘漣波 ≤5Vss2)

耗電量 <100mA3)

開關頻率 50kHz4)5)

反應時間 10µs6)7)

抖動 5µs8)

開關輸出 NPN

開關輸出（電壓） NPN：HIGH= UV / LOW ≤ 3V

輸出電流 Imax. 100mA9)

輸入，教導設定 (ET) Teach: U < 2V

輸入，消隱輸入 (AT) 已消隱：U < 2V

輸入，精/粗 (F/C) 粗略：U < 2V

輸入，亮/暗 (L/D) 亮：U < 2V

儲存時間 (ET) 25ms，穩定的儲存功能

連接類型 M12，5-Pin公接頭

防護等級 III

保護電路 UV接頭極性保護

Q輸出短路保護

干擾抑制

IP等級 IP67

重量 94g

外殼材質塑膠, VISTAL®

透鏡材質塑膠, COP

1)限值：DC 12V (–10%)...DC 24V (+20%)。使用短路保護電源工作時最大值為8A.

2)不得超過或低於Uv公差.

3)無負載.

4)亮/暗比 1:1.

5)1-point teach-in (color mode): 16kHz.

6)電阻負載下的信號傳播時間.

7)1點式教導設定（彩色模式）：30 µs.

8)1點式教導設定（彩色模式）：15 µs.

9)所有輸出的總電流.

環境資料

工作環境溫度 –20°C... +60°C

倉庫環境溫度 –25°C... +75°C

衝擊負荷依據IEC60068-2-27 (30g/11ms)

UL文件號 E181493

分類

eCl@ss 5.0 27270906

eCl@ss 5.1.4 27270906

eCl@ss 6.0 27270906

eCl@ss 6.2 27270906

2023-10-31 12:41:34 | 產品資料頁

如有更改，恕不另行通知

對比感測器 | SICK 3

KTX-WN92141252ZZZZ | KTX Prime

對比感測器

eCl@ss 7.0 27270906

eCl@ss 8.0 27270906

eCl@ss 8.1 27270906

eCl@ss 9.0 27270906

eCl@ss 10.0 27270906

eCl@ss 11.0 27270906

eCl@ss 12.0 27270906

ETIM 5.0 EC001820

ETIM 6.0 EC001820

ETIM 7.0 EC001820

ETIM 8.0 EC001820

UNSPSC 16.0901 39121528

尺寸圖 (尺寸 (mm))

28 (1.1)

21 (0.83)

30.4 (1.2)

30 (1.18)

72 (2.83)

15 (0.59)

40 (1.57)

53 (2.09)

28 (1.1)

68 (2.68)

78.5 (3.09)13.6 (0.54)

①光軸

②M5固定螺紋

③M12公接頭，交付狀態

④M12公接頭，右限位

⑤M12公接頭，左限位

⑥顯示與設定元件

4 對比感測器 | SICK 產品資料頁 | 2023-10-31 12:41:34

如有更改，恕不另行通知

KTX-WN92141252ZZZZ | KTX Prime

對比感測器

調節選項

顯示與設定元件

THR

ESC

PRO

TCH

PWR

1 2 1

①LED狀態顯示

②顯示屏

③導航按鈕

連接示意圖

Cd-382

+(L+)

Q/IN1

-(M)

BK 4

IN2

GY 5

操作理念

KTS/KTX Prime——開關閾值設置（2點式教導設定）

When setting the contrasts to be

detected, “1st” flashes.

Press set button.

When setting the contrasts to be

detected, “2nd” flashes. Press set button.

The Quality of Teach is displayed.

Suitable for manual positioning of the object to be detected, e.g. marks and background.

1. Position mark 2. Position background

2023-10-31 12:41:34 | 產品資料頁

如有更改，恕不另行通知

對比感測器 | SICK 5

KTX-WN92141252ZZZZ | KTX Prime

對比感測器

KTS/KTX Prime - 開關閾值設定（動態教導設定）

Switching characteristics

The optimum emitted light is selected automatically (at RGB variants).

Static teach-in: light/dark setting is defined using teach-in sequence.

Dynamic teach-in: switching output active on mark, if background is longer in the field of view during the teach-in.

The switching threshold is set in the center between the background and the mark.

Keylock (activation and deactivation): Press and hold the “+” pushbutton > 10 s.

The Q-LED (yellow) flashes and the “Err” error message appears on the display.

Internal signal

received

Internal signal

received

Dark switching Light switching

Output Q Output Q

Switching

threshold

Switching

threshold

Example

Press the Set pushbutton

to start the teach-in process.

1. Position background

The display lights up during repeat

length detection ( - - - ).

2. Move at least the mark

and background using

the light spot

Press the Set pushbutton to end

the teach-in process.

The Quality of Teach is displayed.

Suitable for teaching in moving objects.

6 對比感測器 | SICK 產品資料頁 | 2023-10-31 12:41:34

如有更改，恕不另行通知

KTX-WN92141252ZZZZ | KTX Prime

對比感測器

檢測範圍

13mm的掃描範圍，橫向/縱向光點位置

100

110

Sensitivity in %

(0.79)

(0.63)

(0.47)

(0.31)

(0.16)

Distance in mm (inch)

推薦配件

其他設備結構與配件 www.sick.com/KTX_Prime

簡要說明型號貨號

萬用型夾緊系統

萬用夾具板G, 鍍鋅鋼, 萬用夾具 (2022726)，安裝材料 BEF-KHS-G01 2022464

安裝桿，直式，200mm，鋼, 鍍鋅鋼, 無安裝材料 BEF-MS12G-A 4056054

安裝桿，L型，150mmx 150mm，鋼, 鍍鋅鋼, 無安裝材料 BEF-MS12L-A 4056052

插頭與電纜線

A接頭: 公接頭, M12, 5-Pin, 直式

電纜線: 無屏蔽

適合於現場匯流排設備

STE-1205-G 6022083

A接頭: 母接頭, M12, 5-Pin, 直式, A型編碼

B接頭: 開放式電纜線端

電纜線: 感測器/促動器電纜線, PVC, 無屏蔽, 5m

YF2A15-

050VB5XLEAX

2096240

2023-10-31 12:41:34 | 產品資料頁

如有更改，恕不另行通知

對比感測器 | SICK 7

線上資料表

SICK AG | Waldkirch | Germany | www.sick.com

SICK概述

SICK是為工業應用提供智慧型感測器與感測器解決方案的領導製造商之一。獨特的產品與服務範圍，為

安全高效控制流程、防止人員事故與避免環境損害，奠定了完美基礎。

我們在不同產業擁有豐富經驗，並了解他們的流程與需求。因此，我們能夠利用智慧型感測器準確滿足

客戶的需要。位於歐洲、亞洲與北美洲的應用中心，對客戶的客製化系統解決方案進行測試與優化。這

一切有助於我們成為可靠的供應商與研發夥伴。

廣泛的服務使我們的產品更完善：SICK全方位服務在機器的整個生命週期內提供支援，並確保安全性與

生產率。

這即是我們的「智慧型感測器」。

全球分佈：

各分公司地點與聯絡人 - www.sick.com
