SICK microScan3 - EFI-pro Manuel utilisateur
Alle Rechte vorbehalten. Irrtümer und Änderungen vorbehalten.
1 Zu diesem Dokument
Dieses Dokument gilt für den Sicherheitslaserscanner microScan3 und den zugehöri‐
gen Systemstecker mit folgenden Artikelnummern:
Sicherheitslaserscanner Sicherheitslaserscanner ohne
Systemstecker
Systemstecker
•1083010
•1083012
•1094459
•1100390
•1100392
•1100394
•1102623
•1102624
•1083009
•1083011
•1094458
•1100389
•1100391
•1100393
•2087905
•1100384
•1100386
•1100388
•1100398
•1100400
•1100402
•1100383
•1100385
•1100387
•1100397
•1100399
•1100401
•2106404
Symbole und Dokumentkonventionen
A, BVerweise auf die Abbildungen am Ende dieses Dokuments sind
mit schwarzem Hintergrund gekennzeichnet.
2 Zu Ihrer Sicherheit
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
bDen beiliegenden Sicherheitshinweis beachten.
Der Sicherheitslaserscanner ist unter anderem für folgende Verwendungen nicht geeig‐
net:
•Im Freien
•Unter Wasser
•In explosionsgefährdeten Bereichen
Detaillierte Informationen zum Umgang mit dem Produkt finden Sie in der Maschinen‐
dokumentation oder der Betriebsanleitung des Produkts. Auf www.sick.com finden Sie
Konformitätserklärungen, Zertifikate und die aktuelle Betriebsanleitung des Produkts.
Dazu im Suchfeld die Artikelnummer des Produkts eingeben (Artikelnummer: siehe
Typenschildeintrag im Feld „P/N“ oder „Ident. no.“).
3 Überblick über das Gerät
Überblick: A
1Optikhaube
MONTAGEANLEITUNG
8021229/1H7G/2022-10-19 | SICK M O N T A G E A N L E I T U N G | microScan3 – PROFINET (RJ45, SCRJ) 3
Irrtümer und Änderungen vorbehalten
de
2Display
3Tastenfeld
4USB-Anschluss
5Status-LEDs
6Zusätzliche LEDs für EIN-Zustand und AUS-Zustand
7Netzwerk-LEDs
8Sicherheitslaserscanner ohne Systemstecker
9Systemstecker
ßAbdeckplatte
Der USB-Anschluss (USB 2.0 Mini-B, Dose) darf nur vorübergehend und nur für die
Konfiguration und Diagnose verwendet werden.
4 Position des Systemsteckers ändern
Position des Systemsteckers ändern: B
Bei Auslieferung des Sicherheitslaserscanners ist der Systemstecker unten oder hinten
montiert. Bei Bedarf können Sie die Position des Systemsteckers ändern.
Benötigtes Werkzeug:
•Schraubenschlüssel Innensechsrund TX20
Vorgehensweise
1. Schrauben des Systemsteckers lösen.
2. Systemstecker vorsichtig vom Sicherheitslaserscanner abnehmen.
3. Schrauben der Abdeckplatte lösen.
4. Abdeckplatte vom Sicherheitslaserscanner abnehmen.
5. Systemstecker vorsichtig an der gewünschten Stelle (hinten oder unten) in den
Sicherheitslaserscanner schieben.
6. Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 2,25Nm … 2,75Nm.
7. Abdeckplatte am Sicherheitslaserscanner anschrauben. Anzugsdrehmoment:
2,25Nm … 2,75Nm.
5 Sicherheitslaserscanner direkt montieren
Direktmontage: C
Der Sicherheitslaserscanner hat an der Rückseite 4 M5-Gewindebohrungen. Wenn Sie
die Montagefläche von hinten durchbohren können, können Sie den Sicherheitslaser‐
scanner mit diesen Gewindebohrungen direkt montieren.
bZur Direktmontage entweder die rückseitigen 1 oder die seitlichen 2 M5-Gewin‐
debohrungen verwenden.
bZur Direktmontage alle 4 rückseitigen oder alle 4 seitlichen M5-Gewindebohrun‐
gen verwenden, damit die im Datenblatt genannten Werte für Schwing- und
Schockfestigkeit erreicht werden.
bMaximale Einschraubtiefe: 7,5 mm.
bAnzugsdrehmoment: 4,5 Nm … 5,0 Nm.
MONTAGEANLEITUNG
4M O N T A G E A N L E I T U N G | microScan3 – PROFINET (RJ45, SCRJ) 8021229/1H7G/2022-10-19 | SICK
Irrtümer und Änderungen vorbehalten
de
6 Anschlussübersicht
MICSX-CPNNZZZZ1, MICSX-CLNNZZZZ1 (Artikelnummern: 2087905, 2106404)
FE
XD1 XF1 XF2
7 Anschlussbelegung
7.1 Spannungsversorgung (XD1)
Stecker, M12, 5-polig, L-codiert.
4
2
3
5
1
Anschlussbelegung der Spannungsversorgung
Pin Bezeichnung Funktion
1 +24 V DC Versorgungsspannung +24 V DC
2 nc Unbeschaltet
3 0 V DC Versorgungsspannung 0 V DC
4 nc Unbeschaltet
5 FE Funktionserde/Abschirmung
7.2 Alternativer FE-Anschluss
Abbildung 1: Alternativer FE-Anschluss
Verschraubung des alternativen FE-Anschlusses
•Schraube: M5 × 12
•Schraubenkopf: Sechskant mit Schlitz, Schlüsselweite SW8
•Anzugsdrehmoment: 3,5Nm … 5,0Nm
Geeignete Kabelschuhe
•Gabelkabelschuh oder Ringkabelschuh
•Breite ≤ 10mm
•Lochdurchmesser für Schraube: typ. 5,2mm
MONTAGEANLEITUNG
8021229/1H7G/2022-10-19 | SICK M O N T A G E A N L E I T U N G | microScan3 – PROFINET (RJ45, SCRJ) 5
Irrtümer und Änderungen vorbehalten
de

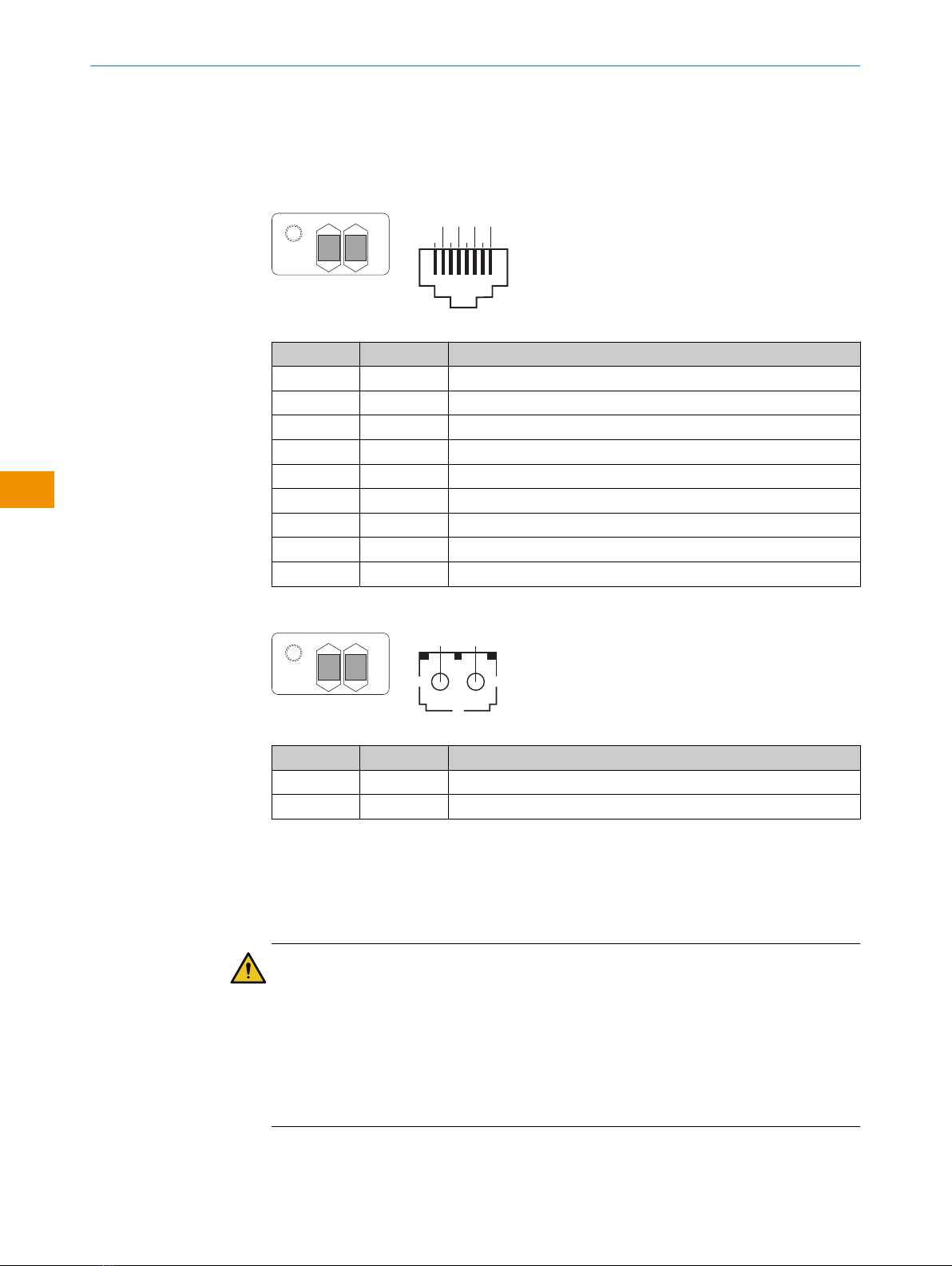

7.3 Ethernet für PROFINET PROFIsafe, Datenausgabe, Konfiguration und Diagnose
(XF1, XF2)
Dose, RJ45, für Push-Pull-Stecker (Kupfer)
4
1
2
35
86
7
Anschlussbelegung Netzwerk
Pin Bezeichnung Funktion
1 TX+ Sendedaten +
2 TX– Sendedaten –
3 RX+ Empfangsdaten +
4 – Reserviert
5 – Reserviert
6 RX– Empfangsdaten –
7 – Reserviert
8 – Reserviert
Gehäuse SH Abschirmung
Dose, SCRJ, für Push-Pull-Stecker (Lichtwellenleiter)
1 2
Anschlussbelegung Netzwerk
Pin Bezeichnung Funktion
1 TX Sendedaten
2 RX Empfangsdaten
8 Sicherheitslaserscanner tauschen
Wenn der Sicherheitslaserscanner beschädigt oder defekt ist, müssen Sie ihn austau‐
schen.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Falls im Systemstecker eine ungeeignete Konfiguration gespeichert ist, wird der Gefahr
bringende Zustand möglicherweise nicht oder nicht rechtzeitig beendet.
bSicherstellen, dass nach dem Austausch derselbe Systemstecker verwendet oder
die Konfiguration wiederhergestellt wird.
bSicherstellen, dass die Ausrichtung des Sicherheitslaserscanners nach dem Aus‐
tausch korrekt ist.
MONTAGEANLEITUNG
6M O N T A G E A N L E I T U N G | microScan3 – PROFINET (RJ45, SCRJ) 8021229/1H7G/2022-10-19 | SICK
Irrtümer und Änderungen vorbehalten
de
WICHTIG
Die Schutzart IP65 gilt nur, wenn der Sicherheitslaserscanner verschlossen ist und der
Systemstecker montiert ist.
bSystemstecker und Abdeckplatte montieren.
bJeden M12-, RJ45 und SCRJ-Steckverbinder des Sicherheitslaserscanners mit
einem für IP65 geeigneten Leitungssteckverbinder oder mit einer Schutzkappe
verschließen.
°Anzugsdrehmoment für M12-Steckverbinder: 0,4 Nm … 0,6 Nm.
°Anzugsdrehmoment für M12-Schutzkappen: 0,6 Nm … 0,7 Nm.
bOptikhaube montieren.
WICHTIG
Wenn der Systemstecker mit zu großem Kraftaufwand montiert wird, können die Kon‐
takte abbrechen oder sich verbiegen.
bSystemstecker vorsichtig aufstecken.
bKeine Gewalt anwenden.
Benötigtes Werkzeug:
•Schraubenschlüssel Innensechsrund TX20
8.1 Sicherheitslaserscanner ohne Systemstecker tauschen
1. Sicherstellen, dass die Umgebung sauber und frei von Nebel, Feuchtigkeit und
Staub ist.
2. Schrauben des Systemsteckers lösen und Systemstecker vom defekten Sicher‐
heitslaserscanner entfernen.
3. Befestigungsschrauben lösen und defekten Sicherheitslaserscanner entfernen.
4. Systemstecker am neuen Sicherheitslaserscanner montieren, siehe „Systemste‐
cker tauschen“.
5. Neuen Sicherheitslaserscanner montieren, siehe „Sicherheitslaserscanner direkt
montieren“.
6. Wirksamkeit der Schutzeinrichtung prüfen. Weitere Informationen: siehe Betriebs‐
anleitung.
8.2 Sicherheitslaserscanner komplett tauschen
1. Anschlussleitungen vom Systemstecker lösen.
2. Befestigungsschrauben lösen und defekten Sicherheitslaserscanner entfernen.
3. Neuen Sicherheitslaserscanner montieren, siehe „Sicherheitslaserscanner direkt
montieren“.
MONTAGEANLEITUNG
8021229/1H7G/2022-10-19 | SICK M O N T A G E A N L E I T U N G | microScan3 – PROFINET (RJ45, SCRJ) 7
Irrtümer und Änderungen vorbehalten
de
4. Anschlussleitungen wieder am Systemstecker anbringen.
5. Den Sicherheitslaserscanner konfigurieren.
6. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen. Weitere Informationen: siehe Betriebsanleitung.
9 Systemstecker tauschen
WICHTIG
Die Schutzart IP65 gilt nur, wenn der Sicherheitslaserscanner verschlossen ist und der
Systemstecker montiert ist.
bSystemstecker und Abdeckplatte montieren.
bJeden M12-, RJ45 und SCRJ-Steckverbinder des Sicherheitslaserscanners mit
einem für IP65 geeigneten Leitungssteckverbinder oder mit einer Schutzkappe
verschließen.
°Anzugsdrehmoment für M12-Steckverbinder: 0,4 Nm … 0,6 Nm.
°Anzugsdrehmoment für M12-Schutzkappen: 0,6 Nm … 0,7 Nm.
bOptikhaube montieren.
WICHTIG
Wenn der Systemstecker mit zu großem Kraftaufwand montiert wird, können die Kon‐
takte abbrechen oder sich verbiegen.
bSystemstecker vorsichtig aufstecken.
bKeine Gewalt anwenden.
Systemstecker tauschen: D
Benötigtes Werkzeug:
•Schraubenschlüssel Innensechsrund TX20
Vorgehensweise
1. Sicherstellen, dass die Umgebung sauber und frei von Nebel, Feuchtigkeit und
Staub ist.
2. Anschlussleitungen vom Systemstecker lösen.
3. Bei Bedarf: Den Sicherheitslaserscanner an einen sauberen Ort bringen.
4. Schrauben des Systemsteckers lösen und defekten Systemstecker vom Sicher‐
heitslaserscanner entfernen.
5. Neuen Systemstecker vorsichtig in den Sicherheitslaserscanner einführen.
6. Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 2,25Nm … 2,75Nm.
7. Anschlussleitungen wieder am Systemstecker anbringen.
8. Den Sicherheitslaserscanner konfigurieren.
9. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen. Weitere Informationen: siehe Betriebsanleitung.
MONTAGEANLEITUNG
8M O N T A G E A N L E I T U N G | microScan3 – PROFINET (RJ45, SCRJ) 8021229/1H7G/2022-10-19 | SICK
Irrtümer und Änderungen vorbehalten
de
A
9
1
2
ß
3
5
4
7
6
8
B C
1
1 2
2
D
MONTAGEANLEITUNG
8021229/1H7G/2022-10-19 | SICK M O N T A G E A N L E I T U N G | microScan3 – PROFINET (RJ45, SCRJ) 9
Irrtümer und Änderungen vorbehalten
de
