SICK Z18 SimpleSense Manuel utilisateur

OPERATING INSTRUCTION

ZSE18

Cylindrical photoelectric sensors

BETRIEBSANLEITUNG

ZSE18

Rund-Lichttaster und Lichtschranken

Beschriebenes Produkt

Z18 SimpleSense

ZSE18

Hersteller

SICK AG

Erwin-Sick-Str. 1

79183 Waldkirch

Deutschland

Rechtliche Hinweise

Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben

bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks

ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes

zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche

schriftliche Zustimmung der Firma SICK AG ist untersagt.

Die in diesem Dokument genannten Marken sind Eigentum ihrer jeweiligen Inhaber.

Originaldokument

Dieses Dokument ist ein Originaldokument der SICK AG.

BETRIEBSANLEITUNG

8021945.1HW1 /2022-11-14 | SICK B E T R I E B S A N L E I T U N G | ZSE18 3

Irrtümer und Änderungen vorbehalten

Inhalt

1 Zu diesem Dokument.............................................................. 5

2 Zu Ihrer Sicherheit................................................................... 6

3 Produktbeschreibung.............................................................. 6

4 Montage................................................................................... 6

5 Elektrische Installation............................................................ 7

6 Inbetriebnahme....................................................................... 13

7 Störungsbehebung.................................................................. 15

8 Demontage und Entsorgung................................................... 15

9 Wartung.................................................................................... 16

10 Technische Daten.................................................................... 17

11 Anhang..................................................................................... 19

BETRIEBSANLEITUNG

4B E T R I E B S A N L E I T U N G | ZSE18 8021945.1HW1 /2022-11-14 | SICK

Irrtümer und Änderungen vorbehalten

1 Zu diesem Dokument

1.1 Weiterführende Informationen

Die Produktseite mit weiterführenden Informationen finden Sie unter der SICK ProductID

unter: pid.sick.com/{P/N}.

P/N entspricht der Artikelnummer des Produkts.

Folgende Informationen sind produktabhängig verfügbar:

•Datenblätter

•Dieses Dokument in allen verfügbaren Sprachversionen

•CAD-Daten und Maßzeichnungen

•Zertifikate (z.B. Konformitätserklärung)

•Weitere Publikationen

•Software

•Zubehör

1.2 Symbole und Dokumentkonventionen

Warnhinweise und andere Hinweise

GEFAHR

Weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren

Verletzungen führt, wenn sie nicht vermieden wird.

WARNUNG

Weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren

Verletzungen führen kann, wenn sie nicht vermieden wird.

VORSICHT

Weist auf eine möglicherweise gefährliche Situation hin, die zu mittelschweren oder

leichten Verletzungen führen kann, wenn sie nicht vermieden wird.

WICHTIG

Weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen

kann, wenn sie nicht vermieden wird.

HINWEIS

Hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und

störungsfreien Betrieb hervor.

Handlungsanleitung

bDer Pfeil kennzeichnet eine Handlungsanleitung.

1. Eine Abfolge von Handlungsanleitungen ist nummeriert.

2. Nummerierte Handlungsanleitungen in der gegebenen Reihenfolge befolgen.

✓Der Haken kennzeichnet ein Ergebnis einer Handlungsanleitung.

BETRIEBSANLEITUNG

8021945.1HW1 /2022-11-14 | SICK B E T R I E B S A N L E I T U N G | ZSE18 5

Irrtümer und Änderungen vorbehalten

2 Zu Ihrer Sicherheit

2.1 Bestimmungsgemäße Verwendung

Die ZSE18 ist eine opto-elektronische Einweg-Lichtschranke (im Folgenden Sensor

genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und

Personen eingesetzt. Zum Betrieb ist ein Sender (ZSO18) und ein Empfänger (ZSE18)

erforderlich. Bei jeder anderen Verwendung und bei Veränderungen am Produkt verfällt

jeglicher Gewährleistungsanspruch gegenüber der SICK AG.

2.2 Allgemeine Sicherheitshinweise

Der Anschluss, die Montage und die Konfiguration des Produkts dürfen

nur von geschultem Fachpersonal vorgenommen werden.

2006/42/EC

SAFETY

Bei diesem Produkt handelt es sich um kein sicherheitsgerichtetes Bauteil

im Sinne der EU-Maschinenrichtlinie.

Installieren Sie das Produkt nicht an Orten, die direkter UV-Strahlung

(Sonnenlicht) oder sonstigen Wettereinflüssen ausgesetzt sind.

Das Produkt ist ausreichend vor Feuchtigkeit und Verschmutzung zu

schützen.

3 Produktbeschreibung

3.1 Betriebs- und Statusanzeigen

Abbildung 1: Anzeigeelemente

1LED-Anzeige (grün): Spannungsversorgung

2LED-Anzeige (orange): Licht empfangen

4 Montage

Sensoren (Sender und Empfänger) an geeignete Befestigungswinkel montieren (siehe

SICK-Zubehör-Programm). Sender und Empfänger zueinander ausrichten.

BETRIEBSANLEITUNG

6B E T R I E B S A N L E I T U N G | ZSE18 8021945.1HW1 /2022-11-14 | SICK

Irrtümer und Änderungen vorbehalten

HINWEIS

Bei Montage mehrerer Einweg-Lichtschranken nebeneinander die Anordnung des Sen‐

ders (ZSO18) und Empfängers (ZEO18) bei jedem zweiten Paar tauschen. Außerdem

basierend auf dem Lichtfleckdurchmesser des Senders (ZSO18) einen ausreichend

großen Abstand zwischen den Paaren einhalten. Siehe Abbildung 2 und Tabelle 1.

Receiver (ZEO18)

Sender (ZSO18)

Receiver (ZEO18)

Abbildung 2: Anordnung mehrerer Einweg-Lichtschranken

Tabelle 1: Lichtfleckdurchmesser

300

250

150

200

100

1.500 2.000 2.500

01.000500

Lichtfleckgröße in mm

Abstand in mm

Abbildung 3: ZSE18-xxxxx3

600

300

400

500

100

200

8 1612 20

Lichtfleckgröße in mm

Abstand in m

Abbildung 4: ZSE18-xxxxx8

5 Elektrische Installation

Anschluss der Sensoren muss spannungsfrei (UV = 0 V) erfolgen. Je nach Anschlussart

sind die folgenden Informationen zu beachten:

– Steckeranschluss: Pinbelegung

– Leitung: Adernfarbe

Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung (UV > 0

V) anlegen bzw. einschalten.

Erläuterung der in Tabelle2 bis5 verwendeten Anschlussterminologie:

BN = braun

WH = weiß

BETRIEBSANLEITUNG

8021945.1HW1 /2022-11-14 | SICK B E T R I E B S A N L E I T U N G | ZSE18 7

Irrtümer und Änderungen vorbehalten

BU = blau

BK = schwarz

n.c. = nicht angeschlossen

Q1 = Schaltausgang1

Q2 = Schaltausgang2

L+ = Versorgungsspannung (UV)

M = Masse

L.ON = hellschaltend

D.ON = dunkelschaltend

HINWEIS

Die Sensorausgänge sind möglicherweise mit einer werkseitig eingestellten EIN- und/

oder AUS-Verzögerung ausgestattet. Dies ist am Suffix Txx am Ende der Modellnummer

erkennbar (Zxx18-xxxxxxTxx).

Anschluss- und Ausgangsdetails:

Tabelle 2: Ausgangsfunktion

ZSE18/ZEO18

-x_xxxx = Ausgang Q1

-xx_xxx = Ausgang Q2

-xPxxxx

-x8xxxx

-xxPxxx

L.ON, PNP: Q (≤ 100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

-xHxxxx

-x4xxxx

-xxHxxx

L.ON, PNP Open Collector Q (≤ 100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

-xFxxxx

-x2xxxx

-xxFxxx

D.ON, PNP: Q (≤ 100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

-xKxxxx

-x6xxxx

-xxKxxx

D.ON, PNP Open Collector Q (≤ 100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

BETRIEBSANLEITUNG

8B E T R I E B S A N L E I T U N G | ZSE18 8021945.1HW1 /2022-11-14 | SICK

Irrtümer und Änderungen vorbehalten

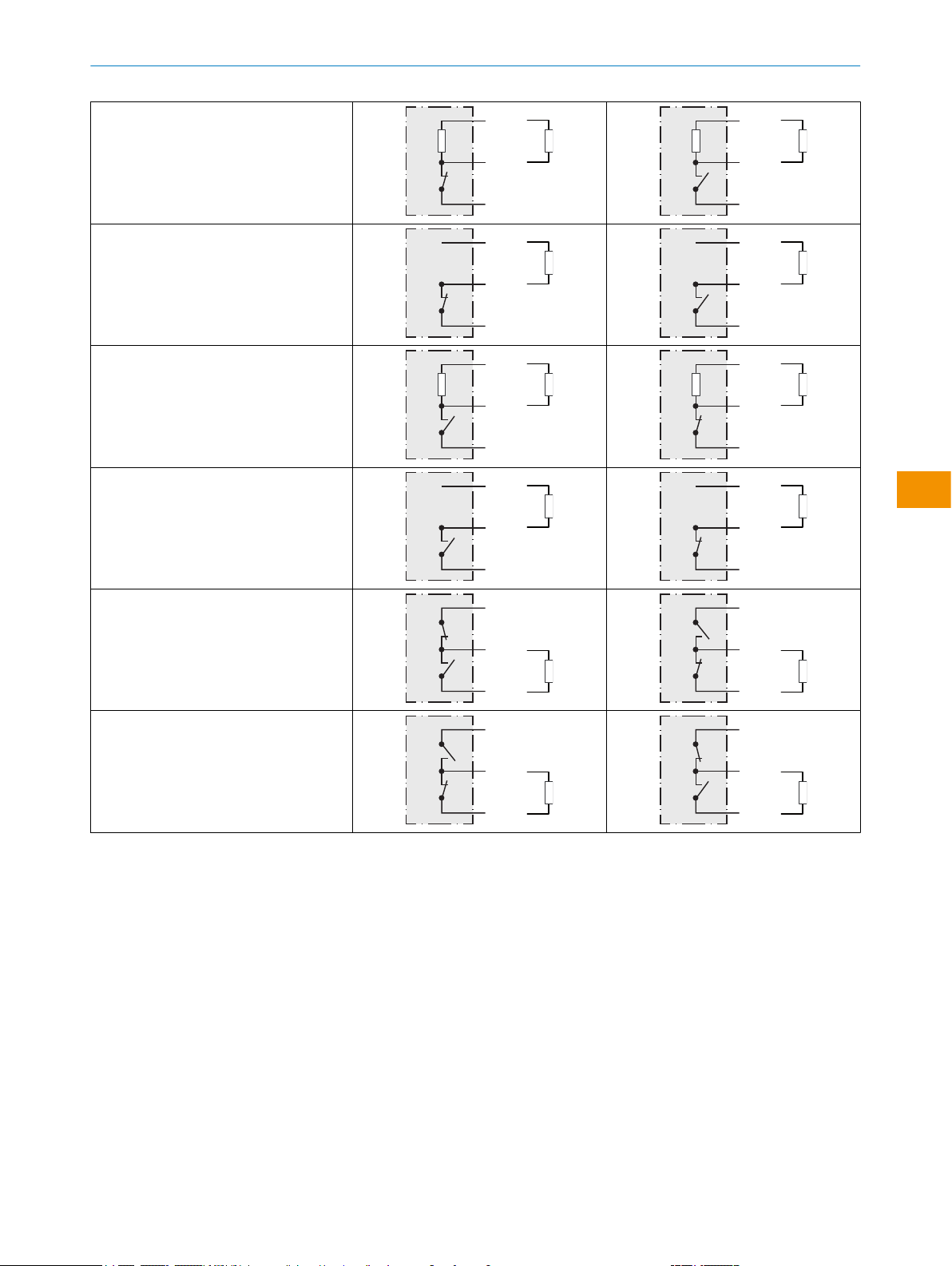

-xNxxxx

-x7xxxx

-xxNxxx

L.ON, NPN: Q (≤ 100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

-xGxxxx

-x3xxxx

-xxGxxx

L.ON, NPN Open Collector Q (≤ 100mA)

+ (L+)

‒ (M)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

-xExxxx

-x1xxxx

-xxExxx

D.ON, NPN: Q (≤ 100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

-xJxxxx

-x5xxxx

-xxJxxx

D.ON, NPN Open Collector Q (≤ 100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

+ (L+)

‒ (M)

Load

-xAxxxx

-XRxxxx

-xxAxxx

L.ON, Push-pull (≤ 100mA)1

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

-xBxxxx

-xSxxxx

-xxBxxx

D.ON, Push-pull (≤ 100mA)1

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

1PNP-Ausgangsschema dargestellt; NPN ebenfalls möglich durch Anschluss der Last an + (L+) und Q

BETRIEBSANLEITUNG

8021945.1HW1 /2022-11-14 | SICK B E T R I E B S A N L E I T U N G | ZSE18 9

Irrtümer und Änderungen vorbehalten

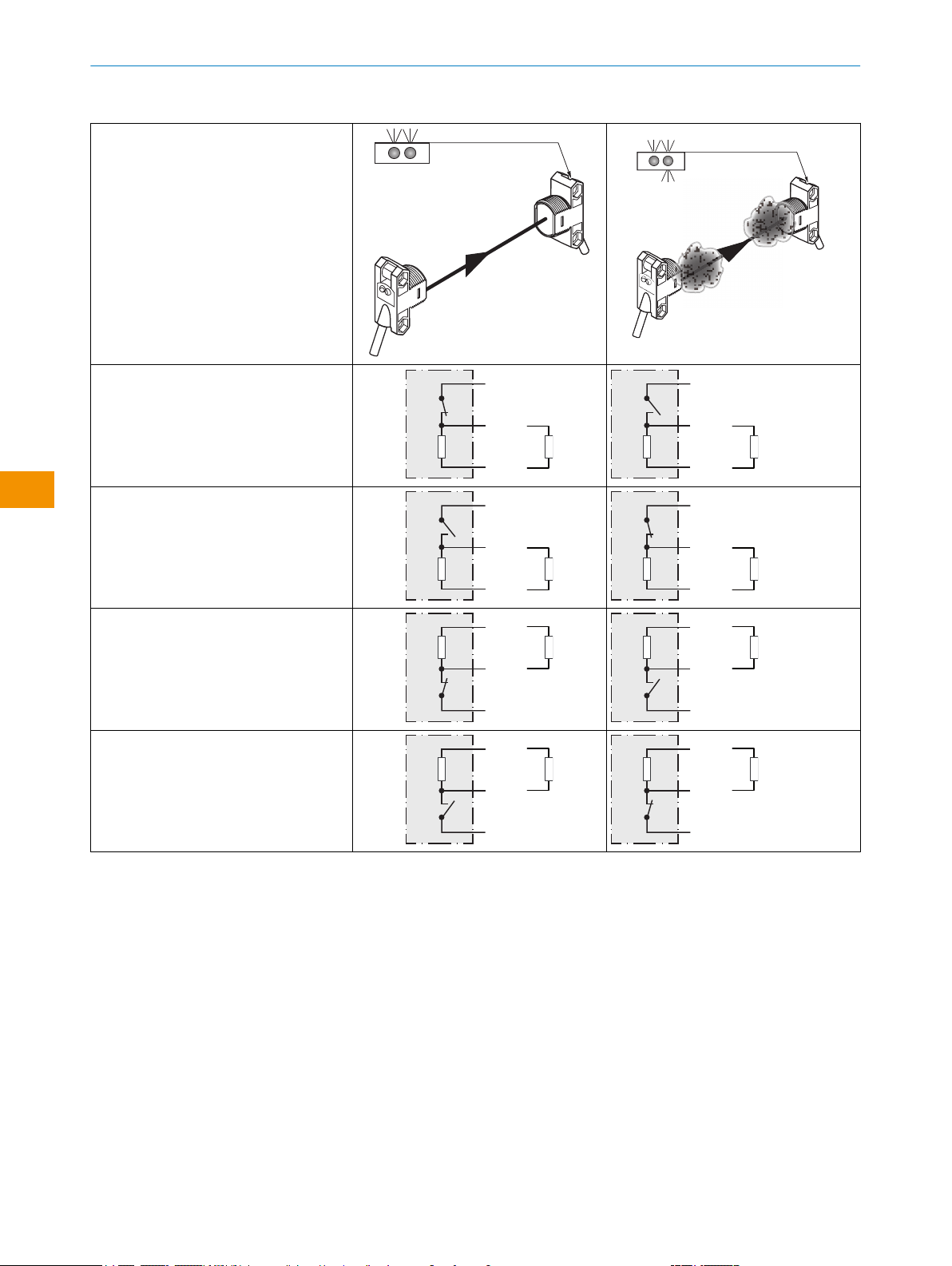

Tabelle 3: Alarm/Health-Betrieb

ZSE18/ZEO18

-xx_xxx = Ausgang Q2

Health/Alarm ist stets der AusgangQ2

-xxRxxx

Health, PNP (≤ 100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

-xxTxxx

Alarm, PNP (≤ 100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

-xxQxxx

Health, NPN (≤ 100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

-xxSxxx

Alarm, NPN (≤ 100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load
