Shure PG185 Manuel utilisateur

PG185 Lavalier Wireless Microphone

Shure Incorporated

27EN8864A (Rev. 1)

The PG185 is an electret condenser

microphone for clip-on use with a

wireless bodypack transmitter.

20 200001000 1000050 100

98765432 98765432

+10

–10

-20

+20

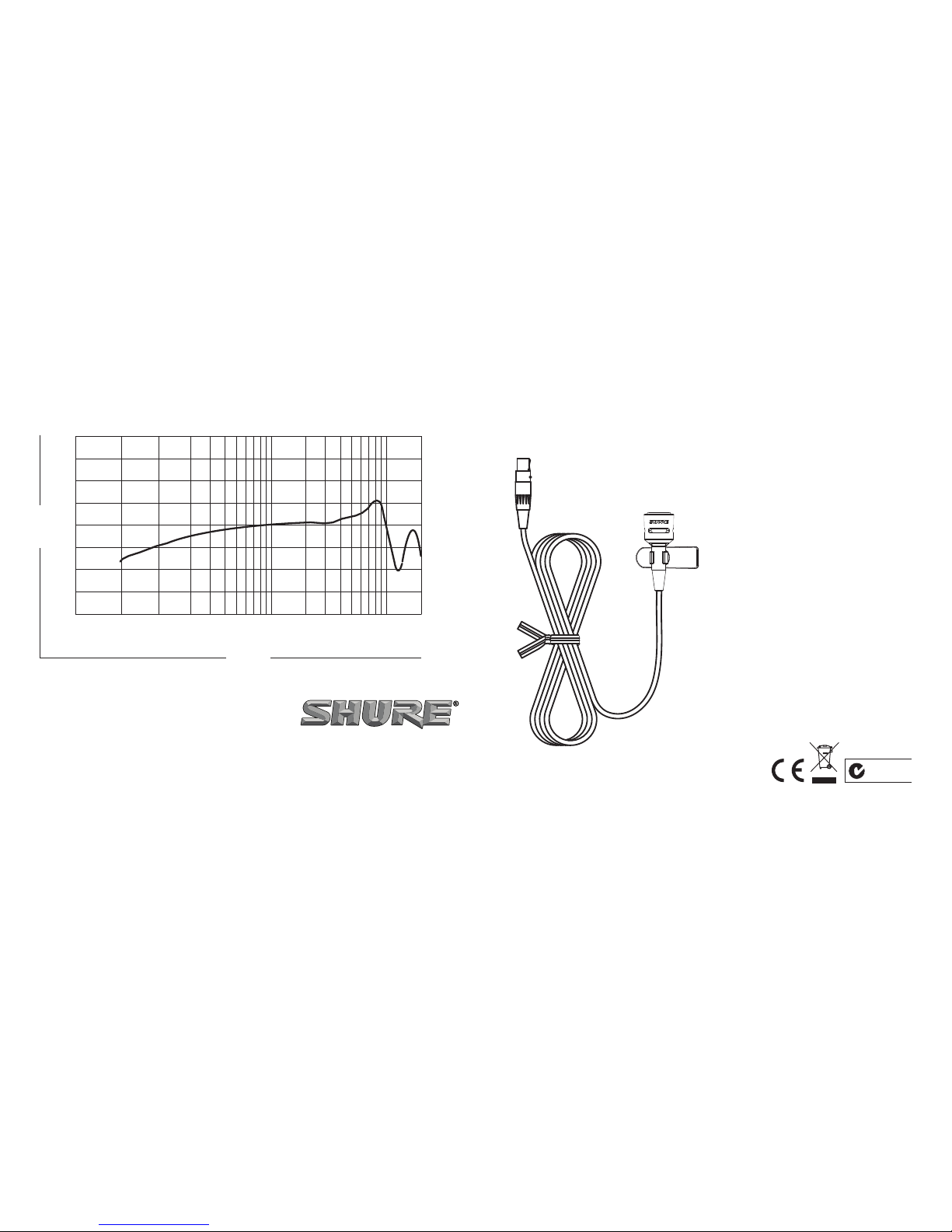

PG185 Frequency Chart

SHURE Incorporated http://www.shure.com

United States, Canada, Latin America, Caribbean:

5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.

Phone: 847-600-2000 U.S. Fax: 847-600-1212 Int’l Fax: 847-600-6446

Europe, Middle East, Africa:

Shure Europe GmbH, Phone: 49-7131-72140 Fax: 49-7131-721414

Asia, Pacific:

Shure Asia Limited, Phone: 852-2893-4290 Fax: 852-2893-4055

N108

Eligible to bear CE marking. Conforms to European EMC Directive

89/336/EEC. Meets applicable tests and performance criteria in

European Standard EN 55103 (1996) parts 1 and 2, for residential

(E1) and light industrial (E2) environments.

PG185 Technical Specifications

Type Condenser, electret bias

Frequency Response 60Hz to 12,000Hz* (see Frequency Chart)

Polar Pattern Cardioid (unidirectional)

Output Impedance 1200Ω @1kHz*

Output Level -47dBV/Pa (4.5 mV)*

Signal to Noise Ratio 66dB, 1kHz at 1 Pa*

Maximum SPL 120dB

Dynamic Range

(max. SPL to A-weighted noise level)

92dB*

Output Noise 28dB (typical, A-Weighted)*

Recommended Operating Voltage +5VDC, 10V max (pin 2 to pin 1)

Polarity Positive sound pressure on diaphragm produces

positive voltage on pins 3 and 4 relative to pin 1

(ground) on the mini TA4F connector

Cable 1.22 m (48 in.) two-conductor shielded

Connector Mini TA4F

Net Weight 23 g (0.81 oz)

Replacement Parts Windscreen (2), Clothing clip...................RK323

*All measurements taken using RK183PK preamp set to 0dB gain

Wearing the microphone

uAttach the lavalier mic

about 15 - 25 cm (6 - 10 in.)

away from the mouth.

vConnect the mic cable

to the bodypack transmitter.

mute

Wiring Diagram

RED (to drain) (DC bias)

BLACK (to source) (audio)

SHIELD

CARTRIDGE TA4F CONNECTOR
