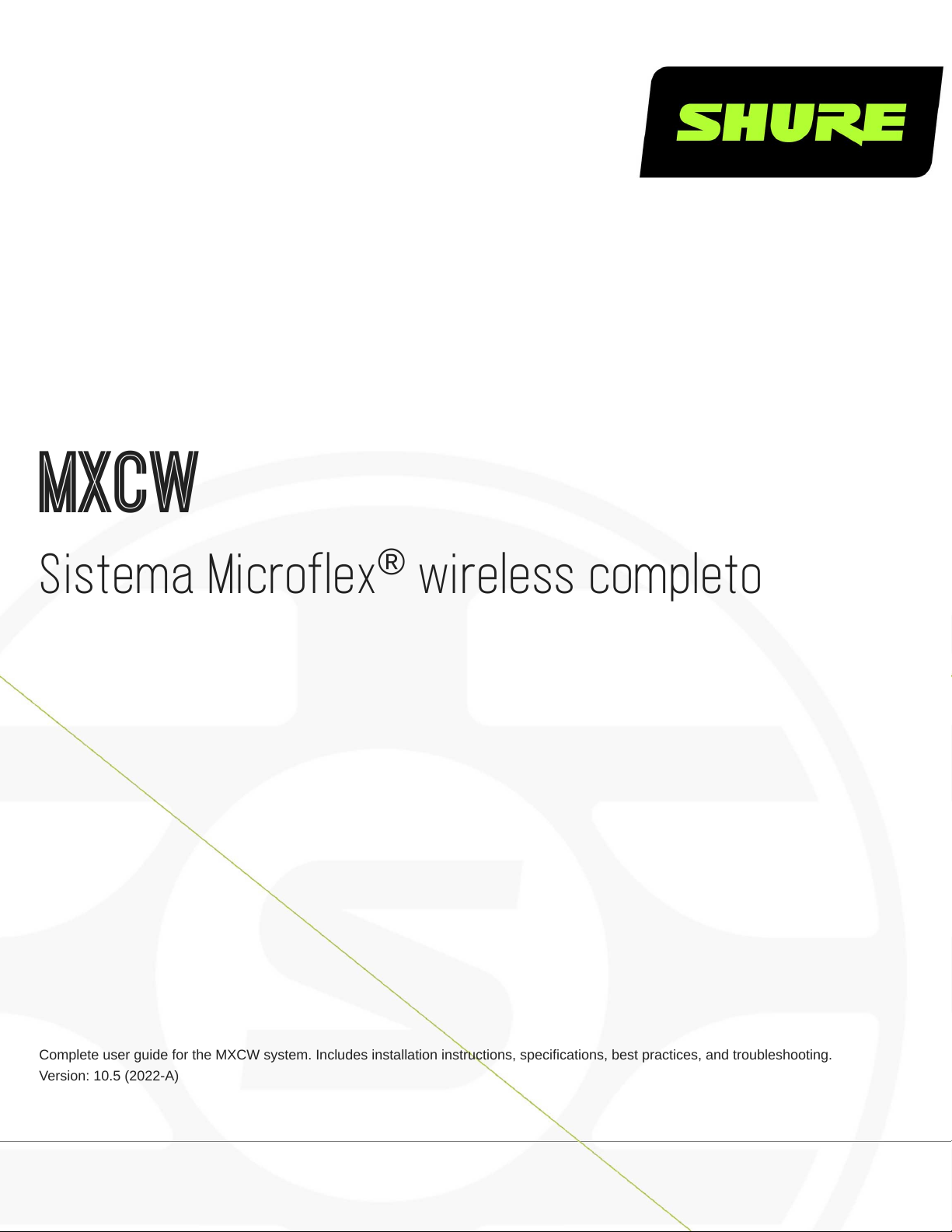

Shure Sistema Microflex MXCW Manuel utilisateur

MXCW

Sistema Microflex wireless completo

Complete user guide for the MXCW system. Includes installation instructions, specifications, best practices, and troubleshooting.

Version: 10.5 (2022-A)

Shure Incorporated
2/94
Table of Contents
MXCW   Sistema Microflex® wireless completo 5
General Description 5
Features 5
Operazioni preliminari 6
Configurazione di un punto di accesso al sistema (MXC
WAPT) 6
Configurazione delle unità di conferenza wireless (MX
CW640) 7
Perform a Soundcheck 8
Access Point Transceiver (MXCWAPT) 9
Access Point Menu 12
Conference Unit (MXCW640) 14
Gooseneck Microphone (MXC416, MXC420, MXC425,
MXC406/MS) 15
Using the Conference Units 16
Lock Conference Unit Power Button 17
Customize Welcome Screen 18
How to Lock the Welcome Screen 18
Conference Unit Buttons 18
Pila ricaricabile (SB930) 19
Battery Life 20
Suggerimenti importanti per la cura e la conservazione
delle pile ricaricabili Shure 20
Stazione di carica in rete (MXCWNCS) 20
Accensione del dispositivo 22
Monitoraggio dello stato di carica delle pile 22
Icone della ricarica delle batterie 22
LED di stato di carica 23
Tempi di carica medi 23
Carica delle pile con USB 23
Battery Statistics 24
Conservazione delle pile 25
Access Point Installation 25
Best Practices When Selecting a Location for the Access
Point 25
Requirements Checklist 26
External Cover for Painting 27
Mounting Options 27
Networked Charging Station Installation 27
Best Practices for Rack Installation 29
Impostazione del sistema 29
Dimensione massima del sistema 29
Rete di dispositivi wireless 29
Collegamento dei dispositivi per la prima volta 30
Restricting New Device Connections 31
Custom Network SSID Labels 31
Separating Networks for Multiple Systems 32
Applicazioni Web per il monitoraggio e controllo 34
Apertura dell’applicazione Web del dispositivo 35
Requisiti del browser Web 36
Utilizzo del DNS per aprire un’applicazione Web 37
Web Application Views 37
Utilizzo di una passphrase 38
Gestione wireless e RF 38
Distanza operativa wireless 38
Reliable Bandwidth Allocation 40
Selezione o esclusione di canali wireless specifici 40
Interference Detection and Avoidance 40
Tips to Improve Wireless System Performance 41
Setting the Access Point Country and Region (MXC
WAPT-B and MXCWAPT-W only) 41

Shure Incorporated
3/94
Configurazione dei partecipanti 42
Participant Roles 42
Configuring Conference Units for Remote Callers 43
Priorità di parola per i chiamanti remoti 43
Modifica del ruolo del partecipante 43
Identificazione di un dispositivo dal software 44
Customizing the Devices Page 44
Assigning Names and Seat Numbers 46
Retain Seat Information 46
Funzionalità della scheda NFC 46
Speak Priority 46
Interruzione dell’oratore attivo 47
Microphone Activation Style 47
Setting the Number of Active Speakers 48
Prevent Speak Button Conflicts 49
Audio Setup and Channel Routing 50
Descrizione dell’instradamento del sistema MXCW 51
MXCW Wireless Audio 52
Il floor mix 54
Collegamenti analogici 55
Collegamento di dispositivi analogici 56
Regolazione automatica del guadagno (AGC) 56
Aggiunta di altre sorgenti al floor mix 57
Language Interpretation 61
Set Up Interpretation Channels 61
Conference Unit Interpretation Channels 61
Rete audio digitale 61
Dante Network Audio 62
Interruttori consigliati per la rete Dante 63
Impostazioni QoS (qualità del servizio) 63
Criptaggio audio della rete Dante 64
Collegamento in rete 64
Migliore prassi per il collegamento in rete 64
Impostazioni IP del dispositivo 64
Configurazione delle impostazioni IP 65
Assegnazione manuale di indirizzi IP statici 65
Impostazione della latenza 65
Utilizzo dell’applicazione Web con connessione wireless 6
5
Porte e protocolli IP 66
AES67 67
Voting 68
Voting Configurations 68
Voting Results 69
Gestione del sistema e risoluzione dei problemi 69
Troubleshooting 70
Ripristino dei dispositivi 70
Export Log Files 71
Firmware 71
Aggiornamenti del firmware 72
Aggiornamento del firmware per le unità di conferenza 72
Versione del firmware 72
Uso di un sistema di controllo di terze parti 72
Specifiche tecniche 72
Sistema 72
MXCWAPT 73
MXCW640 77
MXCWNCS 83
SB930 85
Accessori 86
Accessori opzionali 87
Access Point Model Variations 87
Varianti di modello stazione di ricarica in rete 88
Informazioni importanti sul prodotto 88

Shure Incorporated

4/94

Informazioni di sicurezza 88

Information to the user 91

Omologazioni 91

Trademarks 94

Shure Incorporated

5/94

MXCW

Sistema Microflex wireless completo

General Description

The Shure Microflex Complete Wireless (MXCW) system is a conferencing solution that provides a steady, reliable audio ex

perience for up to 125 conference units. MXCW overcomes cable limitations for offsite meetings, flexible meeting rooms, or hi

storic buildings where drilling holes in furniture is impractical. The system features automatic RF interference detection and

avoidance technology, encrypted digital wireless transmission, and digital audio networking using Dante .

The MXCW access point has multiple mounting options for discreet communication between wireless conference units and the

digital audio network, and works within the 2.4 GHz and 5 GHz frequency bands. Use the access point web application for sy

stem setup, and to monitor and control conference units. Conference units have configurable roles for meeting participants,

and can be routed to the floor audio or an interpretation channel. Each wireless conference unit is powered by a smart lithium-

ion rechargeable battery whose remaining charge can be checked remotely by a technician. The MXCW networked charging

station charges and stores up to 10 Shure rechargeable batteries that can be monitored through its own web application.

Features

RF Efficiency Sound quality is consistent with one speaker or several, and up to 125 units are supported

with just one access point transceiver and one RF channel.

Automatic Frequency

Coordination

The system automatically scans the available spectrum and selects clean transmission

channels for best performance. Setting up the system is as easy as setting up a wireless

router.

Interference Avoidance While in use, the system automatically moves away from unexpected interference. Channel

adjustment protects against disruption to the audio.

Encryption Standard AES-128 encryption of audio and data keeps meeting content private.

Bi-Directional Wireless Provides return channels for interpretation audio to conference units and enables real-time

remote control of conference unit settings.

Shure Incorporated

6/94

Operazioni preliminari

Configurazione di un punto di accesso al sistema (MXCWAPT)

Collegate il punto di accesso a una sorgente di alimentazione tramite Ethernet (Power over Ethernet, PoE) per accen

dere il dispositivo.

Se richiesto, selezionate la regione operativa sul menu per il coordinamento RF (alcune varianti di modello).

Aprite l’applicazione Web in un browser e impostate una passphrase amministatore.

Attendete che il punto di accesso esegua la scansione dell’area per cercare il miglior canale disponibile.

Shure Incorporated

7/94

Dopo aver selezionato il canale, la rete wireless predefinita (00) è pronta per i microfoni MXCW.

Configurazione delle unità di conferenza wireless (MXCW640)

Inserite una pila ricaricabile Shure SB930 completamente carica e collegate il microfono serie MXC400.

Tenete premuto il pulsante di accensione nella parte inferiore del dispositivo fino all’accensione dello schermo.

Attendete che il dispositivo microfonico cerchi la rete predefinita del punto di accesso (00).

Shure Incorporated

8/94

I dispositivi sono pronti quando i LED lampeggiano brevemente in verde e il touchscreen visualizza la pagina iniziale.

Perform a Soundcheck

Press the speak button on one of the devices to activate the microphone.

Speak into the microphone to check the audio.

Shure Incorporated

9/94

•

Listen to the sound check on the loudspeakers or headphone output.

Access Point Transceiver (MXCWAPT)

The access point transceiver is the hub of the audio signal flow and manages the RF stability of each microphone in the group.

The access point performs the following functions:

Receives and decrypts wireless audio signals from microphones in the group

Delivers and receives digital and analog audio signals via Dante and XLR

Hosts an embedded web server that provides access to the control software used to manage the system

Sends and receives control information (such as gain adjustment and link settings) between the components, control soft

ware and 3rd party controllers

Transmits an encrypted audio signal to the microphone's headphone output for listening to translated audio or other exter

nal sources.

Shure Incorporated

10/94

①Display

Shows menu screens and settings.

②Enter Button

Enter a menu or save settings.

③Exit Button

Return to previous menu screens or cancel setting changes.

④Arrow Buttons

Scroll to a menu item or make a change to a setting.

⑤Power LED

Icon LED Color Description

Off Powered off (disconnected from network or PoE not present on port)

Green Unit is receiving power

Green (flashing) A system reset is in progress
