SFA SANICUBIC 2 VX Manuel

CUBIC 2 VX

04.19

279

SANICUBIC 2 VX

IMPORTANT

DO NOT RETURN ANY MERCHANDISE TO THE VENDOR

NE PAS RETOURNER DE MARCHANDISE AU VENDEUR

For Customer Service, Returns or Technical Questions, please call Saniflo’s Technical Support toll-free at

800-571-8191 (USA) or 800-363-5874 (CDN).

Pour le service client, les retours ou toute question technique, merci d’appeller le service technique de Saniflo

au numéro suivant : 800-363-5874 (CDN).

This product must be installed in strict accordance with local plumbing codes.

Product should be installed by a licensed plumber.

Le produit doit être installé dans le respect des règlements sanitaires locaux.

Le produit doit être installé par un plombier qualié.

CUS

USA

CDN

5 6

✓✓

20”Max.

✓

××

* Possible connection

* *

✓✓×

1-½” or 4” Drain1-½” or 4” Drain

1-½” or 4” Drain

1-½” or 4” Drain 1-½” or 4” Drain

1-½”Drain

2-1/2” Vent

2” or 4” Discharge

Sanicubic 2 VX

220-240 V / 60 Hz / 2 x 1.5 HP

x2 Ø40/50mm

Ø100/110 100/120

122x130

Ø75mm

40x60

80x100

Sanicubic 2 VX

220-240 V / 60 Hz / 2 x 1.5 HP

Sanicubic 2 VX

220-240 V / 60 Hz / 2 x 1.5 HP

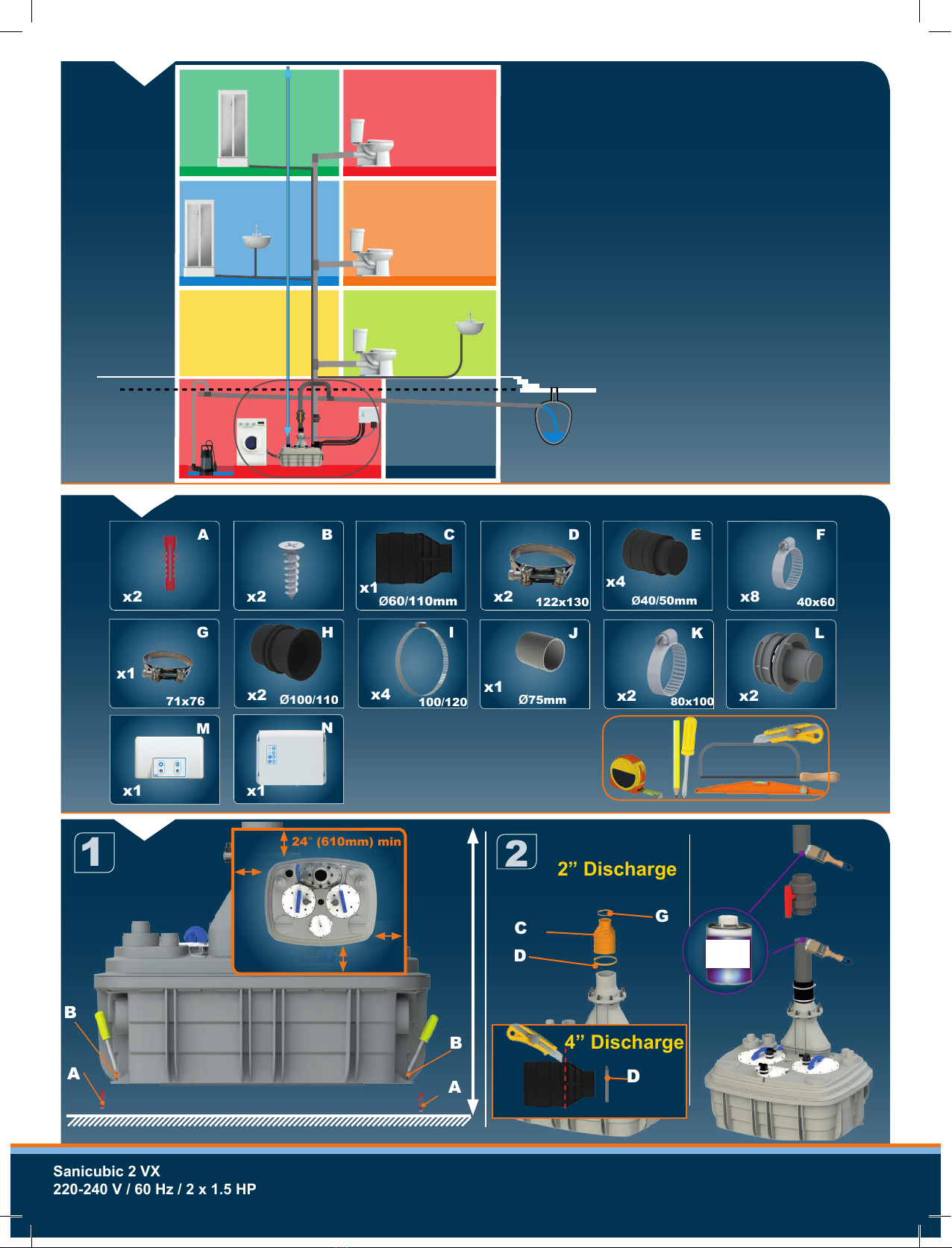

24”(610mm) min

2” Discharge

Ø60/110mm

71x76

4” Discharge

GLUE

PVC

Entire Homes

or Building

Structures

Sanicubic 2 VX

220-240 V / 60 Hz / 2 x 1.5 HP

1- 1/2” Inlet

4”Inlet

2-1/2”Vent

Sanicubic 2 VX

220-240 V / 60 Hz / 2 x 1.5 HP

1- 1/2” Inlet

4”Inlet

2-1/2”Vent

13 Ft (3.7m) Max

8 Ft (2.5m) Max

16 Ft (5m) Max

12” (30 cm) min

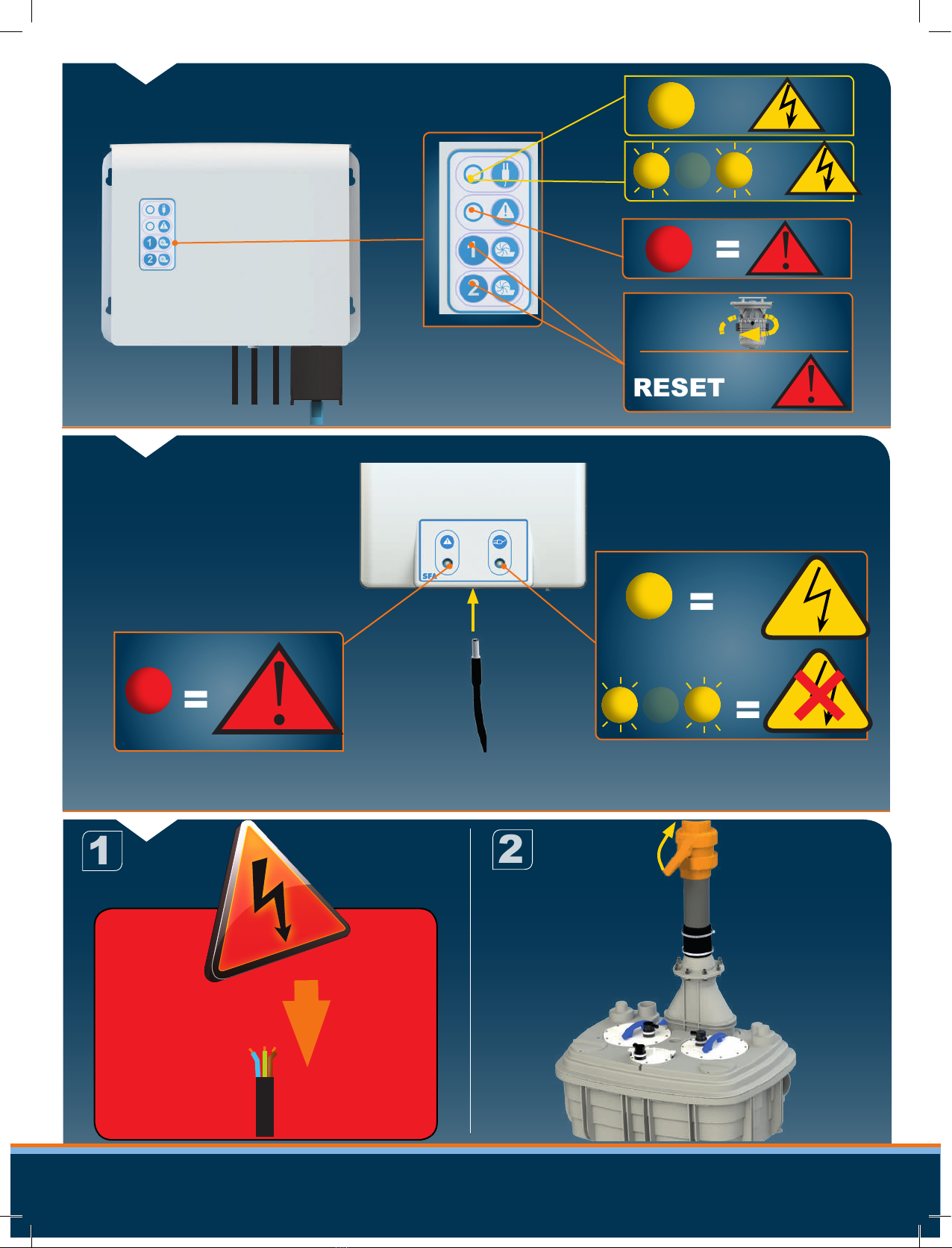

RESET

Sanicubic 2 VX

220-240 V / 60 Hz / 2 x 1.5 HP

16 Ft (5m) Max

Sanicubic 2 VX

220-240 V / 60 Hz / 2 x 1.5 HP

Sanicubic 2 VX

220-240 V / 60 Hz / 2 x 1.5 HP

74 28 31

1743534

61B

61A

47B

3736

92 91 93

90 79 78 38

Sanicubic 2 VX

220-240 V / 60 Hz / 2 x 1.5 HP

Sanicubic 2 VX

220-240 V / 60 Hz / 2 x 1.5 HP

SANICUBIC 2 VX

EN 12050-1

Sanicubic 2 VX

220-240 V / 60 Hz / 2 x 1.5 HP

Feet

Gal/min

Data specications

Type of current 1 phase

Voltage 220-240V

Frequency 60 Hz

Motor rating 1.5 HP

Current 12 A

Protection code Station: IP68, control box: IPX4

Shut o󰀨 head 43 ft

Max. discharge height 36 ft (2’’) / 20 ft (4’’)

Max. ow rate 125 gpm (2") or 137 gpm (4")

Max. ow rate (both motors in operation) 145 gpm (2”) or 250 gpm (4”)

Max temperature 158°F

Solids handling diameter 2"

Tank volume 31.7 gallons

Useful volume 6.8 gallons

ON / OFF level activation 180 mm /100 mm

ON alarm activation 255 mm

Weight including accessories 223 Lbs

Discharge 2" or 4"

Inlet 1-1/2" & 4"

Ventilation 2-1/2"

10 20 30 40 50 60 70 80 90 100 110 120 130 140 150

discharge Max 2"

discharge Max 4"

m1+m2m1

Discharge height

Flowrate
