SFA Sanicondens Deco+ Manuel utilisateur

EMB5180

03.21

Sanicondens Deco+

NOTICE DE SERVICE / MONTAGE

OPERATING / INSTALLATION MANUAL

BEDIENUNGS- / INSTALLATIONSANLEITUNG

MANUALE PER L’USO E L’INSTALLAZIONE

MANUAL DE FUNCIONAMENTO

MANUAL DE INSTALAÇÃO / UTILIZAÇÃO

GEBRUIKERS- / INSTALLATIEHANDLEIDING

KURULUM KILAVUZU

ZH 操作 / 安装指南

AVERTISSEMENT

Cet appareil peut être utilisé

par des enfants âgés d’au

moins 8 ans et par des

personnes ayant des capacités

physiques sensorielles

ou mentales réduites ou

dénuées d’expérience ou de

connaissance,s’ils(sielles)sont

correctement surveillé(e)s ou

si des instructions relatives

à l’utilisation de l’appareil

en toute sécurité leur

ont été données et si les

risques encourus ont été

appréhendés. Les enfants

ne doivent pas jouer avec

l’appareil. Le nettoyage et

l’entretien par l’usager ne

doivent pas être eectués par

des enfants sans surveillance.

RACCORDEMENT

ÉLECTRIQUE

L’appareil doit être raccordé à

un circuit d’alimentation relié

à la terre. Raccorder l’appareil

au réseau selon les normes du

pays (France : Norme NF C

15-100).

Le raccordement doit

servir exclusivement à

l’alimentation de l’appareil.

Si le câble d’alimentation

est endommagé, il doit être

remplacé par le fabricant, son

service après vente ou des

personnes de qualification

similaire afin d’éviter un

danger.

Le circuit d’alimentation

électrique doit être protégé

par un disjoncteur différentiel

haute sensibilité (30 mA).

L’appareil doit être placé de

façon telle que la fiche de prise

de courant soit accessible.

Débrancher électriquement

avant toute intervention !

EN WARNING

This device can be used by

children who are at least 8

years old and by people with

reduced physical, sensory

or mental capacities or

those without knowledge

or experience, if they are

properly supervised or if they

have been given instructions

on safely using the device and

the associated risks have been

understood. Children should

not play with the device.

Children should not clean or

perform maintenance on the

device without supervision.

ELECTRICAL

CONNECTIONS

The electrical installation

must be done by a qualiﬁed

electrical engineer. All wiring

must conform to BS7671, 1992

requirements for electrical

installations.

The device’s power supply

must be protected by a high

sensitivity dierential circuit

breaker (30 mA). Devices

without plugs must be

connected to a main switch

on the power supply which

disconnects all poles (contact

separation distance of at least

3 mm). The connection must

be used exclusively to provide

the power to the product. If

the power cord is damaged,

to prevent possible danger,

it must be replaced by the

manufacturer, customer

service team or a similarly

qualiﬁed individual.

Disconnect electrical

power before working on

the unit!

DE ACHTUNG

Dieses Gerät darf von Kindern

im Alter von mindestens 8

Jahren und von Personen mit

eingeschränkten physischen,

sensorischen und mentalen

Fähigkeiten sowie von

Personen ohne Erfahrung und

Kenntnisse der Bedienung

nur unter der Voraussetzung

benutzt werden, dass sie

ordungsgemäß beaufsichtigt

werden und in die sichere

Bedienung des Geräts

eingewiesen wurden und

dass sie die möglichen

Risiken verstanden haben.

Kinder dürfen nicht mit dem

Gerät spielen. Die Reinigung

und Wartung durch den

Nutzer darf nicht von

unbeaufsichtigten Kindern

durchgeführt werden.

STROMANSCHLUSS

Die elektrische Montage muss

von einem Elektrotechniker

realisiert werden. Den

elektrischen Anschluss gemäß

den im jeweiligen Land

geltenden Normen herstellen

(Deutschland: VDE 0100).

Die Versorgungsleitung des

Geräts muss durch einen

Fehlerstromschutzschalter

(FI) (30 mA) geschützt sein.

Die Stromzufuhr muss über

eine Sicherung, Trennung

aller Pole (mindestens

3 mm Kontaktabstand),

gewährleistet sein. Der

Anschluss darf ausschließlich

der Stromzufuhr des Geräts

dienen.

Wenn das Stromkabel

beschädigt ist, muss es

vom Hersteller, seinem

Kundendienst oder ähnlich

qualiﬁziertem Fachpersonal

ersetzt werden, um Gefahren

zu vermeiden.

Vor jedem

Ausbau das Gerät vom

Netz trennen!

ES Este aparato puede

utilizarse por niños de 8

años como mínimo y por

personas con capacidades

físicas, sensoriales o

mentales reducidas o con

falta de experiencia o

conocimientos, siempre que

se encuentren bajo vigilancia

o si se les proporcionan

las instrucciones relativas

para el uso seguro del

electrodoméstico y son

conscientes de los riesgos

a los que se exponen.

Los niños no deben jugar

con el aparato. Los niños

sin vigilancia no deben

encargarse de la limpieza ni

del mantenimiento que debe

realizar el usuario.

CONEXIÓN ELÉCTRICA

La instalación eléctrica debe

realizarse por un profesional

cualiﬁcado en electrotécnica.

Conecte el dispositivo a la

red según las normas del

país correspondiente. El

circuito de alimentación del

aparato debe protegerse

con un diferencial de alta

sensibilidad (30 mA).

La conexión debe servir

exclusivamente para la

alimentación del aparato.

Si el cable de alimentación

está dañado, debe

reemplazarlo el fabricante, su

servicio posventa o personas

de similar cualiﬁcación para

evitar cualquier peligro.

Desconectar

eléctricamente antes de

cualquier intervención !

IT Questo apparecchio può

essere utilizzato da bambini

a partire dagli 8 anni e

dalle persone con capacità

ﬁsiche, sensoriali o mentali

ridotte, o prive di esperienza

e conoscenze a condizione

che siano correttamente

sorvegliate o che abbiano

ricevuto istruzioni sull’uso

sicuro del dispositivo e che

ne conoscano i pericoli. I

bambini non devono giocare

con l’apparecchio. La pulizia

e la manutenzione da parte

dell’utente non devono

essere eseguite da bambini

non supervisionati.

RACCORDO ELETTRICO

Collegare l’apparecchio alla

rete secondo le norme del

paese.

Il circuito di alimentazione

del dispositivo deve

essere protetto da un

interruttore dierenziale a

elevata sensibilità (30 mA).

Il collegamento deve

servire esclusivamente

all’alimentazione

dell’apparecchio.

Se il cavo di alimentazione

è danneggiato, deve essere

sostituito dal fabbricante, dal

servizio clienti o da persone

con qualiﬁca simile per

evitare qualsiasi rischio.

Scollegare l’alimentazione

elettrica prima di intervenire

sull’apparecchio!

PT Este aparelho pode ser

utilizado por crianças com,

pelo menos, 8 anos e por

pessoas com capacidades

físicas, sensoriais ou

mentais reduzidas ou com

falta de experiência ou de

conhecimentos, desde que

sejam corretamente vigiadas

ou recebam instruções sobre

a utilização do aparelho

com total segurança e caso

tenham compreendido

os riscos associados. As

crianças não devem brincar

com o aparelho. A limpeza e

manutenção pelo utilizador

não devem ser realizadas

por crianças sem supervisão.

LIGAÇÃO ELÉTRICA

O aparelho deve estar ligado

à rede segundo as normas

do país em questão.

O circuito de alimentação

do aparelho deve ser

ligado protegido por um

disjuntor diferencial de

alta sensibilidade (30 mA).

A ligação deve servir

exclusivamente para a

alimentação do aparelho.

Em caso de danos no cabo

de alimentação, este deve ser

substituído pelo fabricante

ou pelo serviço técnico para

evitar situações de risco.

Desligar a alimentação

eléctrica antes de qualquer

intervenção !

NL Dit apparaat kan worden

gebruikt door kinderen vanaf

8 jaar en door personen met

lichamelijke, zintuiglijke of

verstandelijke beperking

of door mensen zonder

ervaring of kennis, mits

zij onder correct toezicht

staan of instructies voor

het veilige gebruik van

het apparaat hebben

gekregen en zij de risico’s

hebben begrepen. Kinderen

mogen niet spelen met het

apparaat. De schoonmaak

en het onderhoud door de

gebruiker mag niet worden

uitgevoerd door kinderen

zonder toezicht.

ELEKTRISCHE

AANSLUITING

Sluit het apparaat op het

spanningsnet aan volgens

de geldende normen van het

land.

Het stroomcircuit van

het apparaat moet

worden beschermd door

een hoge gevoeligheid

aardlekschakelaar (30 mA).

De koppeling moet

uitsluitend worden gebruikt

voor de stroomvoorziening

van het apparaat.

Indien de voedingskabel

beschadigd is, dient deze

om gevaar te voorkomen, te

worden vervangen door de

fabrikant, de lantenservice

of mensen met soortgelijke

bevoegdheden.

Koppel de voeding los

voor elke ingreep !

TR UYARI Bu cihaz en

az 8 yaşındaki çocuklar

ve ﬁziksel, duyusal veya

zihinsel kapasiteleri düşük

ya da tecrübe veya bilgi

sahibi olmayan kişiler

tarafından ancak gözetim

altındayken veya cihazın

güvenli kullanımına dair

bilgiler kendilerine verilip

olası riskler iyice anlatıldıysa

kullanılabilir. Çocuklar bu

cihazla oynamamalıdır.

Kullanıcı tarafından

yapılacak temizlik ve

bakim gözetimsiz çocuklar

tarafından yapılmamalıdır.

ELEKTRİK BAĞLANTISI

Cihazın besleme devresinin

toprak bağlantılı olmalıdır.

Cihazı ülkede yürürlükte

olan standartlara göre

şebekeye bağlayın.

Bağlantının sadece cihazın

beslemesini sağlamak için

kullanılması gerekmektedir.

Eğer güç kablosu

zarar görmüşse, olası

tehlikelerden kaçınmak

için imalatçı, imalatçının

yetkili servisi veya benzer

nitelikte birisi tarafından

değiştirilmesi gerekir.

Cihazın besleme devresinin

kaçak akım rölesi ile

korunmalıdır (30 mA).

Cihaz, elektrik prizine

erişilebilecek şekilde

yerleştirilmelidir.

Herhangi bir

müdahaleden önce

elektrik bağlantısını

kesin.

ZH 至少八岁以上儿

童、身体、精神或感官

障碍者以及无操作该设

备经验者必需在专人指

导下，且了解该设备的

使用方式前提下方可操

作该设备。儿童不得随

意玩耍。用户设备清洁

和维护保养不得由未监

管儿童完成。

电路连接

设备的供电回路必须接地（

一级）并由一个灵敏度高的

差动断路器（30毫安）保

护。

如果供电电缆损坏，必须由

制造商、其售后服务部或类

似资质人员完成更换，以避

免危险。

电路连接仅用于该设备供

电。

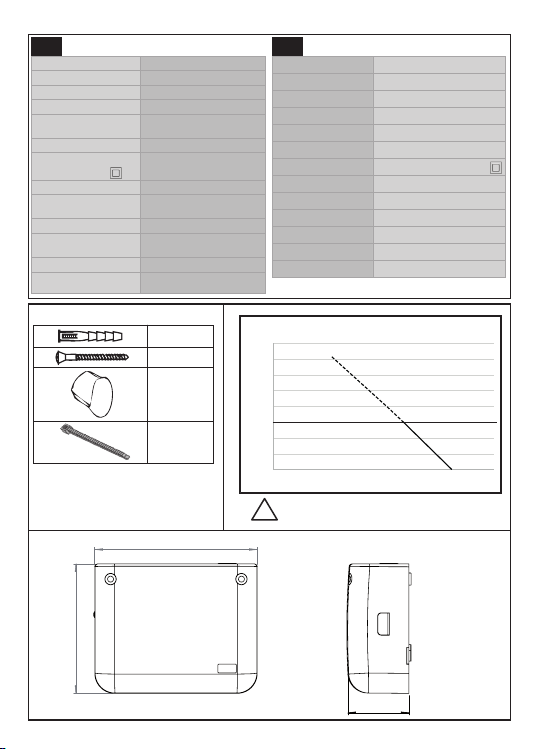

Caractéristiques générales

Type CD 01

Débit Max (Litres/Heure) 10 ±15%

Capacité du réservoir 175 ml

Refoulement max 6 m

Diamètre intérieur du tube

d’entrée des condensats 22 mm

Diamètre intérieur du tube

d’évacuation 8 -10 mm

Alimentation bloc pompe 220 − 240 V~

50 − 60 Hz

Puissance Absorbée Max 22 W

Protection thermique

Déclenchement

à 130°C et

réenclenchement

automatique

Température max de l’eau 55°C

Temp. Max. admissible par

intermittence 55°C - S3 15 %

pH min 4

Puissance max. chaudière 25 kW

General characteristics

Typ CD 01

Flow rate Max (litre/

hour) 10 ±15%

Tank capacity 175 ml

Maxi. horizontal

discharge 6 m

Inside diameter of

condensate inlet pipe 22 mm

Inside diameter of the

outlet pipe 8 -10 mm

Voltage 220 − 240 V~

50 − 60 Hz

Maximum power

consumption 22 W

Thermal protection Trips at 130°C and

then automatically

resets

Maximum temperature

of water 55°C

Maximum allowable

temperature 55°C - S3 15 %

Min. pH 4

Max. output of the boiler 25 kW

Technische Daten

Typ CD 01

Max. Durchfluss (Liter

pro Std.) 10 ±15%

Behältervolumen 175 ml

max. Förderhöhe 6 m

Anschluss

Kondensatzulauf 22 mm

Abgangsschlauch

druckseitig 8 -10 mm

Stromversorgung 220 − 240 V ~

50 − 60 Hz

max. Stromaufnahme 22 W

Überhitzungsschutz

legt den Motor bei einer

Temperatur von 130°C

still, nachdem der Motor

abgekühlt ist, wird er

automatisch freigegeben

Maximale

Abwassertemperatur 55°C

Zul. Höchsttemperatur

(mit Unterbrechung) 55°C - S3 15 %

pH-Wert mindestens 4

Max. Leistung des

Heizkessels 25 kW

Características generales

Tipo CD 01

Caudal Max (litro/hora) 10 ±15%

Volumen del depósito 175 ml

Propulsión máx. 6 m

Diámetro interior del

tubo de entrada de los

condensados 22 mm

Diámetro (idem) interior de

evacuación 8 -10 mm

Alimentación bloque bomba 220 − 240 V~

50 − 60 Hz

Máxima potencia absorbida 22 W

Protección térmica Se dispara a

130°C y se reinicia

automáticamente

Temperatura máxima del

agua 55°C

Temperatura máx.

admissible (periodos cortos) 55°C - S3 15 %

pH min 4

Potencia máxima de caldera 25 kW

Caratteristiche generali

Tipo CD 01

Portata Max (litri/ora) 10 ±15%

Capacità del serbatoio 175 ml

Mandata max 6 m

Diametro interno del tubo

di ingresso delle consense 22 mm

Diametro interno del tubo

di evacuazione 8 -10 mm

Alimentazione blocco

pompa 220 − 240 V~

50 − 60 Hz

Max potenza assorbita 22 W

Protezione termica Interviene a 130°C

e si ripristina

automaticamente

Temperatura massima

dell’acqua 55°C

Massima temperatura

ammessa ad intermittenza 55°C - S3 15 %

ph minimo 4

Potenza massima della

caldaia 25 kW

Características gerais

Tipo CD 01

Caudal Max (litro/hora) 10 ±15%

Capacidade do depósito 175 ml

Descarga máx. 6 m

Diâmetro interior da

tubagem de entrada dos

condensados 22 mm

Diámetro interior de

evacuação 8 -10 mm

Alimentação bloco da

bomba 220 − 240 V~

50 − 60 Hz

Potência absorvida máxima 22 W

Protecção térmica Dispara aos

130°C e reinicia

automaticamente

Temperatura max. da água 55°C

Temperatura máxima

admissível

Por períodos curtos

intermitência

55°C - S3 15 %

pH mini 4

Pôtencia máxima da

caldeira 25 kW

技術數據

类型 CD 01

最大排水量（升/小时） 10 ±15%

水箱容积 175 毫升

最大水平扬程 6 米

冷凝器入水管内径 22 毫米

排水管内径 8 -10 毫米

额定电压 220 − 240 V~ / 50 − 60 Hz

最大消耗功率 22 W

热保护 130°C 时停止工作并自动重启

最高水温 55°C

最高水温间歇地 55°C - S3 15 %

最小PH值 4

热水器最大输出 25 kW



CD 01 

10 ±15% l/saat (

175 ml 

6 m 

22 mm 



8-10 mm 

220−240 V~

50−60 Hz 

22 W 

130 



55°C 

55°C - S3 15 % 



4

25 kW 



X 2

X 1

147

117

0 2 4 6 8 10 12

h (m)

Qv (l/h)

MAXIMAL RECOMMENDED

PUMPING HEIGHT

+/-15%

ATTENTION ! PERFORMANCES COULD

CHANGE AS THE PIPES USED

Table des matières

Autres manuels SFA Pompe à eau

SFA

SFA SANICUBIC 1 WP Manuel

SFA

SFA SANICUBIC 1 Manuel utilisateur

SFA

SFA SANICOM 1 Manuel

SFA

SFA SANICOM 2 Manuel utilisateur

SFA

SFA SANICONDENS PRO Manuel

SFA

SFA SANICONDENS Best CD10 Manuel utilisateur

SFA

SFA SANITOP Manuel d'utilisation

SFA

SFA SaniCondens Eco Manuel utilisateur

SFA

SFA SANIACCESS Manuel utilisateur

SFA

SFA Sanicondens Clim Cassette Manuel utilisateur

SFA

SFA SANICONDENS PRO Manuel utilisateur

SFA

SFA SFA SANISPEED Manuel utilisateur

SFA

SFA SANICONDENS CLIM MINI Manuel utilisateur

SFA

SFA SANIACCESS3 Manuel utilisateur

SFA

SFA SANIFOS Series Manuel utilisateur

SFA

SFA sanidouche flat Manuel utilisateur

SFA

SFA Sanicondens Clim Deco Manuel utilisateur

SFA

SFA SANICONDENS PRO Manuel

SFA

SFA SANICONDENS PRO Manuel utilisateur

SFA

SFA SANIPRO XR UP Manuel utilisateur

SFA

SFA sanipump 2 Manuel utilisateur

SFA

SFA SANIPUMP macerator Fiche technique

SFA

SFA SANICUBIC SC Series Manuel utilisateur

SFA

SFA SANIPUDDLE Manuel utilisateur

Manuels Pompe à eau populaires d'autres marques

Neptun

Neptun NPHW 5500 Manuel utilisateur

Sensidyne

Sensidyne Gilian BDX-II Instructions d'installation et d'utilisation

Draper

Draper 47808 Manuel utilisateur

Trolla

Trolla 12820 Manuel utilisateur

Sunfab

Sunfab SVH Series Manuel utilisateur

WilTec

WilTec 50740 Manuel utilisateur

Fieldmann

Fieldmann FVC 5015 EK Manuel utilisateur

Everbilt

Everbilt EFSUB5-122HD Manuel utilisateur

Graco

Graco Husky 3300e Manuel utilisateur

esotec

esotec 101018 Manuel utilisateur

moyno

moyno 2000 CC Manuel utilisateur

Becker

Becker BASIC VASF 2.80/1-0.AC230 Manuel utilisateur

Sykes AmeriPumps

Sykes AmeriPumps GP100M Guide de dépannage

DUROMAX

DUROMAX XP WX Series Manuel utilisateur

BRINKMANN PUMPS

BRINKMANN PUMPS SBF550 Manuel utilisateur

Franklin Electric

Franklin Electric IPS Manuel utilisateur

Xylem

Xylem e-1532 Series Manuel utilisateur

Milton Roy

Milton Roy PRIMEROYAL Manuel utilisateur
