SERBLIN & SON Frankie Manuel utilisateur
2
Indice/index
3 Istruzioni sulla sicurezza
4 Iniziare
Accessori
Connessioni audio
Collegamento alimentazione AC
5 Pannello posteriore
Ingresso Phono
6 Pannello frontale
On/Off
7 Regolazione Volume
Selezione ingressi analogici
8-9 Telecomando
Streamer ( solo Frankie Plus )
Connessione rete ( solo Frankie Plus )
10-11 USB-OTG ( solo Frankie Plus )
Ingressi digitali ( solo Frankie Plus )
12 Garanzia
23 Versioni e caratteristiche di base
13 Security instructions
14 To start
Accessories
Audio connections
Connect to AC power
15 Back panel
Phono input
16 Front panel
On/Off
17 Volume regulations
Analog input selection
Remote control
18-19 Streamer ( Frankie Plus only )
Network connections ( Frankie Plus only )
USB-OTG ( Frankie Plus only )
20-21 Digital inputs ( Frankie Plus only )
22 Warranty
23 Versions and basic specifications
3
Importanti istruzioni sulla sicurezza
1. Leggi e segui tutte le istruzioni.
2. Conserva questo manuale in un luogo sicuro per una facile consultazione.
3. Presta attenzione a tutti gli avvisi.
4. Non utilizzare questo apparecchio vicino all'acqua.
5. Pulire solo con un panno asciutto e privo di lanugine.
6. Non bloccare le aperture di ventilazione. Installa in conformità con le presenti
istruzioni.
7. Non installare vicino a fonti di calore come radiatori, termoregolatori, stufe o
altri apparecchi (inclusi gli amplificatori) che producono calore.
8. Proteggere il cavo di alimentazione dall'essere calpestato o pizzicato in parti-
colare su spine, prese di corrente e punti dove escono dall'apparato.
9. Utilizzare solo collegamenti / accessori specificati dal produttore.
10. Utilizzare solo carrelli, supporti, treppiedi, staffe o tavoli specificati dal pro-
duttore o venduti con questo apparato.
Quando si utilizza un carrello, prestare attenzione quando si sposta la combina-
zione carrello / apparecchio per evitare lesioni dovute al ribaltamento.
11. Scollegare questo apparecchio durante i temporali o se non viene utilizzato
per lunghi periodi di tempo.
12. Per tutte le riparazioni rivolgersi a personale qualificato. La ma-
nutenzione è necessaria quando l'apparecchio è stato danneggiato
in qualche modo, se il cavo di alimentazione o la spina sono dan-
neggiati, se è stato versato del liquido o sono caduti oggetti dentro
l'apparecchio, se l'apparecchio è stato esposto a pioggia o umidità,
se non funziona normalmente o è caduto.
13. Non esporre questo apparecchio a gocciolamenti o spruzzi e assicurarsi che
nessun oggetto riempito di liquidi, come vasi, sia posizionato sull'apparecchio.
14. Per scollegare completamente questo apparecchio dalla rete AC, scollegare
la spina del cavo di alimentazione dalla presa AC.
15. La spina di alimentazione del cavo di alimentazione deve rimanere facilmen-
te accessibile.

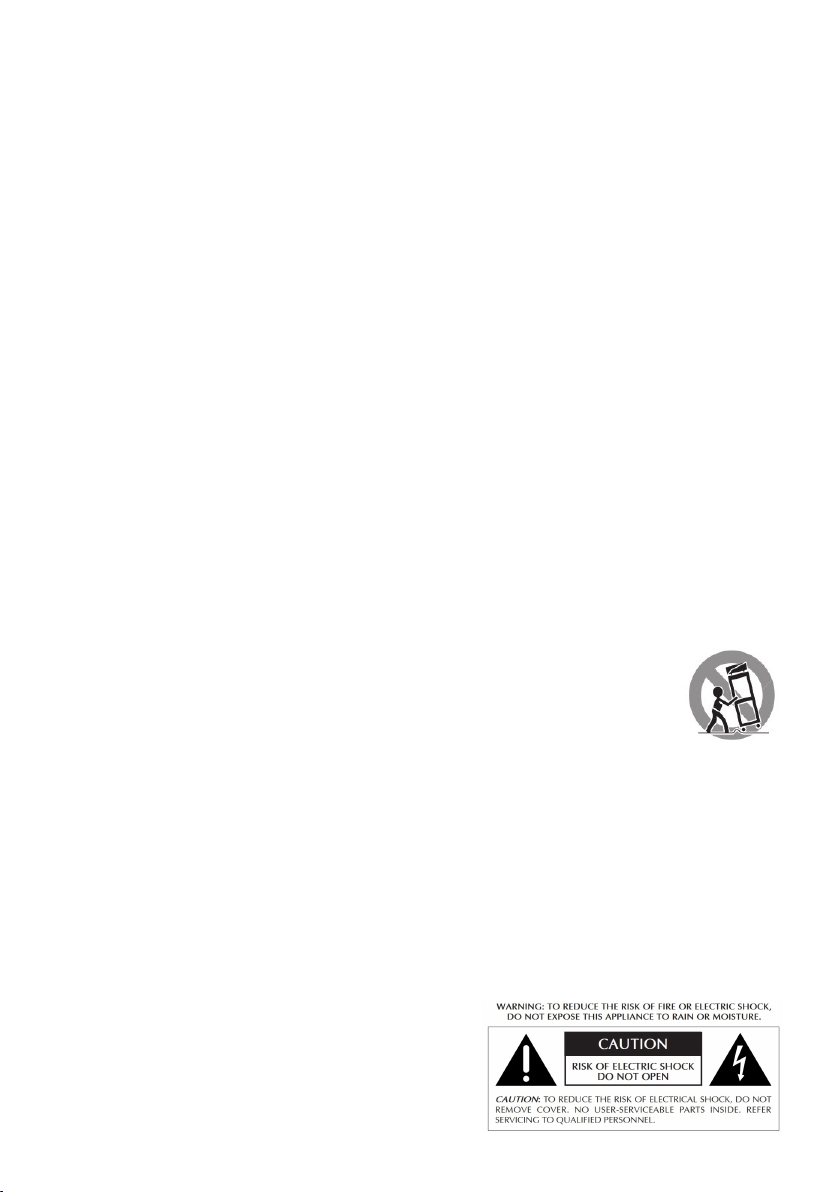

Il lampo con il simbolo di una freccia all'interno di un triangolo equilatero avverte
l'utente della presenza di una "tensione peri-
colosa" non isolata all'interno del contenitore
del prodotto che può essere di entità sufficien-
te a costituire un rischio di scossa elettrica per
le persone.
4
Grazie
Ti ringraziamo per la fiducia accordataci acquistando il nostro Frankie.
Frankie è diverso da un comune amplificatore, è un apparecchio progettato e
costruito con la passione e l’attenzione di artigiani di lungo corso.
Frankie incorpora circuitazioni originali sviluppate e messe a punto in casa no-
stra attraverso moltissime simulazioni al computer nonché lunghe sedute
d’ascolto per verificarne i risultati.
Siamo convinti di offrirti uno dei migliori apparecchi artigianali oggi disponibili.
Iniziare
Apertura della confezione.
Ispezionare il prodotto per eventuali danni dovuti al trasporto e chiamare imme-
diatamente il rivenditore se ne venissero riscontrati.
Non collegare l'unità alla presa di corrente nel caso siano stati riscontrati danni.
Consigliamo di conservare tutti i materiali di imballaggio in modo che l'unità pos-
sa essere spedita facilmente e in sicurezza in caso di necessità.
Accessori
Frankie viene fornito con i seguenti accessori:
• Cavo di alimentazione AC.
• Libretto istruzioni.
Connessioni audio
Prima di effettuare le connessioni all’apparecchio è preferibile assicurarsi di non
avere addosso una elevata carica elettrostatica.
Per evitare scosse statiche, toccare qualsiasi superficie collegata a terra, come il
telaio di qualsiasi componente che utilizza una spina a 3 poli con messa a terra,
o qualunque altro elemento che conduca elettricità a terra come ad esempio i
tubi di ingresso e uscita dei termosifoni o qualunque altro elemento metallico
collegato a terra.
Collegamento all'alimentazione AC.
Se la spina del cavo di alimentazione e la terminazione a parete della tua presa
5

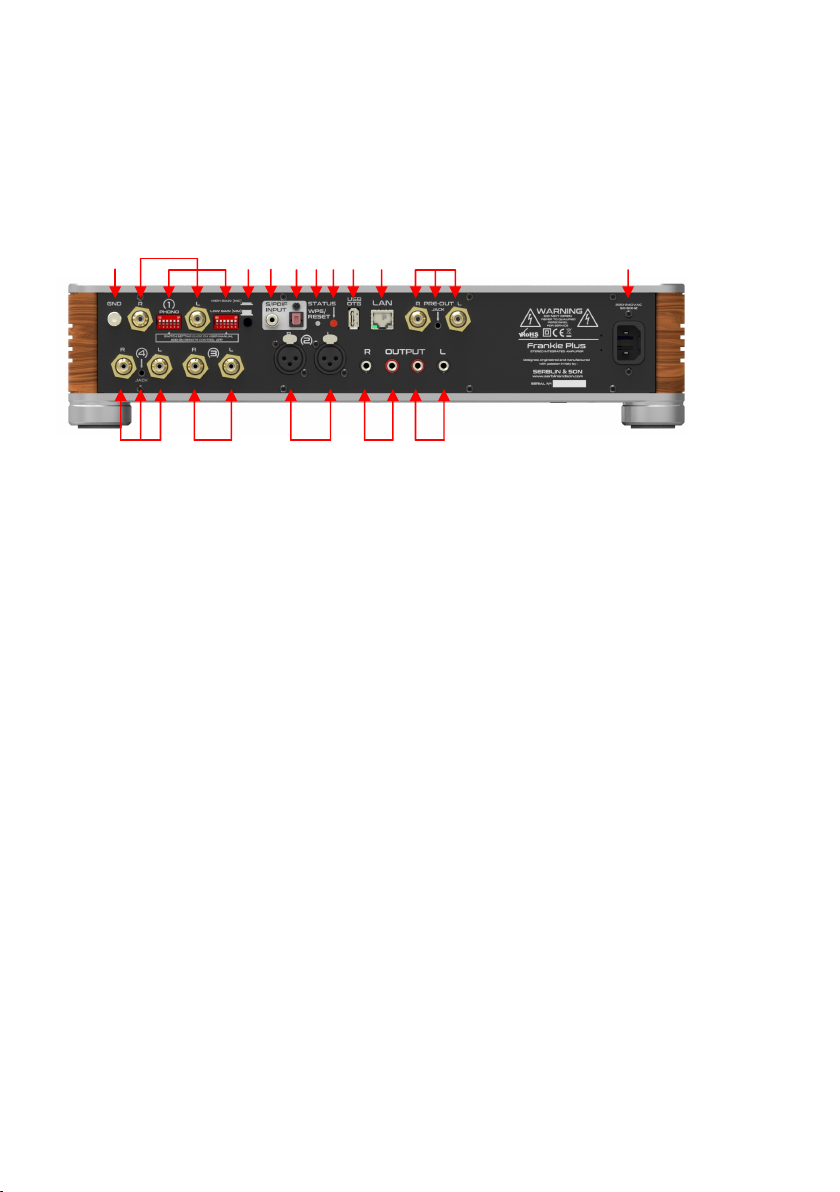

1. Massa telaio giradischi
2. Ingresso Giradischi
3. Selettori carico testina giradischi
4. Selettore gain MM/MC
5. Ingresso S/PDIF coassiale ( solo
Frankie Plus )
6. Ingresso S/PDIF ottico ( solo
Frankie Plus )
7. Tasto setup wi-fi ( solo Frankie
Plus )
8. Indicatore stato streamer ( solo
Frankie Plus )
9. Presa USB OTG ( su Frankie la
presa funziona solo come ali-
mentazione 5v )
10. Presa rete cablata LAN ( solo
Frankie Plus )
11. Uscita preamplificatore
RCA + Jack 3,5mm
12. Presa alimentazione AC
13. Ingresso linea 4, RCA + Jack
3,5mm
14. Ingresso linea 3, RCA +Jack
3.5mm
15. Ingresso linea 2, XLR bilanciato
16. Uscita diffusore destro
17. Uscita diffusore sinistro

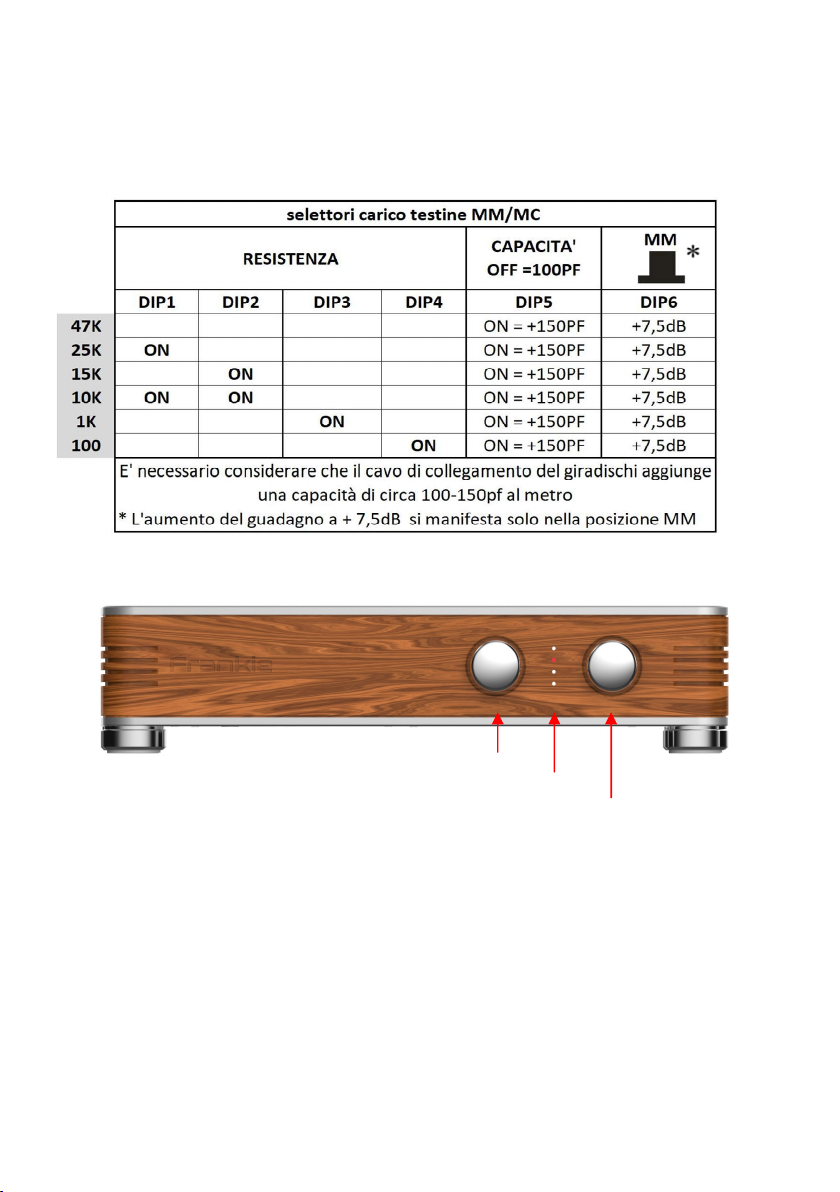

Ingresso Phono
Per adattare al meglio le caratteristiche della tua testina, leggi le caratteristiche
tecniche riportate dal produttore della medesima e seleziona, in base alla se-
guente tabella, i valori di resistenza (Ohm o Kohm) e capacità (PF - picofarad)
suggeriti dal costruttore.
Per la maggior parte dei casi le testine MM si adattano ad un carico di 47K e
150PF ( quindi con tutti i DIP in posizione off ).
Il DIP6 consente di aumentare il guadagno del preamplificatore nel caso in cui la
testina abbia una tensione sensibilmente inferiore ai 3mV.
Per il 99% dei casi non sarà necessario attivare questo switch.
Le testine MC necessitano generalmente di un carico resistivo basso o molto
AC non dovessero essere compatibili, contatta il rivenditore o Serblin & son.
Frankie utilizza la classe di isolamento 2 pertanto la spina è sprovvista di colle-
gamento di terra.
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17
Pannello posteriore
6
On/Off
Frankie si accende ruotando la manopola del volume in senso orario.
Noterai lo scatto di un relè mentre i 4 led del selettore ingressi cominceranno a
lampeggiare per indicare lo stato di preriscaldamento.
Trascorsi circa 30 secondi noterai lo scatto di un secondo relè mentre i led ces-
sano di lampeggiare ed uno di essi si illuminerà in rosso.
Il led rosso indica l'attuale ingresso attivato.
All'accensione Frankie ripristina la posizione del selettore rilevata prima dell'ulti-
mo spegnimento.
Per spegnere Frankie basta ruotare la manopola del volume in senso antiorario
fino a quando tutti i led del selettore ingressi cominceranno a lampeggiare.
La sequenza del lampeggio di spegnimento è volutamente diversa da quella di
On/Off -Volume
Indicatore ingressi
1
2
3
4
Selettore ingressi
Pannello frontale
basso mentre non necessitano di adattamenti di capacità.
Pertanto utilizzando testine MC si attiveranno prevalentemente i DIP3 e 4 men-
tre andrà premuto il tastino MM/MC nella posizione HIGH GAIN.
7
accensione ed è fatta in questo caso da due flash ravvicinati e da una pausa.
Frankie si spegne dopo aver ripetuto 6 volte la sequenza.
Se dovessi aver attivato lo spegnimento involontariamente, puoi interrompere la
sequenza all'istante semplicemente ruotando in senso orario la manopola prima
del termine della medesima.
Frankie si spegne in ogni caso da solo se per circa 20 minuti continuativi non
rileva segnali ai suoi ingressi.
Regolazione Volume
Dopo l'accensione, il livello del volume è a circa il 20% della scala.
Dovrai ruotare la manopola in senso orario fino a raggiungere il livello d'ascolto
desiderato.
Noterai che la manopola risponde in modo diverso dalla gran parte degli amplifi-
catori commerciali in quanto Frankie è dotato di una raffinata soluzione circuitale
che utilizza una bancata di resistenze commutate da relè.
Pertanto mentre giri la manopola noterai che il ritmo di crescita del livello è più
lento di quanto probabilmente ti saresti aspettato così dovrai ruotarla più volte.
Mentre ruoti la manopola, potrai notare una sequenza di “click” provenienti dai
relè interni all'apparecchio; non ti preoccupare, questo è perfettamente normale
ed anzi è un carattere distintivo di Frankie.
Selezione ingressi analogici
Il selettore ingressi ruota indefinitamente quindi ad ogni scatto in senso orario o
antiorario corrisponderà uno scorrimento sequenziale della posizione del led
rosso sui 4 ingressi.
Abbiamo scelto di non associare nomi ai 4 led sia per ragioni di design sia per
non confondere, con indicazioni predeterminate, tutte le possibili scelte dell'uten-
te sulle sorgenti da collegare.
Sul pannello posteriore gli ingressi analogici sono indicati con i numeri da 1 a 4
quindi è facile ricordare la corrispondenza dei led frontali da 1 a 4 cominciando
dal più in alto.
8

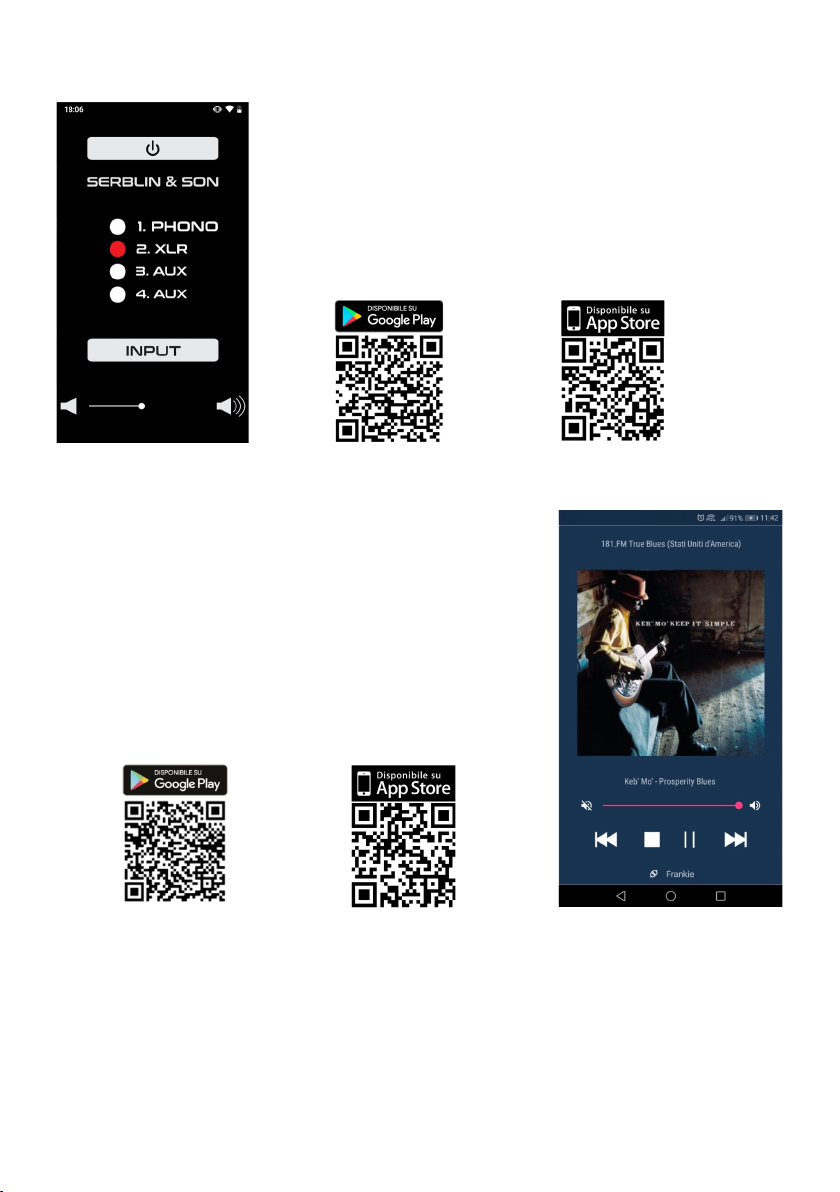

Telecomando
Frankie risponde al tuo smartphone o tablet tramite l'appli-
cazione dedicata scaricabile dagli App store, dal nostro
sito web www.serblinandson.com oppure inquadrando i
seguenti QR code.
Streamer ( disponibile solo su Frankie Plus ).
Frankie Plus offre uno streamer integrato con connes-
sione LAN, Wi-Fi e supporto Bluetooth®..
Per utilizzare queste funzionalità è necessario scarica-
re e installare su smartphone o tablet l’apposita appli-
cazione Airlino® per Android o iOS.
Puoi scaricare l’applicazione inquadrando i QR code
qui sotto dal nostro sito web www.serblinandson.com
Connessione rete ( solo Frankie Plus )
1. Accendi l’amplificatore ed attendi l’avvio del modulo streamer.
Lo stato dello streamer è segnalato dall’attività del led RGB presente nel pannel-
lo posteriore indicato con la sigla “STATUS” .
Il led lampeggia di colore blu per circa 20 secondi poi diventa rosso di luce fissa.
In questa condizione, led rosso fisso, lo streamer è pronto per essere collegato
alla rete.
9
Lancia l’applicazione Airlino® e segui le istruzioni seguenti per connettere Fran-
kie Plus alla rete domestica.
Se scegli la connessione cablata è sufficiente
connettere un cavo LAN all’omonima presa sul
pannello posteriore.
Troverai il tuo device nell’app con evidenziata la
connessione cablata
Se preferisci utilizzare la connessione wi-fi do-
vrai seguire la procedura indicata in seguito.

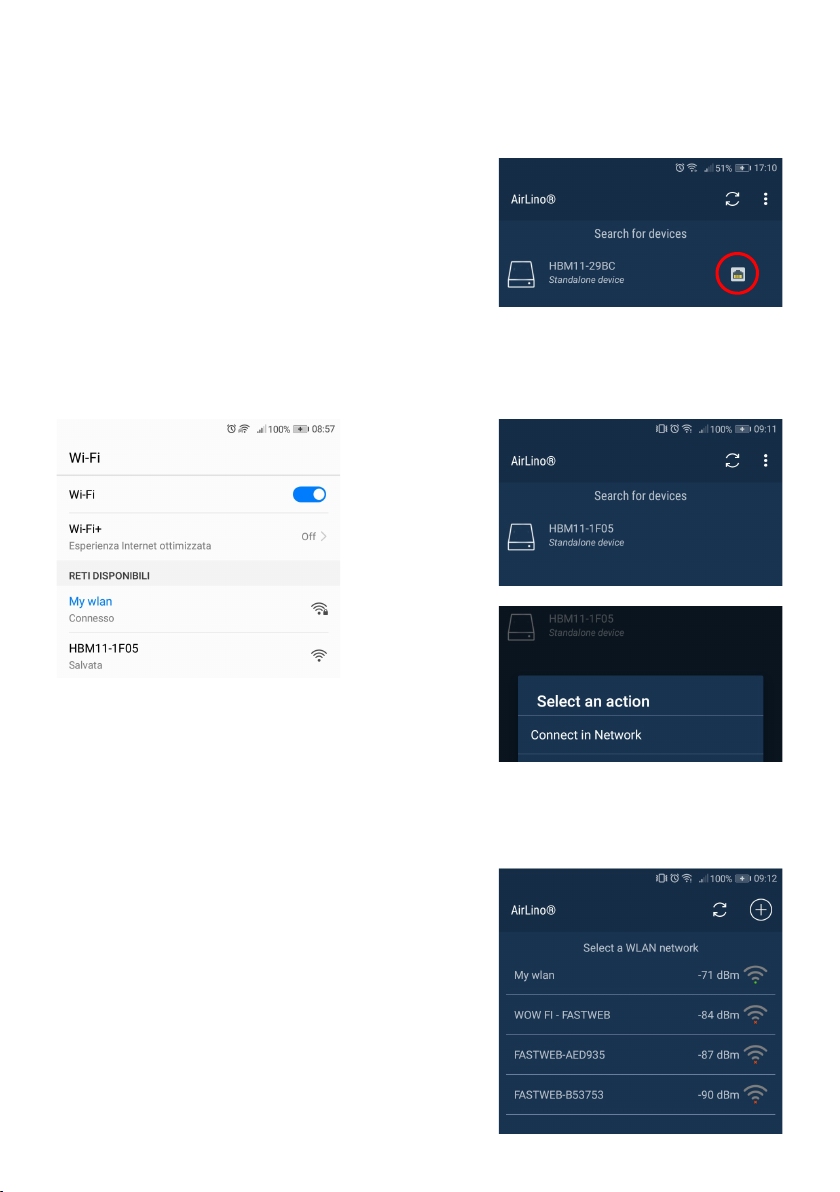

1.Apri il menù di configurazione reti wi-fi del tuo telefono o tablet e seleziona la
rete “HBM11-xxxx”
2. Lancia l’applicazione Airlino®, seleziona il de-
vice HBM11-xxxx e clicca “ connect in network”
3. Scegli la rete alla quale vuoi collegare il tuo Frankie Plus ed inserisci la
password della tua rete.
Clikka “finish”, poi seleziona il tuo device.
Una volta associato alla rete desiderata,
l’apparecchio si collegherà in automatico alla
medesima ad ogni accensione.
Se fosse necessario reimpostare la connessione
di rete, ad esempio per collegare l’apparecchio
ad una rete diversa, è sufficiente dissociare la
connessione attuale tenendo premuto per alme-
no 6 secondi il tastino WPS/RESET nel pannello
posteriore riportando così il sistema allo stato
iniziale di fabbrica.
10
USB OTG ( solo Frankie Plus )
Alla porta USB OTG è possi-
bile collegare una chiavetta
USB contenente files audio di
vari formati (Mp3, AAC, Vor-
bis, Opus, PCM, WMA, AC3,
FLAC, ALAC, APE, Wa-
vPack) con risoluzione fino a
24bit
192 khz.

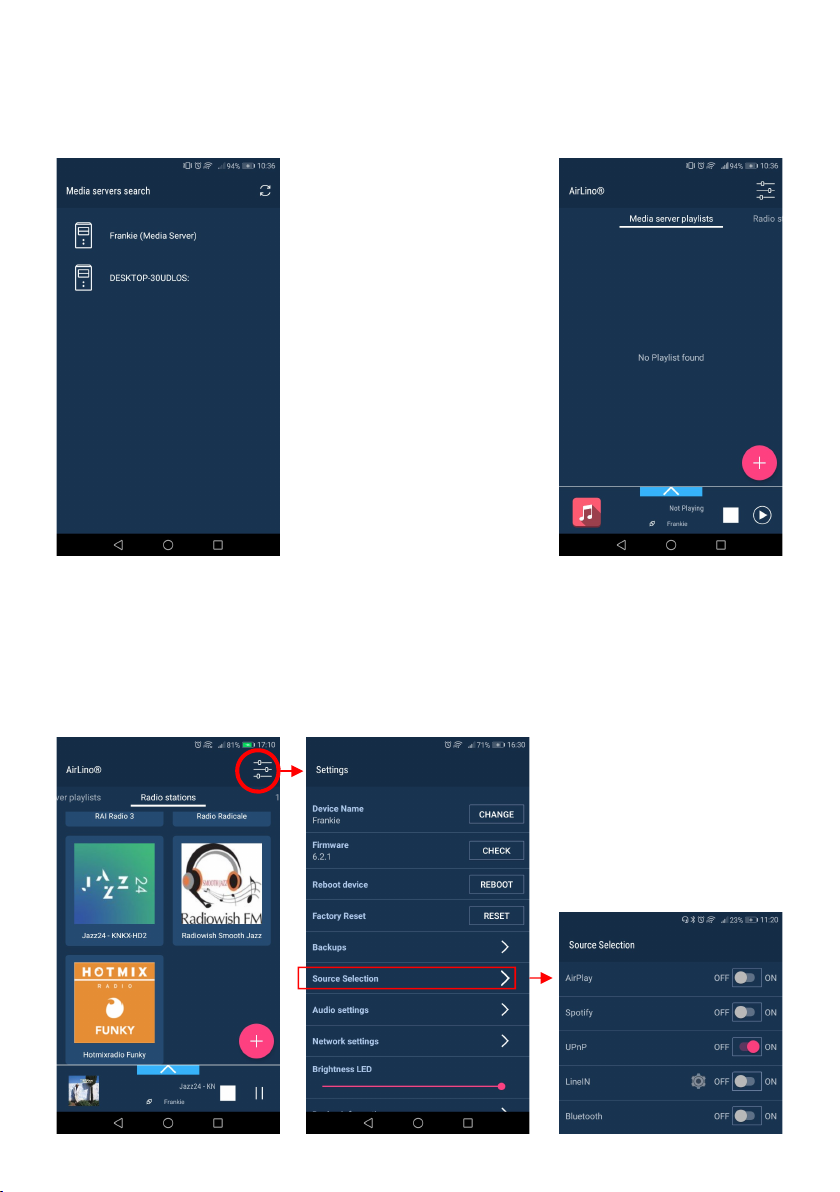

Clikka sull’icona del tuo Frankie media server o su quelle di altri media server
eventualmente presenti nella tua rete, poi su “+” per aggiungere la tua playlist
prelevando i files dai server disponibili.
Menù impostazioni
Table des matières
Langues :
Autres manuels SERBLIN & SON Amplificateur
