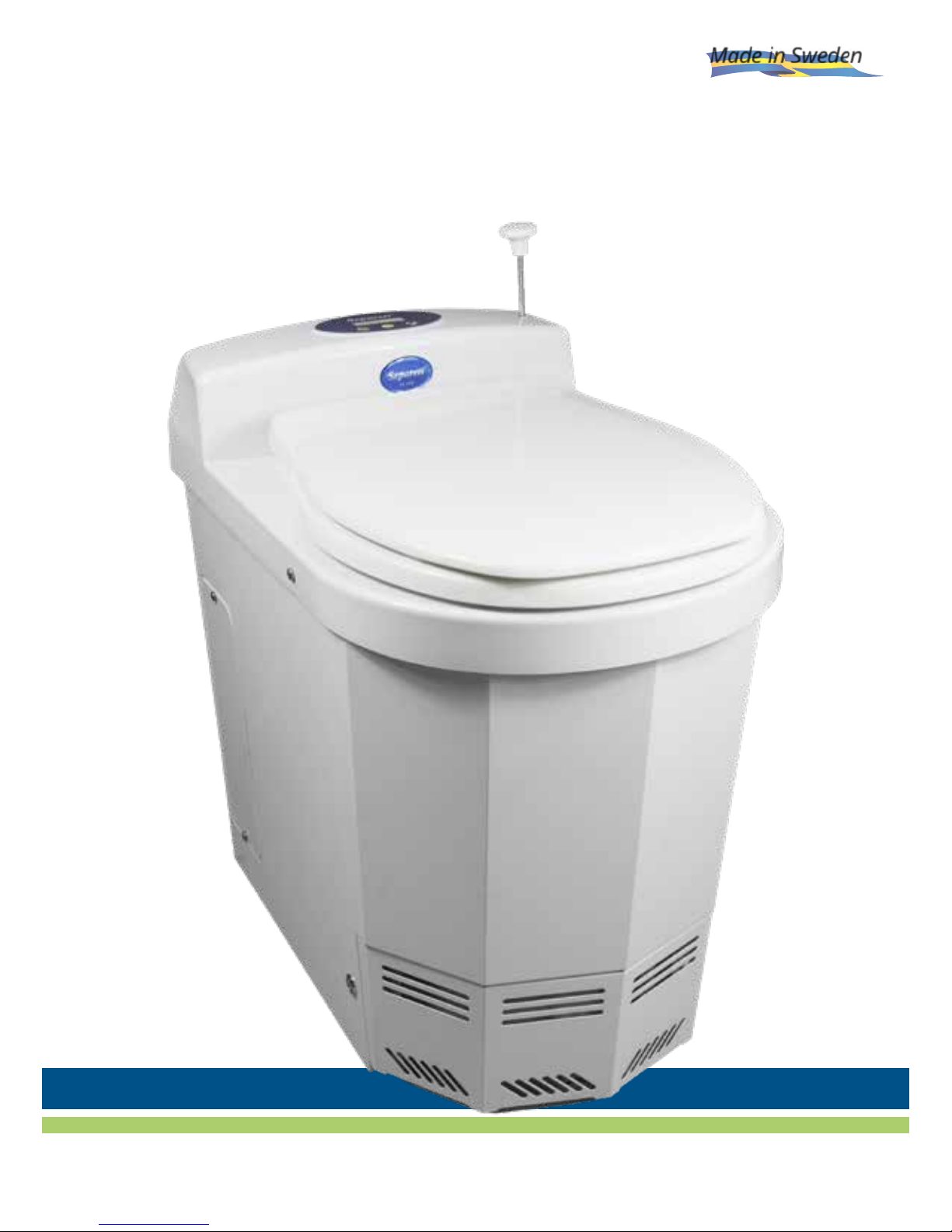

Separett FLAME 8000 Manuel utilisateur
Användarmanual – Ohjekirja – User manual
Made in Sweden
FLAME 8000
3
I 40 år har vi på Separett utvecklat kvalitativa och
funktionella toalettlösningar som inte begränsas av
tillgången på vatten och avlopp. Idag förenklar våra
toaletter vardagen och fritiden för hundratusentals
människor över hela världen.
För oss inom Separett-familjen är det allra viktigaste
att den toalettlösning du har valt håller hög kvalitet,
har hög driftsäkerhet och kräver minimalt underhåll.
Att du får ett bekymmersfritt ägande, helt enkelt.
Med Flame 8000 har du valt en toalettlösning
som är både enkel att använda och sköta. I den
här användarmanualen nns all information du
behöver för att använda den rätt!
Välkommen till Separett-familjen!
Grattis till din nya FLAME 8000
Framtidens toaletter
4
Flame 8000 måste installeras på rätt sätt både för att få
god förbränning och funktion och för att garantin ska gälla.
Både inomhus och utomhus nns regler för installationen.
Följ installationsmanualen noga.
Flame 8000 behöver service regelbundet för att fungera som den ska.
Information om när servicen ska göras får du på toalettens display. Kon-
takta närmaste serviceverkstad.
Flame 8000 måste användas korrekt för att den ska fungera
bekymmersfritt. Endast påsar av den typ du fått med toaletten ska an-
vändas och endast urin, fast avfall och toalettpapper får förbrännas.
Tänk på att använda rätt förbränningsprogram så sparar du energi. Följ
instruktionen för toalettbesök noga.
Tänk på att alltid stänga av båda strömbrytarna och dra ur
kontakten innan du utför någon åtgärd i toaletten.
TÄNK PÅ!
5
Mer än hälften av våra toaletter går på export. Därför har vi anpassat displayen så att den ska
fungera på olika språk. För att ändra språk gör så här:
1. Håll inne mittenknappen i 5 sekunder. Det hörs ett pip och du kommer till användarmenyn.
2. Bläddra med höger- respektive vänsterknappen tills du kommer till SPRAK.
3. Tryck på mittenknappen.
4. Välj språk genom att bläddra med höger- respektive vänsterknappen. Du kan välja mellan engel-
ska, franska, norska eller nska.
5. Bekräfta inställningen genom att hålla inne mittenknappen tills det piper.
6. För att avsluta, bläddra fram AVSLUTA MENY. Bekräfta med ett tryck på
mittenknappen.
ÄNDRA SPRÅK
How to change language in the display:
1. Press the middle button for 5 seconds. You will hear a beep and enter the user menu.
2. Use the left and right buttons to browse until you see SPRAK.
3. Press the middle button.
4. Use the left and right buttons until you nd the language of your choice.
ENGELSKA = ENGLISH
FRANSKA = FRENCH
NORSKA = NORWEGIAN
FINSKA = FINNISH
5. Conrm the change of language by pressing the middle button until you hear a beep.
6. To exit the menu press the right button until END MENU is shown. Press the middle button to
conrm.
CHANGE LANGUAGE
Vänster Bekräfta Höger
6
7
Så här fungerar en förbränningstoalett 9
Flame består av följande delar 10
Teknisk information 11
Material 11
Övrigt 11
INNEHÅLLSFÖRTECKNING
1. FLAME 8000
5. FELSÖKNING
4. RENGÖRING OCH UNDERHÅLL
3. ANVÄNDNING
2. SÄKERHET
6. SERVICE OCH GARANTI
Säkringar 13
Temperaturgivare 14
Överhettningsskydd 14
Överbelastningsskydd 14
Batteridrift 14
Asklåda 14
Ugnslucka till brännkammare 14
Innan användning 15
Toalettbesöket 15
Tömning av asklåda 16
Långtidsförvaring 16
Vid åska 16
Meny i displayen 17
Ändra språk 17
Ändra förbränningstid 18
Se antal spolningar som återstår
innan asklådan måste tömmas 18
Se återstående tid till service 18
Allmän rengöring 19
Rengöring asklåda 19
Rengöring rökrör 19
Rengöring toalettskål 20
Rengöring ventilations- och frånluftsrör 20
Felkoder och hur du avhjälper 21
Återkommande fel 22
Serviceverkstad och prislista 23
Servicebok 23
8
9
SÅ HÄR FUNGERAR EN FÖRBRÄNNINGSTOALETT
Flame 8000 är en förbränningstoalett som vid 550 graders temperatur förbränner toalettavfall. Den
fungerar som en ugn som värms upp med hjälp av ett värmeelement. Vätskan förångas och det fasta
avfallet förbränns. Uppvärmningstiden beror på hur mycket avfall och vätska som nns i påsen som
ska förbrännas. Observera att endast urin, fast avfall och toalettpapper får förbrännas i en förbrän-
ningstoalett.
För att använda Flame 8000 placeras påsen på falluckan under toalettlocket. När besöket är klart
spolas toaletten genom att spolhandtaget trycks ned. Därefter väljs antingen förbränningsprogram
för urin eller för fast avfall. För att toaletten ska fungera optimalt är det viktigt att använda rätt pro-
gram efter varje toalettbesök. Även när förbränningsprogrammet är igång går det att använda toa-
letten.
En förbränningscykel består av tre delar:
UPPVÄRMNING
Elementet går från rumstemperatur till 550 grader. Under uppvärmningen förångas all vätska. Upp-
värmningsfasen tar 30 till 60 minuter. Tiden beror på temperaturen i rummet och hur mycket vätska
som nns i asklådan.
FÖRBRÄNNING
Det lilla förbränningsprogrammet tar 15 minuter och det stora är 35 minuter långt. Under förbrän-
ningen hålls temperaturen runt 550 grader.
NEDKYLNING
När förbränningen är klar går toaletten in i kylfasen. Elementet stängs av och bara äkten är igång.
Fläkten kyler ner toaletten tills det är 100 grader i brännkammaren.
FLÄKTEN I TOALETTEN HAR FLERA FUNKTIONER:
– När inget program är igång går äkten på cirka åtta procent av full eekt. Fukt ventileras ut ur toa-
letten och kallras från frånluftsröret förhindras.
– När ett förbränningsprogram är igång drar äkten luft genom brännkammaren. Då syresätts för-
bränningen och rök och varm luft förs ur toaletten ut genom frånluftsröret.
– Fläktprogrammet: om du trycker på äktknappen går äkten på 65 procent av full eekt i två tim-
mar och fungerar då som en badrumsäkt för att ventilera ut fukt ur rummet.
När det är dags att tömma asklådan, göra rent i asklåda och rökrör eller när toaletten
behöver servas kommer det automatiskt information i displayen.
VIKTIGT! Strömmen måste vara påslagen hela tiden när toaletten är ansluten till frånluftsröret. Fläk-
ten snurrar då och hindrar fukt från att komma in i toaletten. Stängs strömmen av måste den dras
fram från frånluftsröret och det måste då täppas igen för att inte fukt ska komma in i utrymmet där
toaletten står. (Se sid 16, ”Långtidsförvaring”)
1. FLAME 8000
Start ca 20° Slut ca 100°Ca 550°
Litet program ca 15min
Stort program ca 40 min
Kyltid ca 60min
Uppvärmningstid ca 30-60min Förbränningstid 15-40 min
Effekt 1800 W 1800 W 14 W
Förbränningsschema enligt standardinställning
35 min
35 min
10
FLAME 8000 BESTÅR AV FÖLJANDE DELAR
Utvändigt hittar du spolhandtaget och toalettens display där du får all information du behöver för
användning och skötsel. På framsidan hittar du asklådan bakom en frontplåt. Den avlägsnas helt när
det är dags att tömma askan.
Invändigt nns falluckan där påsen placeras inför toalettbesöket. När spolhandtaget trycks ner öpp-
nas luckan, påsen faller ned i asklådan och du sätter igång ett förbränningsprogram.
1. Sladd
2. Huvudströmbrytare för toaletten samt strömbrytare till
batteriet
3. Återställning av överhettningsskydd
4. Frånluftsstos
5. Säkring till batteriet
6. Luftintag
7. Lucka för styrkort
1. Display
2. Spolhandtag
3. Fallucka för påsen
1. Frontplåt som lossas för att tömma asklåda
2. Servicelucka
