Selve SP Series Manuel utilisateur
Originalbetriebsanleitung für SELVE-Antriebe
Bitte sorgfältig aufbewahren!
S. 2
DE
Operating instruction for SELVE motors
Please keep in a safe place!
P. 12
EN
Notice de réglage des moteurs SELVE
Prière de conserver cette notice !
P. 22
FR
Afstelhandleiding SELVE buismotoren
Deze handleiding zorgvuldig bewaren!
Blz. 32
NL
Instrukcja obsługi SELVE elektroniczne siłowniki
Proszę zachować instrukcję!
Blz. 42
PL
SP
2
DE
Sicherheitshinweise
1. Sicherheitshinweise
Wichtige Sicherheitshinweise für Montage und
Be trieb!
Für die Sicherheit von Personen ist es wichtig, diese
Anweisungen zu befolgen, da falsche Bedienung und
Montage zu ernsthaften Verletzungen führen kann.
Die Anweisungen sind aufzubewahren.
• Folgende Punkte sind zu berücksichtigen:
· Die geltenden Gesetze, Normen und Vorschriften
· Landesspezifische Bedingungen
· Die Vorschriften der örtlichen Energieversorgungsunter -
nehmen sowie die Bestimmungen für Feuchträume nach
VDE 0100
· Die Sicherheitshinweise der DIN EN 60335
· Der Stand der Technik zum Zeitpunkt der Installation
· Diese Betriebsanleitung sowie Betriebsanleitungen für ange-
schlossene Komponenten
• Der Anschluss des Antriebs darf nur durch autorisiertes Fach-
personal vorgenommen werden. Bei der Installation oder
Wartung ist die Anlage spannungsfrei zu schalten.
• Bei Installation, Wartung oder Reparatur des Antriebs muss
eine allpolige Trennung vom Netz mit mindestens 3 mm Kon-
takt öffnungsweite pro Pol vorgesehen werden (DIN EN 60335).
Es müssen Sicherheitsmaßnahmen gegen unbeabsichtigtes
Ein schalten getroffen werden.
• Vor der Installation des Antriebs, sind alle nicht benötigten
Leitungen zu entfernen und jegliche Einrichtung, die nicht für
die Betätigung mit Kraftantrieb benötigt werden, außer Betrieb
zu setzen.
• Die Betriebsanleitung ist Bestandteil des Gerätes und der
Gewährleistungsbedingungen. Sie ist dem Elektriker und dem
Benutzer zu überreichen.
Warnung!
DE
DE
3
Sicherheitshinweise
• Die Anlage ist häufig auf mangelnde Balance oder auf Anzei-
chen von Verschleiß oder beschädigte Federn und Anschluss-
leitungen zu überprüfen und darf nicht betrieben werden, wenn
Reparaturen oder Korrekturen notwendig sind. Prüfen Sie den
Antrieb und die gesamte Anlage auf Beschädigungen. Bei
Beschädigungen am Antrieb, insbesondere der Anschluss-
leitung, darf dieser nicht in Betrieb genommen werden!
• Der Antrieb ist nur im eingebauten Zustand funktionsfähig und
darf nur im spannungsfreien Zustand angeschlossen werden.
Zur Kopplung des Antriebs mit dem angetriebenen Teil dürfen
nur Adapter und Kupplungen aus dem aktuellen SELVE-Katalog
verwendet werden. Der kleinste Wellendurchmesser beträgt für
BR 1 (= Baureihe 1) mind. 40 mm, für BR 2 mind. 50 mm und
für BR 3 mind. 60 mm. Bei Nutrohren ist ggf. eine exzentrische
Ausführung von Kupplung und Laufring zu beachten.
• Nennmoment und Einschaltdauer müssen auf die Anforde-
rungen des angetriebenen Produkts abgestimmt sein. Die
technischen Daten können dem Typenschild des Antriebs ent-
nommen werden.
• Wird ein Antrieb in einer Markise verwendet, so darf die Markise
nicht betrieben werden, wenn Arbeiten wie z. B. Wartung oder
Fensterputzen in der Nähe ausgeführt werden. Bei automatisch
gesteuerten Markisen muss die Markise bei oben genannten
Arbeiten vom Versorgungsnetz getrennt werden.
• Die Antriebe können von Kindern ab 8 Jahren und von Personen
mit verminderten physischen, sensorischen oder mentalen
Fähigkeiten oder mit mangelnder Erfahrung und Wissen
betrieben werden, wenn sie beaufsichtigt werden oder hinsicht-
lich des sicheren Gebrauchs des Gerätes unterwiesen wurden
und die damit verbundenen Gefahren verstanden haben.
• Gegenstände sind aus dem Fahrbereich fernzuhalten. Der
Fahrbereich muss während des Betriebs einsehbar sein.
Beobachten Sie die Anlage während des Betriebes und halten
Sie Personen von Ihr fern. Verwenden Sie nur verriegelte Schalt-
elemente.
4
DE
Sicherheitshinweise
• Bei Antrieben, die mit einem Schalter mit AUS-Voreinstellung
gesteuert werden, muss der Schalter in Sichtweite des Gerätes,
von sich bewegenden Teilen entfernt und in einer Höhe von über
1,5 m angebracht werden.
• Ungeschützte, bewegliche Teile des Antriebs müssen in einer
Höhe von mehr als 2,5 m vom Boden oder einer anderen Ebene,
die Zugang zum Antrieb gewährt, montiert sein. Ein Mindest-
abstand von 40 cm zwischen sich bewegenden Teilen und
benachbarten Gegenständen ist einzuhalten.
• Kindern nicht erlauben, mit ortsfesten Steuerungen zu spielen.
Fernsteuerungen von Kindern fernhalten.
• Bei Einsatz in Markisen, bei denen sich im ausgefahrenen
Zustand Anlagenteile näher als 2 m vom Boden oder einer
anderen Zugangsebene, zur Anlage befinden können, muss ein
horizontaler Mindestabstand von 40 cm zu anderen festen
Objekten gewährleistet sein.
• Im Außenbereich und bei Unterputzinstallation ist die weiße
PVC-Motoranschlussleitung im Rohr zu verlegen. Antriebe mit
PVC(H05VV-F)-Leitung dürfen nur im Innenbereich verwendet
werden. Wenn die Netzanschlussleitung des Antriebs beschä-
digt ist, muss sie durch den Hersteller, seinen Kundendienst
oder einer ähnlich qualifizierten Person ersetzt werden.
• Schäden durch falsche Handhabung, falsche Verkabelung,
Gewaltanwendung, Fremdeingriff in den Antrieb oder nachträg-
liche Veränderungen an der Anlage sowie Nichtbeachtung der
Sicherheitshinweise und dadurch entstandene Folgeschäden
fallen nicht unter die Gewährleistung.
• Verwenden Sie nur unveränderte SELVE-Originalteile und -Zube-
hör. Bitte beachten Sie hierfür den aktuellen SELVE-Katalog und
die SELVE-Website www.selve.de.
DE
DE
5
Inhaltsverzeichnis
Sehr geehrter Kunde,
Sie haben sich mit dem Kauf eines SELVE-Antriebs für ein Qualitätsprodukt aus dem
Hause SELVE entschieden. Diese Betriebsanleitung beschreibt Ihnen den Einbau und
die Bedienung des Antriebs. Bitte lesen Sie unbedingt diese Betriebsanleitung vor der
Inbetriebnahme des SELVE-Antriebs und beachten Sie die Sicherheitshinweise.
SELVE ist nach Erscheinen der Betriebsanleitung nicht haftbar für Änderungen der
Normen und Standards! Technische Änderungen vorbehalten!
1. Sicherheitshinweise ............................................................................................ 2
2. Bestimmungsgemäße Verwendung .................................................................. 6
3. Montage und elektrischer Anschluss ................................................................ 6
3.1. Einbau des Antriebs in die Welle ................................................................. 6
3.2. Ablagerung des Antriebs ............................................................................. 6
3.3. Montage und Demontage der Steckerleitung ........................................... 7
3.4. Elektrischer Anschluss ................................................................................ 8
4. Einstellung der Endlagen ................................................................................... 8
5. Technische Daten .............................................................................................. 10
6. Allgemeine Konformitätserklärung .................................................................. 11
7. Hinweise für die Fehlersuche ........................................................................... 11
8. SELVE-Service-Hotline ...................................................................................... 11
6
DE
Montage und elektrischer Anschluss
2. Bestimmungsgemäße Verwendung
Die Antriebstypen SP dürfen nur für den Betrieb von Rollläden, Markisen und (Zip-)
Screens eingesetzt werden.
3. Montage und elektrischer Anschluss
3.1. Einbau des Antriebs in die Welle
1. Laufring und Kupplung am Motor anbringen und mit der
Kupplungsicherung befestigen.
2. Den Antrieb formschlüssig in die Welle einschieben. Der Antrieb darf hierbei
keine Schläge bekommen. Laufring- und Kupplungsadapter dürfen in der Welle
kein Spiel haben.
3. Den Antrieb falls notwendig axial sichern, z. B. durch Verschrauben
der Welle mit dem Kupplungsadapter. Nicht im Bereich des Antriebs
bohren!
4. Die Welle mit dem Antrieb und der Wellenkapsel in den Lagern befestigen.
Die Motorleitung nicht knicken und so verlegen, dass keine Schäden an der
Leitung entstehen können. Um zu verhindern, dass Wasser in den Antrieb läuft,
die Motorleitung in einem Bogen nach unten verlegen, damit Fließwasser
abtropfen kann.
5. Den Behang an der Welle befestigen.
3.2. Ablagerung der Antriebe
Generell können SELVE-Antriebe über die Außenkontur des Motorkopfes oder über
einen eingesteckten Vierkant abgelagert werden. Für beide Ablagerungsmöglichkeiten
stehen verschiedene Motorlager zur Verfügung.
Außerdem können verschiedene Flansche oder Montageplatten vorgeschraubt werden.
Bei Ablagerung mit Vierkant muss hinter dem Motorlager ein mechanischer Anschlag
vorhanden sein, um ein axiales Verschieben des Vierkants zu verhindern.
DE
DE
7
Wird der Motorkopf direkt mit einem Kopfstück verschraubt oder wird ein Flansch
vorgeschraubt, muss berücksichtigt werden, dass bei Antrieben der BR 2 unbedingt
die äußeren Schraublöcher (48 mm Abstand) verwendet werden!
Die inneren Schraublöcher (29 mm Abstand) können keine Drehmomente übertragen.
Da in den äußeren Schraublöchern kein Gewinde vorhanden ist, müssen hier spezielle
Schrauben verwendet werden.
Bei BR 1 gibt es nur 2 Schraublöcher (29 mm Abstand), diese dürfen auch verwendet
werden.
Bitte folgende Schraubentypen verwenden:
• BR 1: selbstfurchende Schraube KN 1041 STS 40x12 T20
• BR 2 Kunststoff: selbstfurchende Schraube KN 1033 STS 50x14-Z
• BR 2 Metall: selbstfurchende Schraube KN 3041 SLS L40x12 T20

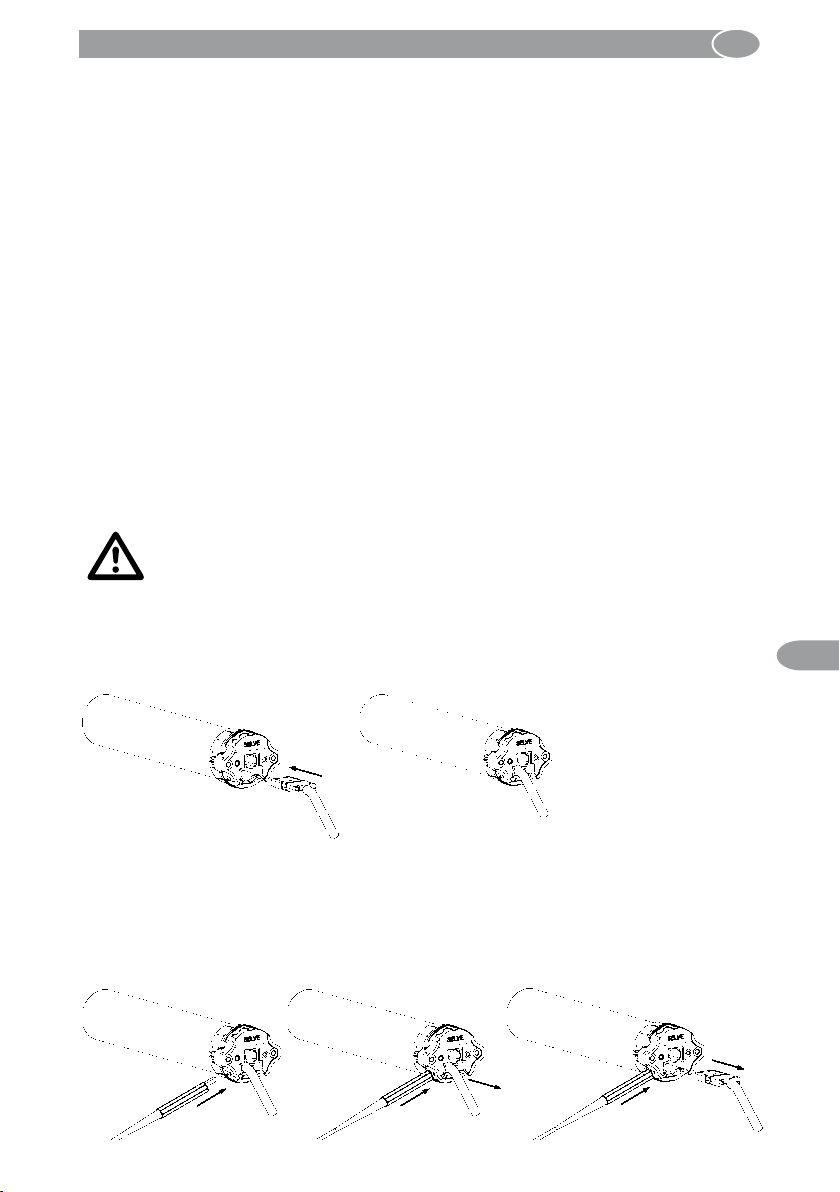

3.3. Montage und Demontage der Steckerleitung
Achtung! Verletzungsgefahr durch Stromschlag!
Anschluss nur im spannungsfreien Zustand!
Bei ausgesteckter Steckerleitung muss die Leitung spannungsfrei sein!
Zur Montage der Steckerleitung den Stecker in den Motorkopf einführen bis die Ver-
rastung hörbar einrastet.
Zur Demontage der Steckerleitung die Steckerleitung spannungsfrei schalten. Die
Verrastung des Steckers durch die seitliche Öffnung am Motorkopf lösen. Dies kann
mithilfe eines Schraubendrehers oder einer speziellen Lösehilfe erfolgen. Bei gleich-
zeitigem Drücken auf den Verrastungsclip vorsichtig an der Steckerleitung ziehen, bis
sich der Stecker löst und die Steckerleitung herausgezogen werden kann.
Montage und elektrischer Anschluss
Warnung!
8
DE
Montage und elektrischer Anschluss
3.4. Elektrischer Anschluss
1 = PE, gelb-grün
2 = AB, schwarz
3 = AUF, braun
4 = N, blau
Je nach Einbaulage müssen eventuell die Anschlüsse für
die Laufrichtung getauscht werden.
Antriebe des Typs SP dürfen nicht parallel
geschaltet werden.
4. Einstellung der Endlagen
Zum Anschluss des Einstellschalters für Antriebe ist folgendes zu beachten:
Achtung! Verletzungsgefahr durch Stromschlag!
Anschluss nur im spannungsfreien Zustand!
Die 4 Adern der Leitung des Einstellschalters (Art.-Nr. 290101) sind farblich überein-
stimmend an die Anschlussleitung des Antriebes anzuschließen.
PE = gelb-grün
N = blau
AUF = braun
AB = schwarz
Warnung!
DE
DE
9
Einstellung der Endlagen
Funktionsbeschreibung
Unabhängig davon, ob der Antrieb rechts oder links eingebaut wird gelten grundsätz-
lich folgende Regeln:
• Endschaltereinstellung obere Rollladenposition, Einstellschraube (1) drehen
• Endschaltereinstellung untere Rollladenposition, Einstellschraube (2) drehen
• Einstellschraube im Uhrzeigersinn (+) drehen, bedeutet längeren Rollladenweg
• Einstellschraube gegen den Uhrzeigersinn (-) drehen, bedeutet kürzeren Rollladen-
weg
Einstellanleitung
1. Antrieb mit Welle, aber ohne Behang in Abwärtsrichtung fahren, bis der Antrieb auto-
matisch abschaltet.
2. Nachregulieren durch Drehen der Einstellschraube (2) mit der beiliegenden Einstell-
hilfe, bis der Behang befestigt werden kann.
3. Behang befestigen.
4. Behang in Aufwärtsrichtung fahren, bis der Antrieb automatisch abschaltet.
5. Nachregulieren durch Drehen der Einstellschraube (1) mit der Einstellhilfe, bis die
gewünschte Position erreicht ist.
Linkseinbau Rechtseinbau
10
DE
Technische Daten
5. Technische Daten
Typ Drehmoment
Nm
Drehzahl
Rpm
Strom aufnahme
A
Leistung
W
SP 1/4 4 30 0,45 105
SP 1/6 6 15 0,45 105
SP 1/7 7 20 0,45 105
SP 1/10 10 15 0,45 105
SP 1/13 13 8 0,45 105
SP 2/7 7 17 0,41 95
SP 2/7 S 7 17 0,41 95
SP 2/10 10 17 0,45 105
SP 2/10 S 10 17 0,45 105
SP 2/15 15 17 0,66 152
SP 2/20 20 17 0,75 172
SP 2/30 30 17 0,95 220
SP 2/40 40 17 1,50 345
SP 2/50 50 12 1,50 345
SP 3/50 50 17 1,40 315
SP 3/60 60 12 1,10 245
SP 3/70 70 17 1,90 435
SP 3/80 80 12 1,40 322
SP 3/120 120 11 1,90 435
Diese Motore haben standardmäßig eine 2,5 m Netzleitung.
Angaben für alle Antriebstypen:
Nennspannung: 230 V AC/50 Hz
Schutzart: IP 44
Laufzeit: 4 Min.
Technische Änderungen vorbehalten.
Der A-bewertete Emissionsschalldruckpegel des Antriebes liegt wesentlich unterhalb
von 70 dB(A). Je nach Art der Anlagenbeschaffenheit ist eine Verstärkung der Antriebs-
lautstärke möglich und kann durch Einsatz geeigneter Maßnahmen (z. B. Dämmung
des Kastens, Verwendung von Schallschutzdübeln etc.) reduziert werden.
Autres manuels pour SP Series
1
Ce manuel convient aux modèles suivants
19
Table des matières
Langues :
Autres manuels Selve Moteur
Selve
Selve SEL Plus-R Mode d'emploi
Selve
Selve SEE-com 1/10 Manuel utilisateur
Selve
Selve SEL SES-RC Series Manuel utilisateur
Selve
Selve SE-R Series Mode d’emploi
Selve
Selve SP-NHK Series Manuel utilisateur
Selve
Selve SE Plus-R Mode d’emploi
Selve
Selve SE Plus-SMI Manuel utilisateur
Selve
Selve SE Plus 1/6 Manuel utilisateur
Selve
Selve SE Pro-RC Manuel utilisateur
Selve
Selve SEM Plus Manuel utilisateur
Selve
Selve SE Plus-com Manuel utilisateur
Selve
Selve SE Pro-com 1/6 Manuel d'utilisation et d'entretien
Selve
Selve SEE 2/7 Manuel utilisateur
Selve
Selve SEM Plus-RC Series Manuel utilisateur
Selve
Selve SE Pro Series Manuel utilisateur
Selve
Selve SEL Plus Mode d’emploi
Selve
Selve SES Manuel utilisateur
Selve
Selve SP Series Manuel utilisateur
Selve
Selve SEZ Manuel utilisateur
Selve
Selve SE Plus-RC Series Manuel utilisateur
