Seca 459 Manuel utilisateur
seca 459 • 1
3UHFLVLRQIRUKHDOWK
17-10-05-381-100b_2023-12S
1. VERWENDUNGSZWECK • INTENDED USE • DOMAINE D'UTILISATION • USO PREVISTO
seca 459
Pandabär • Panda Bear • Ours Panda • Oso Panda
Montageanweisung
Assembly instructions
Notice d'assemblage
Instrucciones de montaje
Beispiel/example/
exemple/ejemplo: seca 704
seca 459
=
2 •
3UHFLVLRQIRUKHDOWK
17-10-05-381-100b_2023-12S
2. SICHERHEITSHINWEISE • SAFETY PRECAUTIONS • CONSIGNES DE SÉCURITÉ • INDICACIONES DE SEGURIDAD
WARNUNG!
Verletzungsgefahr/Fehlfunktion
►Schrauben mit Drehmomentschlüssel festziehen wie in den Abbil-
dungen dargestellt
►Schraubverbindungen mindestens einmal jährlich prüfen und fest-
ziehen
WARNING!
Risk of injury, malfunction
►Tighten screws as indicated in figures using a torque wrench.
►Check and retighten screw connections at least once every year.
AVERTISSEMENT !
Risque de blessure/dysfonctionnement
►Serrer les vis avec une clé dynamométrique comme indiqué sur
les illustrations.
►Vérifier er resserrer les raccords vissés au moins une fois par an.
¡ADVERTENCIA!
Peligro de lesiones / Mal funcionamiento
►Apretar los tornilos con una llave dinamométrica como se mues-
tra en la figura.
►Comprobar y apretar las uniones roscadas al menos una vez al
año.
Instructions
for Use
seca 286
Assembly
instructions
Instructions
for Use
seca 287
Instructions
for Use
seca mBCA
555/554/552
Assembly
instructions
seca 455
seca mBCA
550/549
Assembly
instructions
seca 257/256
Instructions
for Use
seca 655/654
Instructions
for Use
seca 703
Instructions
for Use
seca 704
Instructions
for Use
seca 777
Instructions
for Use
seca 787/797
seca 459
seca 459 • 3
3UHFLVLRQIRUKHDOWK
17-10-05-381-100b_2023-12S
3. LIEFERUMFANG • SCOPE OF DELIVERY • ÉLÉMENTS LIVRÉS • VOLUMEN DE SUMINISTRO
4. KOMPATIBILITÄT • COMPATIBILITY • COMPATIBILITÉ • COMPATIBILIDAD
1x 1x 1x 1x
1x 2x 2x 2x
3.0 mm 5.3 mm M5x30 M4x10
1x1x
2x
M5x10
1x
seca 455
455 0001 009
455 0002 009
seca 704
704 7021 xxx a
seca 703
703 1321xxx a
seca 287
287 xxxx xxx
seca 286
286 xxxx xxx
seca mBCA 550
550 0010 009
550 0000 009
seca mBCA 549
549 0133 009
549 0033 009
seca 257
257 1714 009
257 2914 009
seca 256
256 1733 009
seca 777
777 xxxx xxx
seca 787
787 xxxx xxx
seca 797
797 xxxx xxx
a. ohne Messtab • without measuring rod • sans tois de mesure • sin tallímetro
4 •
3UHFLVLRQIRUKHDOWK
17-10-05-381-100b_2023-12S

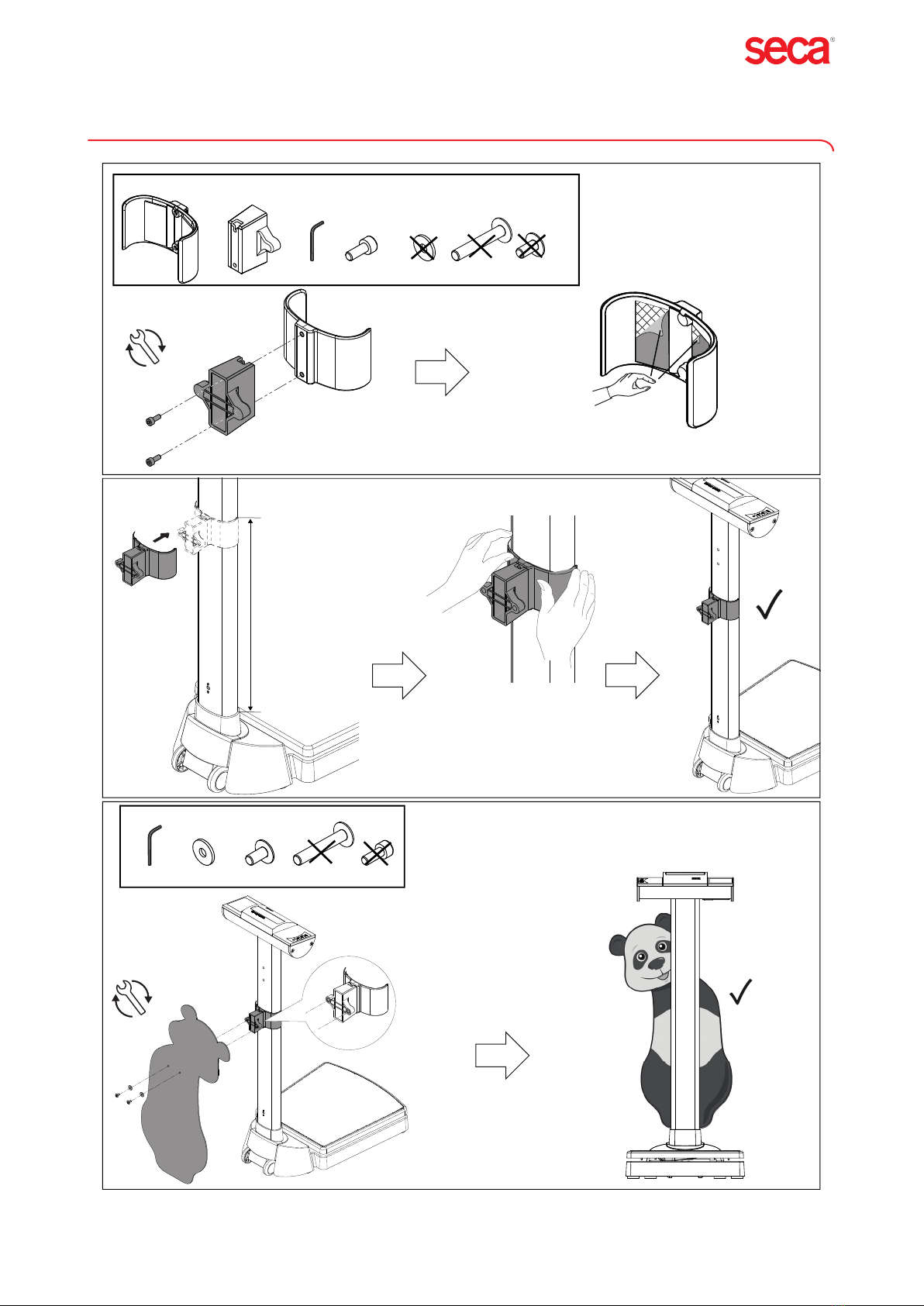

5. seca 703/seca 704:
PANDABÄR MONTIEREN • MOUNTING PANDA BEAR • MONTER L'OURS PANDA • MONTAR EL OSO PANDA
1x 2x
3.0 mm 5.3 mm M5x10M4x10
2 Nm
(2x)
1x1x
M5x30
Click!
3 s
Press!
43 cm
1x 2x 2x
3,0 mm 5,3 mm M5x10 M4x10
2 Nm
(2x)
M5x30
seca 459 • 5
3UHFLVLRQIRUKHDOWK
17-10-05-381-100b_2023-12S
6. seca 287/seca 286 • seca 257/seca 256:
seca 455:
seca 455 + seca 257:
PANDABÄR MONTIEREN • MOUNTING PANDA BEAR • MONTER L'OURS PANDA • MONTAR EL OSO PANDA
seca 287 / 286 seca 257 / 455
1x 1x
3,0 mm 5,3 mm M5x10M4x10 M5x30
0,5 Nm
(2x)
58 cm
1x
3,0 mm 5,3 mm M5x10M4x10
1x
M5x30
1x
2 Nm
(2x)
1x 2x 2x
3,0 mm 5,3 mm M5x10
M4x10
M5x30
6 •
3UHFLVLRQIRUKHDOWK
17-10-05-381-100b_2023-12S
7. seca mBCA 550/seca mBCA 549:
seca mBCA 550/seca mBCA 549 + seca 257/seca 256:
PANDABÄR MONTIEREN • MOUNTING PANDA BEAR • MONTER L'OURS PANDA • MONTAR EL OSO PANDA
1x 1x
3,0 mm 5,3 mm M5x10M4x10 M5x30
1x
3,0 mm 5,3 mm M5x10M4x10
0,5 Nm
(2x)
1x
M5x30
1x
2 Nm
(2x)
1x 2x 2x
3,0 mm 5,3 mm M5x10 M4x10
M5x30
1x
seca 459 • 7
3UHFLVLRQIRUKHDOWK
17-10-05-381-100b_2023-12S
8. seca 777/seca 787/seca 797:
PANDABÄR MONTIEREN • MOUNTING PANDA BEAR • MONTER L'OURS PANDA • MONTAR EL OSO PANDA
1x
24 cm
0HGLFDO0HDVXULQJ
6\VWHPVDQG6FDOHV
VLQFH
VHFDJPEKFRNJ
+DPPHU6WHLQGDPPো˼ো
+DPEXUJ*HUPDQ\
7
)
( LQIR#VHFDFRP
VHFDRSHUDWHVZRUOGZLGHZLWKKHDGTXDUWHUV
LQ*HUPDQ\DQGEUDQFKHVLQ
VHFDIUDQFH
VHFDXQLWHGNLQJGRP
VHFDQRUWKDPHULFD
VHFDVFKZHL]
VHFD]KRQJJXR
VHFDQLKRQ
VHFDPH[LFR
VHFDDXVWULD
VHFDSROVND
VHFDPLGGOHHDVW
VHFDVXRPL
VHFDDPpULFDODWLQD
VHFDDVLDSDFLÀF
VHFDGDQPDUN
VHFDEHQHOX[
VHFDOLHWXYD
DQGZLWKH[FOXVLYHSDUWQHUVLQ
PRUHWKDQFRXQWULHV
$OOFRQWDFWGDWDDWVHFDFRP
