SCHUNK PRONTO Instructions d'utilisation

Original Betriebsanleitung

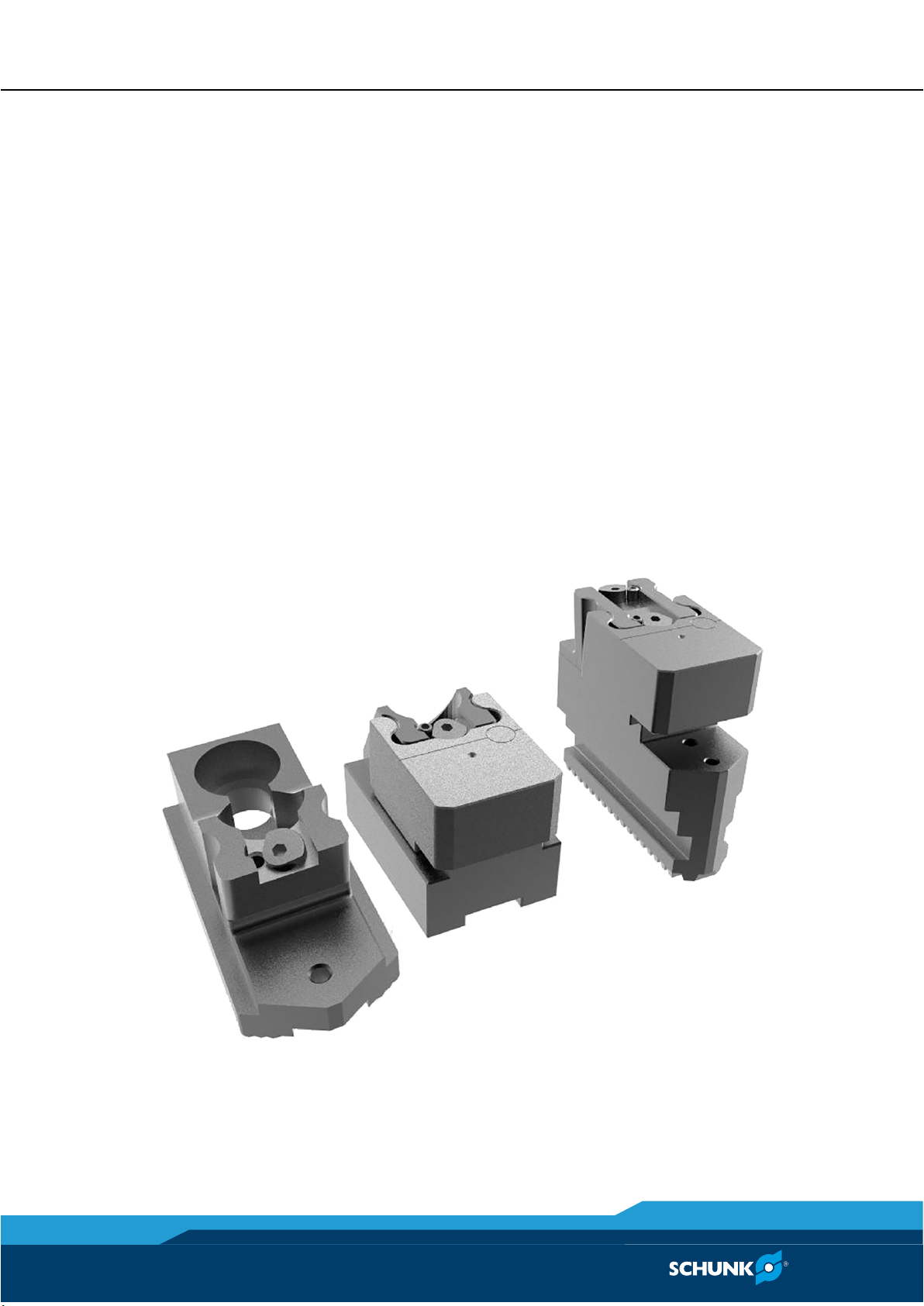

PRONTO

Backenschnellwechselsystem

Montage- und Betriebsanleitung

Superior Clamping and Gripping

Impressum

2 03.00|Backenschnellwechselsystem |de

Impressum

Urheberrecht:

Diese Anleitung bleibt urheberrechtlich Eigentum der SCHUNK GmbH & Co. KG. Sie wird

nur unseren Kunden und den Betreibern unserer Produkte mitgeliefert und ist Bestandteil

des Produktes. Ohne unsere ausdrückliche Genehmigung dürfen diese Unterlagen weder

vervielfältigt noch dritten Personen, insbesondere Wettbewerbsfirmen,

zugänglich gemacht werden.

Technische Änderungen:

Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten.

Dokumentennummer: 0189707

Auflage: 03.00 |02.06.2017|de

Sehr geehrter Kunde,

wir gratulieren zu Ihrer Entscheidung für SCHUNK. Damit haben Sie sich für höchste

Präzision, hervorragende Qualität und besten Service entschieden.

Sie erhöhen die Prozesssicherheit in Ihrer Fertigung und erzielen beste

Bearbeitungsergebnisse – für die Zufriedenheit Ihrer Kunden.

SCHUNK-Produkte werden Sie begeistern.

Unsere ausführlichen Montage- und Betriebshinweise unterstützen Sie dabei.

Sie haben Fragen? Wir sind auch nach Ihrem Kauf jederzeit für Sie da.

Mit freundlichen Grüßen

Ihre SCHUNK GmbH & Co. KG

Spann- und Greiftechnik

Bahnhofstr. 106 – 134

D-74348 Lauffen/Neckar

Tel. +49-7133-103-0

Fax +49-7133-103-2399

[email protected]

schunk.com

Inhaltsverzeichnis

03.00|Backenschnellwechselsystem |de

Inhaltsverzeichnis

Zu dieser Anleitung .................................................................................................. 4

1.1

Darstellung der Warnhinweise................................................................................. 4

1.2

Mitgeltende Unterlagen........................................................................................... 5

1.3

Trägerbacken............................................................................................................ 5

1.4

Bauteile..................................................................................................................... 5

Grundlegende Sicherheitshinweise........................................................................... 6

2.1

Bestimmungsgemäße Verwendung ......................................................................... 6

2.2

Nicht bestimmungsgemäße Verwendung................................................................ 6

2.3

Hinweise auf besondere Gefahren........................................................................... 7

2.4

Umgebungs- und Einsatzbedingungen..................................................................... 9

2.4.1

Anforderungen an die Wechseleinsätze..................................................... 10

2.4.2

Wesentliche Veränderungen ...................................................................... 11

2.5

Personalqualifikation.............................................................................................. 11

2.6

Persönliche Schutzausrüstung................................................................................ 11

Gewährleistung ....................................................................................................... 12

Schrauben-Drehmomente ....................................................................................... 12

Lieferumfang........................................................................................................... 12

5.1

Zubehör .................................................................................................................. 12

Technische Daten .................................................................................................... 13

Ausdrehen der weichen Wechseleinsätze PEW........................................................ 13

7.1

Markierung der Trägerbacken und der Spanneinsätze.......................................... 14

Wartung.................................................................................................................. 15

Zu dieser Anleitung

4 03.00|Backenschnellwechselsystem |de

Zu dieser Anleitung

Diese Anleitung enthält wichtige Informationen für einen sicheren

und sachgerechten Gebrauch des Produkts.

Die Anleitung ist integraler Bestandteil des Produkts und muss für

das Personal jederzeit zugänglich aufbewahrt werden.

Vor dem Beginn aller Arbeiten muss das Personal diese Anleitung ge-

lesen und verstanden haben. Voraussetzung für ein sicheres Arbeiten

ist das Beachten aller Sicherheitshinweise in dieser Anleitung.

Abbildungen in dieser Anleitung dienen dem grundsätzlichen Ver-

ständnis und können von der tatsächlichen Ausführung abweichen.

Neben dieser Anleitung gelten die aufgeführten Dokumente unter

(1.2, Seite 5).

Darstellung der Warnhinweise

Zur Verdeutlichung von Gefahren werden in den Warnhinweisen

folgende Signalworte und Symbole verwendet.

GEFAHR

Gefahren für Personen!

Nichtbeachtung führt sicher zu irreversiblen Verletzungen bis hin

zum Tod.

WARNUNG

Gefahren für Personen!

Nichtbeachtung kann zu irreversiblen Verletzungen bis hin zum

Tod führen.

VORSICHT

Gefahren für Personen!

Nichtbeachtung kann zu leichten Verletzungen führen.

ACHTUNG

Sachschaden!

Informationen zur Vermeidung von Sachschäden.

1.1

Zu dieser Anleitung

03.00|Backenschnellwechselsystem |de

Mitgeltende Unterlagen

• Allgemeine Geschäftsbedingungen *

• Katalogdatenblatt des gekauften Produkts *

• Sicherheits- und Montagehinweise für Nutensteine *

• Berechnung der Backenfliehkräfte, im Kapitel "Technik" des

Drehfutterkatalogs *

Die mit Stern (*) gekennzeichneten Unterlagen können unter

www.de.schunk.com heruntergeladen werden.

Trägerbacken

Spitzverzahnt

metrisch

zoll

Trägerbacke TRP-M 185/200-1

Trägerbacke TRP-Z 200-1

Trägerbacke TRP-M 185/200-2

Trägerbacke TRP-Z 200-2

Trägerbacke TRP-M 185/200-3

Trägerbacke TRP-Z 200-3

Trägerbacke TRP-M 250-1

Trägerbacke TRP-Z 250/315-1

Trägerbacke TRP-M 250-2

Trägerbacke TRP-Z 250/315-2

Trägerbacke TRP-M 250-3

Trägerbacke TRP-Z 250/315-3

Trägerbacke TRP-M 250/315-1

Trägerbacke TRP-M 250/315-2

Trägerbacke TRP-M 250/315-3

Direktverzahnt

gerade

Trägerbacke TRP-G 200

Trägerbacke TRP-G 250

Trägerbacke TRP-G 315

Fragen Sie nach unserem PRONTO-Konfigurator.

Bauteile

Abb. 1

1.2

1.3

1.4

Grundlegende Sicherheitshinweise

6 03.00|Backenschnellwechselsystem |de

Grundlegende Sicherheitshinweise

Von diesem Produkt können Gefahren für Personen und Sachen

durch falsche Handhabung, Montage und Wartung ausgehen,

wenn diese Betriebsanleitung nicht beachtet wird.

Schäden und Mängel sofort dem Betreiber melden und unverzüg-

lich instandsetzen, um den Schadensumfang gering zu halten und

die Sicherheit des Produktes nicht zu beeinträchtigen.

Es dürfen nur original SCHUNK-Ersatzteile verwendet werden.

Bestimmungsgemäße Verwendung

Das PRONTO Backenschnellwechselsystem dient zum Spannen von

zylindrischen Werkstücken auf einem 3-Backenspannfutter. Die

Ausspannlänge der Werkstücke darf 2.5 x D nicht übersteigen.

Das PRONTO Backenschnellwechselsystem kann mit dem Spann-

futter auf Werkzeugmaschinen und anderen geeigneten techni-

schen Einrichtungen eingesetzt werden.

• Das Produkt darf ausschließlich im Rahmen seiner technischen

Daten verwendet werden, (6, Seite 13).

• Das Produkt ist für industrielle und industrienahe Anwendungen

bestimmt.

• Zur bestimmungsgemäßen Verwendung gehört auch das Ein-

halten aller Angaben in dieser Anleitung.

• Die Höchstdrehzahl des Spannfutters und die notwendige

Spannkraft muss vom Betreiber für die jeweilige Spannaufgabe

nach den jeweils gültigen Normen bzw. technischen Vorgaben

des Herstellers ermittelt werden. (Siehe auch "Berechnungen

zu Spannkraft und Drehzahl" im Kapitel "Technische Daten" der

jeweiligen Spannfutter-Betriebsanleitung).

Nicht bestimmungsgemäße Verwendung

Eine nicht bestimmungsgemäße Verwendung des PRONTO

Backenschnellwechselsystems liegt z.B. vor:

• wenn es als Press- oder Stanzwerkzeug, als Werkzeughalter, als

Lastaufnahmemittel oder als Hebezeug verwendet wird.

• wenn es für Innenspannung verwendet wird.

• wenn es in nicht zulässigen Arbeitsumgebungsbedingungen

eingesetzt wird.

• wenn Werkstücke nicht ordnungsgemäß, unter besonderer Be-

rücksichtigung der vom Hersteller vorgeschriebenen Spannkräfte,

gespannt werden. (Zu beachten: Max. Spannkräfte der Backen

bzw. max. zulässige Spannkraft des eingesetzten Spannfutters).

2.1

2.2

Grundlegende Sicherheitshinweise

03.00|Backenschnellwechselsystem |de

• wenn unter Missachtung der geltenden Sicherheitsvorschriften

Personen an Maschinen oder technischen Einrichtungen arbeiten,

die nicht der EG-Maschinenrichtlinie 2006/42/EG entsprechen.

• wenn die vom Hersteller vorgeschriebenen technischen Daten

beim Gebrauch des Spannfutters überschritten werden.

Hinweise auf besondere Gefahren

GEFAHR

Mögliche tödliche Gefahr für das Bedienungspersonal bei einem

Energieausfall durch Herausschleudern oder Herabfallen des

Werkstückes!

Bei einem Energieausfall kann ein sofortiger Ausfall der Spann-

kraft des Spannfutters eintreten und das Werkstück unkontrol-

liert freigesetzt werden. Dadurch besteht Gefahr für Leib und

Leben des Bedienungspersonals und kann erhebliche Beschädi-

gungen der Anlage zur Folge haben.

• Der Maschinenhersteller und der Betreiber der Maschine

müssen, auf Grund einer von ihnen durchgeführten und do-

kumentierten Gefährdungsermittlung und Risikobeurteilung,

dafür sorgen, dass durch geeignete Maßnahmen bis zum Still-

stand der Maschine und der Sicherung des Werkstückes (z.B.

durch einen Kran oder ein geeignetes Hebezeug) die Spann-

kraft des Spannfutters erhalten bleibt.

• Die Maschinen und Einrichtungen müssen den Mindestan-

forderungen der EG-Maschinenrichtlinie entsprechen und

insbesondere wirksame technische Schutzmaßnahmen gegen

mögliche mechanische Gefährdungen besitzen.

GEFAHR

Mögliche tödliche Gefahr für das Bedienungspersonal nach

einem Backenbruch sowie bei einem Versagen des Spannfutters

nach Überschreiten der technischen Daten durch Werkstück-

verlust und wegfliegende Teile!

• Die vom Hersteller vorgeschriebenen technischen Daten beim

Gebrauch des Spannfutters dürfen niemals überschritten

werden.

• Das Spannfutter darf nur an Maschinen und Einrichtungen

eingesetzt werden, die den Mindestanforderungen der EG-

Maschinenrichtlinie entsprechen und insbesondere wirksame

technische Schutzmaßnahmen gegen mögliche mechanische

Gefährdungen besitzen.

2.3

Grundlegende Sicherheitshinweise

8 03.00|Backenschnellwechselsystem |de

GEFAHR

Mögliche tödliche Gefahr für das Bedienungspersonal durch Er-

fassen und Einziehen von Kleidung oder Haaren in die Maschine

durch Hängenbleiben am Spannfutter!

Lose Kleidung oder lange Haare können z.B. an überstehenden

Teilen am Spannfutter hängenbleiben und in die Maschine einge-

zogen werden!

• Die Maschinen und Einrichtungen müssen den Mindestanfor-

derungen der EG-Maschinenrichtlinie entsprechen und ins-

besondere wirksame technische Schutzmaßnahmen gegen

mögliche mechanische Gefährdungen besitzen.

• Mit eng anliegender Kleidung und mit Haarnetz an der

Maschine und am Spannfutter arbeiten.

GEFAHR

Mögliche tödliche Gefahr für das Bedienungspersonal bei über-

schreiten der Höchstdrehzahl des Spannfutters durch Werk-

stückverlust und wegfliegende Teile!

• Kann die Werkzeugmaschine oder die technische Einrichtung

eine höhere Drehzahl als die Höchstdrehzahl des Spannfutters

erreichen, muss eine sichere Drehzahlbegrenzung eingebaut

und die Wirksamkeit der sicheren Drehzahlbegrenzung nach-

gewiesen sein!

VORSICHT

Verletzungsgefahr durch Herabfallen der Spannbacken beim

Transport, An- und Abbau.

• Besondere Vorsicht im Gefahrenbereich beim Transport oder

dem An- und Abbau der Spannbacken.

VORSICHT

Verletzungsgefahr durch Herausfallen des Wechseleinsatzes vor

allem beim vertikalen Einsatz.

Durch fehlerhaftes Aufsetzen des Wechseleinsatzes auf die

Trägerbacke und nicht angezogene Halteschraube kann der

Wechseleinsatz herausfallen oder herausschleudern.

• Den Wechseleinsatzes vollständig auf die Trägerbacke auf-

schieben und mit der Verschlussschraube verriegeln.

Grundlegende Sicherheitshinweise

03.00|Backenschnellwechselsystem |de

VORSICHT

Quetschgefahr für Gliedmaßen durch Öffnen und Schließen der

Spannbacken beim manuellen Be- und Entladen oder beim

Auswechseln beweglicher Teile.

• Nicht zwischen die Spannbacken greifen.

• Schutzhandschuhe tragen.

• Die Sicherheits- und Unfallverhütungsvorschriften beim

Betrieb des Spannfutters, besonders beim Umgang mit Werk-

zeugmaschinen und anderen technischen Einrichtungen,

beachten.

VORSICHT

Gefahr von Beschädigungen durch falsch gewählte Spann-

stellung der Spannbacken zum Werkstück.

Durch eine falsch gewählte Spannstellung der Spannbacken zum

Werkstück können Grund- und Aufsatzbacken beschädigt

werden.

• Beachten, dass die Werkstückspannung konzentrisch ist.

• Bei einem Spannfutter mit Backenschnellwechselsystem

dürfen die Aufsatzbacken in radialer Richtung nicht über die

verwendeten Grundbacken hinausragen.

Ausnahme: Die Trägerbacke Variante 3 ragt bauartbedingt

über die Futtergrundbacke hinaus. In diesem Fall müssen die

Nutensteine immer vollständig in die Nut der Futtergrund-

backe eingeschoben sein.

VORSICHT

Verbrennungsgefahr durch Werkstücke mit hoher Temperatur!

• Beim Entnehmen der Werkstücke Schutzhandschuhe tragen.

• Automatische Beladung bevorzugen.

Umgebungs- und Einsatzbedingungen

• Spannmittel und Backenschnellwechselsystem müssen entspre-

chend dem Anwendungsfall ausreichend dimensioniert sein.

• Die Schnittstelle zwischen Trägerbacke und Wechseleinsatz und

die Verzahnung der Trägerbacke und des Spannfutters müssen

sauber und spanfrei sein.

• Nur passende Verzahnungspaarungen verwenden (z.B. 1/16“

Spannbacke auf 1/16“ Spannfutter.)

2.4

Grundlegende Sicherheitshinweise

10 03.00|Backenschnellwechselsystem |de

• Bei Baugröße 200: nur Nutensteine NS 120 (Ident-Nr.: 0140101)

verwenden.

Ab Baugröße 250: nur Nutensteine NS 160 (Ident-Nr.: 0140102)

verwenden.

• Die Betriebstemperatur muss zwischen + 10° C und + 60° C

liegen.

• Das Backenschnellwechselsystem darf nicht in korrosiven

Medien eingesetzt werden.

• Die Verschlussschrauben müssen bei der Bearbeitung unter

Rotation geschlossen sein, damit der Wechseleinsatz sicher

fixiert wird. (Die Verschlussschraube muss mit 4 bis max. 7 Nm

angezogen werden.)

Bei hoher Spannzyklenzahl bzw. bei häufiger Betätigung der

Verschlussschraube kann es zum Verschleiß an der Auflage-

fläche der Verschlussschraube kommen. Dadurch kann die Ver-

schlussschraube bis zum Anschlag durchdrehen. In diesem Fall

ist das Haltemoment der Verschlussschraube nicht mehr aus-

reichend und muss ausgetauscht werden.

• Der maximale Spannbereich ist durch die Nutensteinpositionen

begrenzt. Alle Nutensteine müssen sich vollständig in der Ver-

zahnungsnut der Grundbacken befinden.

• Beim Ausdrehen von Spannstufen in weiche Spanneinsätze die

Grundbacke und die Schraubenköpfe nicht beschädigen und

nicht mit ausdrehen!

• Immer beide Befestigungsbohrungen mit den vorgesehenen

Befestigungsschrauben verwenden. (Vorgeschriebene Anzugs-

drehmomente für Schrauben und Nutensteine beachten!)

• Bei der Befestigung der Spannbacken auf eine ausreichende

Spannreserve (Restspannhub des Drehfutters) achten.

Anforderungen an die Wechseleinsätze

Keine beschädigten, manipulierten, nachgearbeiteten oder ver-

schmutzten Spanneinsätze verwenden.

Nach einem Crash oder einer Kollision ist vor einer Weiterverwen-

dung unbedingt eine Rissprüfung erforderlich!

Bei Beschädigungen der Führung und/oder Wechselkontur, darf der

Wechseleinsatz nicht mehr verwendet werden. Zum Austausch von

Teilen dürfen nur original SCHUNK-Ersatzteile verwendet werden.

Reparaturen am Backenschnellwechselsystem (z.B. durch Schwei-

ßen) oder andere Fügeverfahren sind strengstens untersagt.

2.4.1

Table des matières

Langues :

Autres manuels SCHUNK Outils électriques

SCHUNK

SCHUNK RST-P 060 Instructions d'utilisation

SCHUNK

SCHUNK TANDEM KSPplus-BWM Instructions d'utilisation

SCHUNK

SCHUNK ROTA NCO 165 Manuel utilisateur

SCHUNK

SCHUNK TANDEM KSF plus Series Instructions d'utilisation

SCHUNK

SCHUNK KSC2 40 Manuel utilisateur

SCHUNK

SCHUNK PWG-S 40 Instructions d'utilisation

SCHUNK

SCHUNK PGB Series Instructions d'utilisation

SCHUNK

SCHUNK KSO 65 Guide de l'utilisateur

SCHUNK

SCHUNK PSH 32 Instructions d'utilisation

SCHUNK

SCHUNK LMG 64 Instructions d'utilisation

SCHUNK

SCHUNK TANDEM KSH plus Instructions d'utilisation

SCHUNK

SCHUNK KSP3-IM 100 Instructions d'utilisation

SCHUNK

SCHUNK TRIBOS SVP-Mini auto Instructions d'utilisation

SCHUNK

SCHUNK GSP-P 08 Instructions d'utilisation

SCHUNK

SCHUNK KSC 160 Series Guide de l'utilisateur

SCHUNK

SCHUNK VERO-S NSE mini 90-25 Instructions d'utilisation

SCHUNK

SCHUNK KSC-D 80 Guide de l'utilisateur

SCHUNK

SCHUNK KSC-F 80 Manuel utilisateur

SCHUNK

SCHUNK TANDEM KSH3 IM 100 Instructions d'utilisation

SCHUNK

SCHUNK PGN-plus-E Series Manuel de réparation

SCHUNK

SCHUNK EGP Guide de l'utilisateur

SCHUNK

SCHUNK iTENDO2 pad Instructions d'utilisation

SCHUNK

SCHUNK EGL Instructions d'utilisation

SCHUNK

SCHUNK VERO-S WDM-5X Instructions d'utilisation

Manuels Outils électriques populaires d'autres marques

AEG

AEG OMNI-JS Manuel utilisateur

SIP

SIP 01533 Manuel utilisateur

Ribimex

Ribimex PRS499 Manuel utilisateur

3M Fiber Optic Connector Crimp Tool Manuel utilisateur

Ryobi

Ryobi P524 Manuel utilisateur

ROJEK

ROJEK FSN 300A Manuel utilisateur

Kemper

Kemper 1740PRO Manuel utilisateur

WABCO

WABCO OptiTire Manuel utilisateur

EINHELL

EINHELL TE-MS 18/210 Li Manuel utilisateur

Orgapack

Orgapack OR-T 85 Guide rapide

TOUGHCUT

TOUGHCUT Diamond 400 Manuel utilisateur

Yaros

Yaros PB-3603 Manuel utilisateur

Fein

Fein BSS 2.0 E Guide de configuration

Baileigh Industrial

Baileigh Industrial SS-2725 Manuel utilisateur

Milwaukee

Milwaukee 2674-20 Manuel utilisateur

Fein

Fein BLs 1.6 Manuel utilisateur

Princess

Princess Electric Multi Sharpener Manuel utilisateur

FOREDOM

FOREDOM K.1050 Manuel
