Scheppach HL760L Instructions d'utilisation

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.

Technische Änderungen vorbehalten. Abbildungen beispielhaft!

Art.Nr.

5905211903

AusgabeNr.

5905211903_0001

Rev.Nr.

22/10/2021

HL760L

DE Holzspalter

Originalbedienungsanleitung 8

GB Log splitter

Translation of original instruction manual 21

FR Fendeuse de bûches

Traduction des instructions d’origine 31

IT Spaccalegna

La traduzione dal manuale di istruzioni originale 42

NL Houtsplijter

Vertaling van de originele gebruikshandleiding 53

ES Cortador de madera

Traducción del manual de instrucciones original 63

PT Fendedeira

Tradução do manual de operação original 74

CZ Štípač dřeva

Překlad originálního návodu k obsluze 85

SK Štiepačka dreva

Preklad originálneho návodu na obsluhu 95

HU Fahasító

Eredeti használati utasítás fordítása 105

PL Łuparka klinowa do drewna

Tłumaczenie oryginalnej instrukcji obsługi 116

HR Cjepač drva

Prijevod originalnog priručnika za uporabu 127

SI Cepilnik drv

Prevod originalnih navodil za uporabo 137

EE Puulõhkuja

Originaalkäitusjuhendi tõlge 147

LT Medienos skaldytuvas

Originalios naudojimo instrukcijos vertimas 157

LV Malkas skaldītājs

Oriģinālās lietošanas instrukcijas tulkojums 167

SE Vedklyv

Översättning av original-bruksanvisning 177

FI Halkaisukone

Käännös alkuperäisestä käyttöohjeesta 187

DK Træspalter

Oversættelse fra den oprindelige betjeningsvejledning 197

www.scheppach.com

16 15

www.scheppach.com 3

M6 ×16 ×2 A

M6 ×12 B

×1

M6 ×12 ×2

M6 ×12 ×1

M6 ×12 ×1 C

M6 ×12 ×1

M6 ×12 D

×1

M6 ×12 ×1

M6 ×12 ×2 E

M6 ×20 f

M6 ×20 ×1

www.scheppach.com

L O K

www.scheppach.com 5

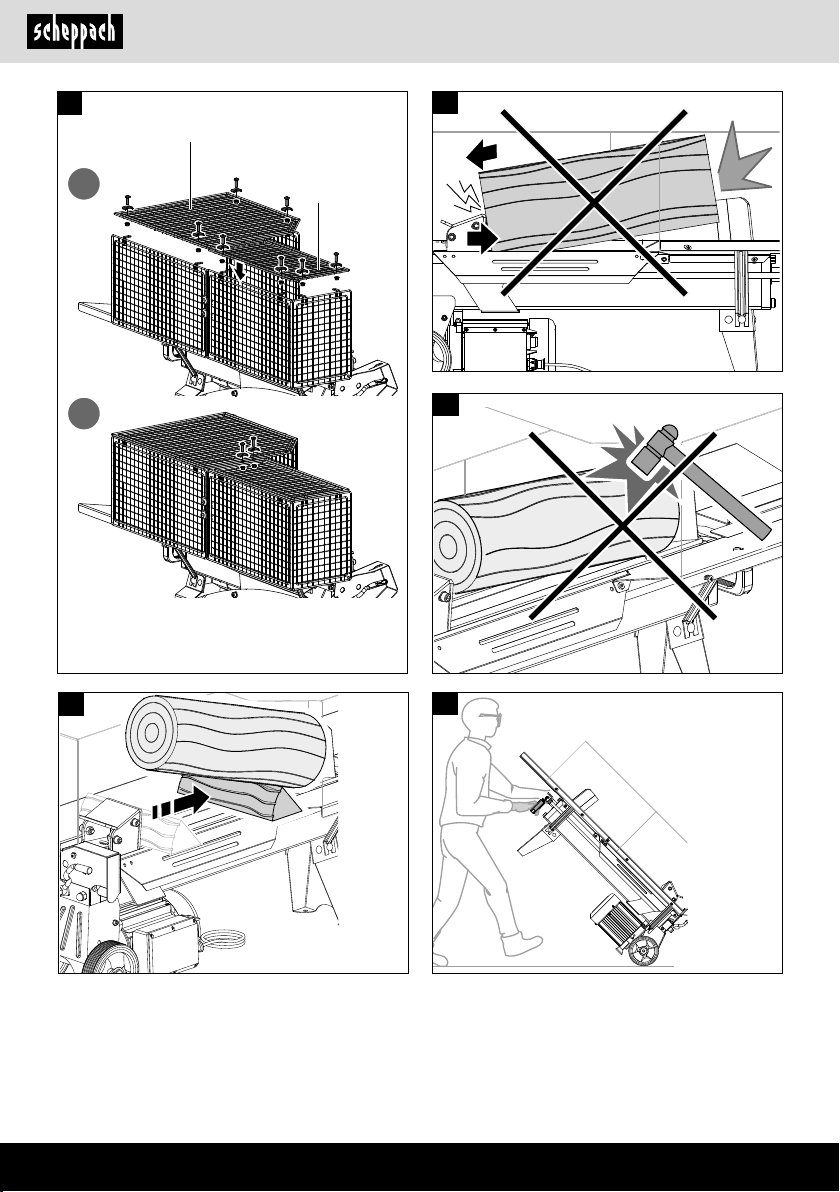

www.scheppach.com

www.scheppach.com 7

MAX

MIN

17 19

www.scheppach.com

8 | DE

Erklärung der Symbole auf dem Gerät

Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Si-

cherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst

beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

Vor Inbetriebnahme das Handbuch lesen.

Gehörschutz tragen. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Sicherheitsschuhe tragen.

Schutzbrille tragen.

Arbeitshandschuhe verwenden.

Es ist verboten, Schutz- und Sicherheitsvorrichtungen zu entfernen oder zu ver-

ändern.

Kein Hydrauliköl auf den Boden laufen lassen. Altöl ordnungsgemäß in der

Altölsammelstelle vor Ort entsorgen. Es ist verboten, Altöl in den Boden abzulas-

sen oder mit Abfall zu vermischen.

Achtung! Vor Reparatur-, Wartungs- und Reinigungs arbeiten Motor abstellen und

Netzstecker ziehen.

Hochspannung, Lebensgefahr!

Nicht in den Spaltbereich greifen!

Verletzungsgefahr! Schnitt- und Quetschgefahr!

Nicht ungeschützt in die Maschine greifen!

Achtung! Bewegliche Teile!

Nur der Bediener darf im Arbeitsbereich der Maschine stehen. Unbeteiligte

Personen sowie Haus- und Nutztiere aus dem Gefahrenbereich fernhalten (5 m

Mindestabstand).

m Achtung! In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betre󰀨en, mit

diesem Zeichen versehen

www.scheppach.com DE |9

Inhaltsverzeichnis: Seite:

1. Einleitung ........................................................................................................... 10

2. Gerätebeschreibung.......................................................................................... 10

3. Lieferumfang...................................................................................................... 10

4. Bestimmungsgemäße Verwendung.................................................................. 11

5. Allgemeine Sicherheitshinweise ....................................................................... 11

6. Zusätzliche Sicherheitshinweise....................................................................... 12

7. Technische Daten .............................................................................................. 12

8. Auspacken ......................................................................................................... 13

9. Aufbau / Vor Inbetriebnahme............................................................................. 13

10. Inbetriebnahme.................................................................................................. 14

11. Elektrischer Anschluss ...................................................................................... 15

12. Reinigung........................................................................................................... 16

13. Transport............................................................................................................ 16

14. Lagerung............................................................................................................ 16

15. Wartung ............................................................................................................. 16

16. Entsorgung und Wiederverwertung .................................................................. 17

17. Störungsabhilfe.................................................................................................. 18

www.scheppach.com

10 | DE

1. Einleitung

Hersteller:

Scheppach GmbH

Günzburger Straße 69

D-89335 Ichenhausen

Verehrter Kunde

Wir wünschen Ihnen viel Freude und Erfolg beim Arbei-

ten mit Ihrem neuen Gerät.

Hinweis:

Der Hersteller dieses Gerätes haftet nach dem gelten-

den Produkthaftungsgesetz nicht für Schäden, die an

diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung

• Nichtbeachtung der Bedienungsanweisung

• Reparaturen durch Dritte, nicht autorisierte Fach-

kräfte

• Einbau und Austausch von nicht originalen Ersatz-

• nicht bestimmungsgemäßer Verwendung

• Ausfällen der elektrischen Anlage bei Nichtbeach-

tung der elektrischen Vorschriften und VDE-Bestim-

mungen 0100, DIN 57113 / VDE 0113

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme

den gesamten Text der Bedienungsanleitung durch.

Diese Bedienungsanleitung soll es Ihnen erleichtern,

Ihr Gerät kennenzulernen und dessen bestimmungs-

gemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise,

wie Sie mit dem Gerät sicher, fachgerecht und wirt-

schaftlich arbeiten, und wie Sie Gefahren vermeiden,

Reparaturkosten sparen, Ausfallzeiten verringern und

die Zuverlässigkeit und Lebensdauer des Gerätes er-

höhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser

Bedienungsanleitung müssen Sie unbedingt die für

den Betrieb des Gerätes geltenden Vorschriften Ihres

Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plas-

tikhülle geschützt vor Schmutz und Feuchtigkeit, bei

dem Gerät auf. Sie muss von jeder Bedienungsperson

vor Aufnahme der Arbeit gelesen und sorgfältig beach-

tet werden.

An dem Gerät dürfen nur Personen arbeiten, die im

Gebrauch des Gerätes unterwiesen und über die damit

verbundenen Gefahren unterrichtet sind. Das gefor-

derte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen

Sicherheitshinweisen und den besonderen Vorschrif-

ten Ihres Landes sind die für den Betrieb von bauglei-

chen Maschinen allgemein anerkannten technischen

Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schä-

den, die durch Nichtbeachten dieser Anleitung und den

Sicherheitshinweisen entstehen.

2. Gerätebeschreibung

1. Schutzeinrichtung

2. Spaltkeil

3. Ablagetisch für gespaltenes Holz

4. Gri󰀨

5. Stammführungsblech

6. Auslöseknopf

7. Entlüftungsschraube

8. Ölablassschraube mit Ölmessstab

9. Auageäche

10. Druckplatte

11. Bedienhebelschutz

12. Bedienhebel

13. Motor

14. Transporträder

15. Druckbegrenzungsschraube

16. Standfuß

3. Lieferumfang

A. Bedienungsanleitung

B. Beipackbeutel (a, b, c, d, e, f)

C. Gri󰀨

D. Holzspalter

E. Schutzeinrichtung oben 1

F. Schutzeinrichtung oben 2

G. Schutzeinrichtung links

H. Schutzeinrichtung hinten 1

I. Schutzeinrichtung hinten 2

J. Schutzeinrichtung vorne

K. Ablagetisch 1

L. Schutzblech

M. Ablagetisch 2

N. Stützstreben (2x)

O. Stützstrebe
