Scheppach TBT19Vario Instructions d'utilisation
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
DE Ständerbohrmaschine
Originalbedienungsanleitung 6
GB Bench drill
Translation of original instruction manual 39
Art.Nr.
5806806986
AusgabeNr.
5806806850
Rev.Nr.
16/03/2021
TBT19Vario
www.scheppach.com / service@scheppach.com / +800 4002 4002
2
1
2
3
4
5
6
7
89
10
11
12
13 14
15
16
1
1
2
3
4
6
10
11
12
13
16
A,B
C
2
17
www.scheppach.com / service@scheppach.com / +800 4002 4002
3
3
1
2
17
4
D
E
2
4
D
4
16
4
B
56
4
3
7
13
2
8
www.scheppach.com / service@scheppach.com / +800 4002 4002

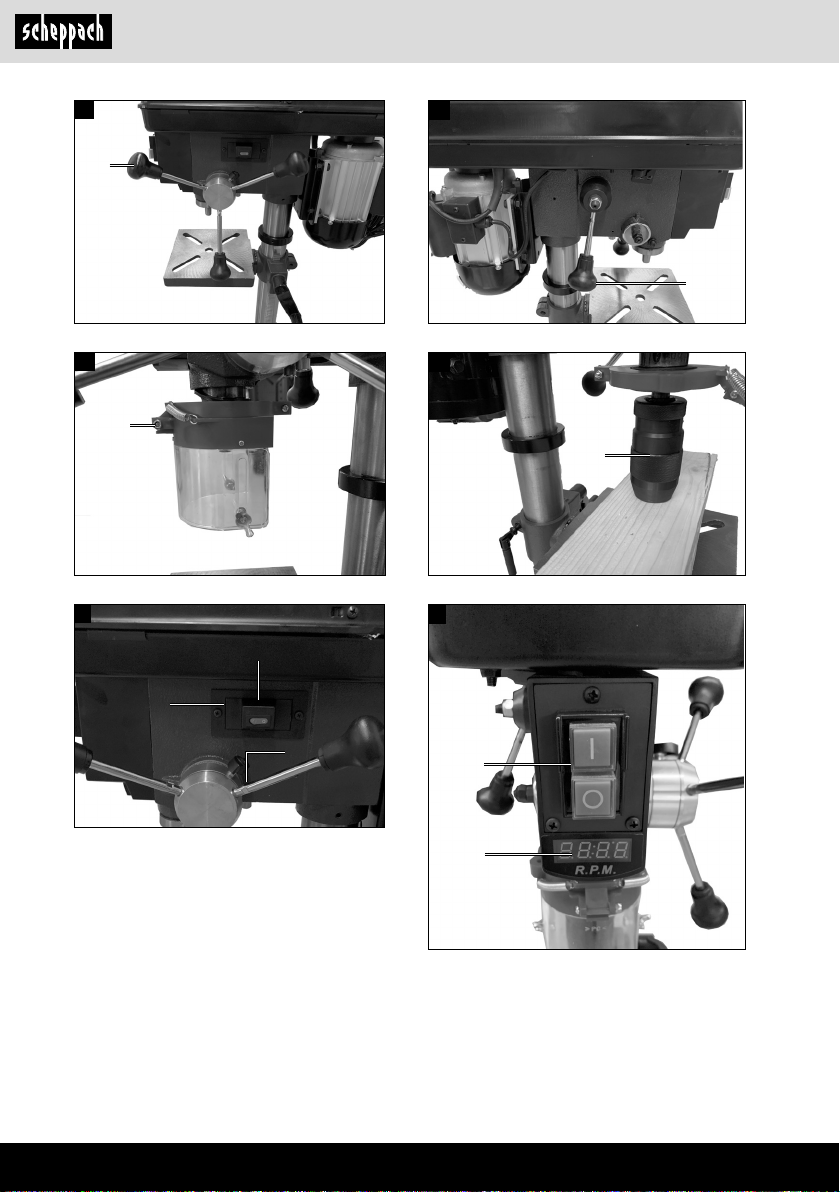

4
9
10
10
6
11
11
12
12
9
14
14
14
13
8
14.1
F
www.scheppach.com / service@scheppach.com / +800 4002 4002
5
15a
10
18
19
15
20
16
3
416
17
18
22
21
www.scheppach.com / service@scheppach.com / +800 4002 4002
6 | DE
Erklärung der Symbole auf dem Gerät
Warnung! Bei Nichteinhaltung Lebensgefahr, Verletzungsge-
fahr oder Beschädigung des Werkzeugs möglich!
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshin-
weise lesen und beachten!
Schutzbrille tragen!
Gehörschutz tragen!
Bei Staubentwicklung Atemschutz tragen!
Lange Haare nicht oen tragen. Benutzen Sie ein Haarnetz.
Tragen Sie keine Handschuhe.
www.scheppach.com / service@scheppach.com / +800 4002 4002
DE |7
Inhaltsverzeichnis: Seite:
1. Einleitung.................................................................................... 8
2. Gerätebeschreibung (Abb. 1, 2) ................................................. 9
3. Lieferumfang .............................................................................. 10
4. Bestimmungsgemäße Verwendung ........................................... 10
5. Sicherheitshinweise.................................................................... 11
6. Technische Daten....................................................................... 20
7. Vor Inbetriebnahme.................................................................... 21
8. Montage ..................................................................................... 22
9. Bedienung .................................................................................. 25
10. Elektrischer Anschluss ............................................................... 30
11. Reinigung und Wartung.............................................................. 31
12. Lagerung .................................................................................... 32
13. Entsorgung und Wiederverwertung............................................ 33
14. Störungsabhilfe .......................................................................... 34
www.scheppach.com / service@scheppach.com / +800 4002 4002
8 | DE
1. Einleitung
Hersteller:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Verehrter Kunde,
Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem
neuen Gerät.
Hinweis:
Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaf-
tungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses
Gerät entstehen bei:
• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanweisung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originalen Ersatzteilen
• nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektri-
schen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE
0113
Beachten Sie:
Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text
der Bedienungsanleitung durch.
Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennen-
zulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu
nutzen.
Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem
Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Ge-
fahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern
und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.
www.scheppach.com / service@scheppach.com / +800 4002 4002
DE |9
Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanlei-
tung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden
Vorschriften Ihres Landes beachten.
Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt
vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder
Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig be-
achtet werden.
An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Ge-
rätes unterwiesen und über die damit verbundenen Gefahren unterrich-
tet sind. Das geforderte Mindestalter ist einzuhalten.
Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshin-
weisen und den besonderen Vorschriften Ihres Landes sind die für den
Betrieb von baugleichen Maschinen allgemein anerkannten technischen
Regeln zu beachten.
Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch
Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entste-
hen.

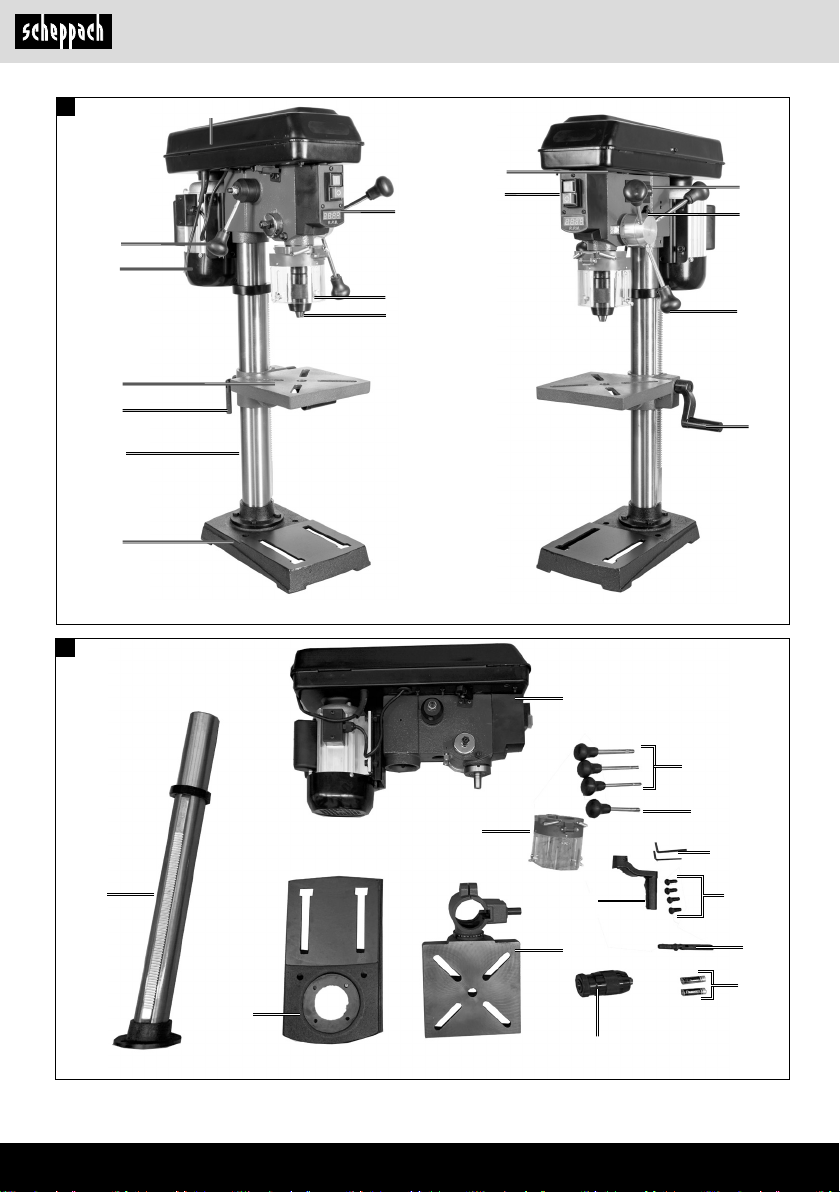

2. Gerätebeschreibung (Abb. 1, 2)
1. Maschinenfuß
2. Säule
3. Klemmgri
4. Bohrtisch
5. Motor
6. Drehzahl-Einstellhebel (Gri)
7. Keilriemenabdeckung
8. Digitalanzeige
9. Ein- und Ausschalter
10. Gri
11. Klappbarer Späneschutz
12. Bohrfutter (Darstellung kann abweichen)
13. Maschinenkopf
14. Ein- und Ausschalter Laser
15. Tiefenanzeige mit Anschlag
www.scheppach.com / service@scheppach.com / +800 4002 4002
10 | DE
16. Handkurbel
17. Sechskantschraube
A. Innensechskantschlüssel 4 mm
B. Innensechskantschlüssel 3 mm
C. Batterie
3. Lieferumfang
• Maschinenfuß 1x
• Säule 1x
• Klemmgri 1x
• Bohrtisch 1x
• Drehzahl-Einstellhebel 1x
• Gri 3x
• Klappbarer Späneschutz 1x
• Bohrfutter 1x
• Maschinenkopf 1x
• Handkurbel 1x
• Sechskantschraube 4x
• Batterie 2x
• Innensechskantschlüssel 2x
4. Bestimmungsgemäße Verwendung
Die Tischbohrmaschine ist zum Bohren in Metall, Holz, Kunststo und
Fliesen bestimmt. Zur Verwendung können Zylinderschaftbohrer von 1
mm bis 16 mm Bohrdurchmesser kommen.
Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wur-
de nicht für den gewerblichen Dauereinsatz konzipiert. Das Gerät ist
nicht zum Gebrauch durch Personen unter 16 Jahren bestimmt. Ju-
gendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen.
Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen
Gebrauch oder falsche Bedienung verursacht wurden.
