Schartec FW1 Manuel utilisateur

DEUTSCH

Schartec Rollladen-Funk-ZeitschaltuhrTime F

Frequenz: 433,92 MHz Rolling-Code

Sendeleistung: 10 mW

Kanäle: 1

Batterie: 2x 3V(CR2430) Knopfzelle Lithium

Arbeitstemperatur: -20°C bis +50°C

Artikelnummer: ST701019

Modellnummer: DC660

• Geben Sie Funk-Zeitschaltuhr niemals in Kinderhände.

• Die Funk-Zeitschaltuhr dürfen ausschließlich von Personen bedient werden die mit der Anlage vertraut sind

und in deren Funktion eingewiesen sind.

• Verwenden Sie den Funk-Zeitschaltuhr ausschließlich, wenn Sie die Rolladen einsehen können.

• Das Anlernen der Funk-Zeitschaltuhr muss stets in der Nähe der Rolladen vorgenommen werden.Verwen-

den Sie ausschließlich Originalteile.

• Schützen Sie den Funk-Zeitschaltuhr vor Witterung wie Regen, Schnee, Sonneneinstrahlung oder auch

Staub, ansonsten kann die Funktion des Senders beeinträchtigt werden.

• Um die Batterie zu wechseln, entfernen Sie vorsichtig die Abdeckung des Funk-Wandschalters.

Fernbedienung am Rollladenmotor/Markise oder Funkempfänger anlernen:

1. Schalten Sie die Spannung des Rollladenmotors/Markise/Empfänger ein.

2. Innerhalb 5 Sekunde nachdem Sie die Spannung eingeschalten haben, wird der Antrieb 3 mal piepsen, drücken Sie 1-mal die Modus-Taste (es ertönt ein Signalton und der

Motor bewegt sich kurz auf und ab); drücken Sie dann nochmal die Modus-Taste (nach der kurzen Bewegung), es ertönt nochmal ein Signalton und der Motor bewegt sich

kurz auf und ab.

3. Sofort danach die Auf-Taste drücken, es ertönt 3 mal der Signalton und der Motor bewegt sich kurz auf und ab. Das Bedienelement ist jetzt eingelernt.

4. Um die Tasten Richtung zu ändern, wiederholen Sie den Vorgang, aber anstatt die Auf-Taste, drücken Sie die Ab-Taste. Jetzt sind die Ab und AufTasten gewechselt.

Einprogrammieren am SchartecTube F Rollladenmotor

Diesen Vorgang löscht alle gespe-

icherten Sender und Schartec Time F

ist einprogrammiert

Spannung

einschalten

3 mal

Piepton

Modus-Taste

1x betätigen

Modus-Taste

1x betätigen

Piepton und

kurze

Motor Bewegung

Piepton und

kurze

Motor Bewegung

Auf-Taste

1x betätigen

Ab-Taste

1x betätigen

Die Auf-Taste

bewegt den Motor im

Uhrzeigersinn

Die Ab-Taste

bewegt den Motor im

Uhrzeigersinn

Weitere Funk-Sender anlernen

1. Auf den bereits angelernten Funk-Sender, drücken Sie 1-mal die Modus (oder P2)-Taste (es ertönt ein Signalton und der Motor bewegt sich kurz auf und ab).

2. Drücken Sie dann nochmal die Modus (oder P2)-Taste (nach der kurzen Bewegung), es ertönt nochmal ein Signalton und der Motor bewegt sich kurz auf und ab.

3. Innerhalb 3 Sekunden, drücken Sie 1-mal die Modus (oder P2)-Taste auf dem neuen Funk-Sender; es ertönt 3 mal der Signalton und der Motor bewegt sich kurz auf und ab. Das neue Bedienele-

ment ist jetzt eingelernt.

4. Der neue Funk-Sender hat jetzt der Codierung von der bereits eingelernter Funk-Sender übernommen. Sie können je Motor/Empfänger bis zu zehn Funk-Sender einlernen. Wenn Sie den elften

Funk-Sender einlernen, dann wird der erste wieder gelöscht.

HINWEIS:

Bei “älteren” Versionen des Schartec Funk-Rollladenmotors entfällt die Hin- und Herbewegung des Motors beim Einlernen der Fernbedienungen, derVorgang ist jedoch genau derselbe!

Vereinfachte EU-Konformitätserklärung (CE)

Hiermit erklärt Schartec, dass der Funkanlagentyp FW1 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.schartec.de

Informationen zu Batterieverordnung

Als Händler für den Vertrieb von elektronischen, batteriebetriebenen Geräten sind wir gesetzlich verpichtet unsere Kunden auf folgendes hinzuweisen: Elektro- und Elektronik- Geräte, sowie Batterien dürfen nicht als Haus- oder

Restmüll entsorgt werden, sondern müssen in den dafür eingerichteten Annahme- und Sammelstellen abgegeben werden.

Die vollständige Fassung des Batteriegesetzes nden Sie hier:

http://www.gesetze-im-internet.de/bundesrecht/battg/gesamt.pdf

SCHARTEC

eine Marke der bau-shop-24 GmbH

Fritz-Müller-Straße 115

73730 Esslingen

Deutschland

WEEE Reg. Nr.: DE90317979

BattG Reg. Nr.: DE50302356

V. 231005

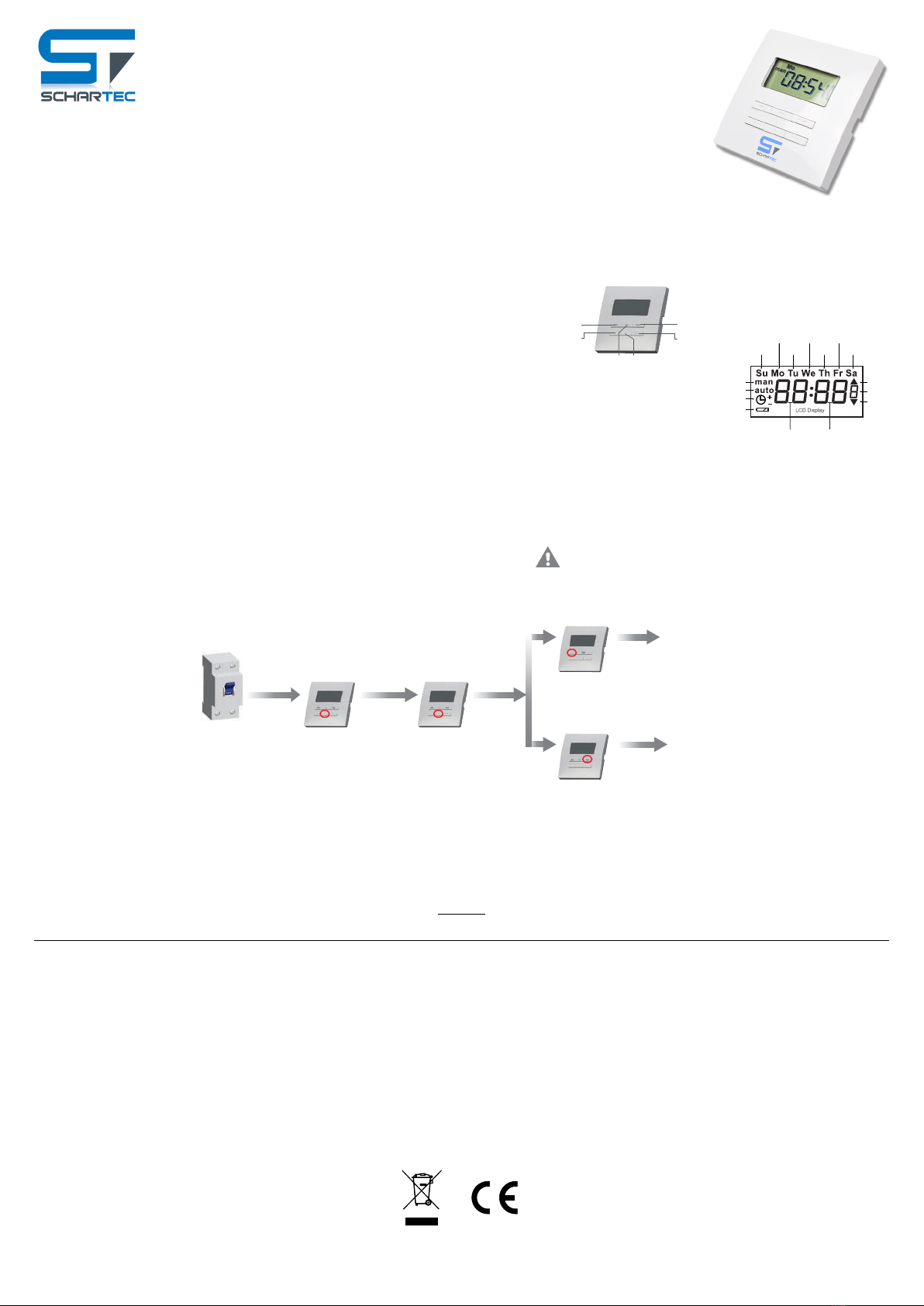

Produkt Beschreibung

Ab Auf

Zeiteinstellung Zeitbestätigung

Stopp Modus

Auf: Motor aufwärts fahren/ Zeit erhöhen

Ab: Motor abwärts fahren/ Zeit verringern

Stopp: Motor stoppen/ Timer Menü verlassen

Zeiteinstellung: Zeit eintstellen/ Zeiteinstellung prüfen

(5 Sek. gedrückt halten)

Zeitbestätigung: Zeit bestätigen und abspeichern

Mode: Modus wechseln

Montag

Sonntag Dienstag

Mittwoch

Donnerstag

Freitag

Samstag

Manuell

Automatisch

frei wählbar

Batteriestatus

Stunden Minuten

Auf

Zeit-Modus

Modus wechseln Manueller Modus: Funk-Wandtaster ohne Timer-Funktion

Automatischer Modus: Funk-Wandtaster mit Timer-Funktion

Frei wählbarer Modus: Funk-Wandtaster mitTimer-Funktion frei wählbar

0= keine Timer-Funktion

1= jeder Tag hat eigene Timer-Funktion

2= Mo-So ein und dieselbeTimer-Funktion

3= Mo-Fr ein und dieselbe Timer-Funktion, Sa eigene Timer-Funktion, So eigene Timer-Funktion

"Modus" für 2 Sek.

gedrückt halten,

wechseln auf manuellen

Modus 0

"Modus" erneut für 2

Sek. drücken, wechseln

zu automatischem

Modus 1

"Modus" erneut für 2

Sek. drücken, wechseln

zu automatischem

Modus 2

"Modus" erneut für 2

Sek. drücken, wechseln

zu automatischem

Modus 3

"Modus" erneut für 2

Sek. drücken, frei

wählbarer Modus 1

"Modus" erneut für 2

Sek. drücken, frei

wählbarer Modus 2

"Modus" erneut für 2

Sek. drücken, frei

wählbarer Modus 3

Drücken Sie nun "Modus"

erneut für 2 Sek. Springt

das Menü zum Anfang,

manueller Modus (0)

Uhrzeit einstellen Die aktuelle Uhrzeit kann nur im manuellen Modus eingestellt werden. Die

Einstellungen müssen nach jedem Tastendruck innerhalb von 60 Sek. erfolgen,

sonst wird das Menü automatisch verlassen.

"Modus" drücken um auf

den manuellen Modus

zu wechseln.

"Zeiteinstellung" für 5

Sek. drücken und dann

loslassen, die Stunde-

nanzeige blinkt.

Drücken Sie "Auf" oder

"AB" um die Stunden

einzustellen.

Drücken Sie "Zeitein-

stellung" erneut, die

Minutenanzeige beginnt

zu blinken.

Drücken Sie "Auf" oder

"Ab" um die Minuten

einzustellen.

Drücken Sie "Zeiteinstellung"

erneut, der Wochentag

beginnt zu blinken.

Drücken Sie "Auf" oder

"Ab" um den Wochentag

einzustellen

Drücken Sie "Zeitbestätigung"

für 3 Sek., Stunden und Minuten

Anzeige blinkt und speichert.

Drücken Sie "Zeiteinstellung",

Sekunde geht auf 0und fängt an

zu zählen

V. 231005

⋯⋯

Timer-Einstellung

1. Wenn die Zeit "__: __" anzeigt, dann ist Timer-Einstellung aufwärts oder abwärts ohne Funktion.

2. Während der Timer-Einstellung muss stets innerhalb von 60 Sek. eine Taste betätigt werden, ansonsten wird das

Timer-Menü automatisch verlassen.

3. Der Zeitintervall zwischen aufwärts und abwärts muss länger als 32 Min. sein, ansonsten erscheint "Ero1".

4. Um im Timer-Modus die Stunden oder Minuten einzustellen, drücken Sie einmal kurz "Zeiteinstellung"

5. Um im Timer-Modus zwischen aufwärts und abwärts zu wechseln, drücken Sie einmal kurz "Modus".

6. Um dasTimer-Menü kurzfristig zu verlassen, drücken Sie "Stopp".

7. Wenn dieTimer-Einstellung gespeichert ist, dann bleibt diese auch nach einem Batteriewechsel gespeichert.

Drücken Sie "Modus" um

zwischen "automatisch" und

"frei wählbar" zu wechseln.

Wählen Sie Ihre Wunsch-Tim-

ereinstellung (1, 2 oder 3)

Drücken Sie "Zeiteinstellung"

für 3 Sek.um in das

Timer-Menü zu gelangen. Mit

"Auf" und "Ab" können Sie die

Tage wählen.

Drücken Sie "Zeiteinstellung",

die Stundenanzeige blinkt.

Die Stundenanzeige für

aufwärts kann eingestellt

werden.

Drücken Sie "Auf" oder "Ab"

um die Stundenanzeige

einzustellen.

Drücken Sie "Zeiteinstellung",

die Minutenanzeige blinkt.

Die Minutenanzeige kann

eingestellt werden.

Drücken Sie "Auf" oder "Ab"

um die Minutenanzeige

einzustellen.

Drücken Sie "Modus" um die

Zeit zu bestätigen. Die Anzeige

wechselt auf Zeiteinstellung

abwärts. Die Stundenanzeige

blinkt.

Drücken Sie "Auf" oder "Ab"

um die Stundenanzeige für

abwärts einzustellen.

Drücken Sie "Zeiteinstellung",

die Minutenanzeige blinkt.

Die Minutenanzeige kann

eingestellt werden.

Drücken Sie "Auf" oder "Ab"

um die Minutenanzeige für

abwärts einzustellen.

Drücken Sie "Zeitbestätigung"

um die Zeiteinstellung für

abwärts zu bestätigen. Das

Display wechselt auf "Mo"

Aufwärts und die Stundenan-

zeige blinkt.

Nachdem Sie die Zeiteinstellung

für die ganze Woche fertig

eingestellt haben, drücken Sie

"Zeitbestätigung" für 3 Sek., die

Stunden und Minutenanzeige

blinkt, danach sind Einstellungen

gespeichert und das Menü wird

automatisch verlassen.

V. 231005

ENGLISH

Schartec roller-shutter wireless wall switch FW1

Frequency: 433.92 MHz Rolling-Code

Transmitting power: 10 mW

Channels: 1

Battery: 2x 3V(CR2430) button cell lithium

Working temperature: -20°C to +50°C

Article number: ST701019

Model number: DC660

• Keep wireless wall switchs out of reach of children.

• Wireless wall switches may only be operated by persons who are familiar with the system and have been

instructed in their function.

• Use the wireless wall switch only when you are in sight of the roller-shutter.

• Coding in wireless wall switches must always be carried out within the vicinity of the operator. Use only original parts.

• Protect wireless wall switchs from rain, snow, sunlight or dust, otherwise the function of the transmitter may be impaired

• In order to change the battery, carefully remove the cover to the wireless wall switch.

Program the wireless wall switch to a roller shutter/awning motor or radio receiver:

1. Carefully remove the cover to the wireless wall switch.

2. Switch on the voltage of the roller shutter/awning motor or receiver.

3. Within 5 seconds of turning on the power, the motor will beep 3 times, press the Modus button on the wireless wall switch once (it will beep and the motor will move up and down briey); then

press the Modus button again (after the brief movement), it will beep again and the motor will move up and down briey.

4. Immediately afterwards, press the Up button, the signal tone sounds 3 times and the motor moves up and down briey. The wireless wall switch is now taught-in.

5. To change the buttons direction, repeat the procedure, but instead of pressing the Up button, press the Down button. Now the Up and Down buttons are reversed.

Programming on the SchartecTube F roller shutter motor

This operation deletes all stored

transmitters and Schartec Time F is

programmed in

Switch on voltage

3 beeps

Press Mode

button 1x

Press Mode

button 1x

Beep and short

motor movement

Beep and short

motor movement

Press Up

button 1x

Press Down

button 1x

The Up button moves

the motor clockwise

clockwise

The Down button moves

the motor clockwise

clockwise

Programming additional wireless wall switches

1. Press the Modus button once on the wireless wall switch that has already been taught-in (a signal tone sounds and the motor moves up and down briey).

2. Then press the Modus button again (after the short movement), a signal tone sounds again and the motor moves up and down briey.

3. Within 3 seconds, press the Modus button on the new wireless wall switch once; the beep sounds 3 times and the motor moves up and down briey. The new wireless wall switch is now taught-in.

4. The new wireless wall switch has now taken over the coding from the already taught-in wireless wall switch.You can program up to ten wireless wall switches per motor/receiver. When you teach

in the eleventh wireless wall switch, the rst one is deleted.

NOTE:

For “older” versions of the Schartec roller shutter motor, the back-and-forth movement of the motor when teaching the wireless wall switch is omitted, but the process is exactly the

same!

Simplied EU Declaration of Conformity (CE)

Schartec hereby declares that the wireless wall switch FW1 complies with Directive 2014/53/EU. The full text of the EU Declaration of Conformity is available at the following Internet address: www.schartec.de

Information about battery regulation

As a dealer for the distribution of electronic, battery-operated devices, we are obliged by law to inform our customers about the following: Electrical and electronic devices, as well as batteries, must not be disposed of as house-

hold or residual waste, but must be taken to appropriate battery acceptance and collection points.

The complete version of the battery law can be found here:

http://www.gesetze-im-internet.de/bundesrecht/battg/gesamt.pdf

SCHARTEC

a trademark of bau-shop-24 GmbH

Fritz-Müller-Strasse 115

73730 Esslingen

Germany

WEEE Reg. Nr.: DE90317979

BattG Reg. Nr.: DE50302356

V. 231005

Product description

Up Down

Time setting Time conﬁrmation

Stop Mode

Up: Move motor upward/increase time

Down: Drive motor downward/reduce time

Stop: Motor stoppen/ Timer Menü verlassen

Time setting: Set time/check time setting (press and

hold for 5 sec.)

Time conﬁrmation: Conﬁrm time and save

Mode: Change mode

Monday

Sunday Tuesday

Wednesday

Thursday

Friday

Saturday

Manual

Automatic

Freely selectable

Battery status

Hours Minutes

Time-Mode

Down

Change mode Manual mode: Wireless wall switch without timer function

Automatic mode: Wireless wall switch with timer function

Freely selectable mode: Wireless wall switch with timer function freely selectable

0= no timer function

1= each day has its own timer function

2= Mon-Sun one and the same timer function

3= Mon-Fri one and the same timer function, Sat. own timer function, Sun. own timer function

Press and hold "Mode"

for 2 sec., switch to

manual mode 0

Press "Mode" again for 2

sec., switch to

automatic mode 1

Press "Mode" again for 2

sec., switch to

automatic mode 2

Press "Mode" again for 2

sec., switch to

automatic mode 2

Press "Mode" again for 2

sec., freely selectable

mode 1

Press "Mode" again for 2

sec., freely selectable

mode 2

Press "Mode" again for 2

sec., freely selectable

mode 3

Now press "Mode" again

for 2 sec. Jumps the menu

to the beginning, manual

mode (0)

Set time The current time can only be set in manual mode. The settings must be made

within 60 sec. after each keystroke, otherwise the menu is exited automatically.

Press "Mode" to switch

to manual mode.

Press "Time setting" for

5 sec. and then release,

the hour display ﬂashes.

Press "Up" or "Down" to

set the hours.

Press "Time setting"

again, the minute

display starts ﬂashing.

Press "Up" or "Down" to

set the minutes.

Press "Time setting" again,

the day of the week starts

ﬂashing.

Press "Up" or "Down" to

set the day of the week

Press "Time Conﬁrmation" for 3

sec, hours and minutes display

ﬂashes and saves. Press "Time

setting", second goes to 0and

starts counting

V. 231005

⋯⋯

Timer settings

1. If the time shows "__: __" displayed, then timer setting up or down has no function.

2. During the timer setting, a key must always be pressed within 60 sec. otherwise the timer menu is automatically

exited.

3. The time interval between up and down must be longer than 32 min, otherwise "Ero1" appears.

4. To set the hours or minutes in the timer mode, press "Time setting" once brieﬂy.

5. To switch between up and down in the timer mode, press "Mode" once brieﬂy.

6. To exit the timer menu for a short time, press "Stop".

7. If the timer setting is saved, then it remains saved even after a battery change.

Press "Mode" to switch

between "automatic" and

"freely selectable". Select your

desired timer setting (1, 2 or 3)

Press "Time setting" for 3 sec.

to enter the timer menu. Use

"Up" and "Down" to select the

days.

Press "Time setting", the hour

display ﬂashes. The hour

display for upwards can be

set.

Press "Up" or "Down" to set

the hour display.

Press "Time setting", the

minute display ﬂashes. The

minute display can be set.

Press "Up" or "Down" to set

the minute display.

Press "Mode" to conﬁrm the

time. The display changes to

time setting downwards. The

hour display ﬂashes.

Press "Up" or "Down" to set

the hour display for

downward.

Press "Time setting", the

minute display ﬂashes. The

minute display can be set.

Press "Up" or "Down" to set

the minute display for

downward.

Press "Time conﬁrmation" to

conﬁrm the time setting for

down. The display changes to

"Mo" Up and the hour display

ﬂashes.

After you have ﬁnished setting

the time for the whole week,

press "Time conﬁrmation" for 3

sec, the hours and minutes

display will blink, then settings

are saved and the menu will exit

automatically.

V. 231005

Table des matières

Langues :

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

D-Link

D-Link DES-1226G Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur
