Scanstrut PTM-R1-S40 Manuel utilisateur

PTM-R1/2

Top Plate shown

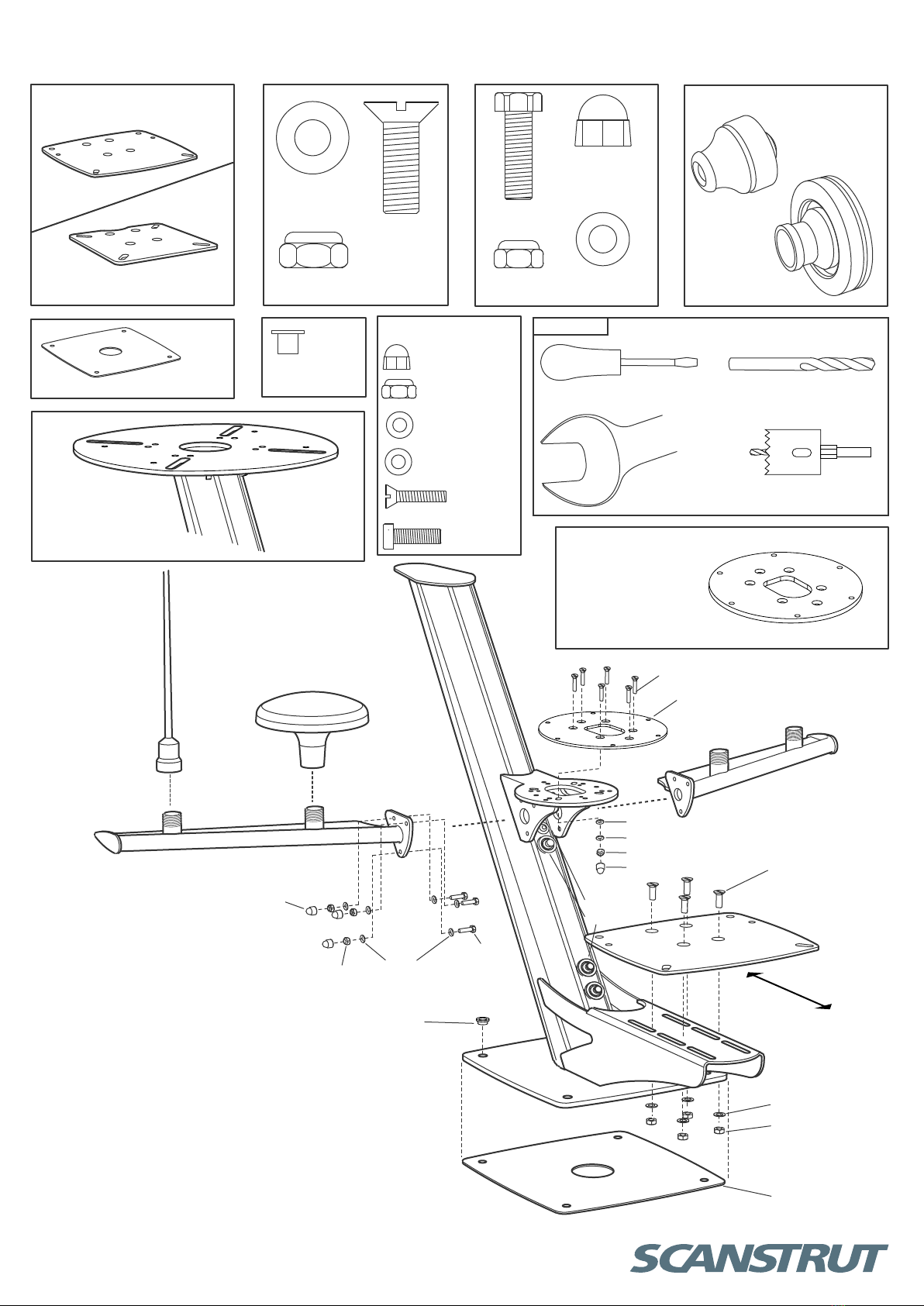

Installation Instructions

Tapered Radar Mast - PTM-R1/R2 & PTM-R1/R2-S40

8mm Flat Head

13mm x 1

10mm x 2

ø10mm

Hole Saw

Ø Dependant on cables

Tools Required

10DPT-SRM3-1 x1

10DPT-SRM3-2 x1

60085

M8 S/S washer x4

60080

M8 Nylock x4

610825

M8x25 CSK

60621

M6x20 x6

60060

M6 Nylock x6

60068

M6 Nutcover x6

60065

M6 S/S Washer x12

101804

IP Sealing Grommet x 3

101817

IP Sealing Grommet x 2

64004

M8 shoulder washer

19008

Base Seal x1

17-04-20 Issue 4

60068 x3

60060 x3 60065 x6

60021 x3

101817 x2

101804 x 3

610825 x4

60085 x4

60080 x4

19008 x1

64004 x4

PTM-R1/2-S40

Top Plate

60065

M6 S/S Washer x 12

610625

M6x25 CSK x6

60065 x6

60702 x6

60060 x6

60068 x6

610625

10039 FLIR M100/200 riser kit only

620620

M6x25 SKT x6

60702

M6 Nylon Washer x 12

FLIR M100/200 Fastners

60060

M6 Nyloc Nut x12

60068

M6 Nut cover x12

10039

M100/200 Top Plate for PTM

IMPORTANT

No liability is accepted for damage caused by incorrect installation.

The installation and assembly must be regularly inspected for evidence of damage or loose parts.

Product has been designed specically for the mounting of approved marine electronics under normal boating conditions.

IMPORTANT

Scanstrut déclinent toute responsabilité pour les dégats résultant d’une installation incorrecte.

L’installation et l’assemblage doivent être inspectés régulièrement an de déceler des dégats ou des pièces désserrées

Ce produit a été spéciquement conçu pour le montage d’appareils d’électronique marine approuvés dans des conditions de navigation normales.

WICHTIG

Für Schäden aufgrund unsachgemäßen Einbaus wird keine Haftung übernommen.

Der Anbau und die Baueinheit müssen regelmäßig auf Anzeichen von Schäden oder lockere Teile geprüft werden.

Dieses Produkt wurde spezisch für die Befestigung genehmigter Elektronikgeräte für die Schifahrt unter normalen Bootsfahrtsbedingungen entwickelt.

IMPORTANTE

Si declina qualsiasi responsabilità per danni causati da un’installazione erronea.

L’installazione e il montaggio devono essere ispezionati con regolarità per vericare la presenza di danni o di pezzi allentati.

Questo prodotto è stato studiato appositamente per il supporto di apparecchiature elettroniche navali approvate in normali condizioni di navigazione.

IMPORTANTE

No se aceptará ninguna responsabilidad por los daños causados por una instalación incorrecta.

La instalación y ensamblaje deberá inspeccionarse regularmente, comprobando cualquier evidencia de daños o piezas aojadas.

Este producto ha sido especícamente diseñado para el montaje de equipos electrónicos marinos aprobados bajo condiciones normales de navegación.

Scanstrut Ltd. 5 Darts Business Park, Clyst St. George, Exeter, Devon, UK EX30QH Tel: +44(0)1392531280

E-mail: [email protected] Website: www.scanstrut.com

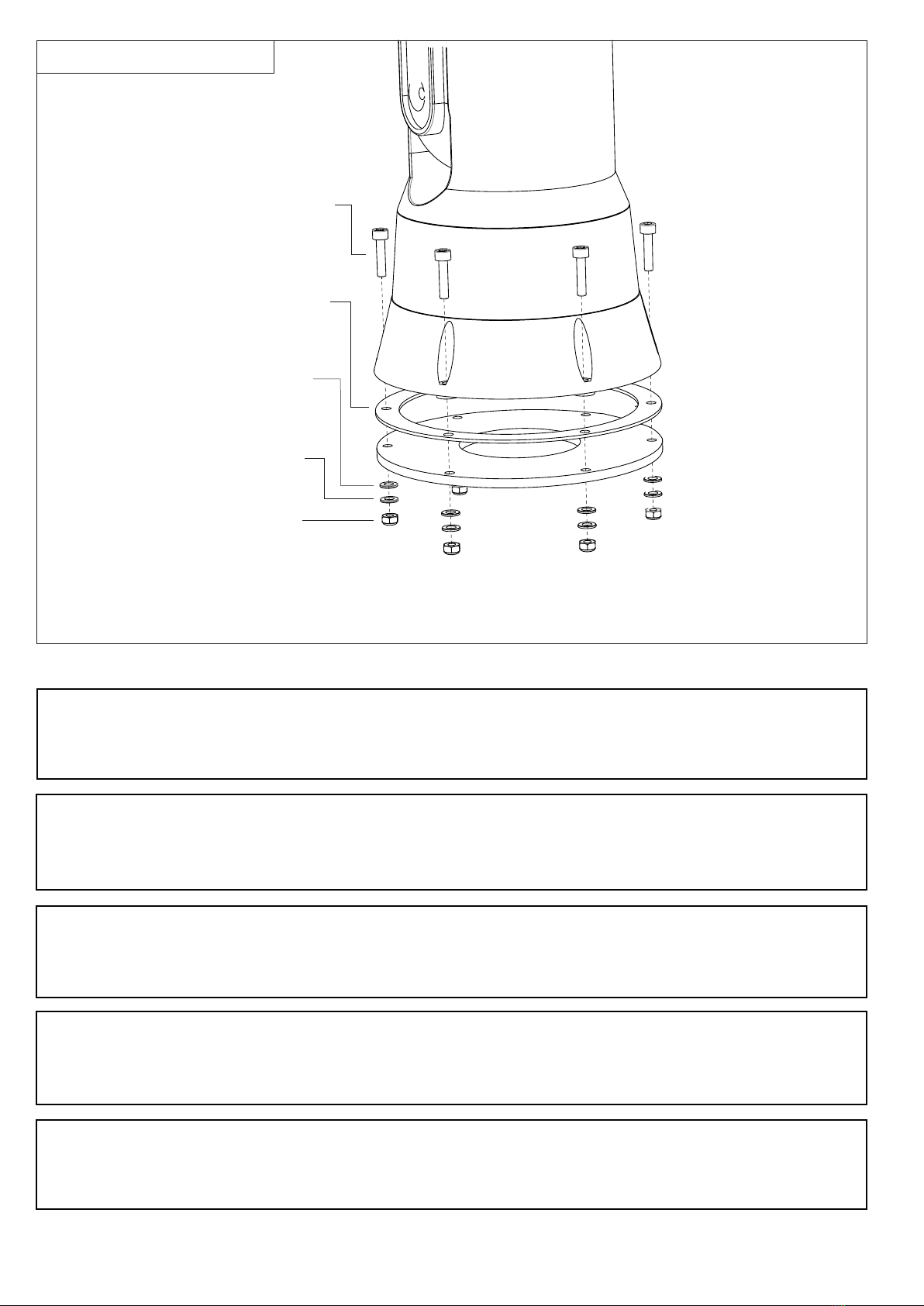

FLIR M100/200 Riser Kit ONLY

6x M6x25mm

Socket Head

FLIR Supplied

CAM Seal

6x M6 S/S

Washer

6x M6

Nyloc Nut

6x M6 Nylon-

Washer
