Samsung HW-M4500 Manuel utilisateur

HW-M4500

USER MANUAL

ROM - ii

INFORMAŢII DE SIGURANŢĂ

AVERTISMENTE PRIVIND

SIGURANŢA

PENTRU A REDUCE RISCUL DE ELECTROCUTARE,

NU SCOATEŢI CAPACUL POSTERIOR (SAU DIN

SPATE). ÎN INTERIOR NU EXISTĂ PIESE CARE POT

FI REPARATE DE UTILIZATOR. PENTRU SERVICE,

ADRESAŢI-VĂ PERSONALULUI CALIFICAT.

ATENŢIE

RISC DE ELECTROCUTARE

NU DESCHIDEŢI

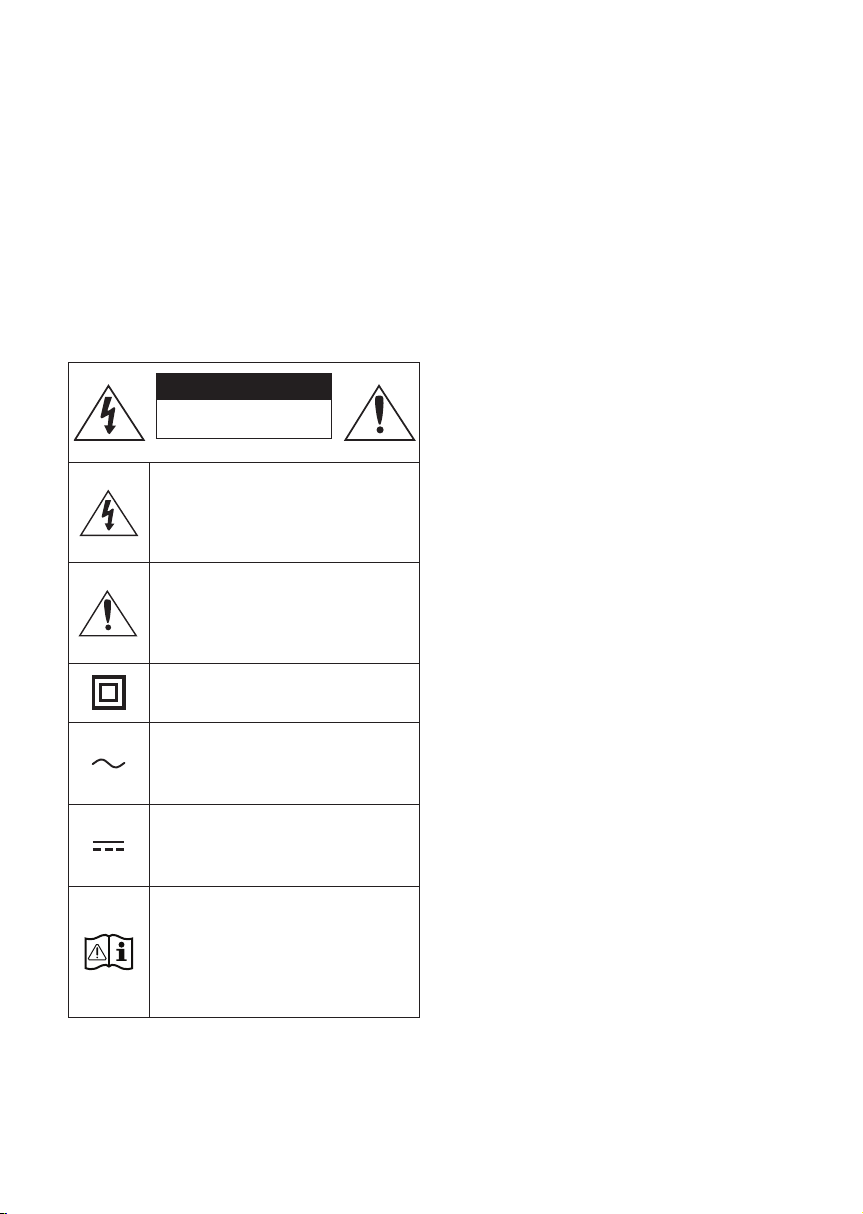

Acest simbol indică faptul că tensiunea

din interior este ridicată. Orice fel de

contact cu părţile interioare ale acestui

produs este periculos.

Acest simbol indică faptul că produsul

este însoţit de documentaţie

importantă privind utilizarea şi

întreţinerea.

Produs clasa II: Acest simbol indică că

nu este necesară împământarea.

Tensiune c.a.: Acest simbol indică că

tensiunea nominală marcată cu simbol

este tensiunea c.a.

Tensiunea c.c.: Acest simbol indică că

tensiunea nominală marcată cu simbol

este tensiunea c.c.

Atenţie! Consultaţi instrucţiunile de

utilizare: Acest simbol instruieşte

utilizatorul să consulte manualul de

utilizare pentru mai multe informaţii

legare de siguranţă.

AVERTISMENT

•Pentru a reduce riscul de incendiu şi de

electrocutare, feriţi aparatul de ploaie şi

umezeală.

ATENŢIE

•PENTRU A PREVENI ELECTROCUTAREA,

POTRIVIŢI LAMELA ŞTECHERULUI ÎN PRIZĂ ŞI

INTRODUCEŢI COMPLET.

•Acest aparat trebuie conectat la o priză de

curent alternativ cu conectare de protecţie

prin împământare.

•Pentru a deconecta aparatul de la priză,

trebuie să scoateţi ştecherul, drept urmare

priza va  imediat funcţională.

•Nu expuneţi acest aparat la scurgeri sau

stropiri. Nu plasaţi pe aparat obiecte pline cu

lichid, cum ar  vazele.

•Pentru a opri complet aparatul, trebuie să

scoateţi cablul de alimentare din priza de

perete. Prin urmare, cablul de alimentare

trebuie să poată  accesat cu uşurinţă în orice

moment.

ROM - iii

PRECAUŢII

1. Asiguraţi-vă că sursa dvs. de curent

alternativ este în concordanţă cu

autocolantul de identicare aat pe spatele

unităţii. Instalaţi unitatea în poziţie orizontală

sau pe un suport solid (mobilă), cu sucient

spaţiu în jur pentru ventilaţie 7~10 cm.

Asiguraţi-vă că fantele de ventilaţie nu sunt

acoperite. Nu aşezaţi unitatea pe

amplicatoare sau pe alte echipamente care

se pot încinge. Această unitate este

destinată pentru utilizare continuă. Pentru a

opri complet unitatea, deconectaţi cablul de

alimentare de la priză. Deconectaţi unitatea

de la priză dacă nu o utilizaţi mai mult timp.

2. În timpul furtunilor cu descărcări electrice,

scoateţi ştecherul din priză. Creşterile de

tensiune din cauza descărcărilor electrice pot

duce la defectarea aparatului.

3. Nu expuneţi aparatul la acţiunea directă a

razelor soarelui sau a altor surse de căldură.

Aparatul se poate supraîncălzi şi defecta.

4. Protejaţi aparatul de umiditate (de ex. vaze)

şi căldură excesivă (de ex. un şemineu) sau

de echipamentele care creează câmpuri

magnetice sau electronice puternice.

Deconectaţi cablul de alimentare de la sursa

de alimentare cu curent alternativ în cazul

unei disfuncţionalităţi. Aparatul nu este

destinat utilizării industriale. Utilizaţi

produsul doar în scopuri personale.

Este posibil să se creeze condens, dacă

aparatul sau discul au fost depozitate la

temperaturi scăzute. Dacă transportaţi

unitatea pe timpul iernii, aşteptaţi

aproximativ 2 ore înainte de utilizare, pentru

ca unitatea să ajungă la temperatura

camerei.

5. Bateriile utilizate pe acest produs conţin

chimicale dăunătoare pentru mediul

înconjurător. Nu aruncaţi bateriile împreună

cu celelalte reziduuri menajere. Nu aruncaţi

bateriile în foc. Nu scurtcircuitaţi,

dezasamblaţi sau supraîncălziţi bateriile.

Există pericolul de explozie dacă bateria este

înlocuită incorect. Înlocuiţi bateria cu una de

acelaşi tip sau de un tip echivalent.

DESPRE ACEST MANUAL

Acest manual de utilizare este constituit din două

părți: un document simplu, MANUAL DE

UTILIZARE, și un document detaliat, MANUAL

COMPLET, care poate  descărcat.

MANUAL DE UTILIZARE

Consultați acest manual pentru instrucțiuni de

securitate, instalarea produsului, componente,

conexiuni și caracteristicile produsului.

MANUAL COMPLET

Puteți accesa centrul de asistență clienți prin

scanarea codului QR. Pentru a consulta

manualul pe PC-ul sau dispozitivul dvs. mobil,

descărcați acest manual în format document

sau de pe site-ul web.

(http://www.samsung.com/support)

Designul și specicațiile pot  modicate fără

înștiințare prealabilă.

ROM - iv

CONŢINUT

01 Vericarea componentelor 2

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AA) ------------------------- 2

02 Descrieri 3

Panoul superior/panoul frontal al sistemului Soundbar ------------------------- 3

Panoul inferior al unității Soundbar ------------------------- 3

03 Conectarea unității Soundbar 4

Conectarea la sursa de alimentare electrică ------------------------- 4

Conectarea sistemului Soundbar la Subwoofer ------------------------- 5

– Conectarea automată dintre subwoofer și sistemul Soundbar ------------------------- 5

– Conectarea manuală a subwooferului în cazul în care conexiunea

automată eșuează ------------------------- 6

04 Conectarea la televizor 7

Metoda 1. Realizarea unei conexiuni prin cablu ------------------------- 7

– Realizarea unei conexiuni prin cablu optic ------------------------- 7

– Realizarea unei conexiuni prin cablu HDMI ------------------------- 8

Metoda 2. Realizarea unei conexiuni fără cablu ------------------------- 9

– Conectarea la un televizor via Bluetooth ------------------------- 9

05 Conectarea la un dispozitiv extern 11

Conectarea prin folosirea unui cablu audio optic sau analogic (AUX) ------------------------- 11

Realizarea unei conexiuni prin cablu HDMI ------------------------- 12

06 Conectare prin port USB 13

Actualizare software ------------------------- 13

ROM - v

07 Conectarea unui dispozitiv mobil 14

Conectarea Prin Bluetooth ------------------------- 14

08 Folosirea telecomenzii 15

Cum să folosiți telecomanda ------------------------- 15

Reglarea volumului unității Soundbar cu telecomanda televizorului ------------------------- 17

09 Instalarea suportului de perete 18

Precauţii la instalare ------------------------- 18

Componente pentru montarea pe perete ------------------------- 18

10 Depanare 20

11 Licenţă 21

12 Noticare de licenţă open source 21

13 Notă importantă despre service 21

14 Specicaţii și sugestii 22

Specicaţii ------------------------- 22

ROM - 2

01 VERIFICAREA COMPONENTELOR

Surround

VOL WOOFER

SOUNDBAR

SOUND

MODE

Bluetooth

POWER

Unitate principală Soundbar Subwoofer Telecomandă/Baterii

1 3

Cablu de alimentare (Subwoofer) Adaptor de c.a./c.c.

(Unitate principală)

Cablu optic

2Conectați Mufă C.A. la adaptor.

Trebuie să auziți un clic atunci când

este introdusă ferm.

Mufă C.A.

(În funcție de țară și de model)

Nu detașați Mufă C.A. de adaptor (nu

se va putea deconecta odată atașată).

•Etapele de conectare la sursa de alimentare sunt etichetate (1, 2, 3). Pentru mai multe informații

referitoare la conectarea la sursa de alimentare, consultați pagina 4.

•Pentru componentele de xare pe perete, consultați pagina 18.

•Cablul HDMI este vândut separat. Pentru achiziționare, contactați Centrul de service Samsung sau

Centrul Samsung pentru asistență clienți.

•În funcție de regiune, aspectul mufei c.a. poate varia sau poate  furnizată integrată în adaptorul

AC/DC.

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AA)

Glisați capacul bateriei în direcția săgeții până când iese complet. Introduceți 2 baterii AA (1,5V),

respectând polaritatea corectă. Glisați capacul bateriei înapoi în poziție.

ROM - 3

02 DESCRIERI

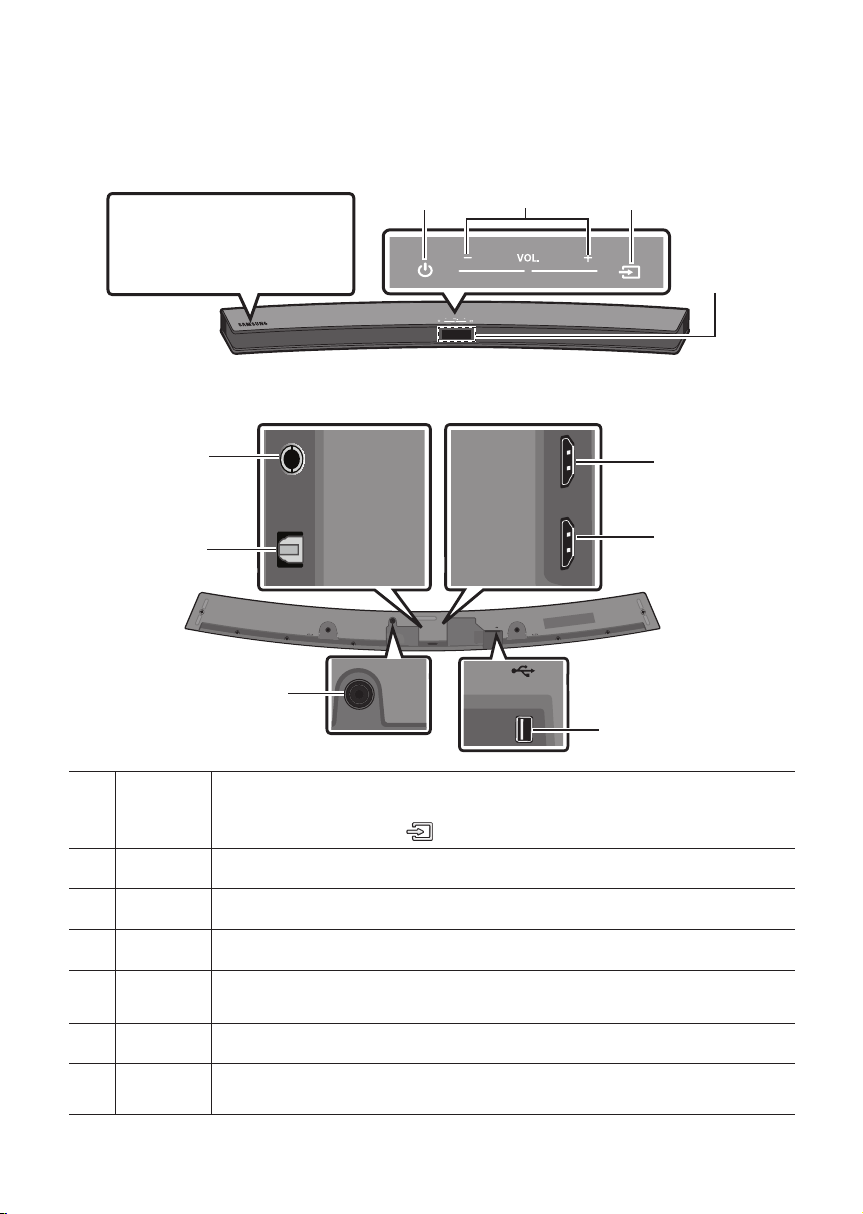

Panoul superior/panoul frontal al sistemului Soundbar

󱂓

Așaj

Volum

Alimentare

Poziționați produsul astfel încât

emblema SAMSUNG să se

situeze pe partea superioară.

Panoul inferior al unității Soundbar

HDMIIN

5V0.5A

HDMIOUT

(TV-ARC)

AUXIN

DC19V

OPTICALIN

DC 19V

5V 0.5A

HDMI IN

HDMI OUT

(TV-ARC)

AUX IN

OPTICAL IN

5V 0.5A

HDMIIN

5V0.5A

HDMIOUT

(TV-ARC)

AUXIN

DC19V

OPTICALIN

DC 19V

5V 0.5A

HDMI IN

HDMI OUT

(TV-ARC)

AUX IN

OPTICAL IN

5V 0.5A

HDMIIN

5V0.5A

HDMIOUT

(TV-ARC)

AUXIN

DC19V

OPTICALIN

DC 19V

5V 0.5A

HDMI IN

HDMI OUT

(TV-ARC)

AUX IN

OPTICAL IN

5V 0.5A

HDMIIN

5V0.5A

HDMIOUT

(TV-ARC)

AUXIN

DC19V

OPTICALIN

DC 19V

5V 0.5A

HDMI IN

HDMI OUT

(TV-ARC)

AUX IN

OPTICAL IN

5V 0.5A

HDMIIN

5V0.5A

HDMIOUT

(TV-ARC)

AUXIN

DC19V

OPTICALIN

DC 19V

5V 0.5A

HDMI IN

HDMI OUT

(TV-ARC)

AUX IN

OPTICAL IN

5V 0.5A

󱂔󱂗

󱂙

󱂕󱂘

󱂖

󱂓Sursă

Selectați modul de intrare a sursei. (D.IN / AUX / HDMI / BT / USB)

•Pentru activarea modului “BT PAIRING”, schimbați sursa modului “BT”, iar apoi

mențineți apăsat butonul (Sursă) timp de mai mult de 5 secunde.

󱂔AUX Conectaţi la ieşirea analogică a unui dispozitiv extern.

󱂕D.IN Conectaţi la ieşirea digitală (optică) a unui dispozitiv extern.

󱂖DC 19V Conectați la un adaptor c.c/c.a. (Alimentare)

󱂗HDMI IN Intră semnale audio şi video simultan, printr-un cablu HDMI.

Conectaţi la ieşirea HDMI a unui dispozitiv extern.

󱂘HDMI OUT Conectați la mufa HDMI (ARC) de pe un televizor.

󱂙USB Conectați un dispozitiv cu port USB pentru a reda șierele audio de pe dispozitivul cu port

USB prin sistemul Soundbar.

ROM - 4

03 CONECTAREA UNITĂȚII SOUNDBAR

Conectarea la sursa de alimentare electrică

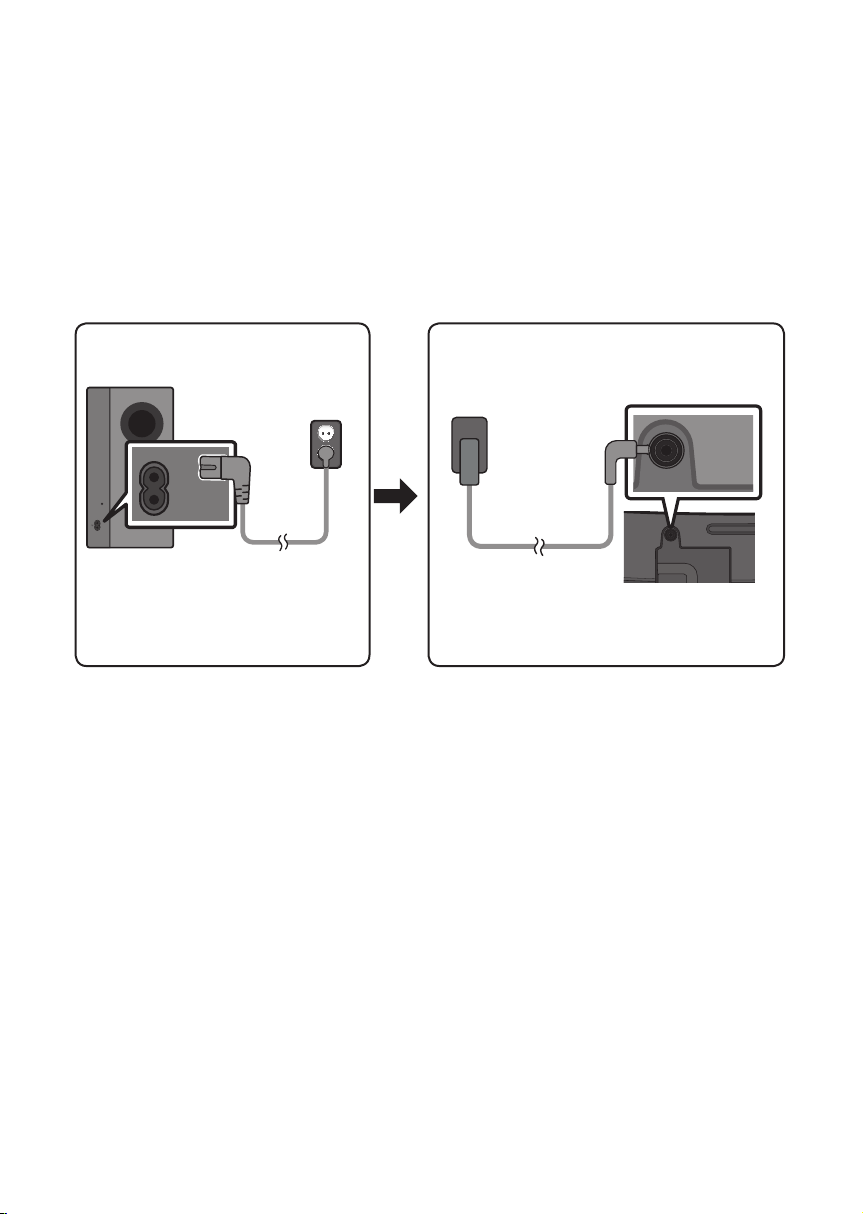

Utilizați componentele de alimentare (1, 2, 3) pentru conectarea unităților la sursele de alimentare

electrică, în ordinea următoare: 1.) Subwoofer 2.) Unitate principală Soundbar. A se vedea ilustrațiile

de mai jos.

•Pentru informații suplimentare despre parametrii de alimentare electrică și consum, consultați

eticheta atașată produsului. (Etichetă: Baza unităţii principale Soundbar)

AUX IN

DC 19V

OPTICAL IN

DC 19V

(Port de

alimentare)

Baza unităţii principale

Soundbar

ID SET

POWER

Partea din spate a

subwooferului

1Cablu de

alimentare

Conectarea la sursa

de alimentare

electrică

3Adaptor de c.a./c.c.

2Mufă C.A.

ROM - 5

Conectarea sistemului Soundbar la Subwoofer

Atunci când subwooferul este conectat, vă puteți bucura de o gamă variată de sunete joase.

Conectarea automată dintre subwoofer și sistemul Soundbar

Când porniți alimentarea, după conectarea cablurilor de alimentare la sistemul Soundbar și subwoofer,

subwooferul este conectat automat la sistemul Soundbar.

•Când se nalizează asocierea automată, indicatoarele albastre din partea de sus a subwooferului se

aprind.

Lumini LED indicatoare pe partea superioară a subwooferului.

LED Stare Descriere Soluție

Albastru

Pornit Conectarea reușită (operație

normală) -

Intermitent Recuperarea conectării

Vericați dacă cablul de alimentare la

sistemul Soundbar este conectat corect

sau așteptați o anumită perioadă de timp.

(Dacă aprinderea intermitentă persistă,

încercați să conectați subwooferul manual.

Consultați pagina 6.)

Roșu Pornit

Standby (cu unitatea

principală Soundbar oprită)

Vericați dacă cablul de alimentare la

unitatea principală Soundbar este conectat

corect.

Conexiunea a eșuat

Reconectați-vă. Consultați instrucțiunile

pentru conexiunea manuală de la

pagina 6.

Roșu și

albastru Intermitent Funcționare

necorespunzătoare

Consultați informațiile de contact din

manual pentru Centrul de servicii

Samsung.

ROM - 6

Conectarea manuală a subwooferului în cazul în care conexiunea automată eșuează

Vericați înainte de a efectua conexiunea manuală

•Vericați dacă cablurile de alimentare pentru unitatea Soundbar și subwoofer sunt conectate

corect.

•Asigurați-vă că sistemul Soundbar este pornit.

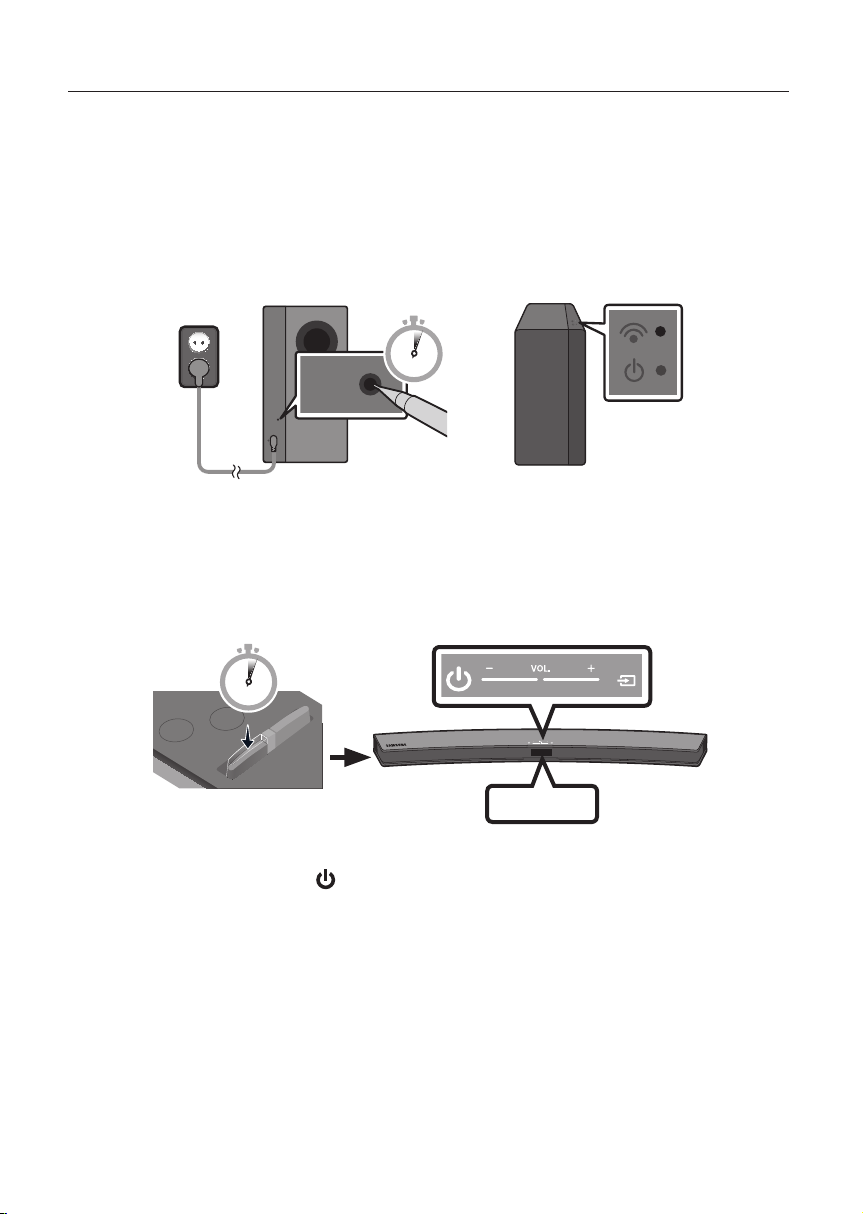

1. Țineți apăsat ID SET de pe partea din spate a subwooferului cel puțin 5 secunde. Indicatorul roșu

din partea de sus a subwooferului se stinge și se aprinde intermitent indicatorul albastru.

ID SET

POWER

ID SET

5 Sec

Partea din spate a

subwooferului

Partea de sus a

subwooferului

2. Opriți sistemul Soundbar.

3. Țineți apăsat butonul VOL al telecomenzii timp de cel puțin 5 secunde cu sistemul Soundbar oprit

(OFF).

4. Mesajul ID SET apare pe așajul sistemului Soundbar timp de 1,3 secunde, apoi dispare.

ID SET

Surround

SOUND

MODE

Bluetooth

POWER

VOL WOOFER

SOUNDBAR

5 Sec

5. Când indicatorul albastru de pe subwoofer se aprinde intermitent, porniți alimentarea sistemului

Soundbar apăsând pe butonul (Alimentare) de pe panoul superior al unității principale sau de

pe telecomandă.

6. Când conectarea automată este stabilită cu succes, indicatorul albastru din partea superioară a

subwooferului nu se mai aprinde intermitent și rămâne albastru continuu.

•În cazul unei conexiuni eșuate, indicatorul albastru clipește continuu. Începeți din nou, reluați

procedura de la Pasul 1.

Experimentați sunetul surround wireless real conectând kitul wireless de boxe spate

Samsung (SWA-8500S) la sistemul Soundbar (Vândut separat). Pentru mai multe

informații, consultați manualul de utilizare al kitului wireless de boxe spate Samsung.

Autres manuels pour HW-M4500

Table des matières

Langues :

Autres manuels Samsung Système de haut-parleurs

Samsung

Samsung HW-S40T Instructions d'installation

Samsung

Samsung HW-A550 Instructions d'installation

Samsung

Samsung HW-S60T Instructions d'installation

Samsung

Samsung HW-H600 Manuel utilisateur

Samsung

Samsung HT-WS1 Manuel utilisateur

Samsung

Samsung HW-N400 Instructions d'installation

Samsung

Samsung HW-Q70T/XN Instructions d'installation

Samsung

Samsung HW-T42E Instructions d'installation

Samsung

Samsung HW-K850/ZA Manuel utilisateur

Samsung

Samsung HW-R530 Instructions d'installation

Samsung

Samsung HW-H450 Manuel utilisateur

Samsung

Samsung Harman JBL XS10 Manuel utilisateur

Samsung

Samsung HW-Q800T Manuel utilisateur

Samsung

Samsung MX-T70 Instructions de montage

Samsung

Samsung HW-F350 Manuel utilisateur

Samsung

Samsung MX-T70 Instructions d'installation

Samsung

Samsung HW-N400 Manuel utilisateur

Samsung

Samsung HW-B43C Instructions d'installation

Samsung

Samsung HW-Q800A Instructions d'installation

Samsung

Samsung HW-K335 Manuel utilisateur

Samsung

Samsung HW-Q800A Manuel utilisateur

Samsung

Samsung HW-F751 Manuel utilisateur

Samsung

Samsung HW-B670 Instructions d'installation

Samsung

Samsung HW-Q900C Instructions d'installation

Manuels Système de haut-parleurs populaires d'autres marques

JVC

JVC CA-MXK5R Manuel utilisateur

LG NB4532B Manuel utilisateur

JVC

JVC CA-FSH100 Manuel utilisateur

5Core

5Core Pro Series Manuel utilisateur

EAW

EAW MQV1394e Manuel utilisateur

Lynx

Lynx GXR-LA10A Manuel utilisateur

iLive

iLive ITB066B Manuel utilisateur

RDX

RDX QuickStation 4 Manuel utilisateur

Electro-Voice

Electro-Voice S-122 Manuel utilisateur

Sven

Sven SPS-619 GOLD Manuel utilisateur

Pioneer

Pioneer CS-7070 Manuel utilisateur

EAW

EAW UB82e Manuel utilisateur

Sondpex

Sondpex Active Speaker System and Digital Music... Manuel utilisateur

JVC

JVC NX-PN7 Manuel utilisateur

Marshall Amplification

Marshall Amplification AR-DM61-BT Manuel utilisateur

Yamaha

Yamaha NX-A01 - Speaker Sys Manuel utilisateur

SE Audiotechnik

SE Audiotechnik I-LINE Manuel utilisateur

Gemini

Gemini WRX-843 Series Manuel utilisateur
