Samsung SyncMaster 400MX-2 Manuel utilisateur

LCD MONITOR

quick start guide

400MX-2 400MXn-2 460MX-2 460MXn-2

Introduction

Contenu de l'emballage

Remarque

Veuillez vous assurer que les composants suivants sont bien inclus avec votre affichage LCD.

Le cas échéant, contactez votre revendeur.

Contactez un revendeur local pour acheter des éléments en option.

Remarque

Ne placez pas le produit directement sur le sol.

Vérification du contenu de l'emballage

Enlevez le verrou de la boîte d'emballage, comme illustré dans la figure ci-dessus.

Soulevez la boîte d'embal-

lage en tenant les rainures

de part et d'autre de celle-

ci.

Vérification du contenu de

l'emballage

Retirez le polystyrène et

l'emballage en plastique.

Remarque

•Après avoir tout déballé, veillez à vérifier le contenu de l'emballage.

• Gardez la boîte pour le transport futur du produit.

•Après avoir déballé le produit, vous pouvez utiliser la partie inférieure de la boîte comme

support temporaire pour tester ou vérifier le fonctionnement du produit.

Déballage

Affichage LCD

Manuels

Introduction

Guide d'installation rapide Carte de garantie

(Non disponible partout) Manuel d'utilisation

CD du logiciel MagicInfo

CD du manuel de MagicInfo

(Applicable uniquement pour le

modèle FPn-2)

Câbles

Cordon d'alimentation

Autres

Télécommande Piles (AAA X 2)

(Non disponible partout)

Panneau du disque dur

(Applicable uniquement pour le

modèle FPn-2)

Introduction

Tore magnétique pour Câble LAN

Remarque

zVous pouvez acheter et connecter un autre boîtier réseau ou tuner TV. Pour plus d'informations sur leur utilisation,

reportez-vous aux manuels utilisateur respectifs.

zVous ne pouvez connecter qu'un boîtier externe.

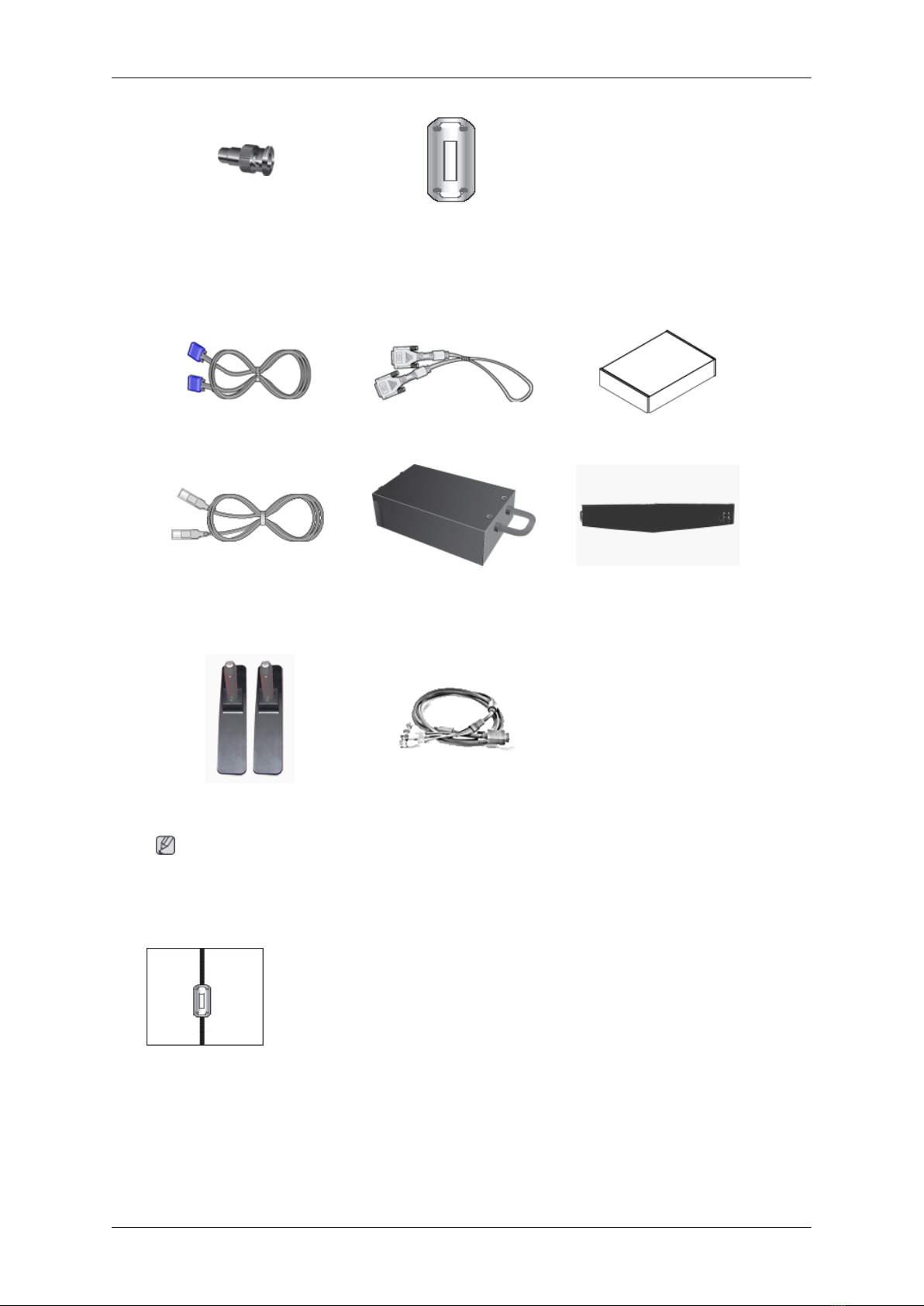

Jack adaptateur BNC/RCA (Applicable uniquement au modèle

réseau 46)

Vendu séparément

Câble D-Sub Câble DVI Kit de fixation au mur

Câble LAN

(Applicable uniquement pour le

modèle FPn-2)

Boîtier tuner TV

Boîtier réseau

(Applicable uniquement pour le

modèle FP-2)

Kit de Support provisoire Câble BNC

Tore magnétique

zLe blindage magnétique sert à protéger les câbles des interférences.

zLors de la connexion d'un câble, ouvrez le blindage magnétique et rabattez-le autour du

câble près de la prise.

Votre écran LCD

Avant

MENU bouton [MENU]

Ouvre le menu à l'écran et quitte le menu. Egalement utilisé pour quitter le

menu OSD ou revenir au menu précédent.

Boutons de navigation (haut-bas)

Se déplace verticalement d'une option de menu à une autre ou règle les

valeurs de menu sélectionnées.

Bouton Gauche-Droite / Bouton Volume

Se déplace horizontalement d'une option de menu à une autre ou règle les

valeurs de menu sélectionnées. Si les fonctions OSD ne sont pas affi-

chées, appuyez sur le bouton pour régler le volume.

ENTER bouton [ENTER]

Permet d'activer un élément de menu mis en surbrillance.

SOURCE bouton [SOURCE]

SOURCE llume l’indicateur du signal d’entrée en cours de présentation.

Le changement de source n'est possible que pour les appareils externes

connectés au moniteur.

[PC] → [DVI] → [AV] → [HDMI] → [MagicInfo] → [TV] → [BNC]→ [Com-

posant]

Remarque

•Le menu TV est disponible lorsqu'un boîtier tuner TV est installé.

•Le menu MagicInfo est disponible lorsqu'un boîtier réseau est installé

sur le modèle FPn-2 ou FP-2.

D.MENU

Ouvre le D.MENU à l'écran.

Introduction

Remarque

•Cette fonction est disponible lorsqu'un boîtier tuner TV est installé.

Bouton de mise sous tension [ ]

Appuyez sur ce bouton pour allumer et éteindre l'écran.

Voyant d'alimentation

Indique que le Mode d'économie est en position normale ou Puissance.

Remarque

Reportez-vous à Mode Economie d'énergie décrit dans le manuel pour

plus d'informations sur la fonction d'économie d'énergie. Pour économiser

de l'énergie, éteignez votre moniteur lorsque vous ne l'utilisez pas pendant

de longues périodes.

Capteur de la télécommande

Orientez la télécommande en direction de ce point sur le Moniteur.

Arrière

Remarque

Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de

l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vo us

ne vous en servez pas ou quand vous absentez pour un long moment.

POWER S/W ON [

│

] / OFF [O]

Allume et éteint le moniteur.

POWER IN

Cordon d'alimentation, connecte le moniteur

et la prise murale.

Introduction

RS232C OUT/IN (port série RS232C)

programme port MDC (Multi Device Control)

DVI / PC / HDMI IN [DVI/PC/HDMI AU-

DIOIN](PC/DVI/HDMI(Terminal de connex-

ion audio (entrée))

DVI / PC / HDMI IN [HDMI]

Reliez la borne HDMI située à l'arrière de vo-

tre affichage LCD à la borne HDMI de votre

périphérique de sortie numérique à l'aide

d'un câble HDMI.

DVI / PC / HDMI IN [RGB] (Connecteur

vidéo PC)

Utilisation d'un 15 broches D-Sub mode PC

(PC analogue)

DVI / PC / HDMI IN [DVI] (Connecteur

vidéo PC)

Utilisation d'un DVI-D vers DVI-D - mode DVI

(PC numérique)

DC OUT

Veillez à utiliser la borne de connexion DC-

OUT au boîtier tuner TV agréé[SBB-DT*].

A défaut, vous risqueriez d'endommager le

produit.

AV IN [VIDEO] (Connexion vidéo )

Branchez le connecteur [ VIDEO ] du moni-

teur à la sortie vidéo du périphérique externe

à l'aide d'un câble VIDEO.

AV AUDIO IN [L-AUDIO-R](Connexion

MONITOR audio (entrée))

AV AUDIO OUT [L-AUDIO-R] (Connec-

teur audio LCD (Sortie))

Introduction

BNC/COMPONENT OUT[R/PR, G/Y, B/

PB, H, V]

(Connecteur BNC/composant (Sortie))

Connexion BNC (PC analogique) : connex-

ion des ports R, G, B, H, V.

Connexion Composant : connexion des

ports PR, Y, PB.

BNC/COMPONENT IN[R/PR, G/Y, B/

PB, H, V]

(Connecteur BNC/composant (Entrée))

RGB OUT

(Applicable uniquement pour le modèle

FPn-2)

LAN (Connexion LAN)

(Applicable uniquement pour le modèle

FPn-2)

USB(Connexion USB)

Compatible clavier/souris, périphérique de

stockage de masse.

(Applicable uniquement pour le modèle

FPn-2)

Introduction

Kensington Lock

L'antivol Kensington est un dispositif utilisé

pour fixer physiquement le système lorsqu'il

est utilisé dans un endroit public. L'antivol

doit être acheté séparément. L'aspect et la

méthode de verrouillage peuvent différer de

l'illustration en fonction du fabricant. Consul-

tez le manuel fourni avec le verrou Kensing-

ton pour obtenir des instructions d’utilisation.

L'antivol doit être acheté séparément.

Remarque

L'emplacement du verrou Kensington peut

varier en fonction du modèle.

Utilisation de l'antivol Kensington

1. Insérez le dispositif de verrouillage dans

la fente Kensington du moniteur ,

puis tournez-le dans le sens du verrouil-

lage .

2. Branchez le câble antivol Kensington.

3. Fixez l'antivol Kensington sur un bureau

ou tout autre objet lourd inamovible.

Remarque

Reportez-vous à Connexion des câbles pour plus d'informations sur la connexion des câbles.

Télécommande

Remarque

Le bon fonctionnement de la télécommande peut être affecté par un téléviseur ou un autre

périphérique électronique fonctionnant à proximité de l'écran à plasma, en raison d'interfér-

ences avec la fréquence.

Introduction

POWER

OFF

Number Buttons

Bouton DEL

+ VOL -

MUTE

TV/DTV

INFO

BOUTONS DE COULEUR

TTX/MIX

STILL

AUTO

S.MODE

MDC

LOCK

SOURCE

ENTER/PRE-CH

CH/P

D.MENU

GUIDE

RETURN

Haut - Bas et Gauche-Droite

EXIT

SRS

MagicInfo

P.MODE

DUAL/MTS

PIP

SWAP

1. POWER Allume le moniteur.

2. Off Eteint le moniteur.

3. Number Buttons Permet de changer de chaîne.

Introduction
