Samsung SyncMaster 2043BW Manuel utilisateur

LCD MONITOR

quick start guide

2043BW/2043BWX/2243BW/2243BWX

Introducción

Contenido del embalaje

Nota

Compruebe que los artículos siguientes vengan incluidos con su monitor.

Si falta alguno, póngase en contacto con su distribuidor.

Póngase en contacto con un distribuidor local para adquirir los artículos adicionales.

Desembalaje

Tipo 1

Monitor y soporte sencillo

Nota

El programa MagicRotation no se puede suministrar porque el soporte básico no admite la función

Pivot.

Tipo 2

Monitor y soporte HAS

Manuales

Guía de configuración rápida Tarjeta de garantía

(No disponible en todos los

lugares)

Manual del usuario

Cables

Cable D-sub Cable de alimentación Cable DVI (opcional)

Otros

Paño de limpieza

Nota

Sólo se suministra para productos de color negro reluciente como una característica del producto.

Su monitor

Configuración inicial

Seleccione el idioma con las teclas de arriba y abajo.

El contenido que se muestra desaparece tras 40 segundos.

Pulse dos veces el botón de encendido, para apagarlo y encenderlo otra vez. Se mostrará de nuevo.

Se puede visualizar hasta tres (3) veces. Es necesario ajustar la resolución del ordenador antes de

alcanzar la cuenta máxima.

Nota

La resolución que se muestra en la pantalla es la óptima para este producto.

Ajuste la resolución del ordenador para que sea la misma que la resolución óptima de este producto.

Introducción

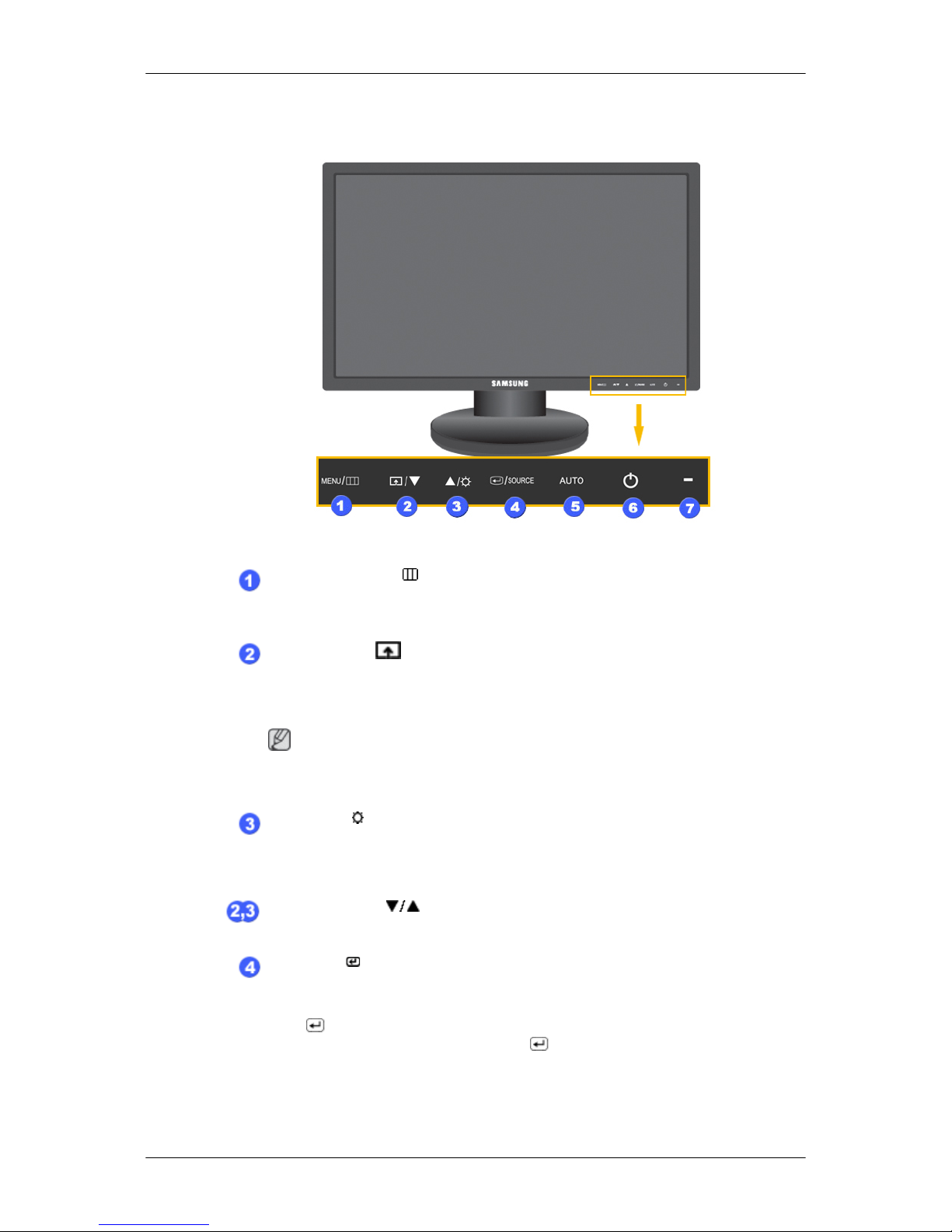

Parte delantera

MENU Botón [MENU/ ]

Abre el menú en pantalla y sale del menú. Se usa también para salir del menú de

la pantalla o volver al menú anterior.

Tecla personaliz.[ ]

Puede personalizar la asignación de la tecla para el botón Personal de acuerdo con

sus preferencias.

Nota

Puede configurar la tecla personalizada para una función determinada a través de

Configuración > Tecla personaliz..

Botón Brillo [ ]

Cuando no haya visualización en la pantalla, pulse el botón para ajustar el brillo.

>> Haga clic aquí para ver un clip de animación

Botones de ajustes [ ]

Estos botones permiten ajustar los elementos del menú.

Botón Intro [ ] / SOURCE

Activa un elemento resaltado del menú.

Pulse ' SOURCE' y a continuación seleccione la señal de vídeo cuando la pan-

talla está apagada. (Cuando se pulsa el botón ' /SOURCE' para cambiar el modo

de entrada, aparece un mensaje en la parte superior izquierda de la pantalla que

muestra el modo actual: señal de entrada analógica o digital.)

Introducción

Nota

Si selecciona el modo digital, debe conectar el cable DVI a su monitor y al puerto

DVI de la tarjeta gráfica.

>> Haga clic aquí para ver un clip de animación

Botón AUTO

Use este botón para el ajuste automático.

>> Haga clic aquí para ver un clip de animación

Botón de encendido [ ]

Pulse el botón para encender o apagar el monitor.

Indicador de encendido

Esta luz está azul durante un funcionamiento normal y parpadea en azul cuando

el monitor guarda los ajustes.

Nota

Para obtener más información respecto a las funciones de ahorro de energía, con-

sulte la sección Ahorro de energía en el manual. Para ahorrar energía, apague el

monitor cuando no lo necesite o cuando lo deje sin funcionar durante largos pe-

ríodos.

Parte posterior

Nota

La configuración de la parte posterior del monitor puede variar en función del producto.

Soporte básico Soporte HAS

Puerto POWER

Conecte el cable de alimentación del monitor al puerto de POWER de la parte pos-

terior del monitor.

Puerto DVI IN

Conecte el cable DVI al puerto DVI IN de la parte posterior del monitor.

Puerto RGB IN

Introducción

Conecte el cable D-Sub al puerto RGB IN de 15 patillas, en la parte posterior del

monitor.

Bloqueo Kensington

El bloqueo Kensington es un dispositivo que se utiliza para fijar físicamente el sistema

cuando se utiliza en un sitio público. (El dispositivo de bloqueo debe adquirirse por

separado.) Si necesita información sobre el uso del dispositivo de bloqueo, póngase

en contacto con el establecimiento donde lo haya adquirido.

Nota

Consulte Conexión de cables para obtener más información acerca de los cables de conexión.

Anillo de sujeción del cable

• Fije los cables mediante el anillo de sujeción, como se muestra en la ilustración.

Introducción

Conexiones

Conexión de cables

Conecte el cable de alimentación del monitor al puerto de power de la parte posterior del monitor.

Enchufe el cable de alimentación del monitor en una toma de corriente cercana.

Use una conexión apropiada para el ordenador.

Uso del conector D-Sub (analógico) en la tarjeta de vídeo.

• Conecte el cable de señal al puerto D-Sub de 15 patillas, en la parte posterior del monitor.

[RGB IN]

Uso del conector D-Sub (digital) en la tarjeta de vídeo.

• Conecte el cable DVI al puerto DVI IN de la parte posterior del monitor.

[DVI IN]

Conexión a un ordenador Macintosh.

• Conecte el monitor y el ordenador Macintosh mediante el cable de conexión D-sub.

Nota

Si el monitor y el ordenador están conectados, puede encenderlos y utilizarlos.

SyncMaster 2043BW/2043BWX

Uso del soporte

Montaje del monitor

Soporte básico Soporte HAS

Monitor y parte inferior

Soporte HAS

A. Tope del soporte

Montaje de la base

Este monitor acepta un protector de montaje compatible VESA de 75,0 x 75,0 mm.

Conexiones

Soporte básico Soporte HAS

A. Monitor

B. Protector de montaje (se vende por separado)

1. Apague el monitor y desenchufe el cable de alimentación.

2. Deje el monitor LCD boca abajo sobre una superficie plana con un cojín para proteger la pantalla.

4. Alinee el protector del acoplamiento de montaje con los agujeros del protector de montaje de la

cubierta posterior y asegure ésta con los cuatro tornillos que vienen con el brazo articulado, la

repisa de la pared o cualquier otra base.

• No use tornillos con un tamaño superior al estándar, ya que pueden causar daños

en el interior del monitor.

• Para montajes murales que no cumplen las especificaciones de tornillos estándar

VESA, la longitud de éstos puede variar dependiendo de las especificaciones.

• No use tornillos que no cumplan las especificaciones de tornillos estándar VESA.

No apriete excesivamente los tornillos, ya que podría dañar el producto o provocar

la caída de éste con riesgo de causar lesiones personales.

Samsung no se hace responsable de este tipo de accidentes.

• Samsung no se hace responsable de daños o lesiones personales cuando se usa

un montaje mural que no es VESA o que no cumple las especificaciones, o si el

cliente no sigue las instrucciones de instalación del producto.

• Para montar el monitor en la pared, se debe comprar el juego de montaje mural

que permite montar el monitor al menos a 10 cm de distancia de la superficie de

pared.

• Póngase en contacto con el centro de servico técnico de Samsung más cercano

para obtener más información. Samsung Electronics no se hace responsable por

los daños causados por el uso de una base distinta a la aquí especificada.

• Utilice un dispositivo de montaje en pared que cumpla las normas internacionales.

Conexiones

3. Extraiga los cuatro tornillos y desmonte el soporte del monitor LCD.

Conexión de cables

Conecte el cable de alimentación del monitor al puerto de power de la parte posterior del monitor.

Enchufe el cable de alimentación del monitor en una toma de corriente cercana.

Use una conexión apropiada para el ordenador.

Uso del conector D-Sub (analógico) en la tarjeta de vídeo.

• Conecte el cable de señal al puerto D-Sub de 15 patillas, en la parte posterior del monitor.

[RGB IN]

Uso del conector D-Sub (digital) en la tarjeta de vídeo.

• Conecte el cable DVI al puerto DVI IN de la parte posterior del monitor.

[DVI IN]

Conexión a un ordenador Macintosh.

• Conecte el monitor y el ordenador Macintosh mediante el cable de conexión D-sub.

Nota

Si el monitor y el ordenador están conectados, puede encenderlos y utilizarlos.

Conexiones

SyncMaster 2243BW/2243BWX
