Samsung 65" 650TS Interactive Whiteboard LCD Manuel utilisateur

quick start guide

650TS

LCD DISPLAY

Introduction

Contenu de l'emballage

Remarque

VeuillezvousassurerquelescomposantssuivantssontbieninclusavecvotreaffichageLCD.

Le cas échéant, contactez votre revendeur.

Contactez un revendeur local pour acheter des éléments en option.

Vérification du contenu de l'emballage

Enlevez le verrou de la boîte d'emballage, comme illustré dans la figure ci-dessus.

Soulevez la boîte d'embal-

lage en tenant les rainures

de part et d'autre de celle-

ci.

Vérification du contenu de

l'emballage. Retirez le polystyrène et

l'emballage en plastique.

Remarque

• Après avoir tout déballé, veillez à vérifier le contenu de l'emballage.

•Gardez la boîte pour le transport futur du produit.

•Après avoir déballé le produit, vous pouvez utiliser la partie inférieure de la boîte comme

support temporaire pour tester ou vérifier le fonctionnement du produit.

Déballage

Affichage LCD

Manuels

Guide d'installation rapide Carte de garantie

(Non disponible partout)

Guide de l’Utilisateur,

Samsung Interactive

whiteboard

Câbles

Cordon d'alimentation Câble USB Câble D-Sub

Autres

Télécommande

(BP59-00138A)

Piles (AAA X 2)

(Non disponible partout)

Stylets (x3)

Vendu séparément

Câble DVI Câble D-Sub vers BNC Câble D-Sub vers Compo-

sant

Kit de fixation au mur Kit de Support provisoire Boîtier réseau

Introduction

Votre écran LCD

Avant

MENU bouton [MENU]

Ouvre le menu à l'écran et quitte le menu. Egalement utilisé pour quitter le

menu OSD ou revenir au menu précédent.

Boutons de navigation (haut-bas)

Se déplace verticalement d'une option de menu à une autre ou règle les

valeurs de menu sélectionnées.

Bouton Gauche-Droite / Bouton Volume

Se déplace horizontalement d'une option de menu à une autre ou règle les

valeurs de menu sélectionnées. Si les fonctions OSD ne s'affichent pas à

l'écran, appuyez sur le bouton pour régler le volume.

ENTER bouton [ENTER]

Permet d'activer un élément de menu mis en surbrillance.

SOURCE bouton [SOURCE]

SOURCE llume l’indicateur du signal d’entrée en cours de présentation.

Permet de sélectionner la source d'entrée à laquelle un périphérique ex-

terne est connecté.

[PC] →[DVI] →[AV] →[Componant] →[HDMI]

Bouton PIP

Appuyez sur le bouton PIP pour activer/désactiver PIP.

•PC : DVI / AV / HDMI

•DVI : PC

•AV : PC

Introduction

Remarque

Lorsque la fonction PIP est activée sur le moniteur,

la fonction tactile peut ne pas opérer correctement.

•HDMI : PC

Bouton de mise sous tension [ ]

Appuyez sur ce bouton pour allumer et éteindre l'écran.

Capteur de luminosité (en option)

Détecte automatiquement la luminosité ambiante.

Remarque

Cette fonction est activée uniquement sur les modèles équipés d'un cap-

teur de luminosité automatique.

Voyant d'alimentation

Indique que le Mode d'économie est en position normale ou Puissance.

Remarque

Reportez-vous à Mode Economie d'énergie décrit dans le manuel pour

plus d'informations sur la fonction d'économie d'énergie. Pour économiser

del'énergie, éteignezvotre moniteurlorsque vousne l'utilisezpas pendant

de longues périodes.

Capteur de la télécommande

Orientez la télécommande en direction de ce point sur le Moniteur.

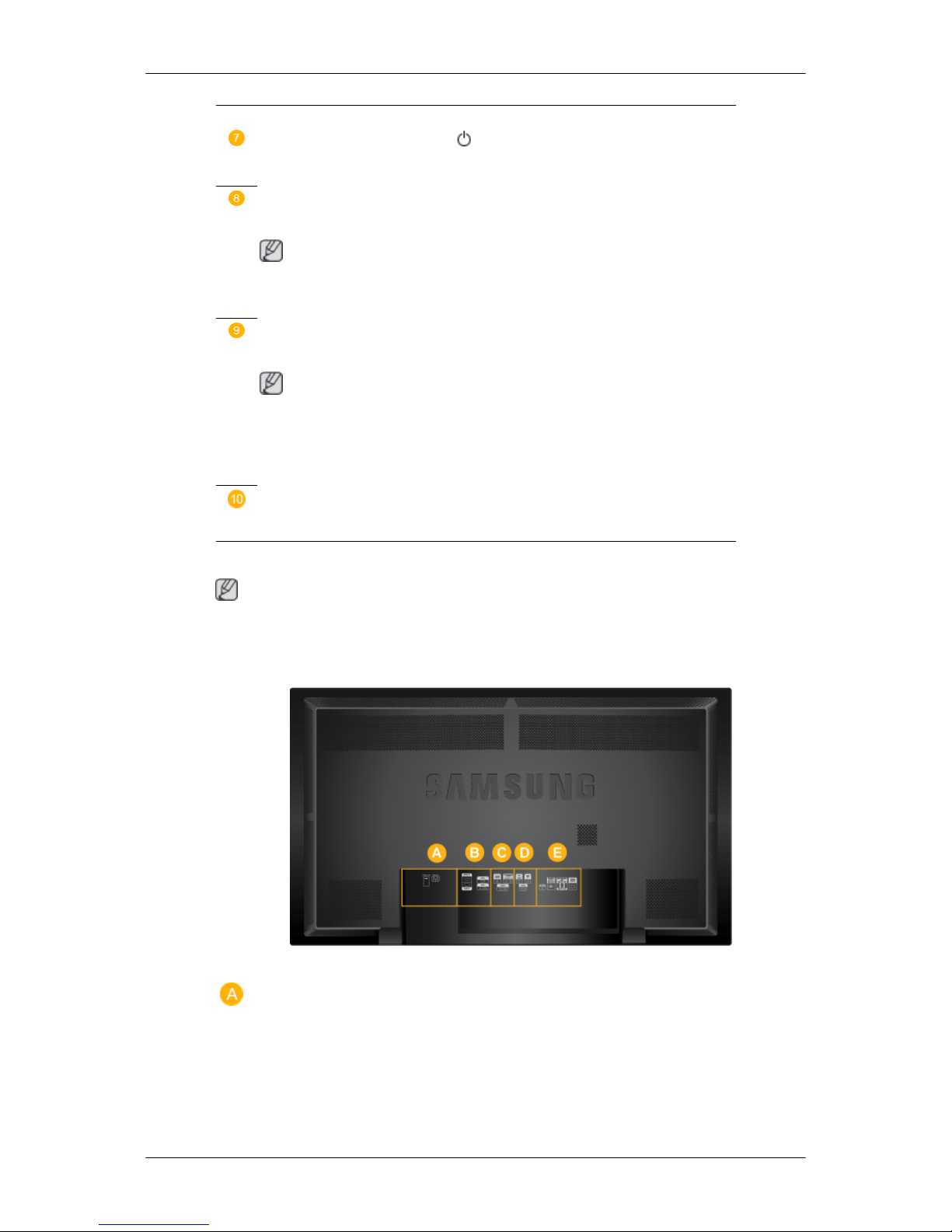

Arrière

Remarque

Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de

l'économie d` énergie. La configuration de l'arrière de l'écran LCD peut varier légèrement en

fonction du modèle.

Introduction

POWER S/W ON [ │] / OFF [O]

Allume et éteint le moniteur.

POWER

Cordon d'alimentation, connecte le moniteur

et la prise murale.

RS232C OUT/IN (port série RS232C)

programme port MDC (Multi Device Control)

RGB/COMPONENT IN (Connecteur PC/

composant (Entrée))

•Raccordez le port [RGB/COMPONENT

IN] du moniteur au port RGB du PC à

l'aide du câble D-SUB.

•Raccordez le port [RGB/COMPONENT

IN]dumoniteur au portCOMPONENTdu

périphérique externe à l'aide du câble D-

SUB vers Composant.

•Raccordez le port [RGB/COMPONENT

IN] du moniteur au port BNC du PC à

l'aide du câble D-SUB vers BNC.

DVI IN (Connecteur vidéo PC)

Raccordez le port [DVI IN] du moniteur au

port DVI du PC à l'aide du câble DVI.

DVI/RGB/HDMI AUDIO IN (Connecteur

audio PC/DVI/HDMI(PC) (Entrée))

AV/COMPONENTAUDIOIN [L- AUDIO-

Connectez le port du lecteur DVD ou mag-

nétoscope (DVD/décodeur) au port [AV/

COMPONENT AUDIO IN [L- AUDIO- R]] de

l'écran LCD.

DVI OUT

Introduction

•Connectez un moniteur à un autre moni-

teur à l'aide d'un câble DVI.

•Raccordez le port [DVI OUT] du moniteur

au port [HDMI IN] de l'autre moniteur à

l'aide du câble DVI vers HDMI.

•Les signaux DVI, HDMI réseau transmis

via le port [DVI OUT] s'affichent sur le

deuxième écran équipé du port DVI IN.

Remarque

Il est possible de connecter jusqu'à 6 moni-

teursFullHDou10HD(susceptibledevarier

en fonction de l'appareil).

AV IN [VIDEO]

Branchez le connecteur [AV IN [VIDEO]] du

moniteur à la sortie vidéo du périphérique

externe à l'aide d'un câble VIDEO.

AUDIO OUT

Borne de sortie de casque.

HDMI IN

Reliez la borne HDMI située à l'arrière de vo-

tre affichage LCD à la borne HDMI de votre

périphérique de sortie numérique à l'aide

d'un câble HDMI.

Jusqu'à câble HDMI 1.0 peuvent être pris en

charge.

MIC IN

Utilisez un microphone sans fil en connec-

tant un capteur de microphone sans fil à ce

port.

External Speaker [INT - EXT]

Sélectionnez les haut-parleurs internes ou

externes.

•INT - Sélectionnez le haut-parleur in-

terne.

Introduction

•EXT - Sélectionnez une paire de haut-

parleurs externes.

Remarque

Les haut-parleurs externes sont en option.

EXT SPEAKER(8 Ω)[- - L - +, - - R - +]

(Ports haut-parleurs)

TOUCH SCREEN

Connectez l'appareil au PC à l'aide du câble

USB afin d'utiliser la fonction TOUCH en

mode PC.

Remarque

Reportez-vousà Connexion descâbles pour plusd'informationssur la connexiondes câbles.

Introduction

Télécommande

Remarque

Le bon fonctionnement de la télécommande peut être affecté par un téléviseur ou un autre

périphérique électronique fonctionnant à proximité de l'écran à plasma, en raison d'interfér-

ences avec la fréquence.

POWER

OFF

Pavé numérique

DEL / bouton GUIDE

+ VOL -

SOURCE

D.MENU

TOOLS

Haut - Bas et Gauche-Droite

INFO

Touches colorées

TTX/MIX

MTS/DUAL

ENTER/PRE-CH

MUTE

CH/P

RETURN

EXIT

MagicInfo

1. POWER Allume le moniteur.

2. OFF Eteint le moniteur.

3. Pavé numérique Permet de changer de chaîne.

4. Bouton DEL /

GUIDE

Le bouton « - » permet de sélectionner les chaînes numér-

iques.

Affichage EPG (Guide électronique des programmes).

- Cette fonction n'est pas disponible sur ce moniteur.

5. + VOL - Règle le volume audio.

Introduction

6. SOURCE Appuyez sur ce bouton pour changer la SOURCE du signal

d'entrée.

La modification de la SOURCE n'est possible que pour les

périphériques externes connectés à l'écran LCD.

7. D.MENU Écran de menu DTV

- Cette fonction n'est pas disponible sur ce moniteur.

8. TOOLS Permet de sélectionner rapidement les fonctions les plus

courantes.

- Cette fonction n'est pas disponible sur ce moniteur.

9. Haut - Bas et Gauche-

Droite Se déplace horizontalement ou verticalement d'une option

de menu à une autre, ou règle les valeurs de menu sélec-

tionnées.

10. INFO Les informations sur l'image en cours sont affichées dans

le coin supérieur gauche de l'écran.

11. Touches colorées Permetd'ajouter ou de supprimer deschaînes etd'en mém-

oriser dans la liste des chaînes favorites du menu "Channel

List".

- Cette fonction n'est pas disponible sur ce moniteur.

12. TTX/MIX Les chaînes de télévision fournissent des services d'infor-

mations écrites via le Télétexte.

- Boutons de télétexte

- Cette fonction n'est pas disponible sur ce moniteur.

13. MTS/DUAL - Cette fonction n'est pas disponible sur ce moniteur.

MTS-

Vous pouvez sélectionner le mode (Multichannel Television

Stereo).

Type audio Mode_MTS/S Par défaut

FM Stéréo Mono Mono Modification

manuelle

Stéréo Mono ↔Stéréo

SAP Mono ↔SAP Mono

DUAL-

Utilice el botón DUAL en el mando a distancia para selec-

cionar Estéreo o Mono cuando el monitor está en el modo

TV o Radio FM.

14. ENTER/PRE-CH Ce bouton permet de revenir à la chaîne précédente.

- Cette fonction n'est pas disponible sur ce moniteur.

15. MUTE Il suspend (mode muet) la sortie audio temporairement.

S'affiche dans le coin inférieur gauche de l'écran Le son est

Introduction
