LCD MONITOR

quick start guide

520DX , 520DXn

Introducción

Contenido del embalaje

Nota

Compruebe que los artículos siguientes vengan incluidos con su pantalla LCD.

Si falta alguno, póngase en contacto con su distribuidor.

Póngase en contacto con un distribuidor localpara adquirir los artículos adicionales.

Nota

Este soporte no el del tipo de soporte para suelo.

Desembalaje

Pantalla LCD

Manuales

Guía de configuración rápida Tarjeta de garantía

(No disponible en todos los

lugares)

Manual del usuario

Cables

Cable D-sub Cable de alimentación

Otros

Mando a distancia Pilas (AAA x 2)

(No disponible en todos los

lugares)

Tapa de la unidad de disco

duro

Terminal del adaptador BNC

a RCA

Se vende por separado

Cable de DVI Juego de montaje mural Cable LAN

(Sólo se aplica al modelo

DXn )

Caja del sintonizador del tel-

evisor Caja de red

(Sólo se aplica al modelo

DX )

Juego de medio soporte

Nota

•Se pueden adquirir y conectar cajas independientes de red o de sintonizador de TV. Para obtener

información sobre cómo usar éstas, consulte los respectivos manuales del usuario.

• Sólo se puede conectar una caja externa.

Introducción

Pantalla LCD

Parte frontal

Botón MENU [MENU]

Abre el menú en pantalla y sale del menú. Se usa también para salir del menú de

la pantalla o volver al menú anterior.

Botones de navegación (botones arriba y abajo)

Se mueve de un elemento de menú a otro verticalmente o ajusta los valores selec-

cionados del menú.

Botones de ajustes (botones izquierda/derecha)/Botones del volumen

Se mueve de un elemento de menú a otro horizontalmente o ajusta los valores

seleccionados del menú. Cuando no haya visualización en la pantalla, pulse el

botón para ajustar el volumen.

Botón ENTER [ENTER]

Activa un elemento resaltado del menú.

Botón SOURCE [SOURCE]

Cambia entre los modos PC y Vídeo. El cambio de fuente sólo se permite en los

dispositivos externos conectados a la pantalla LCD a la vez.

[PC] → [DVI] → [AV] → [HDMI] → [MagicInfo] → [TV] → [BNC]

→ [Componente]

Nota

•El menú TV está disponible cuando se instala una caja de sintonizador de TV.

•El menú MagicInfo está disponible cuando se instala una caja de red en los

modelos DXn o MP.

D.MENU

Abre el D.MENU en pantalla.

Introducción

Nota

• Está disponible cuando se instala una caja de sintonizador de TV.

Botón de encendido [ ]

Utilice este botón para encender o apagar la pantalla LCD.

Sensor de brillo

La función de sensor de brillo del producto detecta automáticamente el brillo am-

biental y ajusta el brillo de la pantalla consecuentemente.

Indicador de encendido

Muestra el modo de ahorro de energía parpadeando en verde

Nota

Para obtener más información respecto a las funciones de ahorro de energía, con-

sulte la sección Ahorro de energía en el manual. Para ahorrar energía, apague la

pantalla LCD cuando no la necesite o cuando la deje sin funcionar durante largos

períodos.

Sensor del mando a distancia

Encare el mando a distancia hacia ese punto de la pantalla LCD.

Parte posterior

Nota

Para obtener información detallada sobre las conexiones de los cables, consulte Conexión de los cables

en Configuración. La configuración de la parte posterior de la pantalla LCD puede variar ligeramente

según el modelo de pantalla LCD.

Introducción

POWER S/W ON [

│

] / OFF [O]

Enciende o apaga la pantalla LCD.

POWER IN

El cable de alimentación se enchufa en la pantalla

LCD y en el enchufe de la pared.

RS232C OUT/IN(Puerto serie RS232C)

Puerto de programa MDC (Control de visualiza-

ción múltiple)

DVI / PC / HDMI IN [DVI/PC/HDMI AU-

DIO IN](PC/DVI/HDMI Terminal de conexión

para el audio (entrada)

DVI / PC / HDMI IN [HDMI]

Conecte el terminal HDMI de la parte posterior

de la pantalla LCD con el terminal HDMI del dis-

positivo de salida digital mediante un cable

HDMI.

DVI / PC / HDMI IN [RGB](Terminal de

conexión para vídeo PC)

Mediante un cable D-Sub (D-Sub de 15 patillas)

- Modo PC (PC analógico)

DVI / PC / HDMI IN [DVI](Terminal de

conexión de vídeo de PC)

MedianteuncableDVI(DVI-DaDVI-D)-Modo

DVI (PC digital)

Introducción

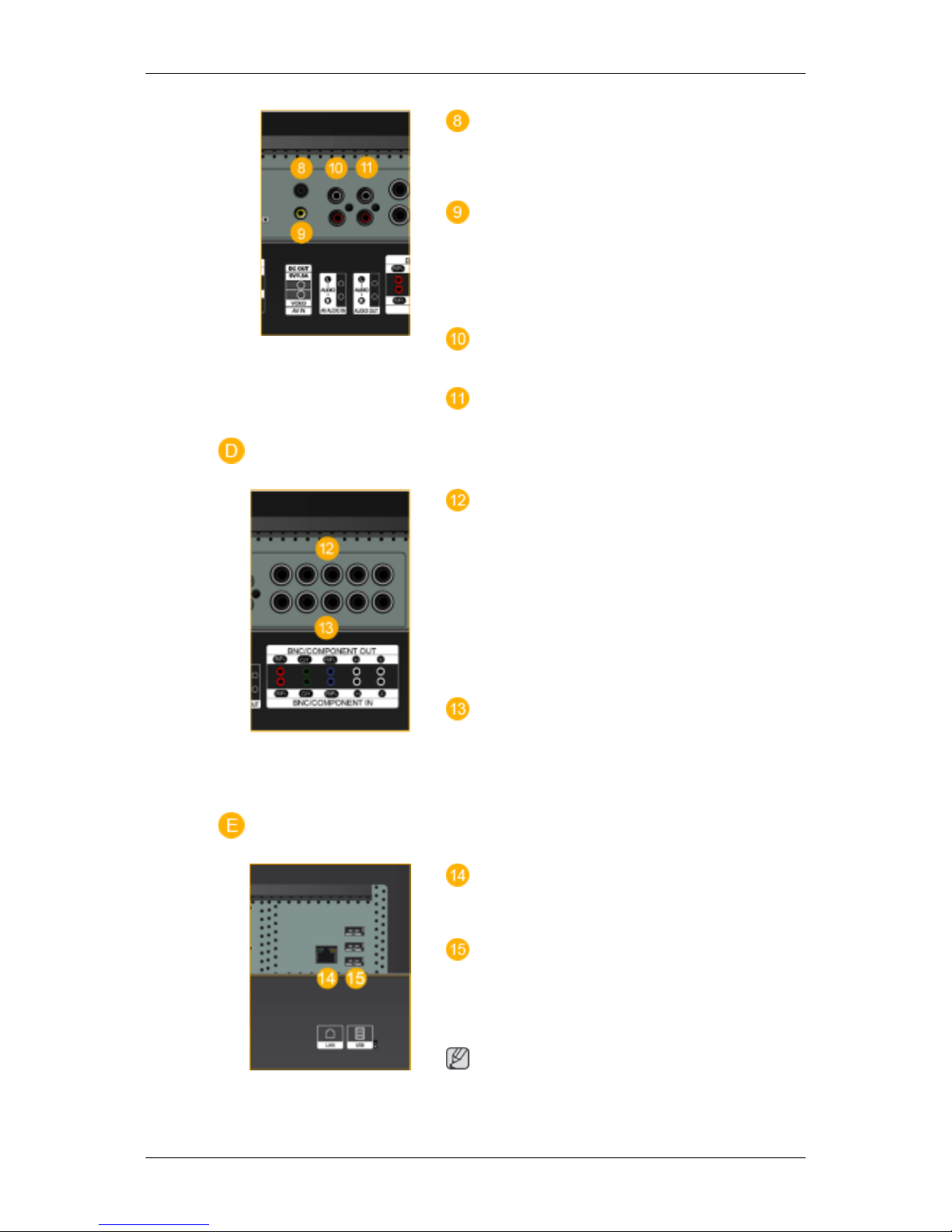

DC OUT[5V/1.5A]

Conecte al conector POWER de la caja de un sin-

tonizador de TV o de red.

AV IN [VIDEO](Terminal de conexión para

vídeo)

Conecte el terminal [ VIDEO] del monitor y el

terminaldesalidadevídeodeldispositivoexterno

con un cable de vídeo.

AV AUDIO IN [L-AUDIO-R](Terminal de

conexióndel audiode la pantallaLCD (entrada))

AUDIO OUT [L-AUDIO-R](terminal de

conexión del audio de la pantalla LCD (salida))

BNC/COMPONENT OUT[R/PR, G/Y, B/

PB, H, V]

(Terminal de conexión para BNC/componentes

(salida))

Conexión BNC (PC analógico): conexión de los

puertos R, G, B, H, V

Conexión de componentes: conexión de los pu-

ertos PR, Y, PB

BNC/COMPONENT IN[R/PR, G/Y, B/PB,

H, V]

(Terminal de conexión para BNC/componentes

(entrada))

LAN(Terminal de conexión para LAN)

(Sólo se aplica al modelo DXn )

USB(Terminal de conexión para USB)

Compatible con teclado/ratón/dispositivo de al-

macenamiento masivo

(Sólo se aplica al modelo DXn )

Nota

El número de pantallas LCD que se pueden con-

ectar a la misma salida puede diferir según los

Introducción

cables, la fuente de señal, etc. Cuando no hay de-

gradación en los cables o en la fuente de la señal,

se pueden conectar hasta 10 pantallas LCD.

Kensington Lock

El bloqueo Kensington es un dispositivo que se

utiliza para fijar físicamente el sistema cuando se

utiliza en un sitio público. El dispositivo de blo-

queo debe adquirirse por separado. El aspecto y

el método de bloqueo pueden variar respecto a la

ilustración, según el fabricante. Consulte el man-

ualque se proporciona con elbloqueoKensington

para un uso adecuado. El dispositivo de bloqueo

debe adquirirse por separado.

Nota

La ubicación del bloqueo Kensington puede ser

diferente, según su modelo.

Uso del bloqueo antirrobo Kensington

1. Inserteel dispositivode bloqueo enla ranura

Kensington del monitor y gírelo en el

sentido del bloqueo .

2. Conecte el cable de bloqueo Kensington.

3. Fije el bloqueo Kensington a una mesa o un

objeto de oficina pesado.

Nota

Consulte Conexión de los cables para obtener más información acerca de los cables de conexión.

Mando a distancia

Nota

El rendimiento del mando a distancia puede resultar afectado por un televisor u otro dispositivo elec-

trónico que funcionen cerca de la pantalla LCD, provocando un mal funcionamiento debido a las

interferencias con la frecuencia.

Introducción

POWER

OFF

Number Buttons

Botón DEL

+ VOL -

MUTE

TV/DTV

INFO

BOTONES DE COLORES

TTX/MIX

STILL

AUTO

S.MODE

MDC

LOCK

SOURCE

ENTER/PRE-CH

CH/P

D.MENU

GUIDE

RETURN

Botones arriba/abajo, derecha/izquierda

EXIT

SRS

MagicInfo

P.MODE

DUAL/MTS

PIP

SWAP

1. POWER Enciende el producto.

2. Off Apaga el producto.

3. Number Buttons Púlselo para cambiar el canal.

Introducción

4. Botón DEL El botón "-" funciona sólo para DTV. Se utiliza para seleccionar

MMS (multicanal) para un DTV.

5. + VOL - Ajusta el volumen de audio.

6. MUTE Hace una pausa (silencia) temporalmente la salida de audio. Se

muestra en la esquina inferior izquierda de la pantalla. El audio se

reanuda si se pulsa MUTE o - VOL + en el modo de silencio.

7. TV/DTV Selecciona directamente los modos de TV y DTV.

8. MENU Abreelmenúenpantallaysaledelmenúocierraelmenúdeajuste.

9. Activa un elemento resaltado del menú.

10. INFO La información actual de la imagen aparece en la esquina superior

izquierda de la pantalla.

11.COLOR BUTTONS Púlselo para agregar o borrar canales y para guardarlos en la lista

de canales favoritos del menú “Lista de canales”.

12. TTX/MIX Los canales de televisión proporcionan servicios de información

escrita a través del teletexto.

- Botones del teletexto

Para obtener más información > TTX / MIX

13.STILL Pulse el botón una vez para congelar la pantalla. Vuelva a pulsarlo

para descongelarla.

14.AUTO Ajusta la pantalla automáticamente en el modo PC. Cuando se

cambia la resolución en el panel de control, la función se ejecuta

automáticamente.

15. S.MODE Cuando se pulsa este botón, se muestra el modo actual en la parte

central inferior de la pantalla. La pantalla LCD cuenta con un am-

plificador estéreo de alta fidelidad incorporado. A continuación,

vuelva a pulsar el botón para pasar los modos preconfigurados

disponibles. ( Estándar → Música → Película → Diálogo →

Personal )

16.MDC Botón de lanzamiento rápido de MDC.

17.LOCK Activa o desactiva todas las teclas del funciones del mando a dis-

tancia y de la pantalla LCD excepto los botones de encendido y

LOCK.

18. SOURCE Pulse el botón para cambiar la SOURCE de la señal de entrada.

El cambio de SOURCE sólo se permite en dispositivos externos

conectados al monitor a la vez.

19. ENTER/PRE-CH Este botón se utiliza para volver al canal anterior inmediatamente.

20. CH/P En el modo TV, selecciona los canales de TV.

21.D.MENU Pantalla del menú DTV

Introducción
