INSTALLATION MANUAL

Product nr: FS5515-5001-01

FS5515-5001-02

FS5512-5001-01

FS5512-5001-02

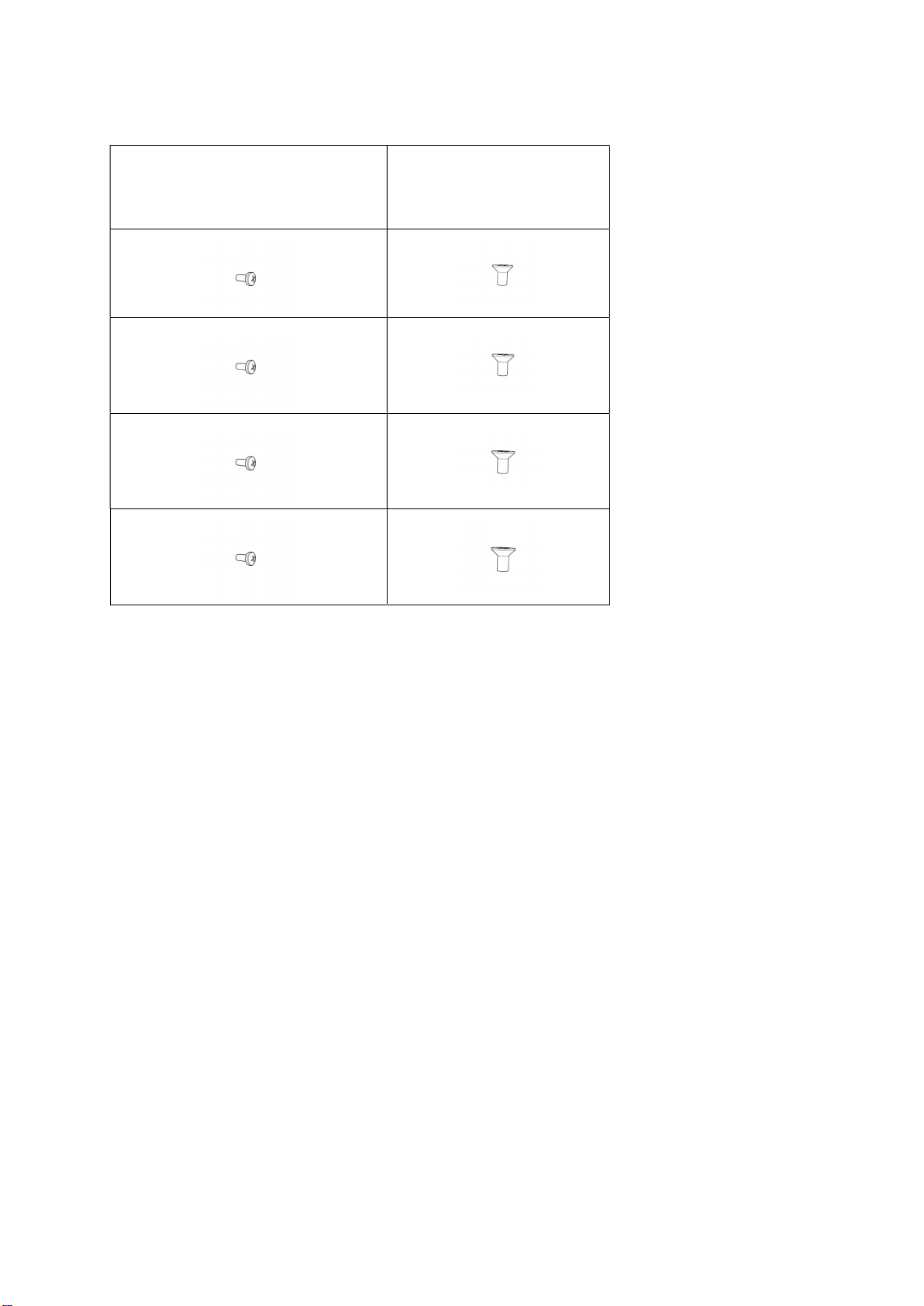

S2 M6 (4x)

S

3

M

4

(

8

x)

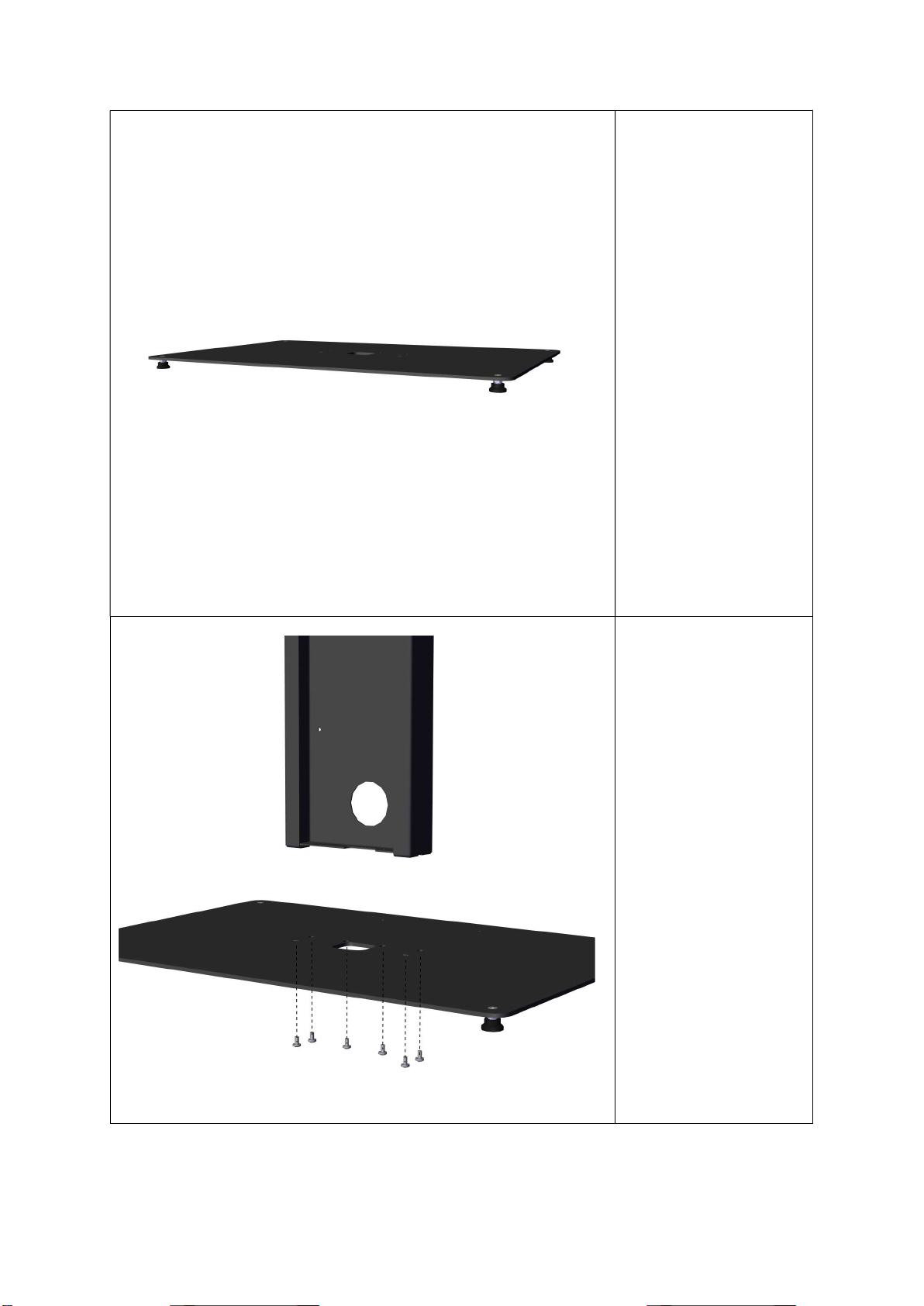

1.Start with the bottom

plate

2.Attach

the

feets with

screws from the top of

the bottom plate

3.Image of screws

attached to the

bottomplate

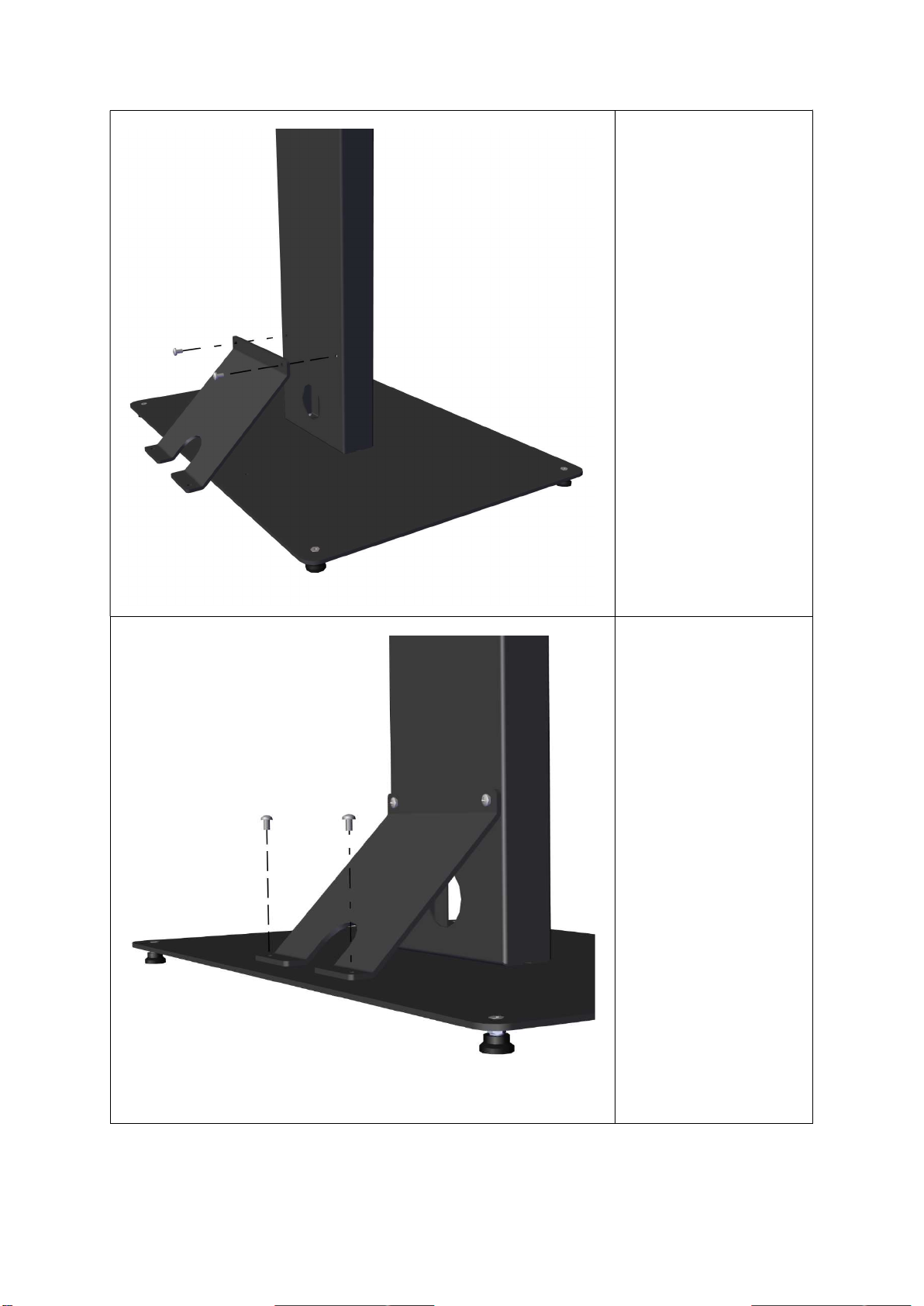

4.Connect the pillar to

the bottom plate

5.Connect the backside

plate to increase stability

6.Connect the backside

plate to increase stability

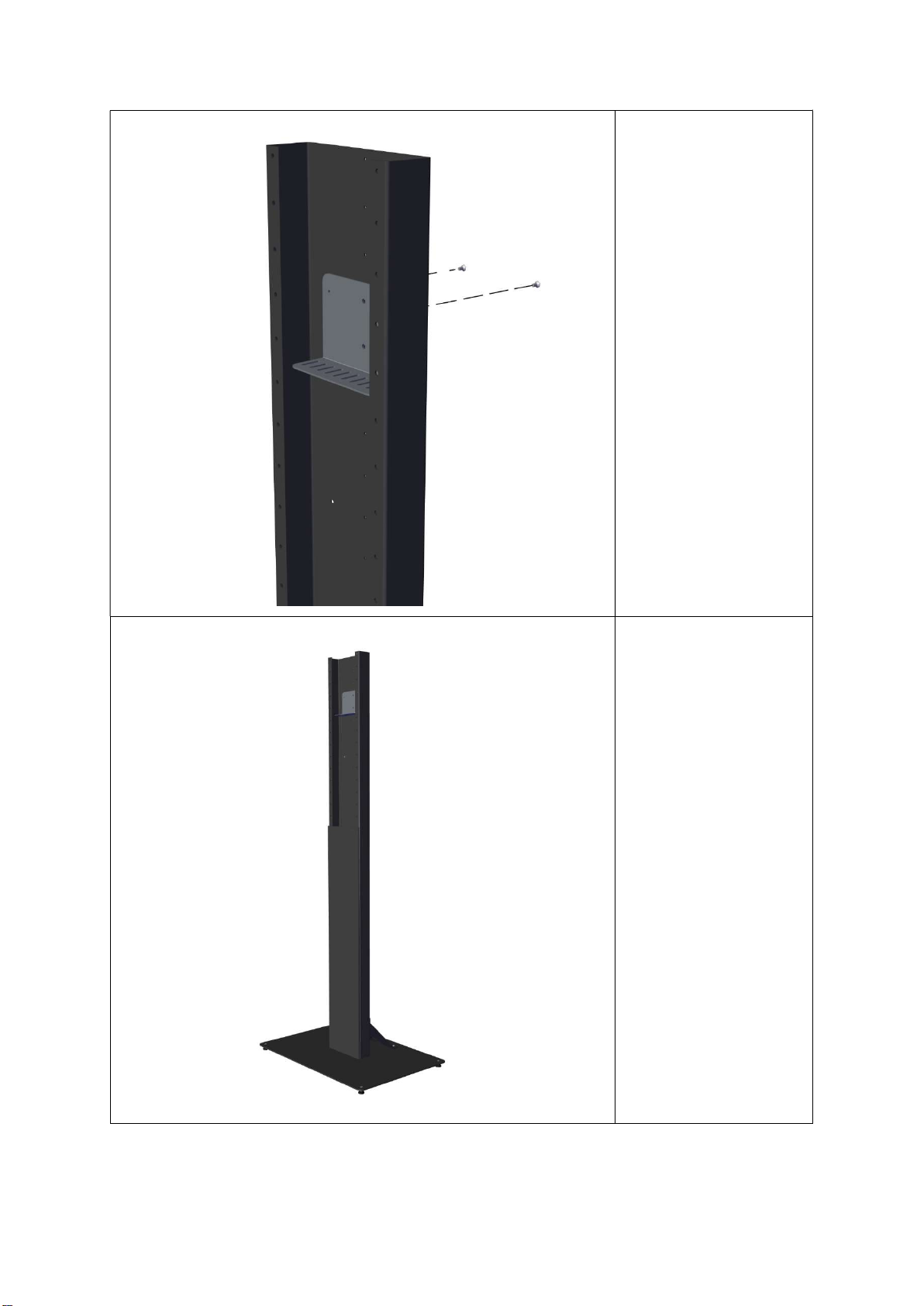

7.Connect the hatch

inside the pillar if external

equippment is needed

8.Hatch and pillar is now

finished

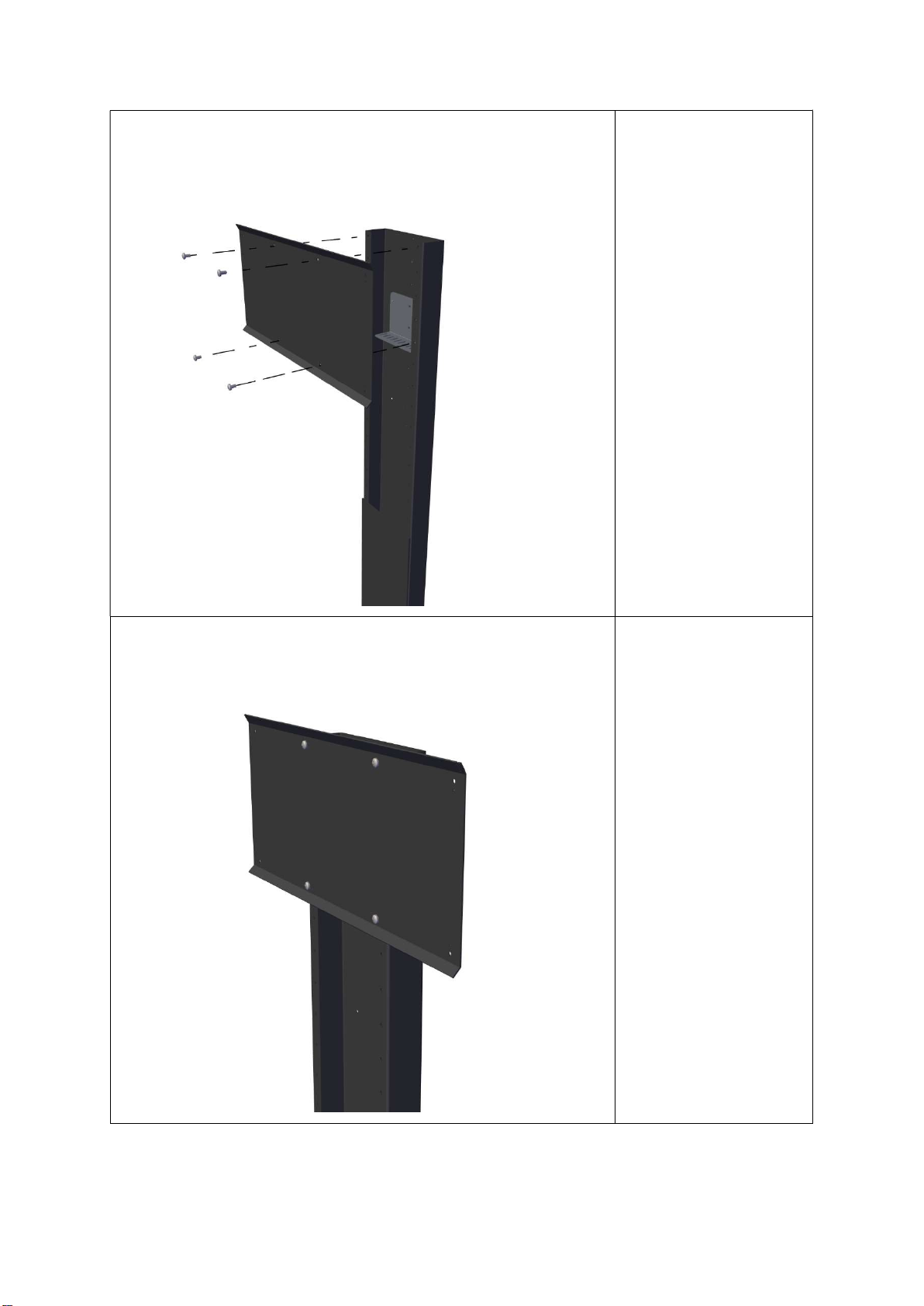

9.Attach the mount to

the pillar

10. Image to show the

mount connected to the

pillar

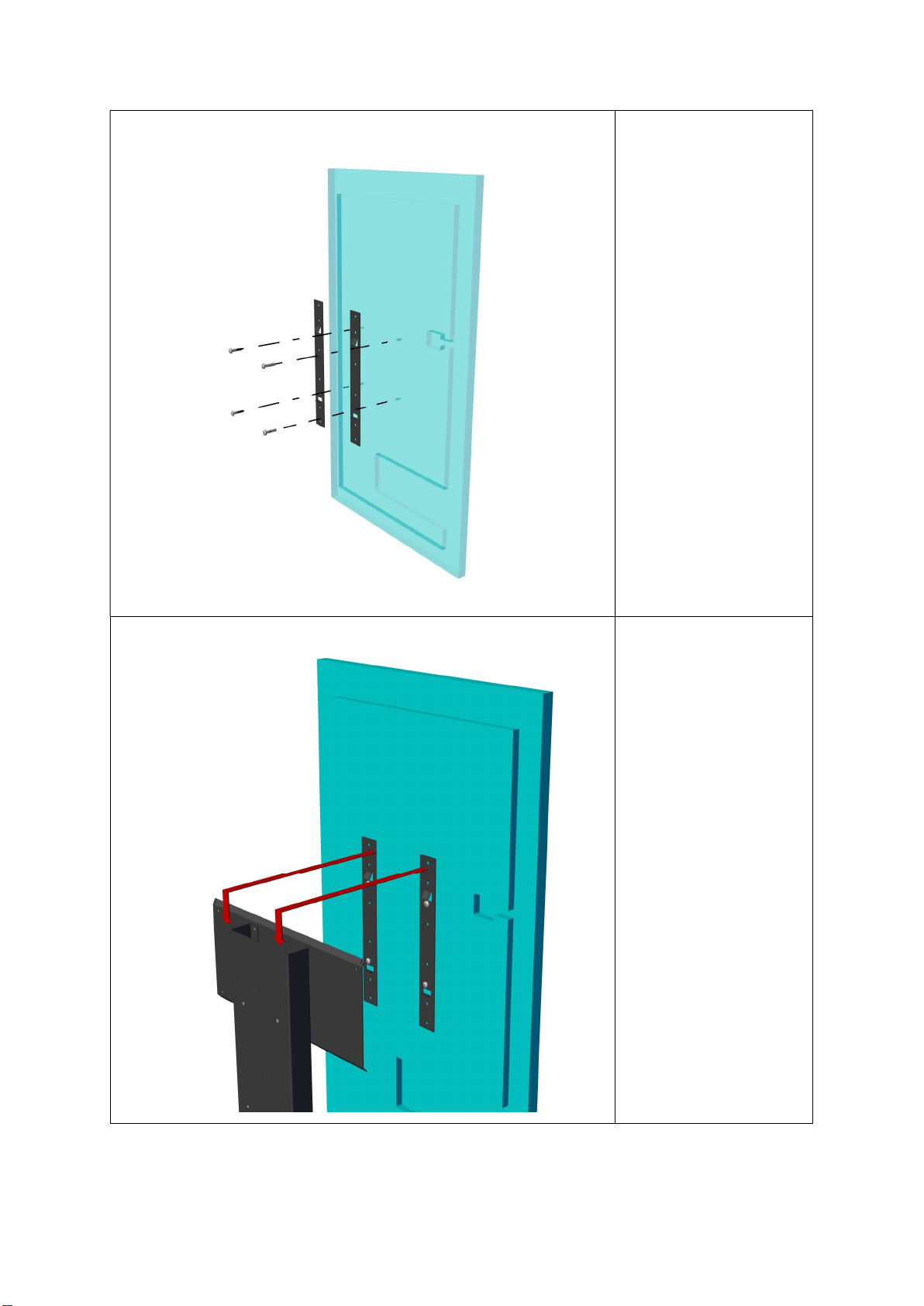

11.Connect the VESA

brackets to the screen

12.Screen can now be

attached to the

floorstand

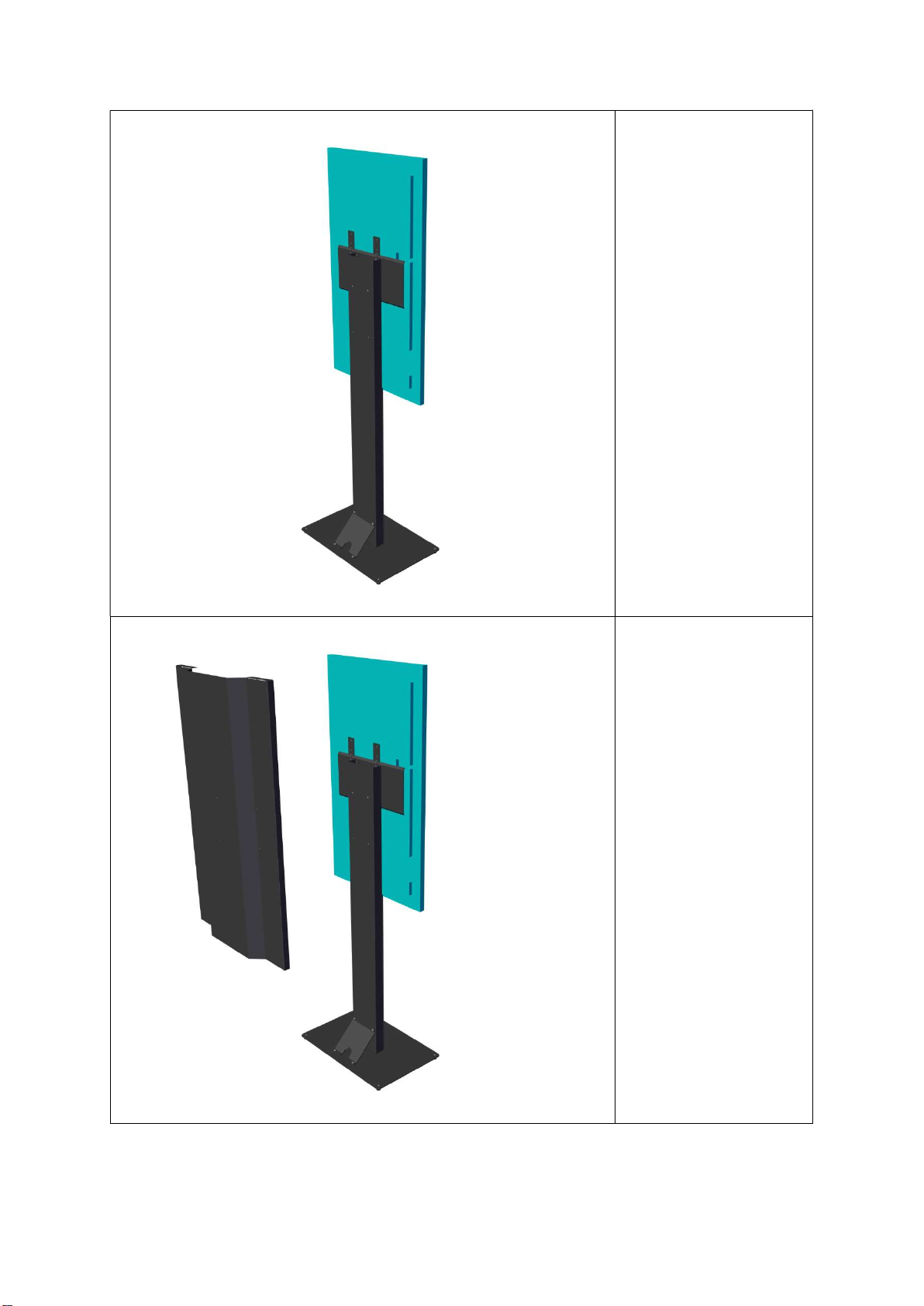

13.Floorstand Universal

glass is now finished.

Follow the guide below

for information how

backcover and frontcover

are connected

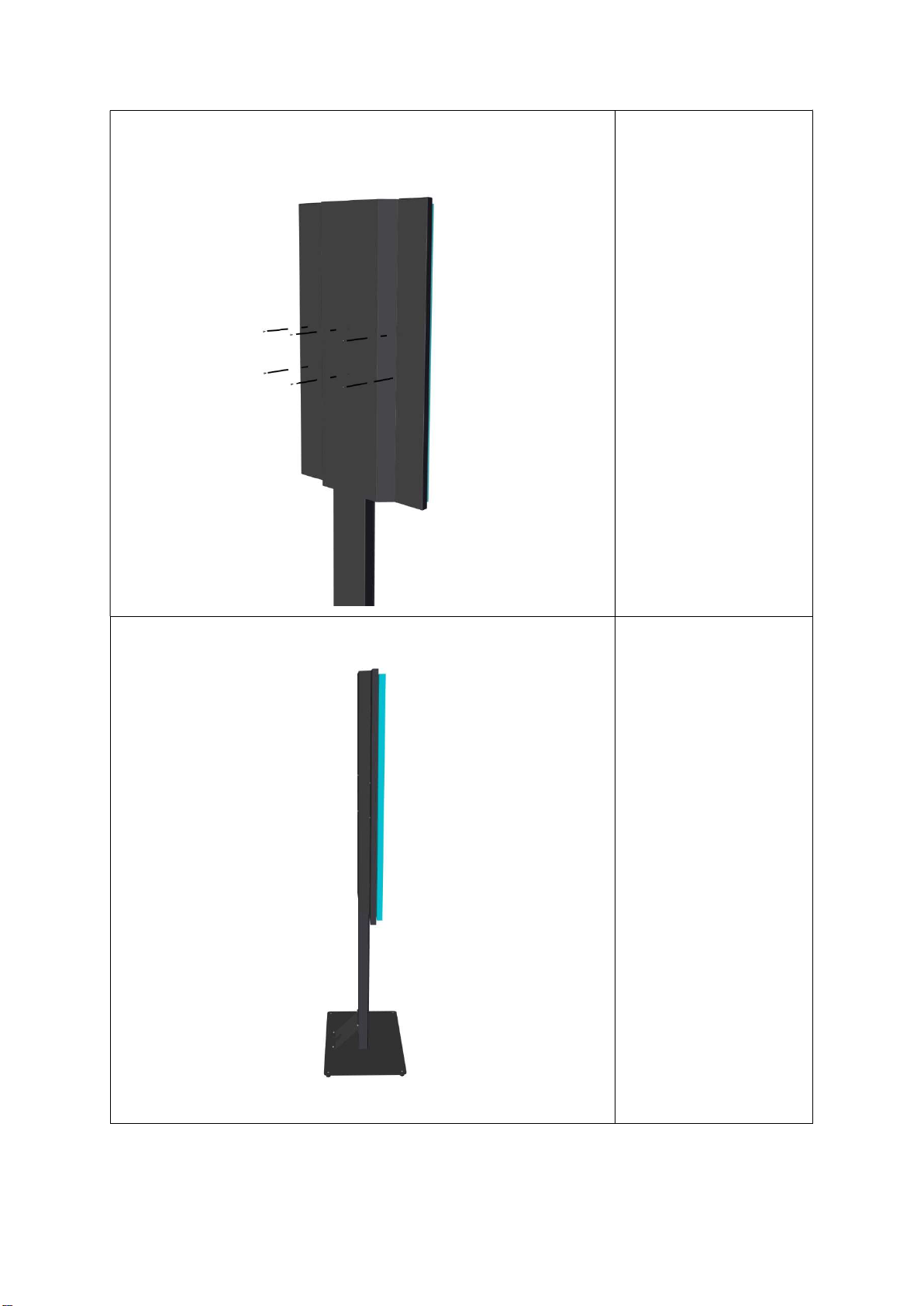

14.Connect the backcover

15.Backcover is now

connected

16.Floorstand with

backcover is now

finished.

Follow the guide for

installation of frontcover
