Introducción

Contenido del paquete

Nota

• Compruebe que los siguientes elementos se incluyan con el monitor.

Si falta algún elemento, contáctese con su proveedor.

Póngase en contacto con un distribuidor local para adquirir los artículos adicionales.

Nota

• No deje el aparato en el suelo.

Monitor

Manual

Guía de Instalación

Rápida

Documento de garantía

(no esta disponible en todas las

localidades)

Guide de l’utilisateur, logiciels

MDC, MagicNet

Cable

Cable de señal Cordón eléctrico

Otros

Instrucciones de seguridad

Introducción

Contenido del paquete

Su monitor

Disposición mecánica

Conexiones

Uso del software

Ajuste del monitor

Resolución de problemas

Especificaciones

Information

Apéndice

SyncMaster 400PXn / 460PXn

Control remoto

Baterías (AAA X 2)

(no esta disponible en todas las

localidades)

Cubierta-tapón

Conector adaptador

BNC

a RCA.

Soporte temporal soporte USB & Tornillo

(1EA)

Se vende por separado

Kit de montaje en la pared Juego de altavoces Kit del soporte

Cable DVI Cable LAN Cable BNC

Su monitor

Parte Delantera

1) MENU

Abre el menú OSD. También se usa para salir del menú OSD o volver al menú anterior.

2) Botón Arriba-Abajo

Mueve verticalmente desde un elemento de menú a otro o ajusta los valores del menú seleccionados.

3) Botón Izquierda-Derecha / Botón Volumen

Mueve horizontalmente desde un elemento de menú a otro o ajusta los valores del menú seleccionados.

También ajusta el volumen del audio.

4) ENTER

Botón Source (Fuente) Se usa para seleccionar el menú OSD.

5) SOURCE

Cambia desde modo de pantalla PC a modo de pantalla Video.

Cambiar la fuente se permite solamente para los dispositivos externos que están conectados con el

monitor en ese momento.

[PC] →[BNC] →[DVI] →[AV] →[S-Video] →[Component] →[MagicNet]

>> Haga clic aquí para ver una secuencia de animación.

6) PIP

Pulse este botón para controlar la ventana PIP.

No se puede solapar más de un PIP en la pantalla, puesto que BNC y el componente utilizan el mismo

terminal.

>>Haga clic aquí para ver una secuencia de animación.

•PC

V / S-Video / Component Modo

•BNC

V / S-Video Modo

•DVI

V / S-Video / Component Modo

•AV / S-Video

PC / BNC / DVI Modo

•Componente

PC / DVI Modo

7) Energía

Use este botón para encender y apagar el monitor.

8) Indicador de encendido

Use este botón para encender y apagar el monitor.

9) Sensor de control remoto

Oriente el control remoto hacia esta zona del monitor.

Nota

•VeaAhorrador de Energía, descrito en el manual, para mayor información en lo referente a las funciones

de ahorro de energía. Para ahorrar energía, apague el monitor cuando no lo necesite o cuando no lo use

por periodos largos de tiempo.

Parte Posterior

Nota

• Para más información referente a las Conexiónes de cable, véase Conexión de cables en Instalación. La

disposición trasera del monitor puede variar levemente dependiendo del modelo del monitor.

1) POWER SW ON [ | ] / OFF [O] (Botón de

alimentación on/off )

Encendido y apagado del monitor.

2) POWER IN (Toma de corriente)

Cable de alimentación, Conexiónes en el monitor y

enchufe de pared.

3) RS232C OUT/IN (Puerto serie RS232C)

Puerto de programa de MDC (Multiple Display Control,

Control de dispositivos múltiples)

4) DVI / PC IN [RGB] (Terminal de conexión de

vídeo de PC)

Usando el D-SUB de 15 contactos - modo PC (PC

Analógico)

5) DVI / PC IN [DVI(HDCP)] (Terminal de conexión

de vídeo de PC)

Usando el DVI-D a DVI-D - modo DVI (PC digital)

6) DVI / PC IN [PC/DVI/BNC AUDIO IN] (Terminal

de connexion audio (entrée) PC/DVI/BNC)

7) COMPONENT AUDIO IN [L-AUDIO-R] (Terminal

de connexion audio (entrée) compuesta)

8) BNC/COMPONENT OUT [R/PR, G/Y, B/PB, H, V]

(Terminal de conexión de vídeo de BNC /

Terminal de conexión de señal compuesta

(salida))

Conexión BNC (PC Analógico): conexión del puerto R,

G, B, H, V

Conexión de señal compuesta: conexión del puerto PR,

Y, PB

9) BNC/COMPONENT IN [R/PR, G/Y, B/PB, H, V]

(Terminal de conexión de vídeo de BNC /

Terminal de conexión de señal compuesta

(entrada))

10) AV AUDIO IN [L-AUDIO-R](Terminal de

conexión de audio compuesto) (entrada)

11) AV OUT [VIDEO] (Terminal de conexión de

Vídeo) : Modo de AV (salida)

12) AV IN [VIDEO] (Terminal de conexión de Vídeo)

(entrada)

13) AV OUT [S-VIDEO] (Terminal de conexión de S-

Vídeo) : Modo de S-Vídeo (salida)

14) AV IN [S-VIDEO](Terminal de conexión de S-

Vídeo) (entrada)

15) EXT SPEAKER(8 Ω) [- - L - +, - - R - +] (Terminal

de conexión de altavoz (8 ))

16) AUDIO OUT [L-AUDIO-R] (Terminal de

conexión de audio compuesto) (salida)

Salida del monitor: conexión de PC, DVI y BNC

Nota

•El número de monitores que se pueden conectar con la salida del bucle puede variar según el cable, la

fuente de la señal, etc. Se pueden conectar diez monitores con un cable si no hay daños en éste ni en la

fuente de señal.

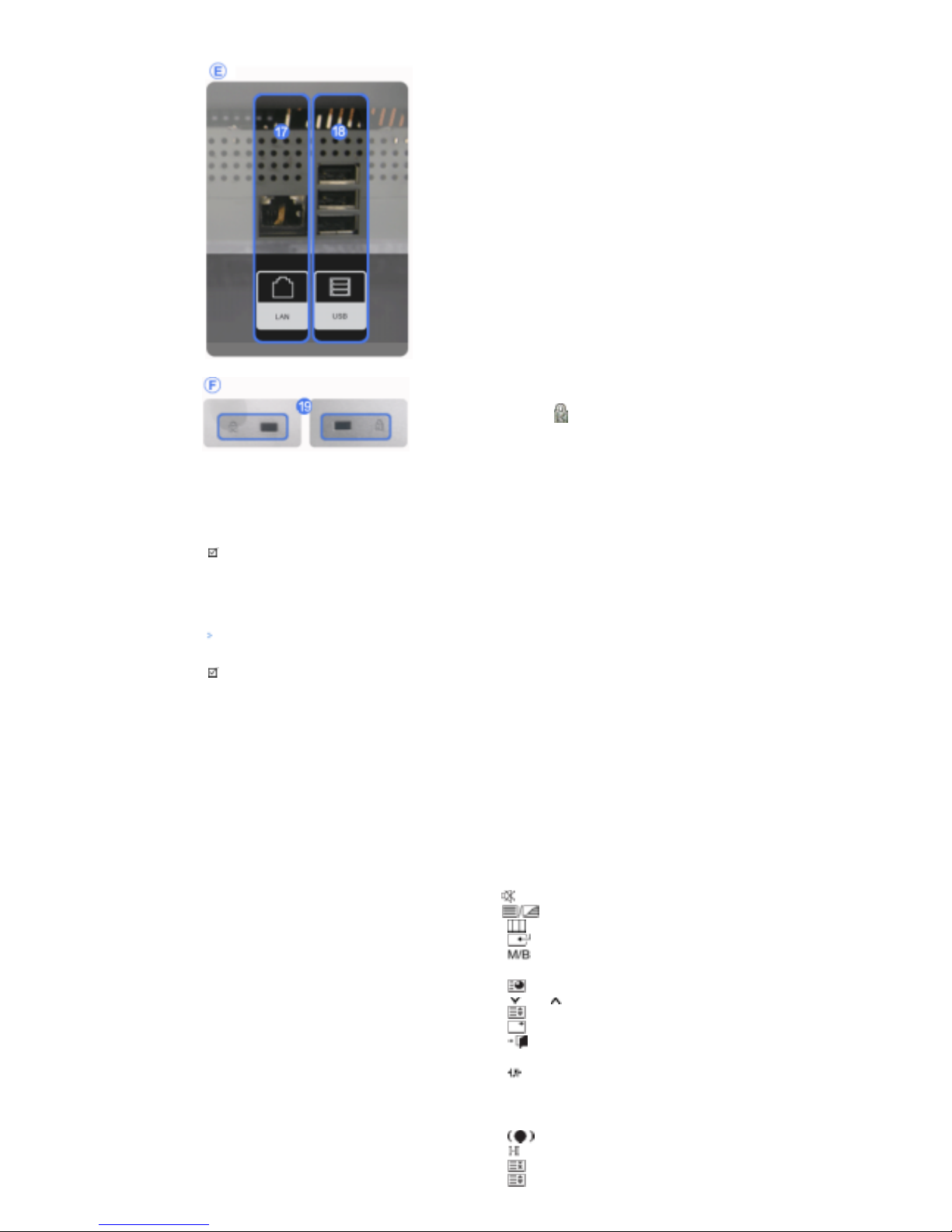

17) LAN (Terminal de conexión LAN)

MS Internet Explorer

18) USB (Terminal de conexión USB)

Teclado/ratón, dispositivos compatibles de

almacenamiento masivo.

19) Bloqueo Kensington

El bloqueo Kensington es un dispositivo que se utiliza

para fijar físicamente el sistema cuando se utiliza en un

sitio público. (El dispositivo de bloqueo debe adquirirse

por separado.)

Si necesita información sobre el uso del dispositivo

de bloqueo, póngase en contacto con el

establecimiento donde lo haya adquirido.

Nota

•VeaConexión del Monitor para mayor información en lo referente a las Conexiónes de cable.

Control remoto

Nota

• El funcionamiento del mando a distancia puede verse entorpecido por un televisor o algún otro dispositivo

electrónico utilizado cerca del monitor, provocando un funcionamiento incorrecto debido a las

interferencias con la frecuencia.

1. ON / OFF

2. MAGICNET

3. MDC

4. LOCK

5. Botón MagicNet

6.+100 -/--

7. VOL

8. MUTE

9. TTX/MIX

10. MENU

11. ENTER

12. P.MODE

13. AUTO

14. PRE-CH

15 . CH/P

16. SOURCE

17. INFO

18. EXIT

19. Arriba-abajo Izquierda-derecha

20. S.MODE

21. STILL

22. FM RADIO

23. P.SIZE

24. SRS

25. DUAL/MTS

26. PIP

27. SOURCE

28. SWAP

29. SIZE

30. RE

31. STOP

32. PLAY/PAUSE

33. FF

1) ON / OFF

Enciende y apaga el monitor.

2) MAGICNET

Botón de Inicio rápido de Magicnet.

3) MDC

Botón de Inicio rápido de MDC.

4) LOCK

Este botón activará o desactivará todas las teclas de función tanto del mando a distancia como del monitor

excepto los botones de encendido y LOCK.

5) Botón MagicNet

Use estos botones para MagicNet.

• Letras y números: use estos botones para escribir una dirección de Internet.

• DEL: utilícelo para retroceder.

• SYMBOL: utilícelo para escribir signos. (.O_-)

• ENTER: utilícelo para el comando intro.

6) +100 -/--

Púlselo para seleccionar los canales superiores al 100.

Por ejemplo, para seleccionar el canal 121 pulse “+100” y, a continuación, pulse “2” y “1”.

- Esta función no está disponible para este monitor.

7) - VOL +

También ajusta el volumen del audio.

8) MUTE

Interrumpe (silencia) la salida de audio temporalmente.

Aparece en la esquina inferior izquierda de la pantalla.

El audio se reanuda si se pulsa el botón Silencio o El sonido vuelve si se pulsa Mute, + o – en el modo

Mute (Silencio).

9) TTX/MIX

Los canales de TV proporcionan servicios informativos escritos vía teletexto.

[TTX / MIX se utiliza principalmente en Europa. ]

10) MENU

Abre el OSD y activa un elemento del menú resaltado.

11) ENTER

Activa un elemento del menú resaltado.

12) P.MODE

Cuando se pulsa este botón, el modo actual se visualiza en la parte inferior central de la pantalla.

AV / S-Video /Component Mode : P.MODE

El monitor tiene cuatro configuraciones automáticas de imagen que vienen predefinidas desde fábrica.

Pulse el botón otra vez para cambiar entre los modos configurados previamente disponibles. ( Dinámico

Normal Cine Favorito )

PC / DVI Mode : M/B ( MagicBright™ )

MagicBright™ es una función nueva que proporciona un entorno de visualización óptimo en función del

contenido de la imagen que está mirando.

Pulse el botón otra vez para cambiar entre los modos configurados previamente disponibles. ( Diversión

Internet Texto Favorito )

13) AUTO

Ajusta la visualización de la pantalla automáticamente. (PC)

14) PRE-CH

Este botón se usa para volver al canal utilizado anteriormente.

- Esta función no está disponible para este monitor.

15) CH/P

En el modo TV, selecciona los canales de TV.

- Esta función no está disponible para este monitor.

16) SOURCE

Cambia desde modo de pantalla PC a modo de pantalla Video.

17) INFO

La información actual de la imagen se visualiza en la esquina superior izquierda de la pantalla.

18) EXIT

Sale de o cierra la pantalla del menú.

19) Botones Arriba-Abajo e Izquierda-Derecha

Mueve horizontalmente, verticalmente desde un elemento de menú a otro o ajusta los valores del menú

seleccionados.

20) S.MODE

Cuando se pulsa este botón, el modo actual se visualiza en la parte inferior central de la pantalla.

Cuando pulse este botón, el modo de audio actual se muestra en la esquina inferior izquierda de la

pantalla.

Pulse el botón otra vez para cambiar entre los modos configurados previamente disponibles.

( Normal →Música →Cine →Diálogo →Favorito )

21) STILL

Pulse una vez el botón para congelar la pantalla. Púlselo otra vez para descongelar.

22) FM RADIO

Enciende o apaga FM Radio (Radio FM).

En el modo PC/DVI, sólo configura SOUND (SONIDO) como FM Radio (Radio FM).

En el modo general de Video SOURCE (FUENTE de vídeo), configura FM RADIO (RADIO FM), apagando

la pantalla.

En las zonas donde la señal es débil, puede haber ruido de fondo durante una emisión de FM.

- Esta función no está disponible para este monitor.

23) P.SIZE

Púlselo para cambiar el tamaño de pantalla.

24) SRS

SRS

25) DUAL/MTS

- Esta función no está disponible para este monitor.

DUAL-

Utilice el botón DUAL en el mando a distancia para seleccionar Estéreo o Mono cuando el monitor está en

el modo TV.

MTS-

Puede seleccionar el modo MTS (Multichannel Television Stereo).

26) PIP

Avance rápido

27) SOURCE

MagicBright

28) SWAP

Intercambio del Descripción de la imagen PIP y de la imagen principal.

La imagen de la ventana PIP aparecerá en la pantalla principal, y la imagen de la pantalla principal

aparecerá en la ventana PIP.

29) SIZE

Drag

30) REW

Rebobinar

31) STOP

Parar

32) PLAY / PAUSE

Reproducir/Pausa

33) FF

Avance rápido

Seleccionar idioma Página principal

Modelo

SyncMaster 400PX

El aspecto externo y el color del producto pueden variar dependiendo del modelo; las especificaciones del

producto se pueden cambiar sin previo aviso para la mejora del rendimiento.

Introducción

Contenido del paquete

Nota

• Compruebe que los siguientes elementos se incluyan con el monitor.

Si falta algún elemento, contáctese con su proveedor.

Póngase en contacto con un distribuidor local para adquirir los artículos adicionales.

Nota

• No deje el aparato en el suelo.

Monitor

Manual

Guía de Instalación

Rápida

Documento de garantía

(no esta disponible en todas las

localidades)

Guide de l’utilisateur,

logiciels MDC

Cable

Cable de señal Cordón eléctrico

Otros

Instrucciones de seguridad

Introducción

Contenido del paquete

Su monitor

Disposición mecánica

Conexiones

Uso del software

Ajuste del monitor

Resolución de problemas

Especificaciones

Information

Apéndice

SyncMaster 400PX / 460PX

Autres manuels pour 400PXN - SyncMaster - 40" LCD Flat Panel...

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Samsung Moniteur

Samsung

Samsung SyncMaster 320TFT Manuel utilisateur

Samsung

Samsung OH24E Manuel utilisateur

Samsung

Samsung SyncMaster 731B, 931B, 731BF, 931BF Manuel utilisateur

Samsung

Samsung QM85F Manuel utilisateur

Samsung

Samsung S32D85 Manuel utilisateur

Samsung

Samsung SyncMaster 741MP Manuel utilisateur

Samsung

Samsung SAMTRON 76E Manuel utilisateur

Samsung

Samsung SyncMaster 2043SW Manuel utilisateur

Samsung

Samsung AQ17KS Manuel utilisateur

Samsung

Samsung 740BF - SyncMaster - 17" LCD Monitor Mode d’emploi

Samsung

Samsung SyncMaster C27A750X Manuel utilisateur

Samsung

Samsung 2263DX - SyncMaster - 22" LCD Monitor Manuel utilisateur

Samsung

Samsung OM24E Manuel utilisateur

Samsung

Samsung CSR5987 Manuel de référence

Samsung

Samsung F2080 - SyncMaster - 20" LCD Monitor Manuel utilisateur

Samsung

Samsung SyncMaster 400TSn Manuel utilisateur

Samsung

Samsung SMO-150QN Manuel utilisateur

Samsung

Samsung 205BW - SyncMaster - 20" LCD Monitor Manuel utilisateur

Samsung

Samsung Bixolon BCD-1000 Series Manuel utilisateur

Samsung

Samsung SyncMaster 700TSn-2 Manuel utilisateur

Samsung

Samsung PPM42S3 Manuel utilisateur

Samsung

Samsung SyncMaster P2070 Manuel utilisateur

Samsung

Samsung PDP Display Manuel utilisateur

Samsung

Samsung SyncMaster 460DR-S Manuel utilisateur

Manuels Moniteur populaires d'autres marques

Linear Acoustic

Linear Acoustic LQ-1000 Manuel utilisateur

AOC

AOC I2579V Manuel utilisateur

Gateway

Gateway FPD1520 Manuel utilisateur

Furuno

Furuno Mu 120c Manuel utilisateur

Asus

Asus VB171D - 17" LCD Monitor Manuel utilisateur

Dell

Dell S2230MX Instructions d'utilisation

Philips

Philips 107C64 Manuel utilisateur

Dell

Dell S2409WFP Manuel utilisateur

EverFocus

EverFocus EN-7517E Manuel utilisateur

Panasonic

Panasonic TH152UX1 - 152" PLASMA TV Manuel utilisateur

Dell

Dell Precision 7680 Mode d’emploi

LG 50PM1M - - 50" Plasma Panel Manuel utilisateur

Bosch

Bosch DDU 9 Manuel utilisateur

Acer

Acer A231HL Manuel utilisateur

Philips

Philips 86BDL4152T Manuel utilisateur

NEC

NEC AccuSync LCD5V Manuel utilisateur

Emay

Emay SleepO2 Manuel utilisateur

IBM

IBM 6360 Instructions d'installation
