제품 설명

제품 구성

참고

구성품이 모두 들어

있는지 확인한 후 누락된 제품이 있으면 구입한 대리점으로 연락해 주

세요.

구성품 이외의 별매품을 구입하려면 서비스 센터로 연락하세요.

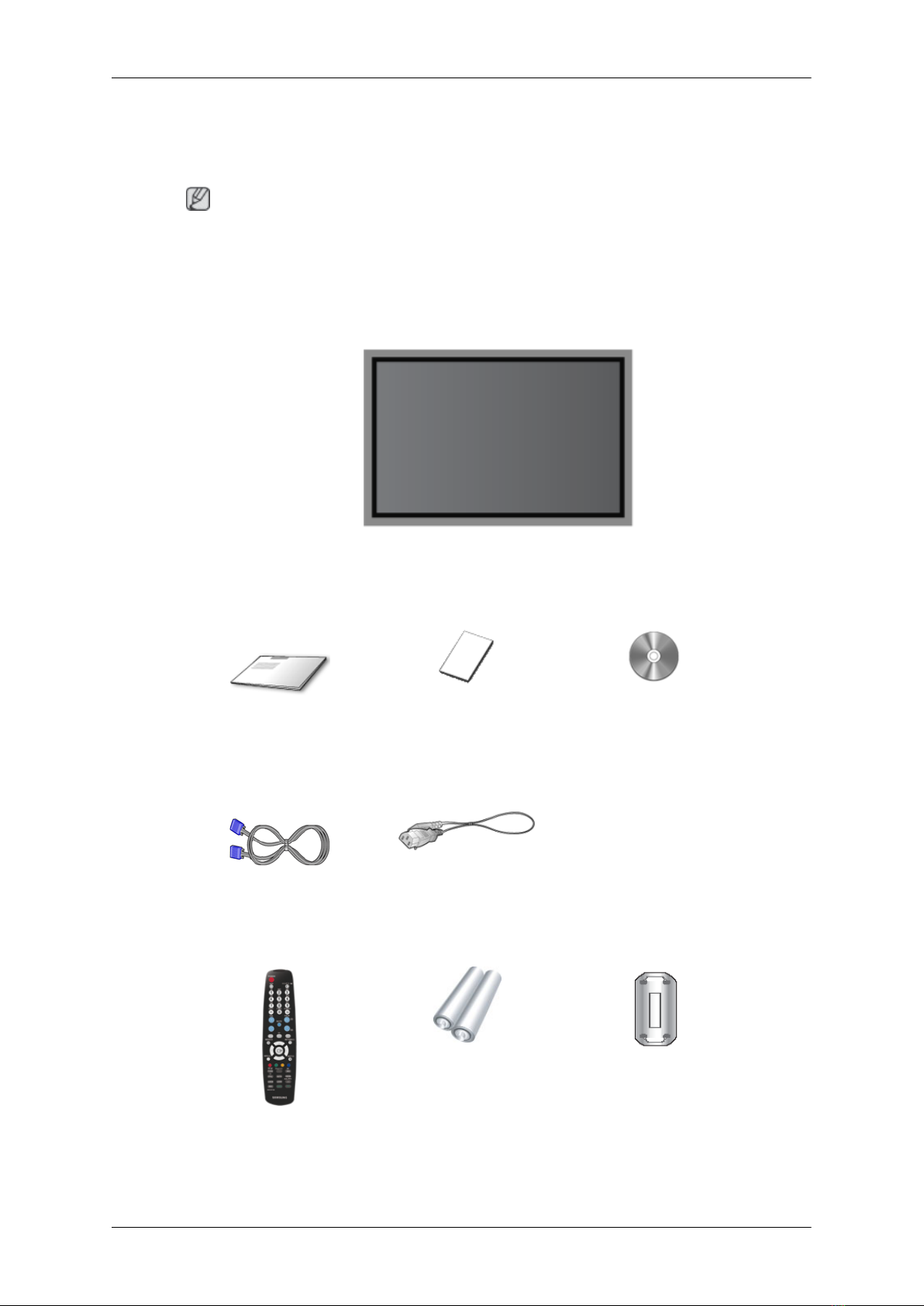

구성품

PDP Display

설명서

모니터 설치 안내서 제품 보증서 사용자 설명서

케이블

D-Sub 케이블 전원선

기타

리모콘 건전지 (AAA X 2) 전원 코드용 페라이트 코

어

(3301-001110)

별매품

DVI 케이블 벽걸이용 KIT LAN 케이블

(P50FN / P63FN 모델만

해당 됩니다.)

TV 튜너 박스 네트웍 박스

(P50FN / P63FN 모델만

해당 됩니다.)

간이 스탠드

(P50F(N))

참고

•네트웍 박스 또는 TV

튜너박스를 별도 구매하여 연결 할 수 있으며 사용 방법은 해당 제

품의 설명서를 참조하세요.

•외장 박스는 하나만 연결이 가능합니다.

페라이트 코어(전원선)

•페라이트 코어는 케이블이

전자파 방해를 받지 않도록 차폐시

키는데 사용됩니다.

•케이블을 연결할 때는 페라이트 코어를 열어 플러그 근처의 케

이블 둘레에 끼웁니다.

각부의 명칭

앞면

제품 설명

SOURCE 버튼 [SOURCE]

입력 비디오 신호를 선택합니다.

비디오 신호선택은 모니터에 연결된 장치만 선택할 수 있습니다.

[PC] → [DVI] → [외부입력] → [HDMI] → [MagicInfo]

참고

•TV 메뉴는TV 튜너를 장착시 사용할 수 있습니다.

•MagicInfo 메뉴는 FN

모델 또는 F 모델에 네트웍 박스를 장착시 사용

할 수 있습니다.

Enter 버튼 [ ]

선택한 메뉴 아이템을 활성화 시킵니다

MENU 버튼 [MENU]

메뉴화면을 켜고 끄거나, 조정메뉴화면에서 이전단계로 돌아갈 때 사용합

니다.

- VOL+

메뉴화면에서 메뉴를 좌우로 이동하거나 조정할 때 누릅니다.

음량을 조절할 때 사용합니다.

SEL

메뉴화면에서 메뉴를 상하로 이동하거나 조정할 때 누릅니다.

전원 버튼 [ ]

화면을 켜고 끌 때 누릅니다.

전원 표시등

정상 모드일 때는 켜져 있고, 절전상태일 때는 녹색으로 깜박입니다.

참고

절전기능에 대한 자세한 내용은 제품규격의절전 기능을 참조하세요.

모니터를 장시간 사용하지 않을

때에는 전력 소비를 줄이기 위해 전원선

을 뽑아 두는 것이 좋습니다.

리모컨 수신부

리모컨의 신호를 받는 부분입니다.

뒷면(P50F(N))

참고

케이블 연결에 대한 자세한

내용은 기본설치의 케이블 연결 부분을 참고하세요. 모니터 뒷

면의 형상은 구입하신 제품에 따라 약간씩 다를 수 있습니다.

제품 설명

POWER

전원선을 연결하여 사용합니다.

LAN(LAN 연결 단자)

(P50FN 모델만 해당 됩니다.)

USB(USB 연결 단자)

키보드/마우스, 이동식 저장 장치

(P50FN 모델만 해당 됩니다.)

참고

Loopout 연결대수는 케이블, signal 소스등

환경에 따라 차이가 있습니다. 열화가 없는

케이블, signal 소스 이용시 10대까지 가능합

니다.

제품 설명

RS232C OUT/IN(RS232C 시리얼 입력/

출력 단자)

MDC(Multiple Display Control) 프로그램 입

력/출력 단자

DVI/PC/HDMI IN [DVI/PC/HDMI AU-

DIO IN] (DVI/PC/HDMI 오디오 연결 단자

(입력))

소리 연결선으로 모니터의 [DVI/PC/HDMI

AUDIO IN]단자를 PC 의 사운드 카드와 연결

하세요.

DVI / PC / HDMI IN [HDMI]

HDMI 케이블로 모니터의 HDMI 단자와 디지

털 기기의 HDMI 출력단자를 연결하세요.

DVI / PC / HDMI IN [RGB](PC 입력단

자)

D-SUB 케이블로 모니터의 [RGB]단자와

PC 의 RGB 단자를 연결하세요.

DVI / PC / HDMI IN [DVI] (PC 입력단

자)

DVI 케이블로 모니터의 [DVI] 단자와 PC의

DVI 단자를 연결하세요.

DC OUT [5V 1.5A]

TV 튜너 박스나 네트웍 박스의 Power와 연

결하세요.

AV IN [VIDEO]

VIDEO 케이블로 PDP 모니터의 [VIDEO] 단

자와 외부기기의 영상 출력 단자를 연결하세

요.

AV AUDIO IN [L-AUDIO-R] ( 모니터

오디오 입력 단자)

오디오 케이블로 모니터의 [L-AUDIO-R]단

자와 외부기기의 음향 출력 단자를 연결하세

요.

AUDIO OUT [L-AUDIO-R] ( 모니터 오

디오 출력 단자)

제품 설명

헤드폰을 이용하여 음악을 들을 때 음향 출

력 단자 [L-AUDIO-R]에 선을 연결하세요.

도난 방지용 잠금장치

도난 방지용 잠금장치는, 공공 장소에서도

안심하고 사용 할 수 있도록 하는, 도난 방지

용 잠금 장치입니다. 잠금 장치의 모양과 잠

금 방식은 제조회사별로 다를 수 있으므로,

자세한 사항은 잠금 장치에 동봉된 사용설명

서를 참조하세요. 잠금 장치는 별도로 구입

하셔야만 합니다.

참고

잠금 장치는 전자제품

전문매장이나 인터넷

에서 구입하거나, 또는 당사 대리점에 문의

하세요.

도난 방지용 잠금 장치를 하려면

1. 잠금 장치 를 도난 방지용 잠금장치

슬롯 에 꽂고, 잠금 방향으로 돌리세

요.

2. 도난 방지용 잠금장치

케이블을 연결하

세요.

3. 도난 방지용 잠금장치 케이블을 책상이

나 무거운 물체에 고정하세요.

참고

케이블 연결에 대한 자세한 내용은 케이블 연결 항목을 참고하세요.

뒷면(P63F(N))

참고

케이블 연결에 대한

자세한 내용은 기본설치의 케이블 연결 부분을 참고하세요. 모니터 뒷

면의 형상은 구입하신 제품에 따라 약간씩 다를 수 있습니다.

제품 설명

POWER

전원선을 연결하여 사용합니다.

LAN(LAN 연결 단자)

(P63FN 모델만 해당 됩니다.)

USB(USB 연결 단자)

키보드/마우스, 이동식 저장 장치

(P63FN 모델만 해당 됩니다.)

참고

Loopout 연결대수는 케이블,

signal 소스등

환경에 따라 차이가 있습니다. 열화가 없는

케이블, signal 소스 이용시 10대까지 가능합

니다.

제품 설명

RS232C OUT/IN(RS232C 시리얼 입력/

출력 단자)

MDC(Multiple Display Control) 프로그램 입

력/출력 단자

DVI/PC/HDMI IN [DVI/PC/HDMI AU-

DIO IN] (DVI/PC/HDMI 오디오 연결 단자

(입력))

소리 연결선으로 모니터의 [DVI/PC/HDMI

AUDIO IN]단자를 PC 의 사운드 카드와 연결

하세요.

DVI / PC / HDMI IN [HDMI]

HDMI 케이블로 모니터의 HDMI 단자와 디지

털 기기의 HDMI 출력단자를 연결하세요.

DVI / PC / HDMI IN [RGB](PC 입력단

자)

D-SUB 케이블로 모니터의 [RGB]단자와

PC 의 RGB 단자를 연결하세요.

DVI / PC / HDMI IN [DVI] (PC 입력단

자)

DVI 케이블로 모니터의 [DVI] 단자와 PC의

DVI 단자를 연결하세요.

DC OUT [5V 1.5A]

TV 튜너 박스나 네트웍 박스의 Power와 연

결하세요.

AV IN [VIDEO]

VIDEO 케이블로 PDP 모니터의 [VIDEO] 단

자와 외부기기의 영상 출력 단자를 연결하세

요.

AV AUDIO IN [L-AUDIO-R] ( 모니터

오디오 입력 단자)

오디오 케이블로 모니터의 [L-AUDIO-R]단

자와 외부기기의 음향 출력 단자를 연결하세

요.

AUDIO OUT [L-AUDIO-R] ( 모니터 오

디오 출력 단자)

제품 설명

헤드폰을 이용하여 음악을 들을 때 음향 출

력 단자 [L-AUDIO-R]에 선을 연결하세요.

참고

케이블 연결에 대한 자세한 내용은 케이블 연결 항목을 참고하세요.

리모컨

참고

리모컨이 동작되는 같은 공간

안에서 본 모니터와 함께 다른 TV를 사용시 에는 리모컨 코드

(주파수)의 간접 현상으로 오동작을 유발할 수 있습니다.

POWER

OFF

숫자버튼

DEL 버튼

+ VOL -

MUTE

TV/DTV

INFO

색상 버튼

TTX/MIX

STILL

AUTO

S.MODE

MDC

LOCK

SOURCE

ENTER/PRE-CH

CH/P

D.MENU

GUIDE

RETURN

Up-Down Left-Right buttons

EXIT

SRS

제품 설명
