Salto XS4 Mini Manuel utilisateur

227248-ED1. - 31/03/2023

All contents current at timeof publication.

SALTO Systems S.L. reserves the right to change availability of any

item in this catalog, its design, construction, and/or materials.

2023 SALTO Systems S.L.

Installation Guide

XS4 Mini For DIN Type Mortise Locks

E i 3

xx..series

Outside

Inside

t > 60

Mortise Lock not

included.

Cerradura de embutir

no incluida.

Einsteckschloss nicht

enthalten.

Serrure à mortaiser non

incluse.

Serratura non inclusa.

Exterior

Außenseite

Extérieur

Esterno

Interior

Innenseite

Intérieur

Interno

Eng

Installation guide

Guía de instalación

Montageanleitung

Guide d'installation

Handleiding

Guida all'installazione

4°

max.

Eng

SALTO recommends the use of a mortise lock, with a maximum 4º pre-turn.

SALTO recomienda utilizar cerraduras con un pregiro maximo de 4º.

SALTO empfiehlt den Einsatz von Einsteckschlössern mit max. 4° Vorspannung.

SALTO recommande d’utiliser des serrures à mortaiser avec un angle au repos de 4° maximum.

SALTO raccomanda l'utilizzo di una serratura con un angolo di pre-rotazione massimo di 4°.

O20 MIN.

Eng

TORX20

3 mm

Select handing

Seleccione mano

Drückerrichtung wählen

Choisir le sens de la bèquille

Kies draairichting

Selezionare il verso

Eng

NL I

TORX20 (X2)

BOLT (X4

)

TORX 20 (X1)

TORX 10 (X1)

TORX 20 (X4)

ALLEN 3 (X2)

Real size

1/4

61,5

50 78

128

23,5

MODEL: ELECTRONIC INFO. E30M

227248-ED1. - 31/03/2023

All contents current at timeof publication.

SALTO Systems S.L. reserves the right to change availability of any

item in this catalog, its design, construction, and/or materials.

2023 SALTO Systems S.L.

Installation Guide

XS4 Mini For DIN Type Mortise Locks

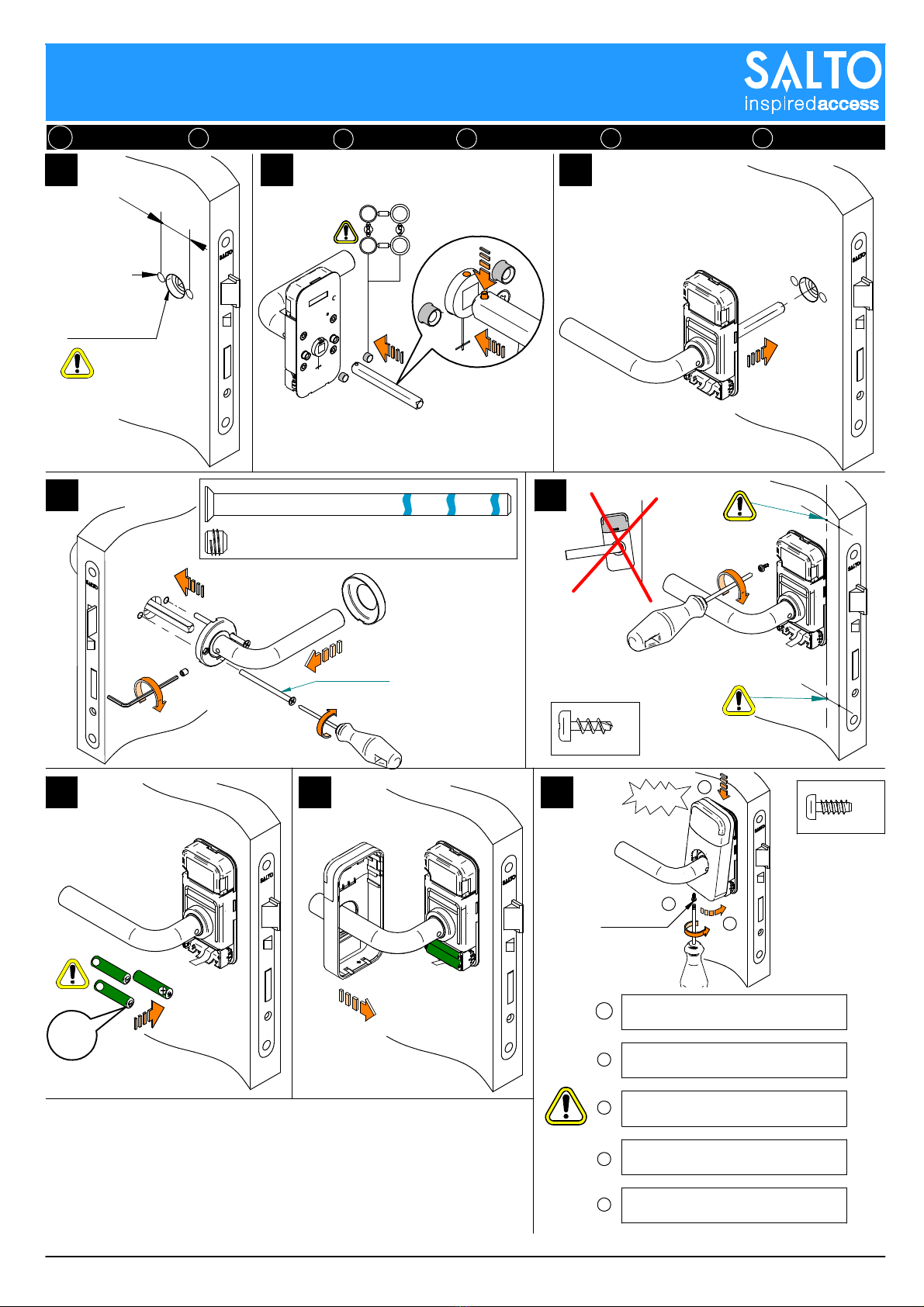

Installation

Instalación

Montage

Installation

Handleidig

Montaggio

Eng

DFNL IE

*ø8 *ø9

8 mm.

MIN.

20 mm.

1 2 3

Real size

NOT OK

Real size

LR03

AAA

TORX10

click!

Eng

TORX20

Real size

AT THIS POINT DO NOT CLOSE THE

DOOR, PROGRAM THE LOCK FIRST.

NO CIERRE LA PUERTA, PROGRAME LA

CERRADURA

TÜR NICHT SCHLIESSEN,

ZUERST SCHLOSS PROGRAMMIEREN.

NE FERMEZ PAS LA PORTE,

PROGRAMMEZ LA BÉQUILLE AVANT.

PROGRAMARE LA SERRATURA,

PRIMA DI CHIUDERE LAPORTA.

2/4

SALTO

LE8Pxx..

LE7Sxx..

227248-ED1. - 31/03/2023

All contents current at timeof publication.

SALTO Systems S.L. reserves the right to change availability of any

item in this catalog, its design, construction, and/or materials.

2023 SALTO Systems S.L.

Installation Guide

XS4 Mini For DIN Type Mortise Locks

Installation

Instalacion

Montage

Installation

Handleidig

Montaggio

Eng

DFNL I

OPTION 1 OPTION 2

Outside

Exterior

Außenseite

Extérieur

PANIC

PRIVACY

*****



8 mm.

1 2

*ø8 *ø9

O25

Real size

TORX20

4 5

Real size

NOT OK

LR03

AAA

TORX10

click!

Unplug

Desconecte

Débranchez

Ziehen

Losmaken

Scollagare

Plug

Conecte

Einstecken

Connecte

Insteken

Collegare

Real size

3/4

*****

227248-ED1. - 31/03/2023

All contents current at timeof publication.

SALTO Systems S.L. reserves the right to change availability of any

item in this catalog, its design, construction, and/or materials.

2023 SALTO Systems S.L.

Installation Guide

XS4 Mini For DIN Type Mortise Locks

Battery change

Sustitución de las pilas

Batterie tauschen

Remplacer les piles

Vervangen batterij

Sostituzione la pila

EEng D

FNL

1234

4/4

TORX10
