Salto XS4 Mini Manuel utilisateur

224959-ED.1 - 16/08/2021

All contents current at timeof publication.

SALTO Systems S.L. reserves the right to change availability of any

item in this catalog, its design, construction, and/or materials.

t>2-3/4"

t>70 mm

Installation guide

Guide d'installation

Guía de instalación

1-5/8"

(41 mm)

Eng

1/3

i 1

m d ffc t s h r series

Outside

Inside

Extérieur

ExteriorIntérieur

Interior

7/8"

(22,5 mm) 2-5/16"

(58,5 mm)

3-1/32"

(77 mm)

(127 mm)

2-1/8"

2-31/32"

(50 mm)

TORX20

3 mm

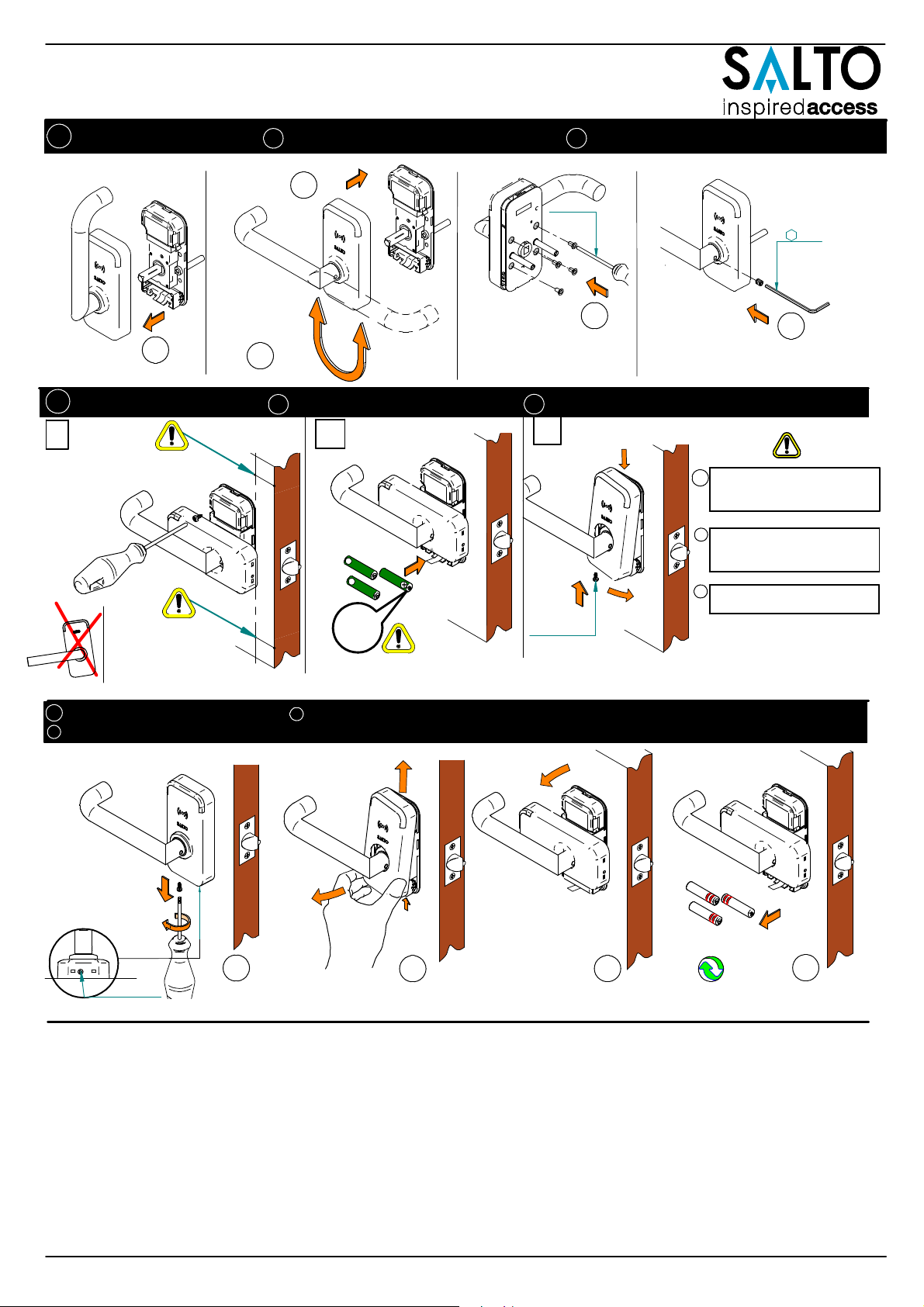

Installation guide

SALTO:

LT2L..

STANDARD DOOR

RETROFIT CYLINDRICAL

OR TUBULAR LATCH

Min. O51/64" (O20 mm)

NEW DOOR

PREPARATION

SELECT HANDING

CHOISIR LE SENS DE LA POIGNÉE

SELECCIONE MANO

Eng

Not included

Non incluse

No incluido

Eng

SALTO:

LT2L..

1-5/8"

(41mm)

WITH COVER PLATE

DOOR THICKNESS t + 5/64" (2mm)

FOR "Z" HANDLE SEE PAGE 3

CON MANILLA "Z" VER PAGINA 3

O5/16"

Angle limiter 29º

Only with SALTO LT2L... Tubular

latch.

A utiliser uniquement avec la

serrure tubulaire LT2L... SALTO

¡Utilizar solamente con

cerraduras tubulares SALTO!

XS4 Mini for tubular latch

224959-ED.1 - 16/08/2021

All contents current at timeof publication.

SALTO Systems S.L. reserves the right to change availability of any

item in this catalog, its design, construction, and/or materials.

2/3

AT THIS POINT DO NOT

CLOSE THE DOOR

PROGRAM THE LOCK FIRST

NO CIERRE LA PUERTA.

PROGRAME LA CERRADURA

NE FERMEZ PAS LA PORTE.

PROGRAMMEZ LA BÉQUILLE

AVANT

Eng

NOT OK

click!

Installation

Instalación

Eng

PH2

MAX.

2-1/8" (

54 mm)

Installation guide

LR03

AAA

TORX10

1234

Battery change

Remplacer les piles

Sustitucion de las pilas

Eng F

NL I

*Only for retrofit

WITH COVER PLATE

DOOR THICKNESS t + 5/64" (2mm)

FOR "Z" HANDLE SEE PAGE 3

CON MANILLA "Z" VER PAGINA 3

FOR "Z" HANDLE SEE PAGE 3

CON MANILLA "Z" VER PAGINA 3

TORX10

XS4 Mini for tubular latch

224959-ED.1 - 16/08/2021

All contents current at timeof publication.

SALTO Systems S.L. reserves the right to change availability of any

item in this catalog, its design, construction, and/or materials.

Installation guide

SELECT HANDING; "Z" HANDLE CHOISIR LE SENS DE LA POIGNÉE; "Z" POIGNÉE

SELECCIONE MANO; MANILLA "Z"

Eng

TORX20

3 mm

AT THIS POINT DO NOT

CLOSE THE DOOR

PROGRAM THE LOCK FIRST

NO CIERRE LA PUERTA.

PROGRAME LA CERRADURA

Eng

NOT OK

click!

LR03

AAA

TORX10

Battery change with "Z" handle

Remplacer las piles avec la poignée"Z"

Sustitución de las pilas con manilla "Z"

Eng

Installation with "Z" handle Installation avec la poignée"Z"

Instalación con manilla "Z"

Eng

3/3

TORX10

XS4 Mini for tubular latch

NE FERMEZ PAS LA PORTE.

PROGRAMMEZ LA BÉQUILLE

AVANT
