Salda SMARTY XV Series Manuel utilisateur

SMARTY XV

DE MONTAGE- UND INSTALLATIONSANLEITUNG

2 | DE SMARTY XV v2019.06

TURINYS

2.SYMBOLE UND MARKIERUNGEN 4

3.SICHERHEITS- UND WARNHINWEISE 4

4.ABMESSUNGEN UND GEWICHT 5

5. ELEKTRISCHE DATEN 6

6.KONSTRUKTION 7

7.ARBEITSBEDINGUNGEN 7

8. VERPACKUNG 7

9. TRANSPORT 8

10.AUSPACKEN DES GERÄTES 8

11.LIEFERUMFANG 9

12.PLATZBEDARF 9

13. MONTAGE 9

14.ANSCHLUSS DER LUFTFÜHRUNG 10

14.1. FLOOR MOUNTING 10

14.2. MOUNTING ON WALL 11

15.MONTAGEPLAN 11

16. ANSCHLUSS DER ANLAGE ZU ELECTRISCHEN NETZWERK 12

17.SYSTEMSCHUTZ 13

17.1.EMPFEHLUNGEN VOR ANLAGENEINSCHALTUNG (BIS ÜBERGABE AN DEN BENUTZER) 13

17.2.MÖGLICHE PROBLEME UND EMPFEHLUNGEN FÜR IHRE BESEITIGUNG 13

18. BEDIENUNG 13

18.1. DECKELABNAHME 14

18.2. FILTER 14

18.3. VENTILATOR 14

18.4. WÄRMETAUSCHER 15

18.5.ABSCHALTUNG DER BYPASSKLAPPE UND DES VORHEIZREGISTERS 16

18.6. ABSCHALTUNG DER AUTOMATIK 16

18.7. WARTUNG DES SCHALTNETZTEILS 17

19.DEVICE CONTROL 17

19.1.DESCRIPTION OF THE UNITS FUNCTIONS 17

19.2. SYSTEM MODES 17

19.3. SYSTEM CONTROL 18

19.4. SYSTEM STATES 18

19.5. SETTING DATE AND TIME 19

19.6.SUPPLY AIR TEMPERATURE CONTROL AND COMPENSATION 19

19.7. FAN CONTROL 19

19.8. “BOOST“ FUNCTION 20

19.9. WEEKLY SCHEDULE 20

19.10. HOLIDAY SCHEDULE 20

19.11. WINTER/SUMMER MODE 20

19.12. DRYNESS PROTECTION 20

19.13. NIGHT COOLING FUNCTION 20

19.14. CO2REDUCTION FUNCTION 21

19.15. FILTER PROTECTIONS 21

19.16.FAN SPEEDS FROM AN EXTERNAL SYSTEM CONTACTOR 21

19.17. HEAT EXCHANGER CONTROL 21

19.18. SYSTEM MONITORING 22

19.19. STAND-BY MODE BLOCKING 22

19.20. AIR FLOW ADJUSTMENT 22

19.21.MANUAL CONTROL OF COMPONENTS 22

19.22. CHANGING PASSWORDS 22

19.23. RESTORING FACTORY DEFAULTS 22

19.24.INDICATIONS OF FUNCTIONS, ALARMS AND WARNINGS 23

19.25.DISPLAY AND CONCELLATION OF ALARMS AND WARNINGS 23

19.26. EVENT LOG (HISTORY) 24

19.27.SYSTEM VERSIONS AND RUNNING TIME 24

20.WIRING DIAGRAM 24

21.CONNECTION OF ACCESSORIES 25

DE | 3SMARTY XV v2019.06

21.1. CONTROLLER MINIMCB EX1 V1.0V 25

21.2.FIRE PROTECTION SIGNAL INPUT (FIRE PROTECTION INPUT (NC)) 28

21.3. OUTDOOR AIR PRE-HEATER 29

21.4.SUPPLY AIR CO2OR RH (INPUT 0-10VDC) 29

21.5.EXTRACT AIR CO2OR RH (INPUT 0-10VDC) 29

21.6.ROOM CO2 TRANSMITTER INSTALLATION RECOMMENDATION 30

21.7.CO2CONCENTRATION ACCORDING TO PETTENKOFER LIMIT 30

21.8.SMARTY X V 1.1 VERSION - HEATER CONTROL 30

21.9.SMARTY X V 1.2 VERSION - HEATER CONTROL 32

21.10.CONNECTION OF SUPPLY AND EXTRACT AIR DAMPERS 33

21.11.CONNECTION OF REMOTE CONTROL PANEL OR MODBUS 34

21.12.OPERATION AND ALARM INDICATION (SMARTY X V 1.1) 34

21.13.FIRE PLACE CONNECTION (SMARTY X V 1.1) 34

22.ĮRENGINIOVIDINIŲIRIŠORINIŲMAZGŲJUNGIMOORIENTACINĖSCHEMA 36

23.ÖKODESIGN DATENTABELE 43

24.KONFORMITÄTSERKLÄRUNG 44

25. GARANTIE 45

25.1. GARANTIESCHEIN 45

4 | DE SMARTY XV v2019.06

2. SYMBOLE UND MARKIERUNGEN

LN: XX000000

2019.01.01

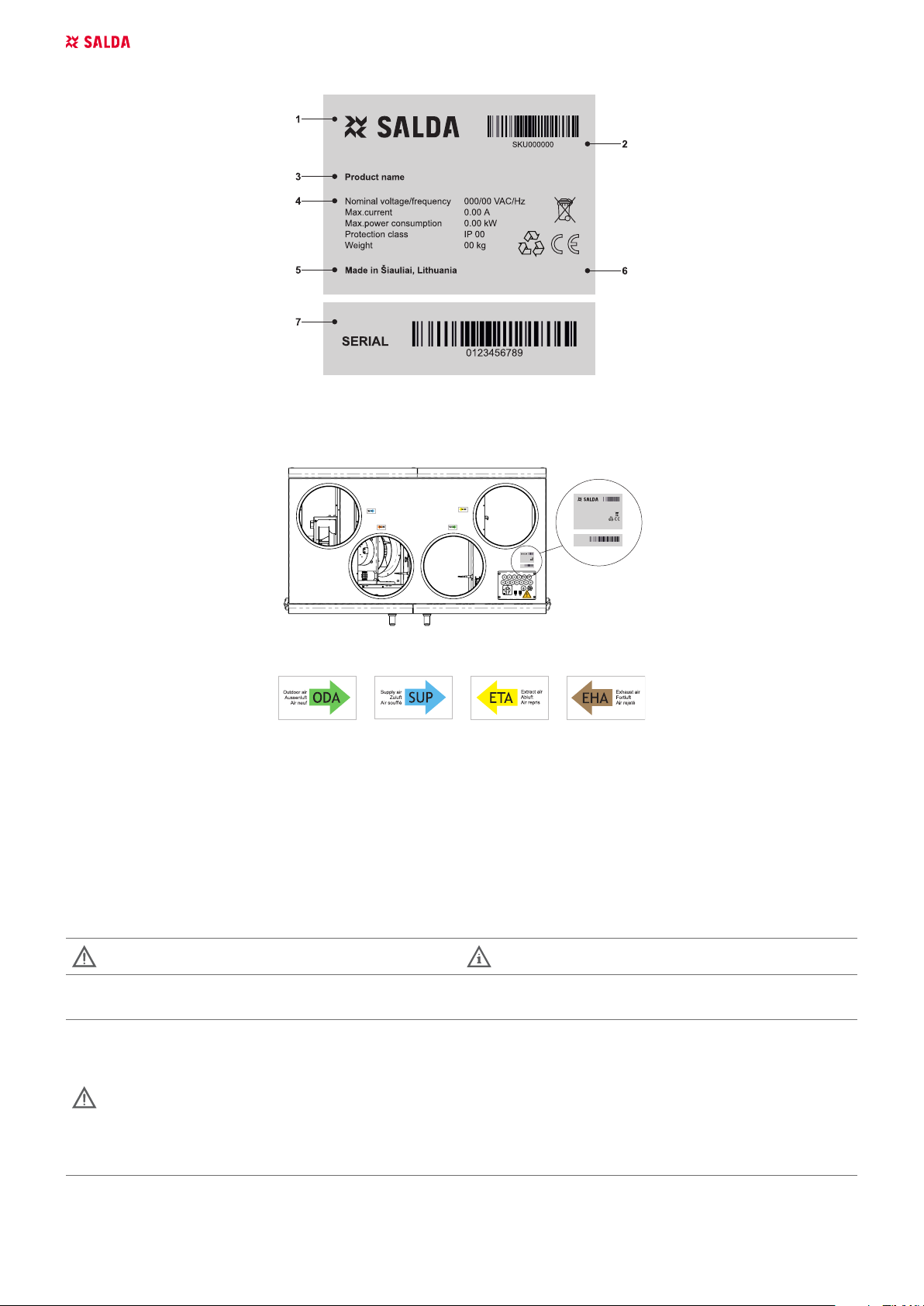

Abb. 2.1. Typenschild

1 - Logo; 2 - Code der internen Nutzung (SKU); 3 - Produktbezeichnung; 4 - Technische Daten; 5 - Produktionsort; 6 - Produktnummer und

Datum; 7 - Seriennummer

SERIAL

2514523357

XXXGAMINIOPAVADINIMAS

Nominalvoltagefrequency

Max.current

Max.powerconsumption

Protectionclass

Weight

/ xxx/xxVAC/Hz

x.xxA

x.xxkW

IPxx

xxkg

MadeinŠiauliai, Lithuania

AHU000000

BN:xxxxxx

2019/01/01

SERIAL

2514523357

XXXGAMINIOPAVADINIMAS

Nominalvoltagefrequency

Max.current

Max.powerconsumption

Protectionclass

Weight

/xxx/xxVAC/Hz

x.xxA

x.xxkW

IPxx

xxkg

MadeinŠiauliai, Lithuania

AHU000000

BN:xxxxxx

2019/01/01

SERIAL

2514523357

XXXGAMINIOPAVADINIMAS

Nominalvoltagefrequency

Max.current

Max.powerconsumption

Protectionclass

Weight

/ xxx/xxVAC/Hz

x.xxA

x.xxkW

IPxx

xxkg

MadeinŠiauliai, Lithuania

AHU000000

BN:xxxxxx

2019/01/01

SERIAL

2514523357

XXXGAMINIOPAVADINIMAS

Nominalvoltagefrequency

Max.current

Max.powerconsumption

Protectionclass

Weight

/ xxx/xxVAC/Hz

x.xxA

x.xxkW

IPxx

xxkg

MadeinŠiauliai, Lithuania

AHU000000

BN:xxxxxx

2019/01/01

SERIAL

2514523357

XXX GAMINIO PAVADINIMAS

Nominal voltage frequency

Max.current

Max.power consumption

Protection class

Weight

/ xxx/xx VAC/Hz

x.xxA

x.xx kW

IP xx

xx kg

Made in Šiauliai, Lithuania

AHU000000

BN:xxxxxx

2019/01/01

SERIAL

2514523357

XXX GAMINIO PAVADINIMAS

Nominal voltage frequency

Max.current

Max.power consumption

Protection class

Weight

/ xxx/xx VAC/Hz

x.xxA

x.xx kW

IP xx

xx kg

Made in Šiauliai, Lithuania

AHU000000

BN:xxxxxx

2019/01/01

SERIAL

2514523357

XXX GAMINIO PAVADINIMAS

Nominal voltage frequency

Max.current

Max.power consumption

Protection class

Weight

/ xxx/xx VAC/Hz

x.xxA

x.xx kW

IP xx

xx kg

Made in Šiauliai, Lithuania

AHU000000

BN:xxxxxx

2019/01/01

SERIAL

2514523357

XXX GAMINIO PAVADINIMAS

Nominal voltage frequency

Max.current

Max.power consumption

Protection class

Weight

/ xxx/xx VAC/Hz

x.xxA

x.xx kW

IP xx

xx kg

Made in Šiauliai, Lithuania

AHU000000

BN:xxxxxx

2019/01/01

Abb. 2.2. – Anbringungsstelle Typenschild

Abb. 2.3. Hinweis Luftführungsanschluss

ODA - Außenluft; SUP - Zuluft; ETA - Abluft; EHA - Fortluft.

3. SICHERHEITS- UND WARNHINWEISE

Bitte lesen Sie vor Installation und Benutzung dieser Vorrichtung die Bedienungsanleitung aufmerksam durch. Die Installation, der Anschluss und

die Wartung dieses Gerätes sind von einem geschulten Fachmann nach den inländischen Bestimmungen, Normvorschriften und unter Bezug-

nahme von bewährten Verfahren durchzuführen.

Das Unternehmen übernimmt keine Haftung für Verletzungen oder Sachschäden, die infolge der Nichteinhaltung dieser Sicherheitsanforderungen

undderModizierungdesProduktesohneZustimmungdesUnternehmensentstehen.

Warnhinweis – bitte beachten Zusätzliche Information

Die grundlegenden Sicherheitsvorschriften:

Gefahr

• Vor der Durchführung jeglicher Elektro- und Wartungsarbeiten stellen Sie sicher, ob das Gerät vom Stromnetz getrennt ist und ob alle

beweglichen Teile des Geräts im Stillstand sind.

• StellenSiesicher,obVentilatorenüberdieÖ󰀨nungenderLuftkanäleoderderAnschlussstutzennichterreichbarsind.

• Im Falle der Feststellung von Flüssigkeiten auf den unter elektrischer Spannung stehenden Teilen oder Verbindungen setzen Sie das

Gerät ausser Betrieb.

• Verwenden Sie kein anderes Stromnetz als es auf dem Aufkleber oder auf dem Korps angegeben ist.

• Die Spannung des Stromnetzes muss elektrotechnische Parameter erfüllen, die auf dem Aufkleber angegeben sind.

• Nach den Vorschriften für die Schaltung von elektrischen Geräten muss das Gerät geerdet sein. Nicht geerdetes Gerät darf nicht

eingeschaltet und betrieben werden. Die Anforderungen der Aufkleber mit Gefahrhinweisen auf dem Gerät sind einzuhalten.

DE | 5SMARTY XV v2019.06

Warnhinweise

• Schalt-undWartungshandlungendürfengrundsätzlichnurdurchqualiziertesPersonalaufgrundvonBedienungsanleitungendes

Herstellers und den und gültigen Sicherheitshinweisen durchgeführt werden.

• Zur Minderung des potenziellen Risikos während Wartungs- oder Installationsarbeiten tragen Sie bitte angemessene Bei der Durch-

führung von Wartungs- und Installationsarbeiten hüten Sie sich vor scharfen Kanten.

• Berühren Sie nicht heisse Heizungselemente.

• Manche Teile des Gerätes sind schwer, deswegen ist beim Transport und bei der Installation Vorsicht angeboten. Benutzen Sie eine

angemessene Hebevorrichtung.

• Beim Anschluss an das Netz ist ein Stromunterbrecher in angemessener Grösse erforderlich.

Achtung !

• Wurde das Gerät in einem kalten Raum montiert, stellen Sie sicher, ob alle Verbindungen und Leitungen angemessen isoliert sind.

• Einlass- und Auslassungskanäle müssen in allen Fällen isoliert sein.

• BeimTransportundbeiderInstallationdeckenSiedieÖ󰀨nungenvonAnschlussstutzenab.

• Bei den Verbindungen von Rohrleitungen des Warmwasser-Heizgeräts beschädigen Sie nicht das Heizgerät. Beim Festziehen ver-

wenden Sie den Schraubenschlüssel.

Vor Inbetriebnahme des Geräts ,

• Stellen Sie sicher, ob das Gerät keine Fremdteile enthält;

• Überprüfen Sie auf manueller Weise, ob Ventilatoren einwandfrei funktionieren und nicht gesperrt sind;

• Wurde im Gerät ein Rotationswärmetauscher montiert, stellen Sie sicher, ob er nicht gesperrt und nicht stecken geblieben ist Über-

prüfen Sie die Erdung.

• Stellen Sie sicher, ob alle Komponente und Zubehör in Übereinstimmung mit dem Projekt oder vorgelegten Anleitungen angeschlossen

sind.

Gefahr ‒ Kohlenmonoxid

Das System „Salda Antifrost“ benutzt das Ungleichgewicht von Luftströmen, dadurch kann in den Räumen Unterdruck entstehen. Be-

sondere Vorsicht ist angeboten, wenn Heizungsanlage verwendet wird, deren Betrieb von der Luft der Räume abhängig ist. Das sind mit

Gas,üssigenBrennsto󰀨en,HolzoderKohlebetriebeneHeizkessel,Durchlaufwassererhitzeroderandere

Warmwasserheizgeräte, Gasherde, Öfen oder Herde, die die Luft der Räume benutzen und Abgas über Schornsteine oder Abgasleitun-

genbeseitigen.DaskannbeiderHeizungsanlagezuSauersto󰀨mangelführen,DasBrennverfahrenverschlechtertsich.Manchmalkann

schädliches Gas aus dem Schornstein oder Abgasleitung zurück in die Räume zugeführt werden. In diesem Fall wird streng empfohlen

das System „Salda Antifrost“ abzuschalten und den äußeren Vorwärmer für den Schutz des Wärmetauschers gegen Frost zu benutzen

(s. Die Beschreibung der Funktion von . „Salda Antifrost“ in der Anleitung der Fernbedienung).

4. ABMESSUNGEN UND GEWICHT

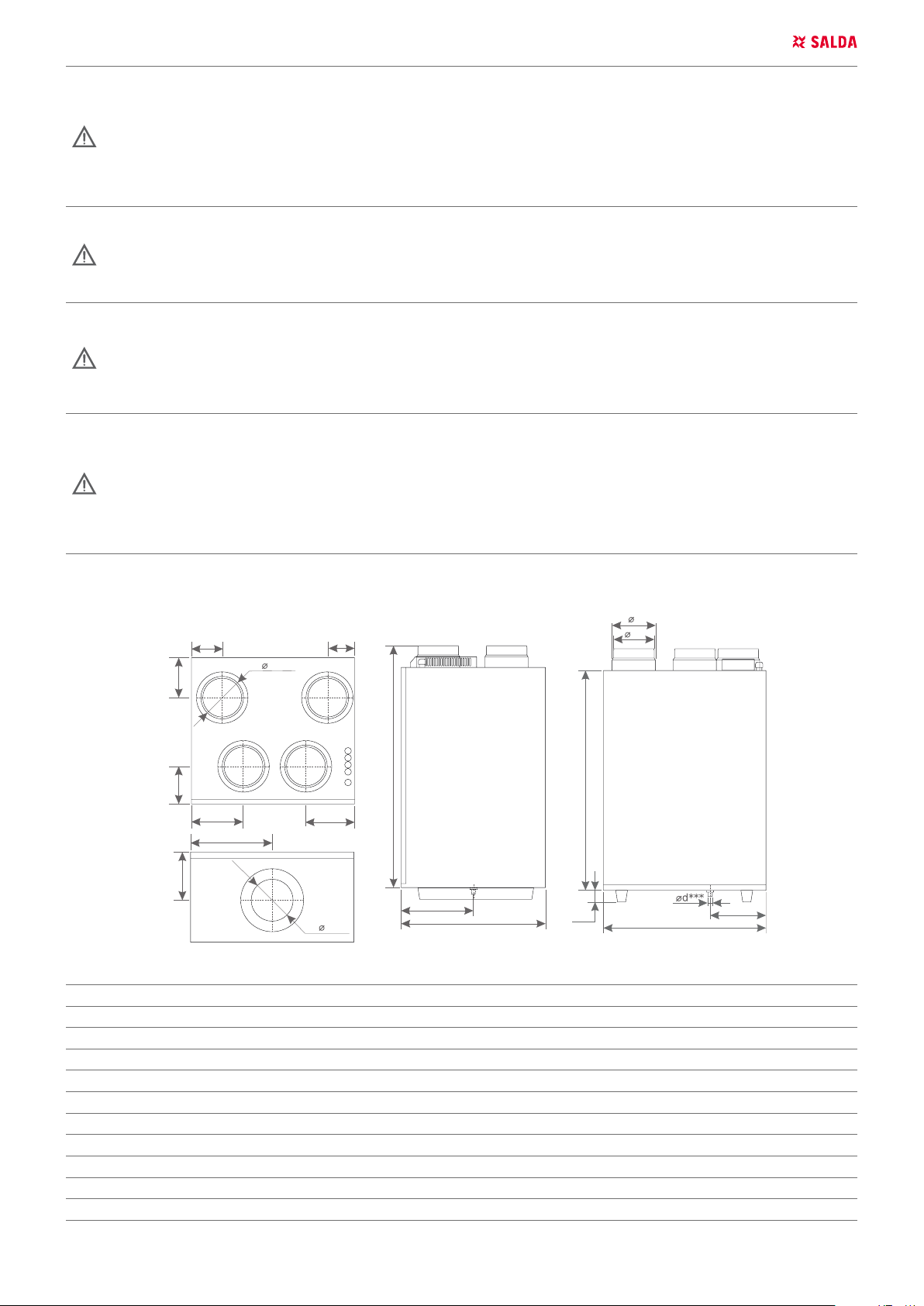

L1 L2

L3 L4

D/D1

W1***

D1*

L5***

H2*

L6**

W4**

D2**

[mm] SMARTY 2 XV SMARTY 3 XV SMARTY 4 XV

L 595 599 599

L1 83 110 110

L2 82 113 113

L3 195 110 110

L4 242 265 265

L5 209 193 193

L6** - - -

H 697 810 810

H1 732 901 901

H2* - - -

W 316 538 538

6 | DE SMARTY XV v2019.06

W1*** 156 284 284

W2 79 170 170

W3 82 116 116

W4** - - -

øD 125 160 160

øD1* 115 150 150

øD2** - - -

ød*** 16 G3/8 G3/8

* - depends on unit and its accessories.

WEIGHT

SMARTY

2 XV 1.1 2 XV 1.2 3 XV 1.1 3 XV 1.2 4 XV 1.1 4 XV 1.2

[kg] 25 25 39 39 39 39

5. ELEKTRISCHE DATEN

SMARTY 2 VX 1.1 2 XV 1.2 3 XV 1.1 3 XV 1.2 4 XV 1.1 4 XV 1.2

Abluft Venti-

latoren

- Phase/

Spannung [50 Hz/VAC] ~1/230 ~1/230 ~1/230 ~1/230 ~1/230 ~1/230

- Leistung/

Strom [kW/A] 0,035/0,35 0,035/0,35 0,083/0,75 0,083/0,75 0,21/0,92 0,21/0,92

- Drehzahl [min-1] 4060 4060 3200 3200 4400 4400

- Steuersig-

nal [VDC] 0-10 0-10 0-10 0-10 0-10 0-10

- Schutzklasse IP54 IP54 IP54 IP54 IP54 IP54

Zuluft Ventila-

toren

- Phase/

Spannung [50 Hz/VAC] ~1/230 ~1/230 ~1/230 ~1/230 ~1/230 ~1/230

- Leistung/

Strom [kW/A] 0,035/0,35 0,035/0,35 0,083/0,75 0,083/0,75 0,21/0,92 0,21/0,92

- Drehzahl [min-1] 4060 4060 3200 3200 4400 4400

- Steuersig-

nal [VDC] 0-10 0-10 0-10 0-10 0-10 0-10

- Schutzklasse IP54 IP54 IP54 IP54 IP54 IP54

Gesamte

Leistungsauf-

nahme

- Leistung/

Strom [kW/A] 0,67/3,35 0,07/0,75 1,37/6,75 0,17/1,55 1,62/7,09 0,42/1,89

Steuerplatine eingebaut + + + + + +

Wärmebereitstellungsgrad 92 %* 92 %* 88 %* 88 %* 90 %* 90 %*

Wandisolierung [mm] 30 30 30 30 30 30

Vorheizreg-

ister

- Leistung/

Strom [kW/A] 0,6/2,6 - 1,2/5,2 - 1,2/5,2 -

* gemäß EN 13141-7-Norm

Smarty 2X V LWA gesamt, dB(A) LWA, dB(A)

125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz

Zuluft 60,3 51,8 56,0 61,1 55,2 50,4 46,1 31,9

Abluft 47,4 36,4 50,2 47,4 38,2 26,7 19,8 22,9

Umgebung 47,7 46,4 52,0 45,6 38,4 28,9 24,3 22,9

Gemessen bei Strom/Druck [m3/h / Pa] 116/50

Smarty 3X V LWA gesamt, dB(A) LWA, dB(A)

125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz

Zuluft 62,8 54,3 64,9 61,1 56,5 51,3 42,8 35,3

Abluft 47,7 42,0 54,6 45,0 36,0 28,8 19,6 22,4

Umgebung 49,0 47,2 54,8 46,1 39,5 34,2 24,9 22,6

Gemessen bei Strom/Druck [m3/h / Pa] 267/50

DE | 7SMARTY XV v2019.06

Smarty 4X V LWA gesamt, dB(A) LWA, dB(A)

63 Hz 125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 5 kHz

Zuluft 62 47 53 58 56 54 51 46 41

Abluft 54 44 45 50 47 45 43 38 35

Umgebung 51 30 35 48 46 40 35 27 24

Gemessen bei Strom/Druck [m3/h / Pa] 406/50

6. KONSTRUKTION

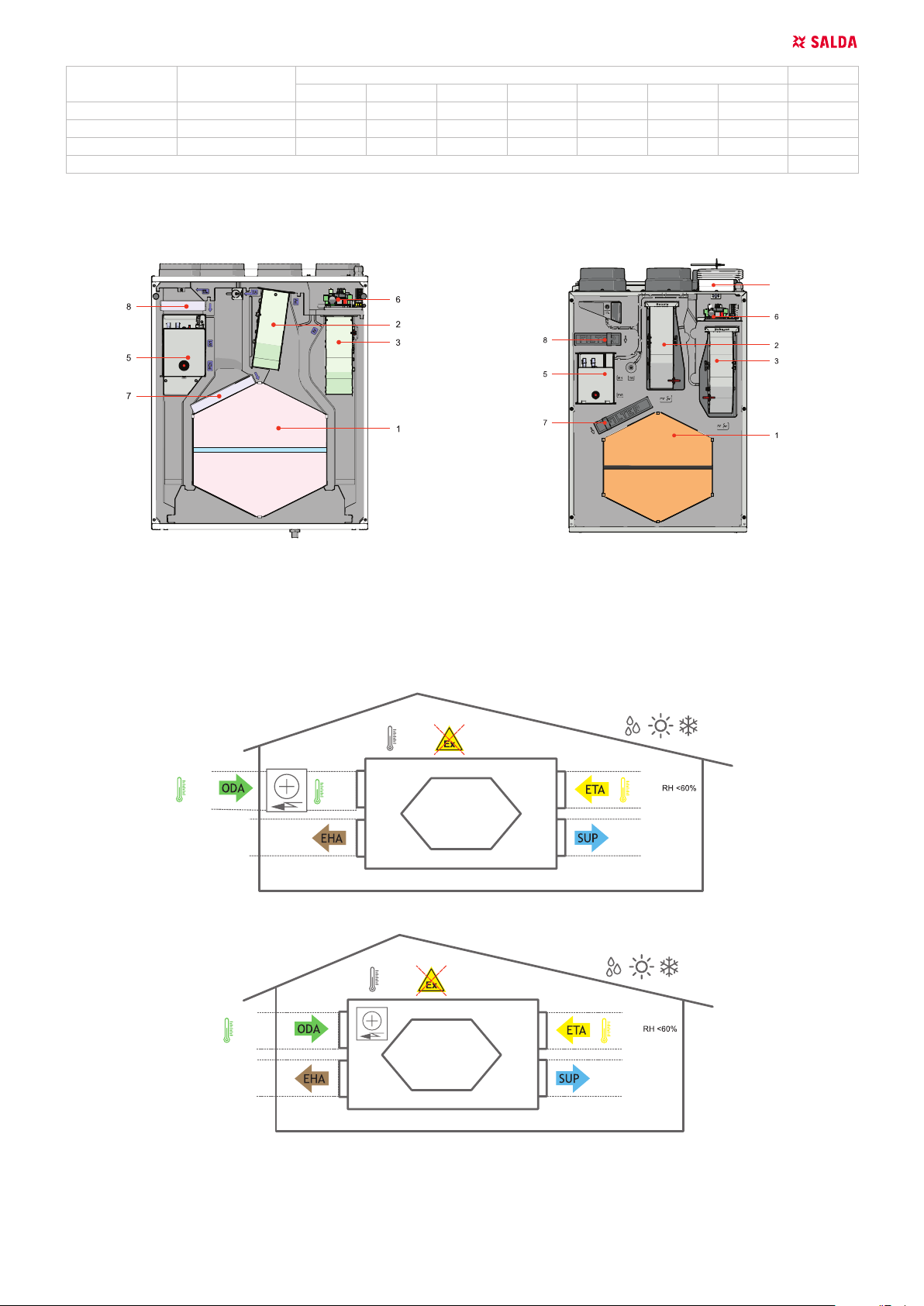

Figure 5.6 - Smarty 2 XV Figure 5.7 - Smarty 3-4 XV

1 - Platte Wärmetauscher; 2 - Abluftventilator; 3 - Zuluftventilator; 4 - Bypassklappe; 5 - Elektro-/Wasser-Heizer/-Vorheizer; 6 - Steuerung; 7 -

Zuluftlter (Platte/Tasche); 8 - Abluftlter (Platte/Tasche).

7. ARBEITSBEDINGUNGEN

+5 C

+40 C

-23 C

+40 C

+15 C

+40 C

+5 C

+40 C

-40 C

+40 C

+15 C

+40 C

+5 C

+40 C

-15 C

-10

+40 C

+15 C

+40 C

-3 C

+40 C

Abb. 7.1. with external pre-heater operating conditions

+5 C

+40 C

-23 C

+40 C

+15 C

+40 C

+5 C

+40 C

-40 C

+40 C

+15 C

+40 C

+5 C

+40 C

-15 C

-10

+40 C

+15 C

+40 C

-3 C

+40 C

Abb. 7.2. with integrated pre-heater operating conditions (Smarty 2-3 XV pre-heater - 15 oC; Smarty 4 XV pre-heater - 10 oC)

8. VERPACKUNG

• Alle Anlagen werden ab Werk so verpackt, dass sie den normalen Transportbedingungen standhalten.

8 | DE SMARTY XV v2019.06

• Nach dem Auspacken ist zu prüfen, ob die Anlage beim Transport beschädigt wurde. Beschädigte Anlagen dürfen nicht montiert werden!!!

• Verpackung ist nur ein Schutzmittel!

• Beim Entladen und der Lagerung verwenden Sie bitte entsprechende Hebezeuge, um Verluste und Schäden zu vermeiden. Heben Sie nicht an

Zu-oderVersorgungsleitungen,Anschlusskästen,Zuluft-undFortluftanschendasGerätan.VermeidenSieErschütterungenundStoßbelas-

tungen. Lagern Sie die Anlage im trockenen Raum mit einer rel. Luftfeuchtigkeit von max. 70 % (bei +20 °C), durchschnittliche Umgebungstem-

peratur zwischen +5 °C und +30 °C. Der Lagerungsplatz soll vor Schmutz und Wasser geschützt werden.

• Es ist nicht empfehlenswert, die Anlage über ein Jahr zu lagern. Wenn die Anlage über ein Jahr gelagert wird, ist es vor der Montage auf

den leichten Gang der Ventilatoren- und Motorenlager (den Flügel von Hand drehen), Beschädigungen in der Isolierung der Stromkette und

Feuchtigkeit zu prüfen.

SMARTY

H W L MENGE PRO

PALETTE

[mm] [mm] [mm] [Einheiten]

2 XV 480 700 800 1

3 XV 1060 600 800 1

4 XV 1060 600 800 1

9. TRANSPORT

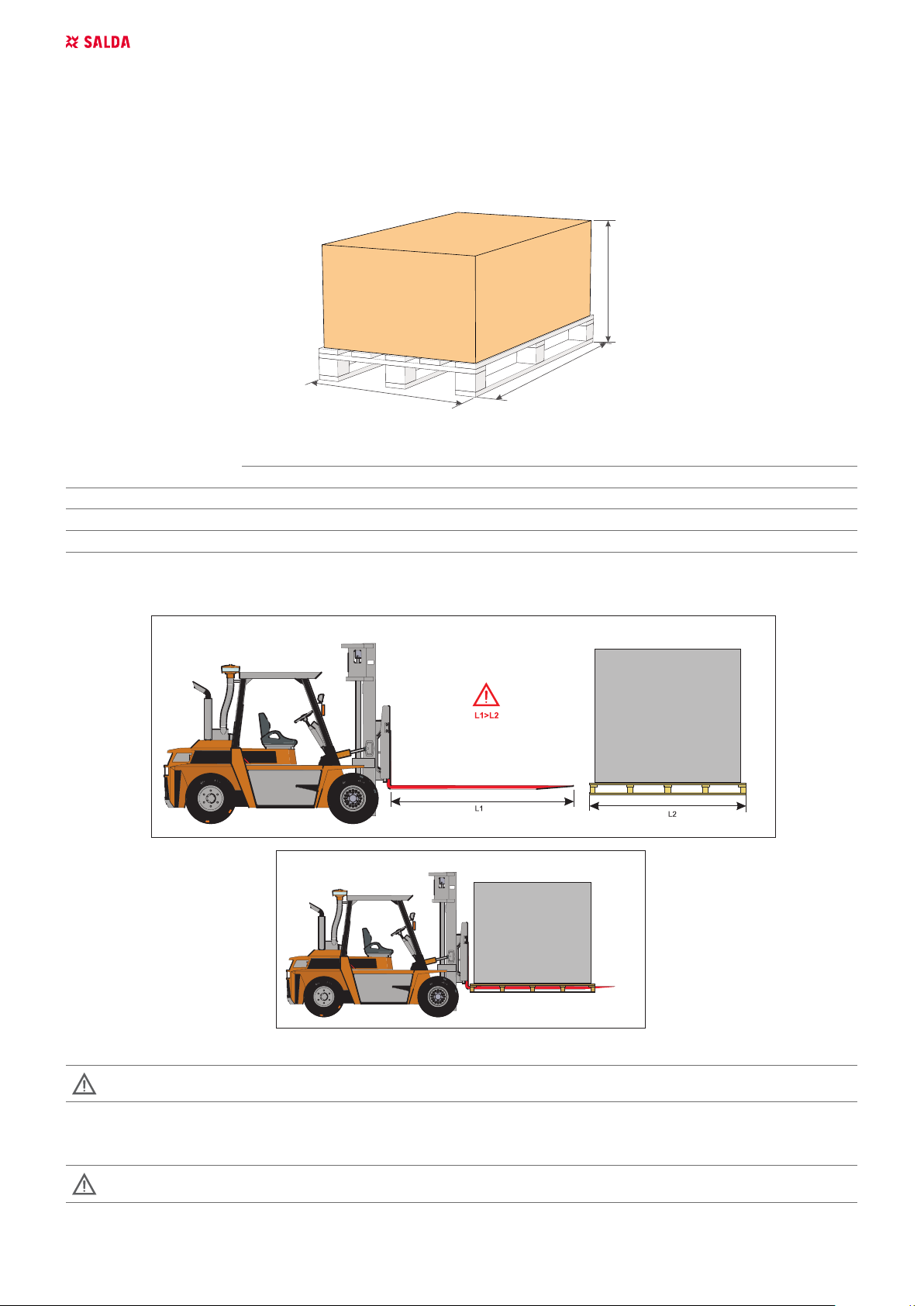

Abb. 9.1. Anheben mit Gabelstapler

Ausschließlich palettierte Anlagen dürfen angehoben werden, um eine Beschädigung der Verpackung zu verhindern.

10.AUSPACKEN DES GERÄTES

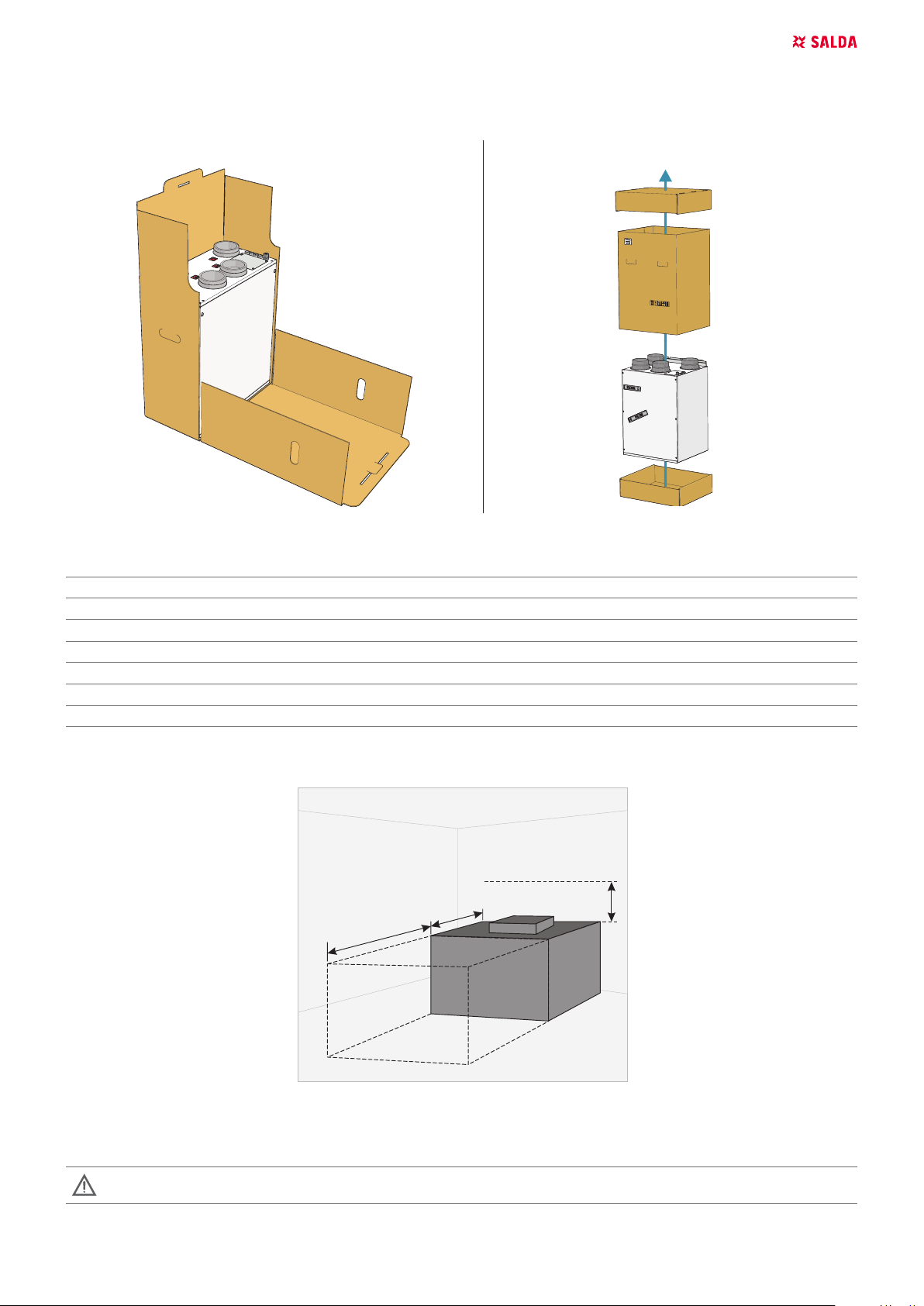

Gegebenenfalls sind der Anlage Zubehörteile beigepackt. Entnehmen Sie diese vor dem Transport.

•EntfernenSiedieWickel-/Schrump󰀨olie.

DE | 9SMARTY XV v2019.06

•EntfernenSiedasUmreifungsband,dasdieKantenschutzprolexiert.

•EntfernenSiedieKantenschutzprole.

• Untersuchen Sie die Anlage nach dem Auspacken auf Transportbeschädigungen. Die Installation beschädigter Anlagen ist untersagt!

• Überprüfen Sie die Vollständigkeit der Lieferung. Jegliche Abweichung von der Bestellung ist dem Lieferanten der Anlage zu melden.

Smarty 2X V Smarty 3X V

11.LIEFERUMFANG

SMARTY 2 XV 3 XV 4 XV

Key M4 Z-type 1

Outlet pipe G3/8 1 1 1

Fix - PV gasket 6x20 (white) 550 mm 1180 mm 1180 mm

Sealing rubber 15x8x7 427021 60 mm - -

Bracket 2 - 1 1

Bracket 3 1 - -

12.PLATZBEDARF

1,5xL

FreiraumzurÖ󰀨nungderTür–Lx1,5;FreiraumzurÖ󰀨nungderTürdesSchaltschranks–H>400mm

13.MONTAGE

Die Schutzfolie ist ein Transportschutz. Es wird empfohlen, sie nach Aufstellung der Anlage zu entfernen, da es anderenfalls

zu Oxidation kommen kann.

10 | DE SMARTY XV v2019.06

Vor jeder Heizperiode ist das Kondensatröhrchen mit Wasser zu befüllen, wie im Kontext der ersten Inbetriebnahmen gezeigt!

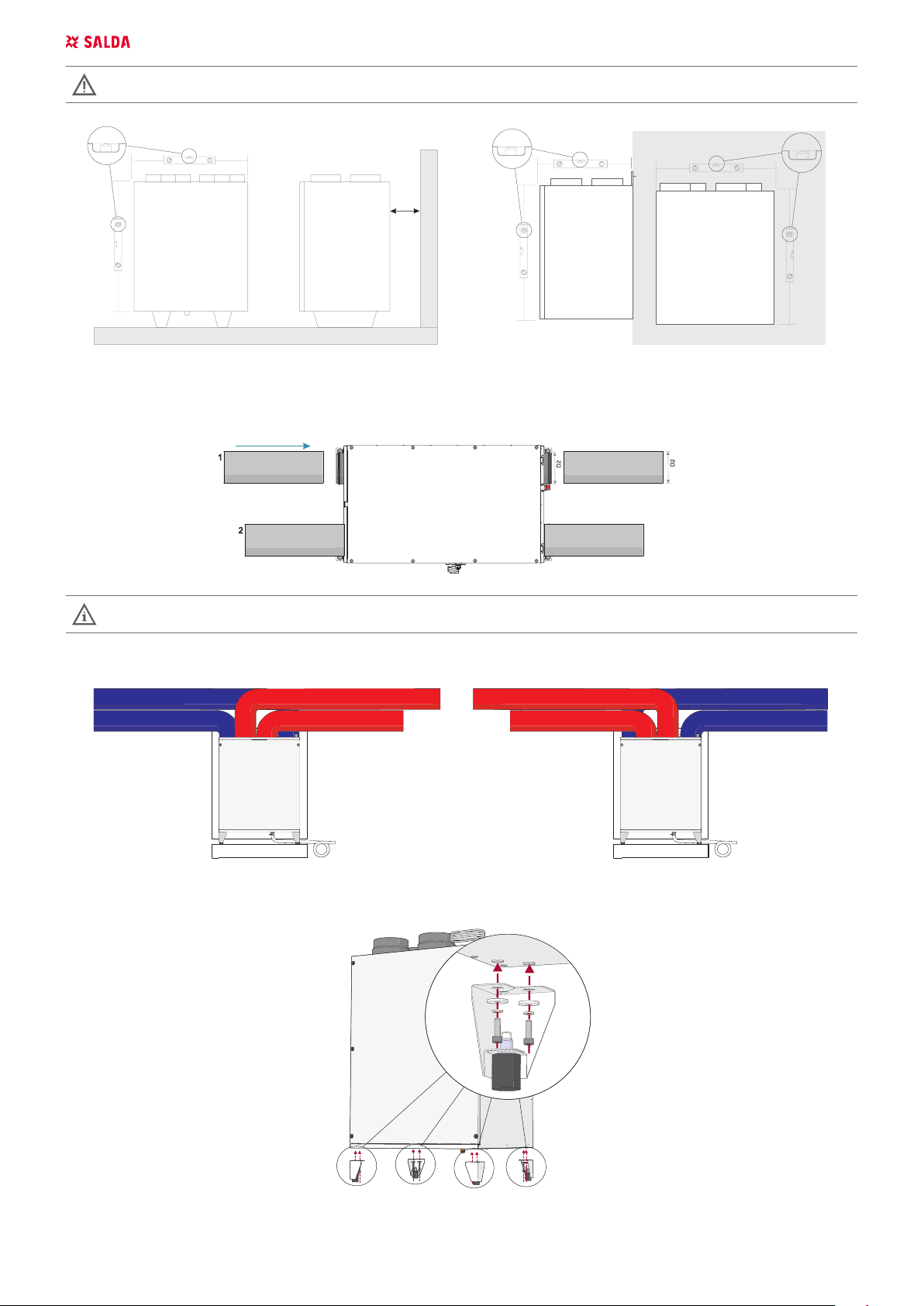

Figure 12.4 - mounting positions (W=400 mm) Figure 12.5 - mounting positions

14.ANSCHLUSS DER LUFTFÜHRUNG

Durchmesser D2, je nach Anlage

Right side connection Left side connection

14.1. FLOOR MOUNTING

Abb. 14.1.1. oor mounting (optional accessory required)

Autres manuels pour SMARTY XV Series

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Salda Ventilateur

Salda

Salda AKU Series Mode d’emploi

Salda

Salda RIRS 5500 HER Manuel de l'opérateur

Salda

Salda RIRS 3500VE-VW EKO 3.0 Manuel utilisateur

Salda

Salda RIS 1200VE/VW EKO 3.0 Manuel utilisateur

Salda

Salda RIRS 2500HE EKO 3.0 3x230 Manuel utilisateur

Salda

Salda KF T120 Series Mode d’emploi

Salda

Salda KUB T120 Manuel utilisateur

Salda

Salda RIS 400PE EKO 3.0 Manuel utilisateur

Salda

Salda AMBERAIR COMPACT RH Series Mode d’emploi

Salda

Salda VSA 220 M 3.0 Manuel utilisateur

Salda

Salda RIS 150P EKO Manuel utilisateur

Salda

Salda SMARTY RV Mode d’emploi

Salda

Salda RIRS EKO 3.0 Series Mode d’emploi

Salda

Salda Smarty 2R VE Manuel utilisateur

Salda

Salda RIS 1900VE EC 3.0 Manuel d'instructions

Salda

Salda Smarty 3X VER Guide de dépannage

Salda

Salda RIS 3500HE/HW EKO 3.0 Manuel utilisateur

Salda

Salda VSVI Manuel utilisateur

Salda

Salda RIRS 5500VE/VW EKO 3.0 Manuel utilisateur

Salda

Salda AMBERAIR Manuel utilisateur

Salda

Salda Smarty 4X V Manuel utilisateur

Salda

Salda AKU 500x250 EKO Manuel utilisateur

Salda

Salda RIS 1200PE/PW EKO 3.0 Manuel utilisateur

Salda

Salda RIS 400HW Manuel d'instructions

Manuels Ventilateur populaires d'autres marques

ELTA FANS

ELTA FANS H03VV-F Manuel utilisateur

Hunter

Hunter 20714 Manuel d'instructions

Emerson

Emerson CARRERA VERANDA CF542ORB00 Manuel utilisateur

Hunter

Hunter Caraway Manuel d'instructions

Panasonic

Panasonic FV-15NLFS1 Manuel utilisateur

Kompernass

Kompernass KH 1150 Manuel utilisateur

VES

VES FALA100/12V/TR Manuel utilisateur

Vertiv

Vertiv Liebert DCD Manuel utilisateur

Westinghouse

Westinghouse GFP Series Manuel utilisateur

Venmar

Venmar KUBIX HRV PLUS Series Manuel utilisateur

Maico

Maico ECR 31 Manuel utilisateur

Sonnenkonig

Sonnenkonig Dinky Manuel utilisateur

S&P

S&P ECOWATT HXBR Manuel utilisateur

Wider

Wider IMP03369BH Manuel utilisateur

Panasonic

Panasonic F-60DHN Manuel utilisateur

Hinkley

Hinkley HIGHLAND Manuel utilisateur

Broan

Broan 766BN Manuel utilisateur

Premium

Premium PFS16022 Instructions de montage
