3.5” SATA / USB2.0 External Enclosure

RX35-AT-SU BLK/SLV

User Manual

3.5” SATA/USB2.0 External EnclosureRX35-AT-SIU BLK/SLV User Manual

1

Hardware Installation Guide

Note: Please refer to the pictures shown below.

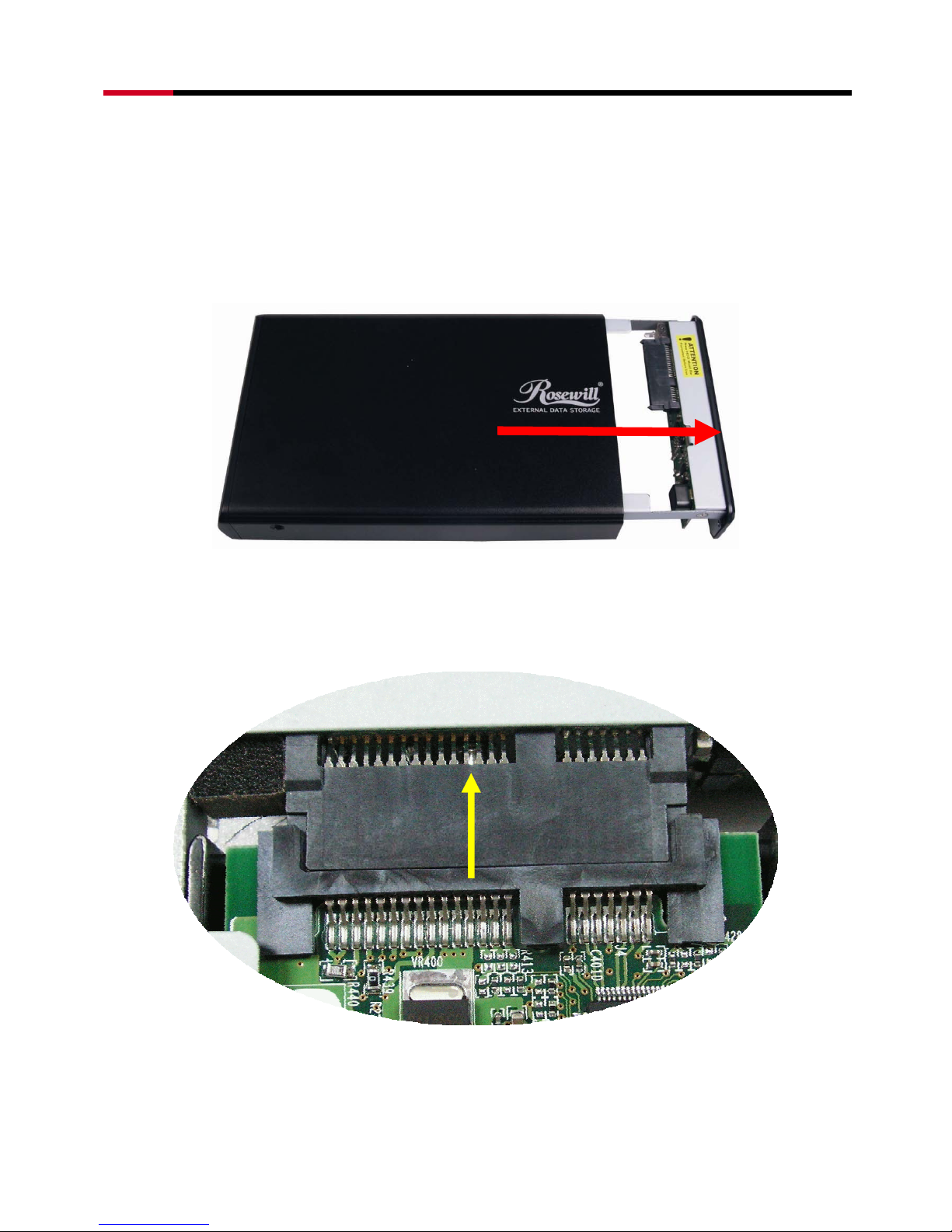

STEP1: Pull out the rear panel. You will see the internal structure

of the external enclosure.

STEP2:

Slide the HDD to connect to the connector on the device.

3.5” SATA/USB2.0 External EnclosureRX35-AT-SIU BLK/SLV User Manual

2

STEP3: Screw the HDD to the tray tightly.

STEP4: Push the tray into the aluminum case.

3.5” SATA/USB2.0 External EnclosureRX35-AT-SIU BLK/SLV User Manual

3

STEP5: Screw both side of the case to lock the HDD.

STEP6: Screw the rear panel to the external enclosure.

3.5” SATA/USB2.0 External EnclosureRX35-AT-SIU BLK/SLV User Manual

4

HDD Formatting Guide

☆ You may format your external HDD through USB2.0 connection.

☆ Please make sure your external HDD is turned on and well connected

to the PC before formatting the HDD.

STEP1: Right-click “My Computer” icon and select the “Manage”

column.

3.5” SATA/USB2.0 External EnclosureRX35-AT-SIU BLK/SLV User Manual

5

STEP2: Select “Disk Management” and you will see your External

HDD showed “Unallocated”.

STEP3: Right-click on the “Unallocated” block and selects “New

Partition”.

3.5” SATA/USB2.0 External EnclosureRX35-AT-SIU BLK/SLV User Manual

6

STEP4: The “New Partition Wizard” will appear. Please follow the

instruction of the wizard to complete.

STEP5: When new partition is completed, the external HDD will be

recognized as a “New Volume”.

3.5” SATA/USB2.0 External EnclosureRX35-AT-SIU BLK/SLV User Manual

7

STEP6: Double-click “My Computer”. You will see the new volume

appears on your PC.

Thank you for purchasing a quality Rosewill Product.

Please register your product at : www.rosewill.com for complete warranty information and future support for your

product.
