RIKA Ambia Manuel utilisateur

Montageanleitung AMBIA

Stahlverkleidung

Notice de montage AMBIA manteau en acier

Istruzioni di montaggio AMBIA rivestimento in acciaio

Assembly instructions AMBIA steelshell

Montagehandleiding AMBIA stalen bekleding

Abmessungen /Dimensions/Dimensioni/ Dimensions / Afmeting (mm)

1770

1590

1680

335 138

190

Hinweis

Bei der Wartung wird das Aluﬂex-Rohr mit der Luftbox herausgezogen. Bemessen Sie es lang genug!

Aanwijzing

Tijdens onderhoud wordt de luchtregelaar met de aluﬂex buis uitgetrokken. Let op een toereikende lengte!

Note

In case of maintenance, you draw the air box including the aluminium ﬂex pipe out. Be sure it is long enough!

Attenzione

Durante la manutenzione, il tubo ﬂessibili in alluminio viene estratto con il regolatore d’aria. Assicurati che sia abbastanza lungo.

Attention

En cas de maintenance, le tuyau ﬂexible en alu aura dégagé avec le régulateur. Dimensionnez-le assez long !

548

946

135

138

946

335

338338 135

N107499

Zeichenerklärung

...wichtiger Hinweis

Information importante / Informazione importante /

Important note / Belangrijke aanwijzing

...Gabelschlüssel #10, #8

Clef à la fourche / Chiave a bocca / Open-end wrench /

Steeksleutel

...praktischer Tipp

conseil pratique / consiglli pratici / useful tip / praktische tip

...mit Wasserwaage ausrichten

équilibrer avec niveau à bulle / settare con livella a bolla / align

with spirit level / met waterpas richten

...per Hand

à la main / manualmente / manually / manueel

...Eisensäge

Scie à métaux / Seghetto per il ferro / Hacksaw / IJzerzaag

...Sechskant #8, #10, #13

Tournevis hexa-gonal / Esagonale / Hex / Steeksleutel

...zerbrechlich

fragile / fragile / fragile / fragiel

...Innensechskant #3, #4, #5

Clef six pans / Vite a testa esagonale cava / Allen key /

Binnenzeskant

...Innensechsrund T30

Clef pour vis étoile / Vite a stella / Hexalobular / T30

...bohren

percer / trapanare / drill / boren

...entsorgen

jeter à la poubelle / smaltire / dispose / weggooien

...Bodentragfähigkeit beachten

Faites attention à la force portante du sol. / Fate attenzione a la capacità di portata del pavimento. / Be aware of the ﬂoor bearing capacity. /

Let op de draagkracht van de vloer.

#10

Befestigungsmaterial/ Matériel de fixation/ Materiale di fissaggio/ Mounting material/ Bevestigingsmateriaal

#30

16x 6x

N112008

N100141

N108573

N100662

N112714

N112715

M6x14

M6x20

M8x80

D12x70

4x 2x

2x 2x

N112240

M5x10

N111933

16x

N112142

2x 2x

N112074

Z37387

M5x12

Paket Übersicht / paquet / pacchetto / package / pakket

5 6

340 mm

430 mm

340 mm

385 mm

340 mm

430 mm

340 mm

385 mm

340 mm

385 mm

340 mm

385 mm

950 mm

385 mm

950 mm

430 mm

950 mm

385 mm

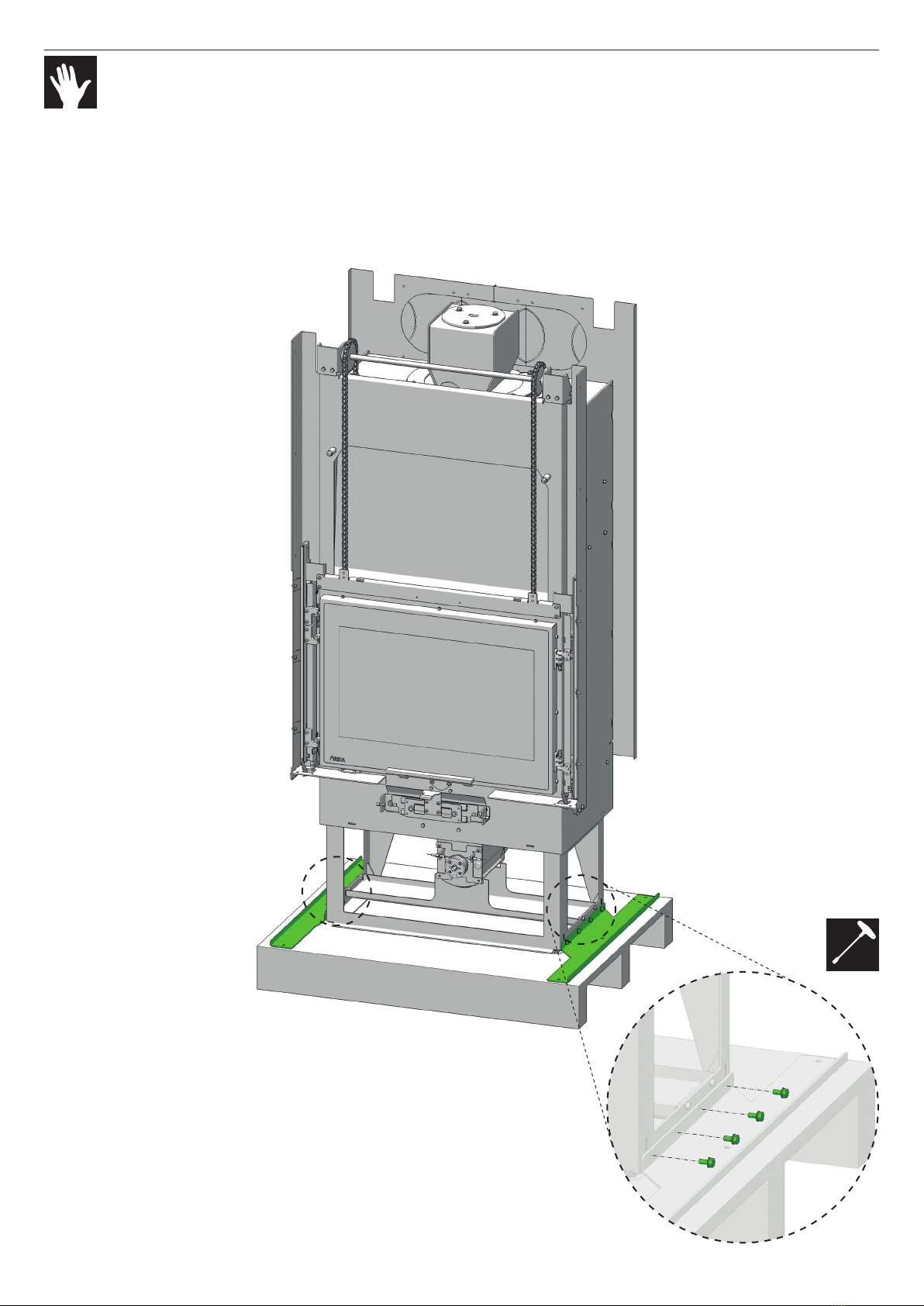

Step 1

Step 2

Step 3

#10
