Riello RS 190 Guide de démarrage rapide

2915572 (3) - 02/2018

Istruzioni per installazione, uso e manutenzione

Installations-, Montage- und Betriebsanleitung

Instructions d’installation, montage et fonctionnement

Installation, use and maintenance instructions

Instrucciones de instalación, montaje y funcionamiento

Kit GPL

Kit Flüssiggas

Kit GPL

LPG Kit

Kit GPL

CODICE - CODE

CÓDIGO MODELLO - MODELL - MODELE

MODEL - MODELO

3010166 RS 190 - RS 190/M

1 2915572

Avvertenze generali

1.1 Garanzia e responsabilità

I diritti alla garanzia ed alla responsabilità decadono, in caso di

danni a persone e/o cose, qualora i danni stessi siano riconduci-

bili ad una o più delle seguenti cause:

intervento di personale non abilitato;

esecuzione di modifiche non autorizzate all’apparecchio;

alimentazione del bruciatore con combustibili non adatti;

difetti nell’impianto di alimentazione del combustibile;

riparazioni e/o revisioni eseguite in maniera scorretta;

utilizzo di componenti non originali, siano essi ricambi, kits.

accessori ed optionals;

cause di forza maggiore.

Il costruttore, inoltre, declina ogni e qualsiasi responsabilità per la

mancata osservanza di quanto riportato nel presente manuale.

– Il personale deve usare sempre i mezzi di protezione indivi-

duale previsti dalla legislazione e seguire quanto riportato nel

presente manuale.

– Il personale deve attenersi a tutte le indicazioni di pericolo e

cautela segnalate sulla macchina.

– Il personale non deve eseguire di propria iniziativa operazioni

o interventi che non siano di sua competenza.

– Il personale ha l’obbligo di segnalare al proprio superiore

ogni problema o situazione pericolosa che si dovesse creare.

1.2 Note sulla sicurezza per l'installazione

1 Avvertenze generali

PERICOLO

Tutte le operazioni di installazione. manutenzione

e smontaggio devono essere svolte con l'alimen-

tazione elettrica staccata.

PERICOLO

Isolare l'alimentazione del combustibile.

ATTENZIONE

L'installazione deve essere svolta da personale

qualificato, come indicato in questo manuale e in

conformità con gli standard e le disposizioni di leg-

ge in vigore.

CAUTELA

Dopo aver tolto ogni imballaggio assicurarsi

dell’integrità del contenuto.

Nel dubbio, non utilizzare il kit ricambio; rivolgersi

al fornitore.

Attendere il completo raffreddamento dei compo-

nenti a contatto con fonti di calore.

Effettuate tutte le operazioni di manutenzione, pu-

lizia o controllo, rimontare il cofano e tutti i dispo-

sitivi di sicurezza e protezione del bruciatore.

2915572 2

Kit GPL

2.1 Descrizione kit

Il kit consente ai bruciatori RS 190 e RS 190/M previsti per fun-

zionamento a metano, di bruciare GPL.

Il kit si compone di:

Tab. A

2.2 Caratteristiche tecniche

Tab. B

2.3 Trasformazione

Procedere come segue: sostituire il gruppo distributore 1)(Fig. 1) con quello per fun-

zionamento a GPL fornito a corredo;

togliere il tubo centrale 2);

sostituire la ghiera 3) - 4)(Fig. 1) fornito a corredo.

2 Kit GPL

Descrizione Quantità

Gruppo distributore 1

Ghiere 2

Tubo centrale (per versioni testa corta) 1

Tubo centrale (per versioni testa lunga) 1

Targhetta 1

Istruzione 1

ATTENZIONE

Applicare la targhetta adesiva per funzionamento

a GPL vicino alla targhetta caratteristiche.

Prima di procedere con le operazioni di installa-

zione del kit, predisporre un adeguato sistema di

sollevamento.

Fare attenzione alla possibile fuoriuscita di alcune

gocce di combustibile durante la fase di installa-

zione del kit.

Bruciatore RS 190 - RS 190/M

Potenza termica 465 ÷ 2290 kW

400.000 ÷ 1.970.000 kcal/h

Pressione gas minima Per avere la massima potenzialità occorrono 30 mbar misurati al manicotto, con camera di combustione

a 0 mbar e gas con Pci = 22.200 kcal/m3

Combustibile GPL commerciale (C3H8= 93 ÷ 94%)

Pci = 25,8 kWh/Nm3- 22.200 kcal/Nm3

PERICOLO

Togliere l’alimentazione elettrica al bruciatore.

agendo sull’interruttore generale dell’impianto.

Fig. 1

D1257

3 2915572

Kit GPL

2.4 Posizionamento sonda - elettrodo

2.5 Regolazione testa di combustione

Regolazione aria

Utilizzare la vite 1)(Fig. 3); è la stessa prevista per funzionamento

a metano.

Regolazione gas

Regolare le ghiere (3) - (4) a tacca 9 (apertura completa).

2.6 Collegamenti elettrici

Per i collegamenti elettrici al bruciatore, fare riferimento al ma-

nuale d’ istruzioni del bruciatore stesso.

ATTENZIONE

Regolare l’elettrodo e la sonda come indicato in

Fig. 2.

Fig. 2

Sonda Elettrodo

D1265

Fig. 3

D1258

2915572 4

Kit GPL

2.7 Pressione gas - potenzialità

Pressione misurata alla presa (5)(Fig. 3) con camera di combu-

stione a 0 mbar e bruciatore funzionante in 2° stadio. Se la camera di combustione è pressurizzata, la pressione ne-

cessaria è quella del diagramma più il valore di pressurizzazione.

2.8 Pressione in camera di combustione

La pressione in camera di combustione è la stessa prevista per

funzionamento a metano.

Tab. C

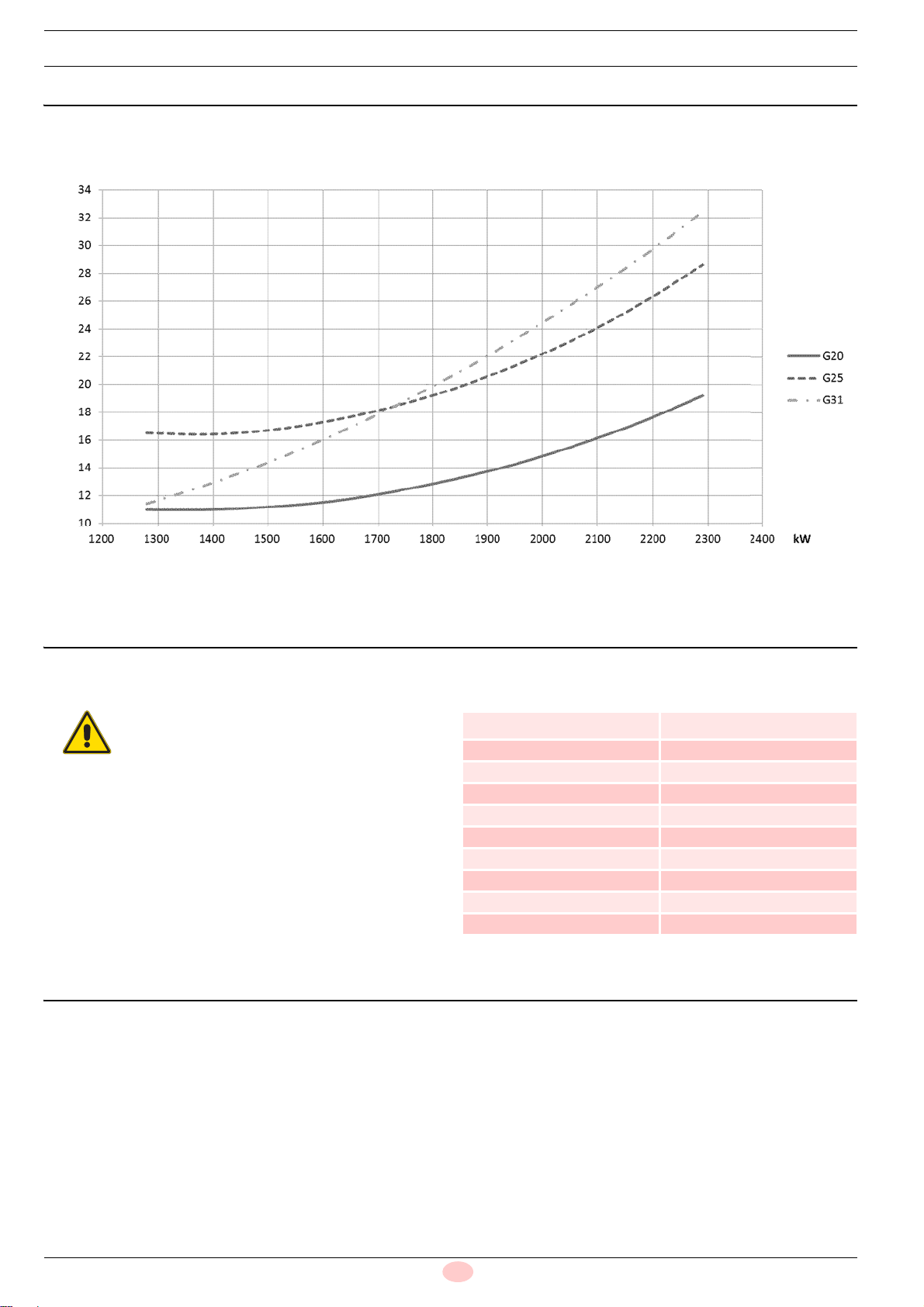

2.9 Diagrammi perdite di carico

Le rampe gas per funzionamento a GPL (G31= 24,44 kWh/Sm3)

sono le stesse impiegate per il gas metano.

I diagrammi riportano le pressioni minime, prima del filtro, per ot-

tenere la massima potenzialità con pressione in camera a

0 mbar.

Per la pressione massima di omologa delle valvole e per i riferi-

menti dei diagrammi, vedere le istruzioni del bruciatore, le istru-

zioni della rampa gas o il libretto abbinamento rampa bruciatore.

Fig. 4

20144798

Pressione gas (mbar)

Potenzialità

ATTENZIONE

Per valori di pressione differenti da quelli indicati

contattare il Servizio Tecnico.

kW p (mbar)

G 31

1280 11,4

1392 12,8

1504 14,4

1617 16,3

1729 18,4

1841 20,7

1953 23,3

2066 26,1

2178 29,1

2290 32,4

1 2915572

Allgemeine Hinweise

1.1 Garantie und Haftung

Die Garantie- und Haftungsansprüche verfallen bei Personen-

und / oder Sachschäden, die auf einen oder mehrere der folgen-

den Gründe zurückzuführen sind:

Eingriffe durch nicht zugelassenes Personal;

Vornahme von nicht genehmigten Änderungen am Gerät;

Versorgung des Brenners mit ungeeigneten Brennstoffen;

Defekte in der Anlage zur Brennstoffzufuhr;

falsch ausgeführte Reparaturen und / oder Überprüfungen;

Verwendung von anderen als Original-Bauteilen als Ersatz-

teile. Bausätze. Zubehör und Optionals;

Ursachen höherer Gewalt.

Der Hersteller lehnt außerdem jegliche Haftung für die Nichtein-

haltung der Angaben in diesem Handbuch ab.

– Das Personal muss immer die durch die Gesetzgebung vor-

gesehenen persönlichen Schutzmittel verwenden und die

Angaben in diesem Handbuch beachten.

– Das Personal muss alle Gefahren- und Vorsichtshinweise

einhalten, die sich am Gerät befinden.

– Das Personal darf nicht aus eigenem Antrieb Arbeiten oder

Eingriffe ausführen, für die es nicht zuständig ist.

– Das Personal hat die Pflicht, dem jeweiligen Vorgesetzten

alle Probleme oder Gefahren zu melden, die auftreten soll-

ten.

1.2 Anmerkungen zur Sicherheit bei der Installation

1 Allgemeine Hinweise

GEFAHR

Sämtliche Installations, Wartungs- und Ausbauar-

beiten müssen bei gezogenem Netzstecker

durchgeführt werden.

GEFAHR

Die Brennstoffversorgung trennen.

ACHTUNG

Die Installation muss von Fachpersonal nach den

Angaben in diesem Handbuch und in Überein-

stimmung mit den geltenden Normen und gesetz-

lichen Bestimmungen durchgeführt werden.

VORSICHT

Prüfen Sie nach dem Entfernen der gesamten

Verpackung die Unversehrtheit des Inhalts.

Im Zweifelsfall das Ersatzteilkit nicht verwenden;

kontaktieren Sie den Lieferanten.

Warten Sie. bis die Bauteile, die mit Wärmequel-

len in Berührung kommen, komplett abgekühlt

sind.

Nach Durchführung von Wartungs-, Reinigungs-

oder Kontrollarbeiten müssen die Haube sowie

alle Sicherheits- und Schutzvorrichtungen des

Brenners wieder montiert werden.

2915572 2

kit Flüssiggas

2.1 Beschreibung des Kits

Der Kit macht es möglich die für den Methanbetrieb vorgesehe-

nen Brenner RS 190 und RS 190/M, mit Flüssiggas zu betrei-

ben.

Der Kit besteht aus:

Tab. A

2.2 Technische Daten

Tab. B

2.3 Umbau

Gehen Sie dazu wie folgt vor: die Verteilergruppe 1)(Abb. 1) gegen die beigepackte

Gruppe für Flüssiggasbetrieb tauschen;

das Hauptrohr 2) abnehmen;

die Nutmutter 3) - 4)(Abb. 1) gegen den beigepackten Stop-

fen tauschen.

2 kit Flüssiggas

Beschreibung Stückzahl

Verteilergruppe 1

Scheiben 2

Zentralrohr (bei kurzem Flammkopf) 1

Zentralrohr (bei langem Flammkopf) 1

Kennschild 1

Anleitung 1

ACHTUNG

Das selbstklebende Kennschild für Flüssiggas-

Betrieb neben dem Typenschild anbringen.

Bevor mit den Installationsarbeiten des Kit begon-

nen werden kann, muss entsprechendes Hebe-

zeug vorbereitet werden.

Achten Sie auf das mögliche Austreten einiger

Tropfen Brennstoff während der Installationspha-

se des Kit.

Brenner RS 190 - RS 190/M

Thermische Leistung 465 ÷ 2290 kW

400.000 ÷ 1.970.000 kcal/h

Niedrigster Gasdruck Zum Erreichen der maximalen Leistungsstärke sind 30 mbar erforderlich, gemessen an der Muffe, mit

Brennkammer von 0 mbar und Gas mit Heizwert hu = 22.200 kcal/m3

Brennstoff Handelsübliches Flüssiggas (C3H8= 93 ÷ 94%)

Hu = 25,8 kWh/Nm3- 22.200 kcal/Nm3

GEFAHR

Die Stromversorgung des Brenners durch Betäti-

gen des Hauptschalters der Anlage abschalten.

D1257

Abb. 1

3 2915572

kit Flüssiggas

2.4 Positionierung Fühler - Elektrode

2.5 Flammkopfeinstellung

Lufteinstellung

Die Schraube 1)(Abb. 3) verwenden; ist die gleiche wie für den

Betrieb mit Methan.

Gasseite

die Scheiben (3) - (4) auf die Kerbe 9 (komplette Öffnung) stellen.

2.6 Elektrische Anschlüsse

Für die elektrischen Anschlüsse am Brenner wird auf die Bedie-

nungsanleitung für den Brenner verwiesen.

ACHTUNG

Die Elektrode und die Fühler einstellen, wie in

Abb. 2 angezeigt ist.

Abb. 2

Fühler Elektrode

D1265

Abb. 3

D1258

2915572 4

kit Flüssiggas

2.7 Gasdruck und Leistung

Der Gasdruck wird auf dem Messanschluss (5) (Abb. 3), bei 0

mbar Feuerraumdruck und Betrieb des Brenners in der Zweiten

Stufe, gemessen.

Bei Überdruck im Feuerraum muss zu dem aus dem nachfolgen-

den Diagramm einrichtelten Wert für den Gasdruck der Feuer-

raum - Überdruck hinzugezählt werden.

2.8 Druck in der Brennkammer

Der Druck in der Brennkammer ist der gleiche wie für den Met-

hanbetrieb.

Tab. C

2.9 Lastverlust-Diagramme

Die Gasarmaturen für den Betrieb mit Flüssiggas (G31= 24,44

kWh/Sm3) sind die gleichen, die für Methangas zum Einsatz

kommen.

Die unten genannte Diagramme zeigt die minimalen Drücke (vor

dem Filter), um die maximale Leistung mit einem Druck in der

Brennkammer vom 0 mbar zu erreichen.

Für den zugelassenen Höchstdruck der Ventile und die Verweise

in der Diagramme siehe in den Anleitungen zum Brenner, zur

Gasleitung oder Verbindung Brenner - Gasstrecke.

20144798

Gasdruck (mbar)

Leistung

Abb. 4

ACHTUNG

Bei Druckwerten, die von den angegebenen ab-

weichen, nehmen Sie bitte Kontakt mit dem Tech-

nischen Kundendienst auf.

kW p (mbar)

G 31

1280 11,4

1392 12,8

1504 14,4

1617 16,3

1729 18,4

1841 20,7

1953 23,3

2066 26,1

2178 29,1

2290 32,4

Autres manuels pour RS 190

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello RX 2500 S/E Guide de démarrage rapide

Riello

Riello G3B FIREBIRD 70K Guide de démarrage rapide

Riello

Riello RL 800/M FS2 Guide de démarrage rapide

Riello

Riello DB4 SE C03 A180 FS2 Guide de démarrage rapide

Riello

Riello RLS 310/E MX Guide de démarrage rapide

Riello

Riello 40 Series Instructions d'installation

Riello

Riello Gulliver BLU BGK0.1 Guide de démarrage rapide

Riello

Riello RLS 1300/EV C11 Guide de démarrage rapide

Riello

Riello RIELLO 40 F20 1/230/50 Guide de démarrage rapide

Riello

Riello RX 1500 S/E Guide de démarrage rapide

Riello

Riello GI/EMME 300 Guide de démarrage rapide

Riello

Riello RDB2.2 BX E15/21 Guide de démarrage rapide

Riello

Riello RS 28/M Guide de démarrage rapide

Riello

Riello 40 BIO G10 FIREBIRD 200K Guide de démarrage rapide

Riello

Riello GI/EMME 400 Guide de démarrage rapide

Riello

Riello G20 Guide de démarrage rapide

Riello

Riello AMD 35 PA Mode d'emploi

Riello

Riello ER Series Guide de démarrage rapide

Riello

Riello RS 250/M Guide de démarrage rapide

Riello

Riello PRESS 140 P/N Guide de démarrage rapide

Riello

Riello RG5D Guide de démarrage rapide

Riello

Riello RDB2.2 BG1 BLU 21 Guide de démarrage rapide

Riello

Riello RC2R Guide de démarrage rapide

Riello

Riello LPG kit Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
