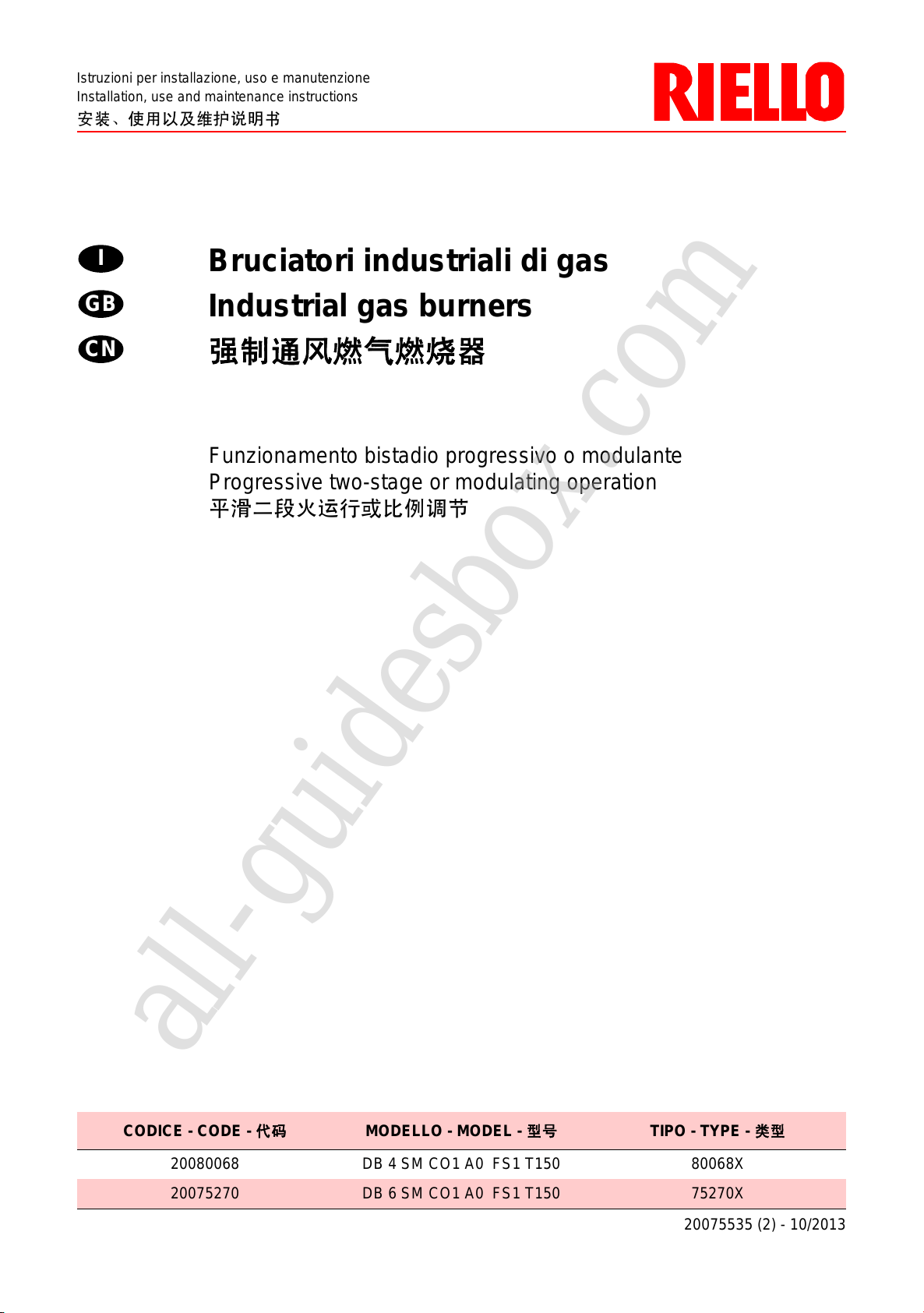

Riello DB4SMC01 AO FS1 T150 Guide de démarrage rapide

Istruzioni per installazione, uso e manutenzione

Installation, use and maintenance instructions

安装、使用以及维护说明书

Bruciatori industriali di gas

Industrial gas burners

强制通风燃气燃烧器

20075535 (2) - 10/2013

CODICE - CODE - 代码 MODELLO - MODEL - 型号 TIPO - TYPE - 类型

20080068 DB 4 SM CO1 A0 FS1 T150 80068X

20075270 DB 6 SM CO1 A0 FS1 T150 75270X

Funzionamento bistadio progressivo o modulante

Progressive two-stage or modulating operation

平滑二段火运行或比例调节

All manuals and user guides at all-guidesbox.com

all-guidesbox.com

All manuals and user guides at all-guidesbox.com

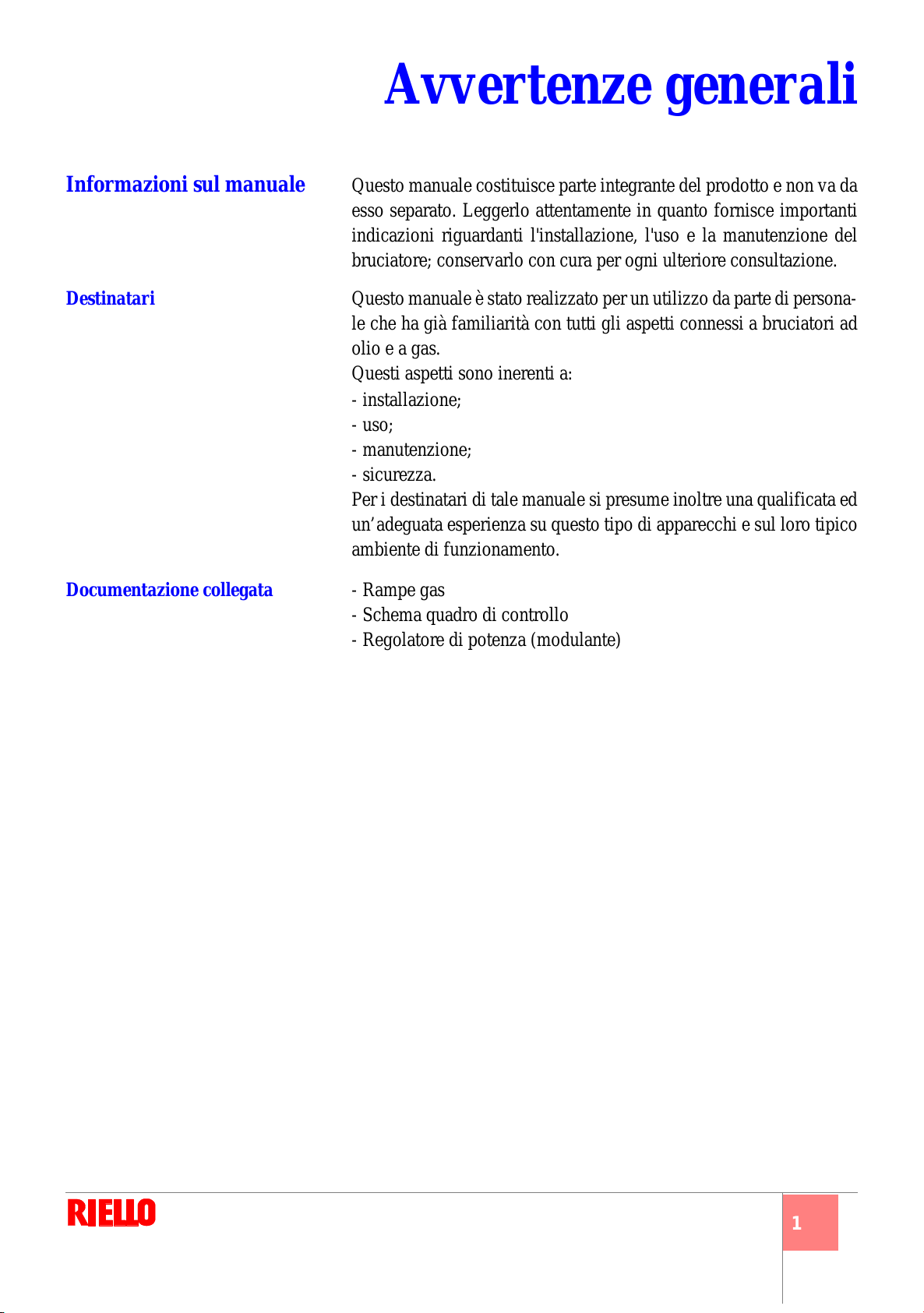

Avvertenze generali

Informazioni sul manuale Questo manuale costituisce parte integrante del prodotto e non va da

esso separato. Leggerlo attentamente in quanto fornisce importanti

indicazioni riguardanti l'installazione, l'uso e la manutenzione del

bruciatore; conservarlo con cura per ogni ulteriore consultazione.

Destinatari Questo manuale è stato realizzato per un utilizzo da parte di persona-

le che ha già familiarità con tutti gli aspetti connessi a bruciatori ad

olio e a gas.

Questi aspetti sono inerenti a:

- installazione;

- uso;

- manutenzione;

- sicurezza.

Per i destinatari di tale manuale si presume inoltre una qualificata ed

un’adeguata esperienza su questo tipo di apparecchi e sul loro tipico

ambiente di funzionamento.

Documentazione collegata - Rampe gas

- Schema quadro di controllo

- Regolatore di potenza (modulante)

All manuals and user guides at all-guidesbox.com

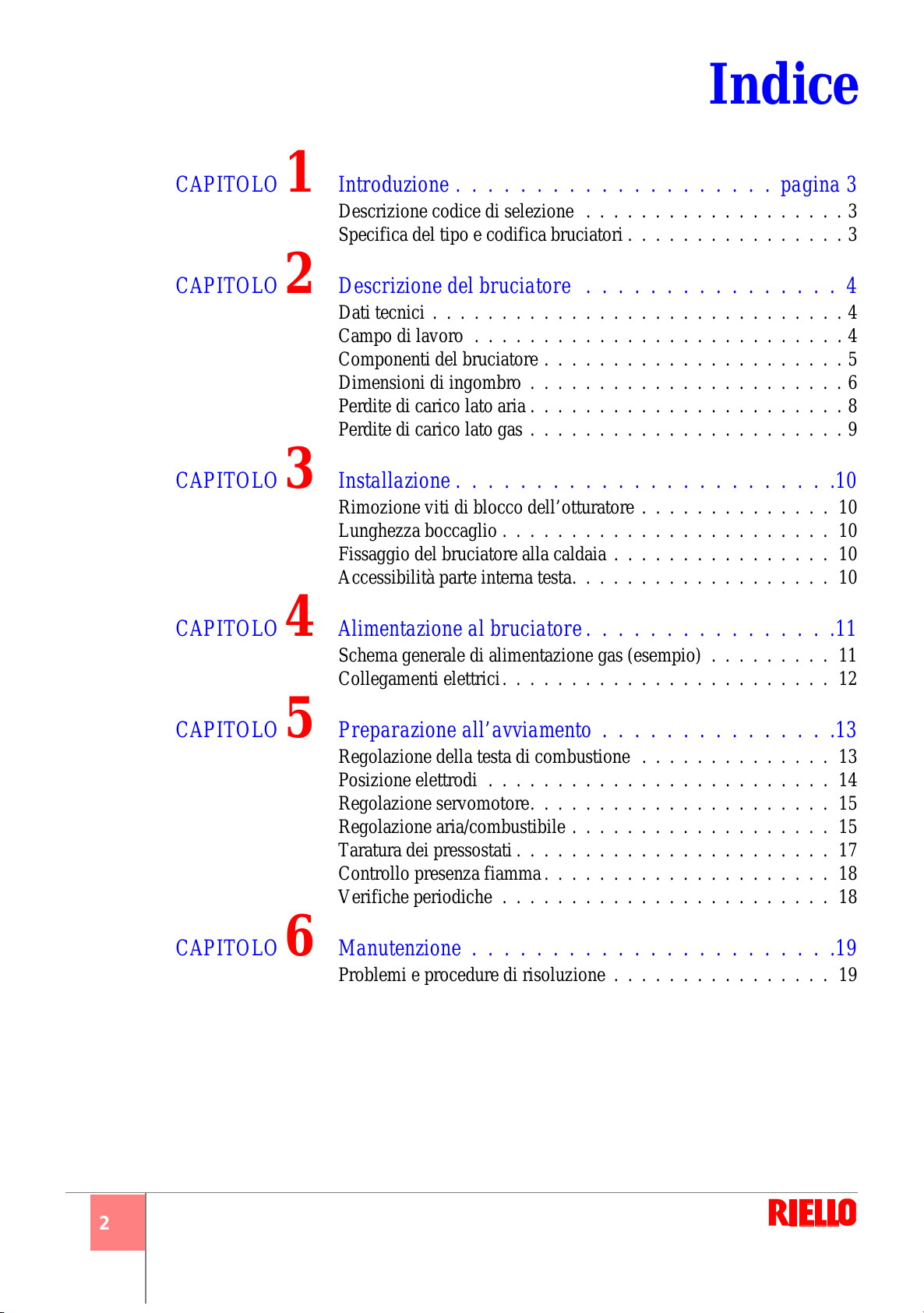

Indice

CAPITOLO 1Introduzione . . . . . . . . . . . . . . . . . . . . pagina 3

Descrizione codice di selezione . . . . . . . . . . . . . . . . . . . 3

Specifica del tipo e codifica bruciatori . . . . . . . . . . . . . . . . 3

CAPITOLO 2Descrizione del bruciatore . . . . . . . . . . . . . . . . 4

Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Campo di lavoro . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Componenti del bruciatore . . . . . . . . . . . . . . . . . . . . . . 5

Dimensioni di ingombro . . . . . . . . . . . . . . . . . . . . . . . 6

Perdite di carico lato aria . . . . . . . . . . . . . . . . . . . . . . . 8

Perdite di carico lato gas . . . . . . . . . . . . . . . . . . . . . . . 9

CAPITOLO 3Installazione . . . . . . . . . . . . . . . . . . . . . . . .10

Rimozione viti di blocco dell’otturatore . . . . . . . . . . . . . . 10

Lunghezza boccaglio . . . . . . . . . . . . . . . . . . . . . . . . 10

Fissaggio del bruciatore alla caldaia . . . . . . . . . . . . . . . . 10

Accessibilità parte interna testa. . . . . . . . . . . . . . . . . . . 10

CAPITOLO 4Alimentazione al bruciatore. . . . . . . . . . . . . . . .11

Schema generale di alimentazione gas (esempio) . . . . . . . . . 11

Collegamenti elettrici. . . . . . . . . . . . . . . . . . . . . . . . 12

CAPITOLO 5Preparazione all’avviamento . . . . . . . . . . . . . . .13

Regolazione della testa di combustione . . . . . . . . . . . . . . 13

Posizione elettrodi . . . . . . . . . . . . . . . . . . . . . . . . . 14

Regolazione servomotore. . . . . . . . . . . . . . . . . . . . . . 15

Regolazione aria/combustibile . . . . . . . . . . . . . . . . . . . 15

Taratura dei pressostati . . . . . . . . . . . . . . . . . . . . . . . 17

Controllo presenza fiamma. . . . . . . . . . . . . . . . . . . . . 18

Verifiche periodiche . . . . . . . . . . . . . . . . . . . . . . . . 18

CAPITOLO 6Manutenzione . . . . . . . . . . . . . . . . . . . . . . .19

Problemi e procedure di risoluzione . . . . . . . . . . . . . . . . 19

All manuals and user guides at all-guidesbox.com

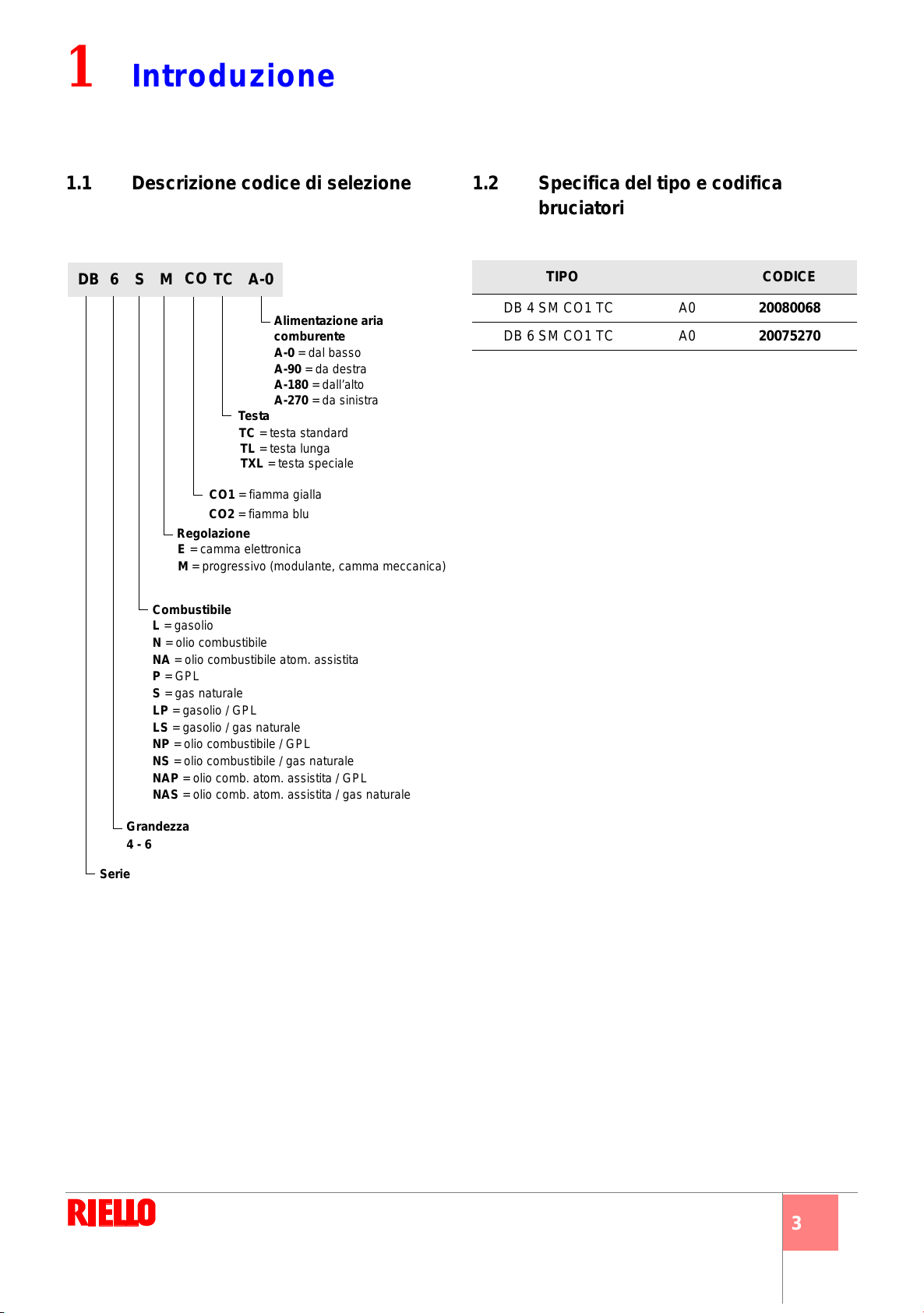

1Introduzione

1.1 Descrizione codice di selezione 1.2 Specifica del tipo e codifica

bruciatori

DB 6 S TC A-0

comburente

A-0 = dal basso

A-90 = da destra

Testa

TC = testa standard

Combustibile

S = gas naturale

P = GPL

Regolazione

E = camma elettronica

Grandezza

Serie

N = olio combustibile

NS = olio combustibile / gas naturale

NP = olio combustibile / GPL

NA = olio combustibile atom. assistita

L = gasolio

TL = testa lunga

Alimentazione aria

NAP = olio comb. atom. assistita / GPL

M = progressivo (modulante, camma meccanica)

LS = gasolio / gas naturale

LP = gasolio / GPL

NAS = olio comb. atom. assistita / gas naturale

TXL = testa speciale

A-180 = dall’alto

A-270 = da sinistra

4 - 6

MCO

CO1 = fiamma gialla

CO2 = fiamma blu

TIPO CODICE

DB 4 SM CO1 TC A0 20080068

DB 6 SM CO1 TC A0 20075270

All manuals and user guides at all-guidesbox.com

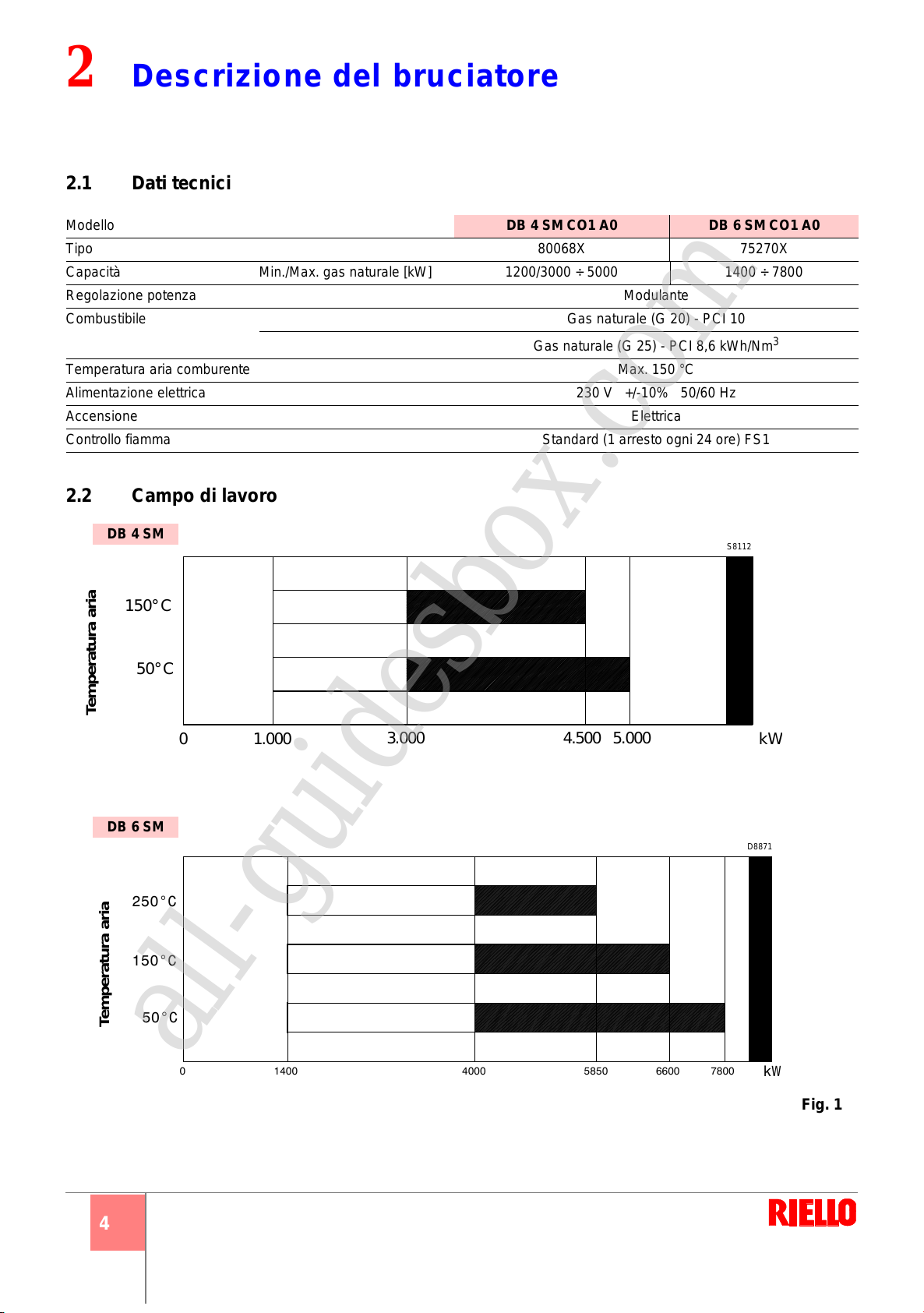

2Descrizione del bruciatore

2.1 Dati tecnici

2.2 Campo di lavoro

Modello DB 4 SM CO1 A0 DB 6 SM CO1 A0

Tipo 80068X 75270X

Capacità Min./Max. gas naturale [kW] 1200/3000 ÷ 5000 1400 ÷ 7800

Regolazione potenza Modulante

Combustibile Gas naturale (G 20) - PCI 10

Gas naturale (G 25) - PCI 8,6 kWh/Nm3

Temperatura aria comburente Max. 150 °C

Alimentazione elettrica 230 V +/-10% 50/60 Hz

Accensione Elettrica

Controllo fiamma Standard (1 arresto ogni 24 ore) FS1

Fig. 1

D8871

Air temperature

7800

6600

4000

1400

150°C

50°C

250°C

DB6

GAS

5850

Temperatura aria

S8112

Temperatura aria

50°C

150°C

1.000 kW

5.0004.5003.000

DB 4 SM

DB 6 SM

All manuals and user guides at all-guidesbox.com

all-guidesbox.com

CAPITOLO 2Descrizione del bruciatore

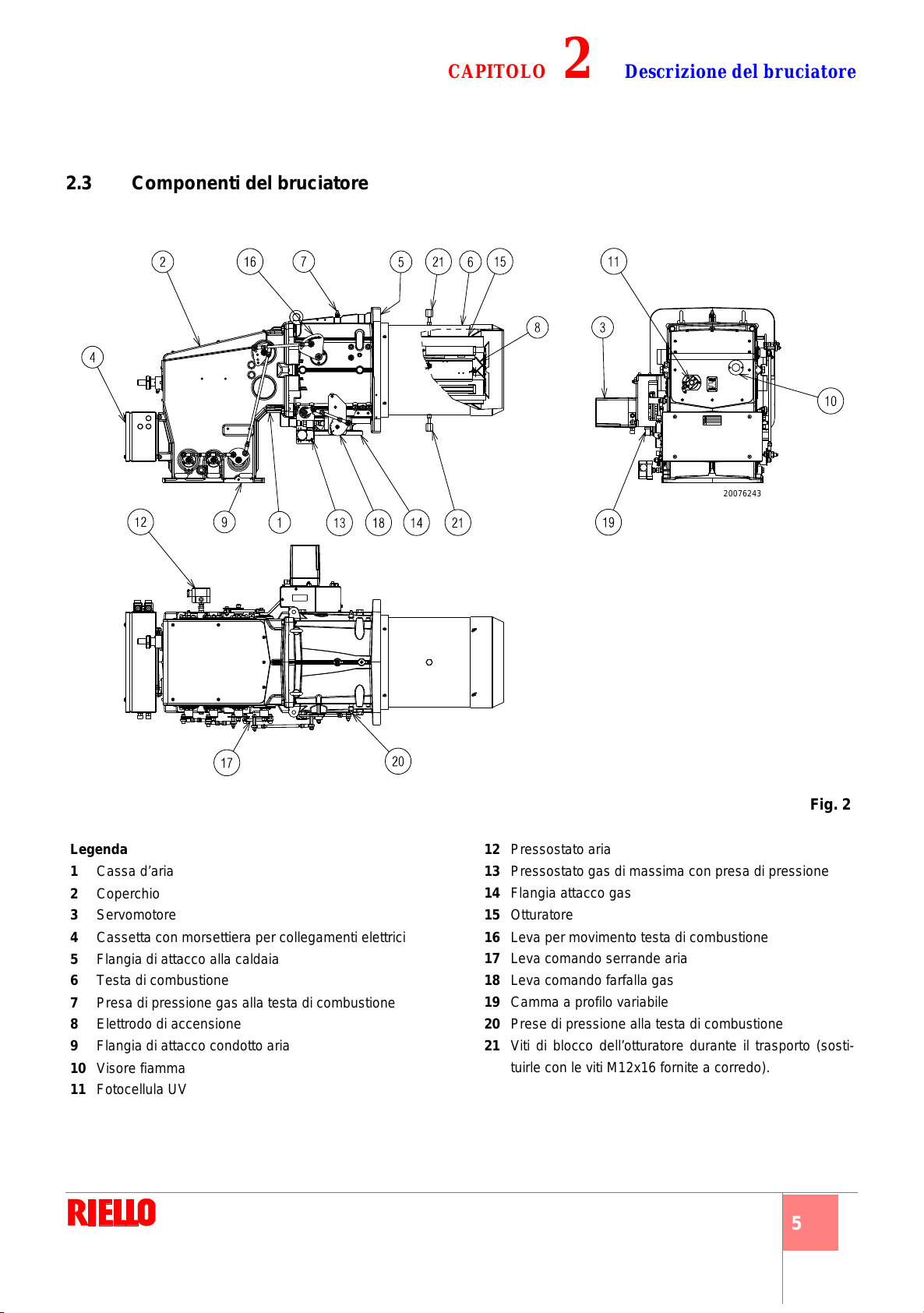

2.3 Componenti del bruciatore

Legenda

1Cassa d’aria

2Coperchio

3Servomotore

4Cassetta con morsettiera per collegamenti elettrici

5Flangia di attacco alla caldaia

6Testa di combustione

7Presa di pressione gas alla testa di combustione

8Elettrodo di accensione

9Flangia di attacco condotto aria

10 Visore fiamma

11 Fotocellula UV

12 Pressostato aria

13 Pressostato gas di massima con presa di pressione

14 Flangia attacco gas

15 Otturatore

16 Leva per movimento testa di combustione

17 Leva comando serrande aria

18 Leva comando farfalla gas

19 Camma a profilo variabile

20 Prese di pressione alla testa di combustione

21 Viti di blocco dell’otturatore durante il trasporto (sosti-

tuirle con le viti M12x16 fornite a corredo).

Fig. 2

20076243

All manuals and user guides at all-guidesbox.com

CAPITOLO 2Descrizione del bruciatore

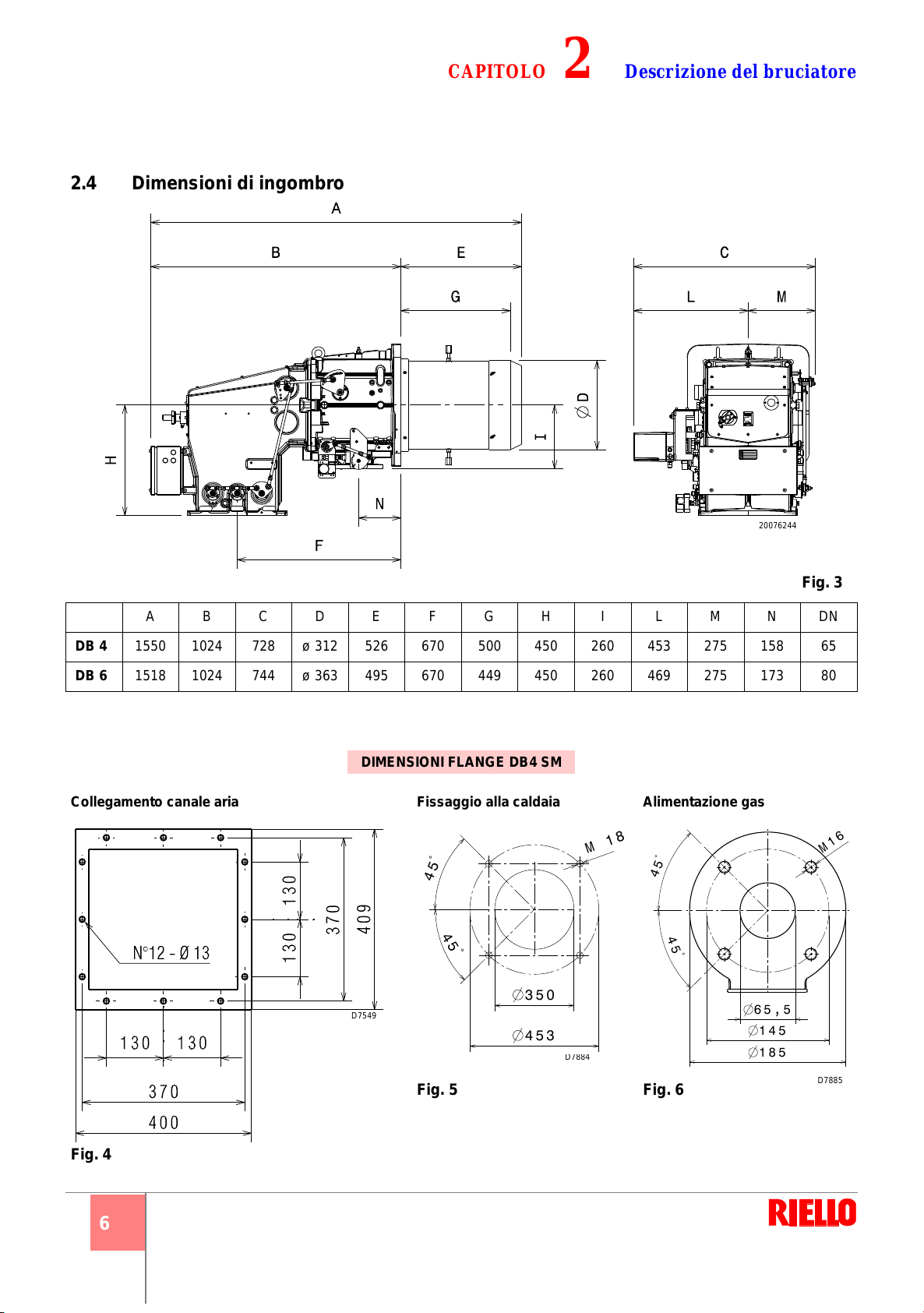

2.4 Dimensioni di ingombro

ABCDEFGHI LMNDN

DB 4 1550 1024 728 ø 312 526 670 500 450 260 453 275 158 65

DB 6 1518 1024 744 ø 363 495 670 449 450 260 469 275 173 80

20076244

Fig. 3

Collegamento canale aria

Fig. 4

D7549

DIMENSIONI FLANGE DB4 SM

D7884

Fig. 5 Fig. 6

Fissaggio alla caldaia Alimentazione gas

453

M18

350

65,5

185

4 5

145

M16

D7885

All manuals and user guides at all-guidesbox.com

CAPITOLO 2Descrizione del bruciatore

DN 80

160

495

380

M1 8

Collegamento canale aria

D8325

Fig. 7

Fig. 8

D3974

Fig. 9

Fissaggio alla caldaia Alimentazione gas

D7549

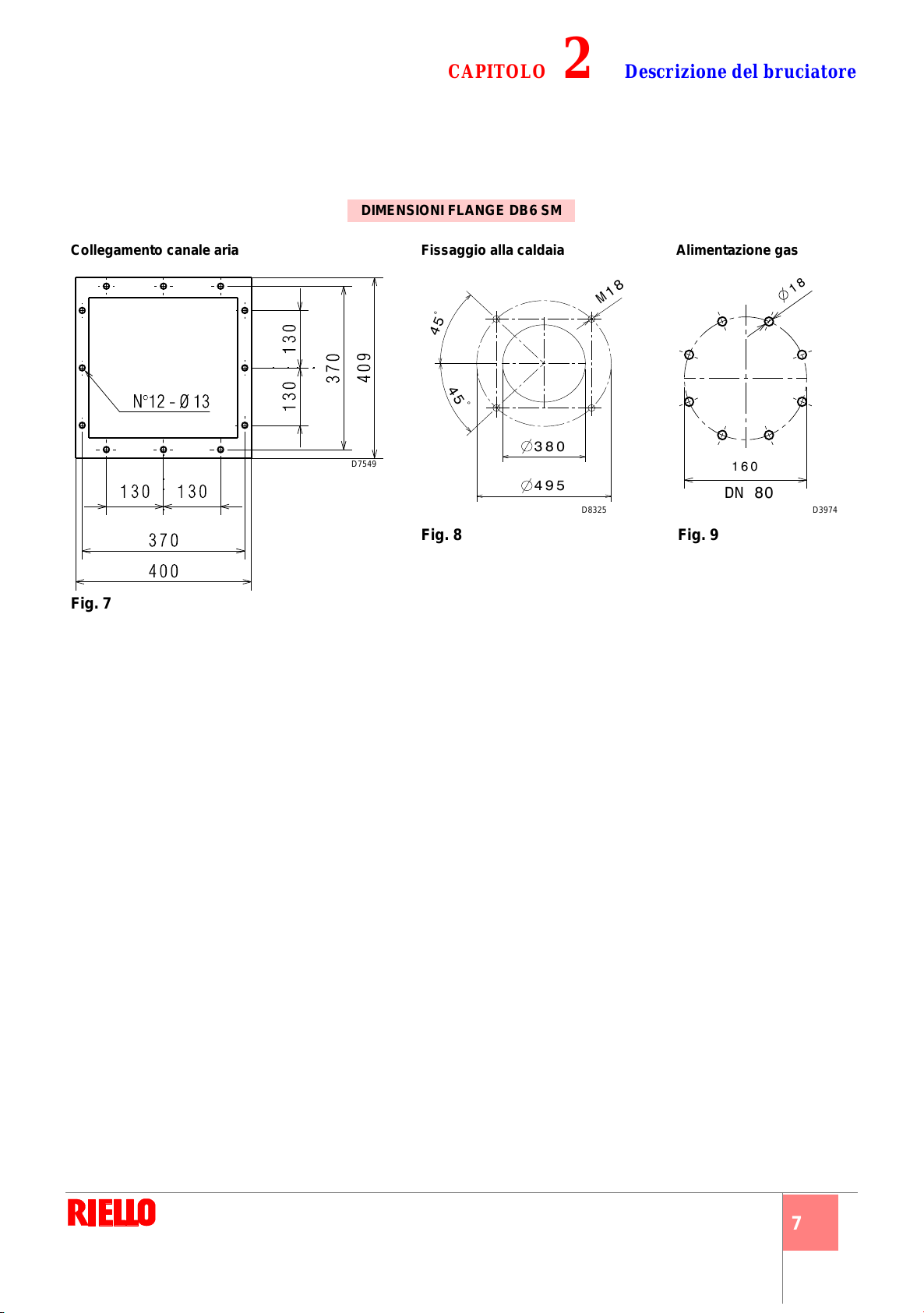

DIMENSIONI FLANGE DB6 SM

All manuals and user guides at all-guidesbox.com

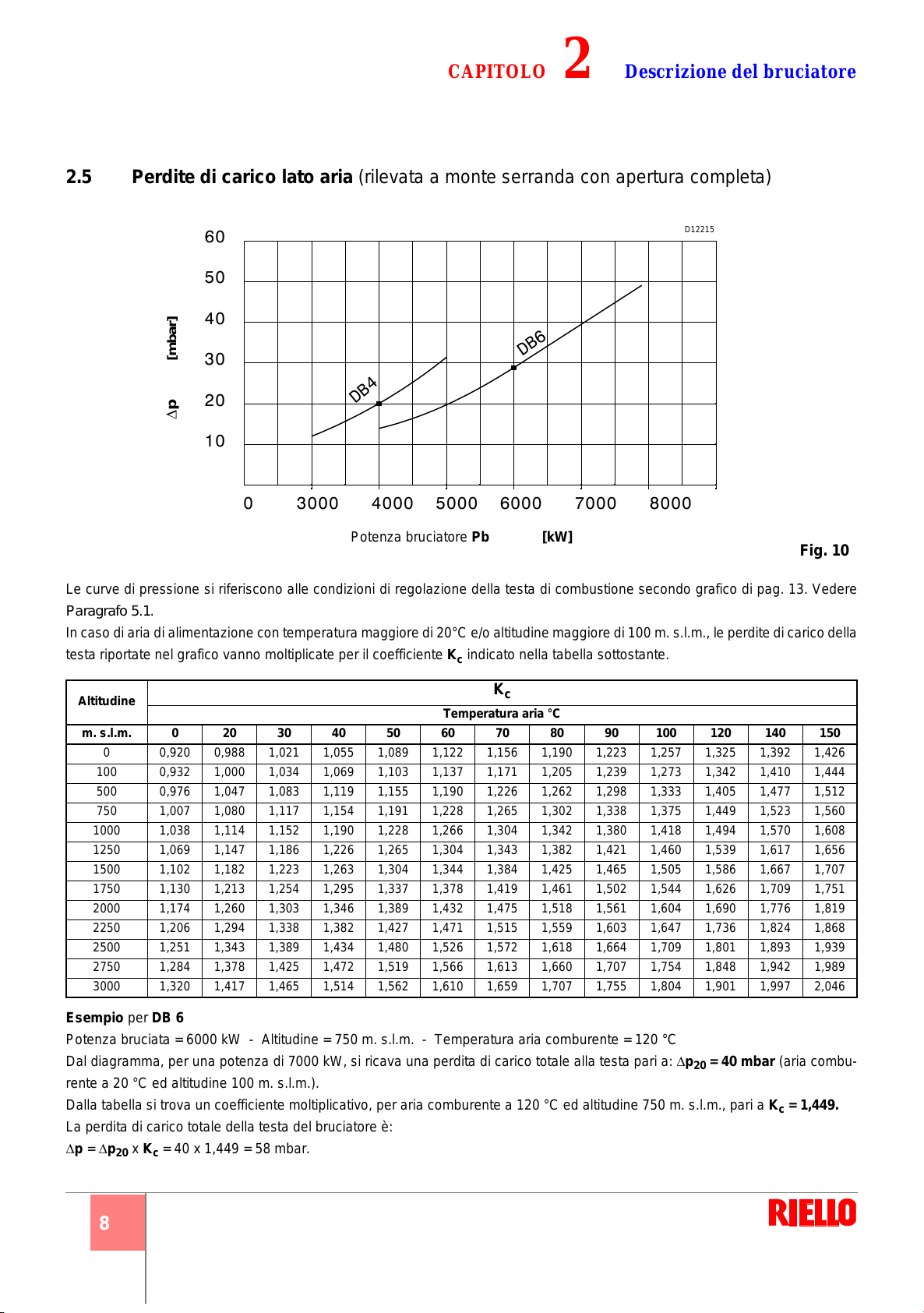

2.5 Perdite di carico lato aria (rilevata a monte serranda con apertura completa)

Le curve di pressione si riferiscono alle condizioni di regolazione della testa di combustione secondo grafico di pag. 13. Vedere

Paragrafo 5.1.

In caso di aria di alimentazione con temperatura maggiore di 20°C e/o altitudine maggiore di 100 m. s.l.m., le perdite di carico della

testa riportate nel grafico vanno moltiplicate per il coefficiente Kcindicato nella tabella sottostante.

Esempio per DB 6

Potenza bruciata = 6000 kW - Altitudine = 750 m. s.l.m. - Temperatura aria comburente = 120 °C

Dal diagramma, per una potenza di 7000 kW, si ricava una perdita di carico totale alla testa pari a: p20 = 40 mbar (aria combu-

rente a 20 °C ed altitudine 100 m. s.l.m.).

Dalla tabella si trova un coefficiente moltiplicativo, per aria comburente a 120 °C ed altitudine 750 m. s.l.m., pari a Kc = 1,449.

La perdita di carico totale della testa del bruciatore è:

p= p20 x Kc = 40 x 1,449 = 58 mbar.

Altitudine Kc

Temperatura aria °C

m. s.l.m. 0 20 30 40 50 60 70 80 90 100 120 140 150

0 0,920 0,988 1,021 1,055 1,089 1,122 1,156 1,190 1,223 1,257 1,325 1,392 1,426

100 0,932 1,000 1,034 1,069 1,103 1,137 1,171 1,205 1,239 1,273 1,342 1,410 1,444

500 0,976 1,047 1,083 1,119 1,155 1,190 1,226 1,262 1,298 1,333 1,405 1,477 1,512

750 1,007 1,080 1,117 1,154 1,191 1,228 1,265 1,302 1,338 1,375 1,449 1,523 1,560

1000 1,038 1,114 1,152 1,190 1,228 1,266 1,304 1,342 1,380 1,418 1,494 1,570 1,608

1250 1,069 1,147 1,186 1,226 1,265 1,304 1,343 1,382 1,421 1,460 1,539 1,617 1,656

1500 1,102 1,182 1,223 1,263 1,304 1,344 1,384 1,425 1,465 1,505 1,586 1,667 1,707

1750 1,130 1,213 1,254 1,295 1,337 1,378 1,419 1,461 1,502 1,544 1,626 1,709 1,751

2000 1,174 1,260 1,303 1,346 1,389 1,432 1,475 1,518 1,561 1,604 1,690 1,776 1,819

2250 1,206 1,294 1,338 1,382 1,427 1,471 1,515 1,559 1,603 1,647 1,736 1,824 1,868

2500 1,251 1,343 1,389 1,434 1,480 1,526 1,572 1,618 1,664 1,709 1,801 1,893 1,939

2750 1,284 1,378 1,425 1,472 1,519 1,566 1,613 1,660 1,707 1,754 1,848 1,942 1,989

3000 1,320 1,417 1,465 1,514 1,562 1,610 1,659 1,707 1,755 1,804 1,901 1,997 2,046

p[mbar]

Potenza bruciatore Pb [kW] Fig. 10

DB6

DB4

0 3000 4000 5000 6000 7000 8000

D12215

CAPITOLO 2Descrizione del bruciatore
