Riello P 200 P/G Series Guide de démarrage rapide

2915481 (9) - 05/2014

Istruzioni per installazione, uso e manuntenzione

Montage und Bedienungs Anleitung

Manuel d’entretien

Installation, use and maintenance instructions

Bruciatori di gasolio

Ölbrenner

Brûleurs à fioul domestique

Light oil burners

CODICE - CODE MODELLO - MODELL

MODELE - MODEL

TIPO - TYP

TYPE

P 200 P/G

3477765 - 3477767

3477766 - 3477768

482 M1

Funzionamento bistadio progressivo o modulante

Zweistufig gleitender oder modulierender Betrieb

Fonctionnement à deux allures progressives ou modulant

Progressive two-stage or modulating operation

5481 2

DATI TECNICI

DATI ELETTRICI

MOTORE IE1

MOTORE IE2

MATERIALE A CORREDO

Tubi flessibili . . . . . . . . . . . . . . . . . . . . . . . . . . . .N° 2

Passacavi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .N° 4

Schermo per flangia . . . . . . . . . . . . . . . . . . . . . .N° 1

Nipples . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .N° 2

Viti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .N° 4

TIPO 482 M1

Potenza termica - Portata 590 ÷ 2370 kW - 50 ÷ 200 kg/h

Funzionamento Due stadi progressivi/modulazione con kit

Combustibile Gasolio viscosità max. a 20 °C: 6 mm2/s (1,5° E)

Conformità direttive CEE 2004/108 - 2006/95 - 2006/42

Omologazione 0441/B

Alimentazione elettrica 3N ~ 50 Hz 400 V

3 ~ 50 Hz 230 V

Motore

rpm

2910

230 - 400

14 - 8,1

Trasformatore d’accensione Primario: 2A - Secondario: 2 x 6,5 kV - 35 mA

Potenza elettrica assorbita 5,5 kW

Grado di protezione IP 40

Alimentazione elettrica 3N ~ 50 Hz 400 V

3 ~ 50 Hz 230 V

Motore

rpm

2920

230 - 400

13,5 - 7,8

Trasformatore d’accensione Primario: 2A - Secondario: 2 x 6,5 kV - 35 mA

Potenza elettrica assorbita 5,3 kW

Grado di protezione IP 40

5481 3

DESCRIZIONE DEL BRUCIATORE

In funzionamento la portata del bruciatore varia tra un massimo e un minimo.

La portata massima deve essere contenuta nel campo del lavoro sottoriportato.

La portata minima può scendere fino a 50 kg/h.

D2576 Fig. 1

11 12 13 14 15 16 17 18

123 45619 7 89 10

1- Raccordo di aspirazione

2- Regolatore pressione pompa

3- Raccordo di ritorno

4- Attacco manometro (G 1/4)

5- Attacco vacuometro (G 1/4)

6- Pulsante di sblocco telesalvamotore

7- Morsettiera

8- Pulsante di sblocco apparecchiatura con segnala-

zione di blocco

9- Passacavi

10 - Asta di trascinamento testa

11 - Camma di regolazione aria

12 - Servomotore

13 - Modulatore (solo per modulanti)

14 - Trasformatore d’accensione

15 - Eccentrico regolazione pressione di ritorno

16 - Pressostato

17 - Manometro pressione sul ritorno

18 - Manometro pressione in mandata

19 - Quadro comandi elettrici

DIMENSIONI

* Ottenibile con distanziale da chiedere a parte

D2699

5481 4

PRESSIONE IN CAMERA DI COMBUSTIONE - PORTATA MASSIMA

mbar

kg/h

FISSAGGIO DEL BRUCIATORE ALLA CALDAIA

Per separare il bruciatore dal boccaglio in ghisa procedere come segue:

- Togliere il coperchio (1), la copiglia e il perno (2), i dadi (3) e le viti (4).

- Sfilare il boccaglio dal bruciatore per circa 100÷120 mm, sganciare la forcella di trascinamento della testa (6)

togliendo le copiglie (5).

- A questo punto si può sfilare completamente il boccaglio dai perni (7).

- Fissare il boccaglio alla caldaia interponendo la guarnizione isolante (8).

- Dopo aver montato l’ugello prescelto, infilare il bruciatore sui perni (7) lasciandolo aperto per circa 100÷120 mm.

- Rimontare la forcella (6) agganciadola con le copiglie (5).

- Chiudere completamente il bruciatore fissandolo con le viti (4), montare i dadi (3), il perno e la copiglia (2).

Apertura del bruciatore per manutenzione

Ripetere le operazioni sopra descritte senza togliere i dadi (3).

Sollevando il bruciatore per mezzo dei ganci è possibile fissarlo alla caldaia senza separarlo dal boccaglio in ghi-

sa.

Per la sporgenza del-

la testa di combustio-

ne seguire le

indicazioni fornite dal

costruttore della cal-

daia.

Per caldaie con cassa fumo anteriore eseguire una

opportuna protezione in materiale refrattario sulla

parte della testa sporgente in camera di combustio-

ne.

D2695

260

255

260

M16

D2696

FORATURA PIASTRA CAL-

DAIA E SPORGENZA TE-

STA DI COMBUSTIONE

100÷120mm

1234768

2590

5481 5

IMPIANTI IDRAULICI

Non si deve superare la depressione massima di 0,45 bar (35 cm Hg). Oltre tale valore si ha liberazione di gas dal

combustibile.

Si raccomanda che le tubazioni siano a perfetta tenuta.

Quando la cisterna è ad un livello inferiore del bruciatore, si consiglia di far arrivare la tubazione di ritorno alla

stessa altezza della tubazione di aspirazione. In questo caso non è necessaria la valvola di fondo.

Se la tubazione di ritorno arriva sopra il livello del combustibile la valvola di fondo è indispensabile. Questa solu-

zione è meno sicura della precedente per la possibile mancanza di tenuta della valvola.

HDislivello;

LLunghezza totale del tubo di aspira-

zione;

øi Diametro interno del tubo. I tubi in

rame con øi 16 e 18 mm possono

essere sostituiti con tubazioni in

acciaio da G 3/4”.

metri

L metri

øi

16 mm

øi

18 mm

+ 2,0 40 60

+ 1,5 35 55

+ 1,0 30 50

+ 0,5 25 45

02040

- 0,5 18 35

- 1,0 15 30

- 1,5 13 25

- 2,0 10 20

-3,0 5 10

Innesco della pompa:

Riempire la pompa di gasolio dall’attacco vacuometro 5), fig.1), avviare il bruciatore, sfiatare l’aria dall’attacco ma-

nometro 4), fig.1) ed attendere l’innesco della pompa. Se avviene il blocco ripetere l’operazione.

Attenzione: accertarsi, prima di mettere in funzionamento il bruciatore, che il tubo di ritorno non abbia occlusioni.

Un eventuale impedimento provocherebbe la rottura dell’organo di tenuta della pompa.

2584

5481 6

IMPIANTO ELETTRICO

(eseguito in fabbrica)

LEGENDA

MB Morsettiera bruciatore

MV Motore ventilatore

CMV Contattore motore

F1 Filtro disturbiradio

RT Relé termico

PO Pressostato olio

TA Trasformatore di accensione

SM Servomotore

FR Fotoresistenza

VF Valvola di funzionamento

CN Connettore

VS Valvola di sicurezza (mandata)

VR Valvola di sicurezza (ritorno)

VR1 Valvola di sicurezza (ritorno)

TB Terra bruciatore

D2573

5481 7

COLLEGAMENTI ELETTRICI ALLA MORSETTIERA

(a cura dell’installatore)

(1): per funzionamento bistadio progressivo

(2): per funzionamento modulante

NOTE

- Verificare il blocco oscurando la fotoresistenza, dopo

aver tolto il coperchio della mensola.

Attenzione: alta tensione.

Legenda

BP Sonda di pressione

BT Sonda di temperatura

I1 Acceso-spento manuale (facoltativo)

MB Morsettiera bruciatore

S Segnalazione di blocco a distanza

TL Telecomando limite

TR Telecomando di regolazione per

funzionamento a 2 stadi progressivi

TS Telecomando di sicurezza

a-d Rosso

b-c Bianco

230V 400V

A Ampere 35 25

Bmm

242.5

D2574

(1) (1)

1 - 1aCamma (blu)

2 - 2aCamma (rossa)

3 - 3aCamma (nera)

4 - Indice di lettura posizionamento

5 - Passacavo

6 - Sblocco motorino

D2575

(2)

5481 8

ORGANI DEL BRUCIATORE REGOLATI IN FABBRICA

Nella generalità dei casi non necessitano di ulteriori regolazioni:

A - Servomotore

B - Pompa

C - Telesalvamotore

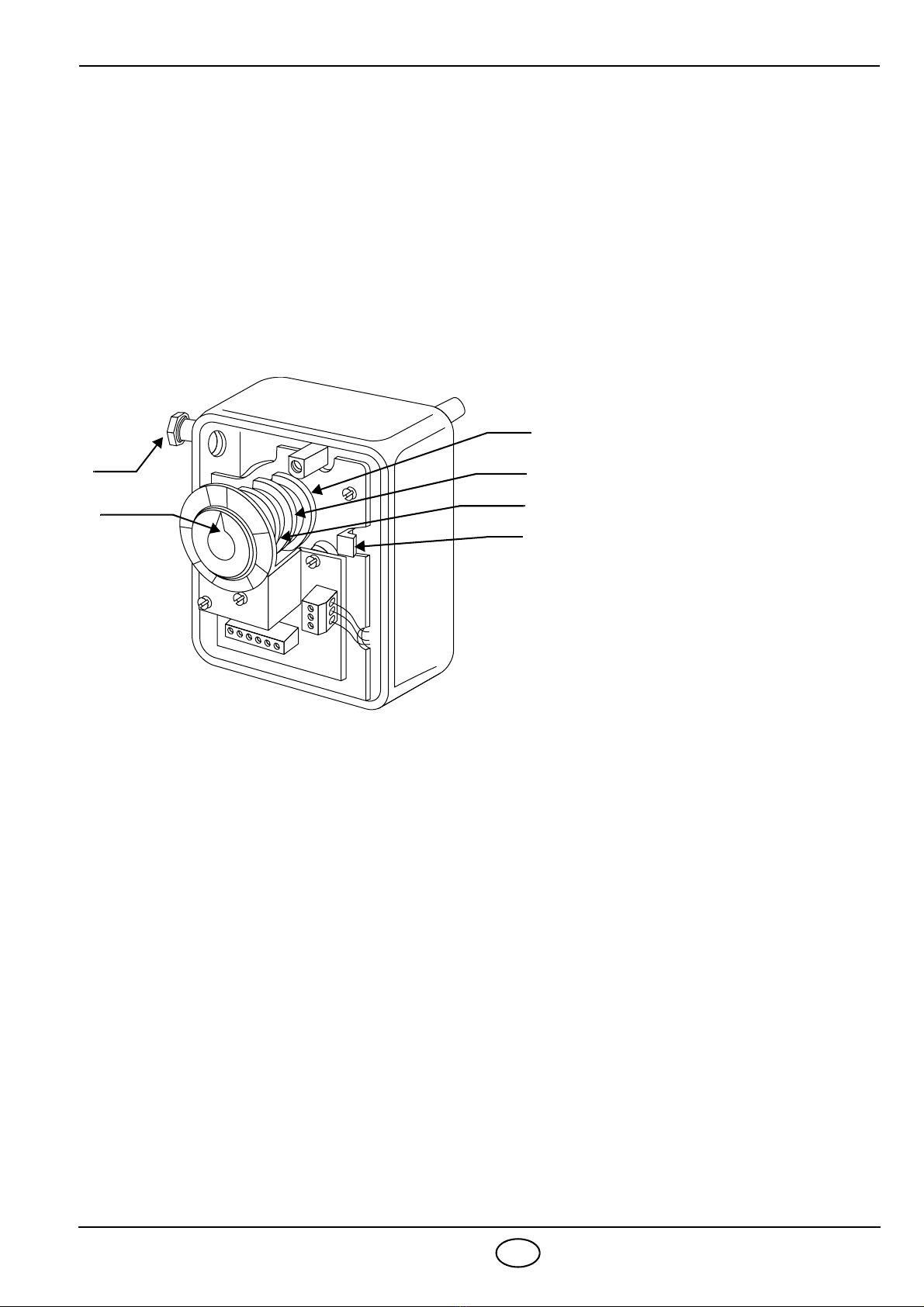

A - SERVOMOTORE

Il servomotore regola contemporaneamente portata e pressione dell’aria, e portata del combustibile.

É dotato di 3 camme regolabili, che azionano altrettanti commutatori.

1acamma: Limita il fine corsa del servomotore sulla posizione di 0°. A bruciatore spento la serranda dell’aria ri-

sulta completamente chiusa.

2acamma: Limita il fine corsa del servomotore sulla posizione di 130°.

3acamma: Regola la portata minima di modulazione. Viene tarata in fabbrica sulla posizione di 20°.

Fig. 2 D1999

5481 9

B - POMPA

Lascia la fabbrica tarata a 25 bar.

C - TELESALVAMOTORE

Viene tarato in fabbrica per alimentazione elettrica trifase 400V. Se l’alimentazione elettrica è trifase 230V la taratura

va modificata come indicato a pag. 6.

REGOLAZIONI NECESSARIE AL BRUCIATORE

Vengono effettuate dall’installatore all’atto della messa in funzione del bruciatore.

A - Regolazione della portata massima del combustibile

B - Regolazione del variatore di pressione

C - Regolazione della testa di combustione

D - Regolazione della serranda dell’aria

A - REGOLAZIONE DELLA PORTATA MASSIMA DEL COMBUSTIBILE

Si effettua scegliendo nella tabella sottoriportata l’ugello adatto.

Qualora si desiderasse una portata massima intermedia tra due valori riportati in tabella, scegliere l’ugello con por-

tata maggiore.

La riduzione di portata sarà ottenuta successivamente agendo sul variatore di pressione, come specificato al punto

Tutte le operazioni di installazione, manutenzione e smontaggio devono assolutamente essere eseguite con

rete elettrica staccata.

L’installazione del bruciatore deve essere effettuata da personale abilitato, secondo quanto riportato nel

presente manuale ed in conformità alle norme e disposizioni di legge vigenti.

Ugello

tipo

N1 - 50°

Portata

massima

kg/h

Pressione combustibile in

mandata

manometro (2) fig.3

bar

Pressione massima combu-

stibile in ritorno

manometro (3) fig.3

bar

200 200 25 18

180 180 25 18

160 160 25 18

145 145 25 18

130 130 25 18

115 115 25 18

100 100 25 18

PERICOLO

ATTENZIONE
