Riello ER Series Guide de démarrage rapide

Istruzioni per installazione, uso e manutenzione

Installation, use and maintenance instructions

安装、使用和维护手册

20074550 (2) - 03/2014

Bruciatore policombustibile gasolio/gas

Dual fuel gas oil/gas burner

燃油 / 燃气双燃料燃烧器

Funzionamento bistadio progressivo o modulante

Progressive two stage or modulating operation

平滑两段火或比例调节运行

CODICE - CODE

代码

MODELLO - MODEL

型号

TIPO - TYPE

类型

20074417 ER 12 LSE C12 TC FS1 74417X

Istruzioni originali

Translation of the original instructions

说明书原文翻译

Avvertenze generali

Informazioni sul manuale Questo manuale costituisce parte integrante del prodotto e

non va da esso separato. Leggerlo attentamente in quanto for-

nisce importanti indicazioni riguardanti l'installazione, l'uso e la

manutenzione del bruciatore; conservarlo con cura per ogni ul-

teriore consultazione.

Destinatari Questo manuale è stato realizzato per un utilizzo da parte di

personale che ha già familiarità con tutti gli aspetti connessi a

bruciatori ad olio e a gas.

Questi aspetti sono inerenti a:

- installazione;

- uso;

- manutenzione;

- sicurezza.

Per i destinatari di tale manuale si presume inoltre una qualifi-

cata ed un’adeguata esperienza su questo tipo di apparecchi

e sul loro tipico ambiente di funzionamento.

Documentazione collegata - Rampe gas

- Schema quadro di controllo

- Diagramma caratteristiche ugelli

- Manuale operativo unità di controllo bruciatore.

Indice

CAPITOLO

Introduzione . . . . . . . . . . . . . . . . . pagina 3

Designazione bruciatori . . . . . . . . . . . . . . . . . . . . 3

Elenco modelli disponibili . . . . . . . . . . . . . . . . . . . 3

CAPITOLO

Descrizione del bruciatore . . . . . . . . . . . . . . 4

Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Campi di lavoro . . . . . . . . . . . . . . . . . . . . . . . . 4

Componenti del bruciatore. . . . . . . . . . . . . . . . . . . 5

Dimensioni di ingombro . . . . . . . . . . . . . . . . . . . . 6

Perdite di carico lato aria . . . . . . . . . . . . . . . . . . . 7

Perdite di carico lato gas. . . . . . . . . . . . . . . . . . . . 8

CAPITOLO

Installazione . . . . . . . . . . . . . . . . . . . . . 9

Posizioni di installazione . . . . . . . . . . . . . . . . . . . . 9

Fissaggio alla caldaia . . . . . . . . . . . . . . . . . . . . . 9

Punti di sollevamento . . . . . . . . . . . . . . . . . . . . . 9

CAPITOLO

Alimentazione al bruciatore . . . . . . . . . . . . 10

Circuito alimentazione al bruciatore di olio (esempio) . . . . 10

Collegamento alimentazione gas al bruciatore . . . . . . . 11

Schema generale di alimentazione gas (esempio) . . . . . 12

Collegamenti elettrici. . . . . . . . . . . . . . . . . . . . . 13

CAPITOLO

Preparazione all’avviamento e regolazione

bruciatore . . . . . . . . . . . . . . . . . . . . . 14

Sistema di regolazione aria/combustibile e modulazione

potenza . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Taratura pressostati . . . . . . . . . . . . . . . . . . . . . 15

Pilota di accensione . . . . . . . . . . . . . . . . . . . . . 16

Schema idraulico bruciatore olio (atom. meccanica) . . . . 17

Lancia ad atomizzazione meccanica . . . . . . . . . . . . 18

Linee guida settaggio bruciatore. . . . . . . . . . . . . . . 19

CAPITOLO

Manutenzione . . . . . . . . . . . . . . . . . . . 21

Smontaggio fotocellula e manutenzione . . . . . . . . . . . 21

Smontaggio bruciatore pilota . . . . . . . . . . . . . . . . 21

Smontaggio lancia olio. . . . . . . . . . . . . . . . . . . . 21

Verifiche periodiche . . . . . . . . . . . . . . . . . . . . . 22

Problemi e procedure di risoluzione . . . . . . . . . . . . . 23

1Introduzione

1.1 Designazione bruciatori

1.2 Elenco modelli disponibili

20074417 ER12 LSE C12 TC FS1

Serie : ER

Grandezza: 4 - 6 - 9 - 12 - 16 - 20

Combustibile :

Gas naturale

Gasolio

Olio combustibile

Regolazione : E Camma elettronica

Testa : TC Testa standard

TL Testa lunga

Alimentazione aria comburente :

Sistema di controllo fiamma :

FS1

FS2

Standard (1 stop ogni 24 h)

Funzionamento continuo (1 stop ogni 72 h)

ER 12 LS ETC

Emissione : C11 o ... Classe 1 EN267 - EN676

C22 o MZ Classe 2 EN267 - EN676

C33 o BLU Classe 3 EN267 - EN676

C23 o MX Classe 2 EN267

Classe 3 EN676

G-225 FS1 230/50/60

DESIGNAZIONE BASE

DESIGNAZIONE ESTESA

C12

Olio combustibile atomizzazione assistita

PGPL

LP Gasolio / GPL

NS Olio combustibile / Gas naturale

NP Olio combustibile / GPL

LS Gasolio / Metano

NAP

Olio combustibile atomizzazione

assistita / Gas naturale

TXL Testa speciale

A-0

= dal basso

A-45

= 45°

A-90

= da destra

A-135

= 135°

A-180

= dall’alto

A-225

= 225°

A-270

= da sinistra

A-315

= 315°

Alimentazione gas :

G-45 = 45°

G-90 = 90°

G-135 = 135°

G-180 = 180°

G-225 = 225°

A-0

G-270 = 270°

G-315 = 315°

Tensione ausiliari :

230/50/60

110/50/60

230V / 50-60Hz

110V / 50-60Hz

Rotazione aria :

CCW

Oraria

Antioraria

assistita / GPL

NAS

Olio combustibile atomizzazione

2Descrizione del bruciatore

2.1 Dati tecnici

2.2 Campi di lavoro

Modello ER 12

Capacità Min./Max. gas naturale [kW] 1750/9000 ÷ 14450

Min./Max. gasolio [kW] 2600/9000 ÷ 14450

Regolazione potenza Modulante

Rapporto di modulazione

su potenza massima

Gas naturale 1 : 6

Gasolio 1 : 4

Combustibile Gas naturale (G 20) - PCI 9,45 kWh/Sm3opzione S

Gas naturale (G 25) - PCI 8,13 kWh/Sm3opzione S

Gasolio/Olio combustibile fluido viscosità fino 5°E a 50°C opzione L

Temperatura aria comburente Max. 150 °C

Alimentazione elettrica 230 V +/-10% 50/60 Hz

Accensione Tipo elettrogas (bruciatore pilota a gas naturale)

Trasformatore di accensione V1 - V2

I1 - I2

230 V - 1 x 8 kV

1,4 A - 30 mA

Controllo fiamma Standard (1 arresto ogni 24 ore) FS1

Fig. 1

Temperatura aria

20075272

GAS OLIO

CAPITOLO 2Descrizione del bruciatore

2.3 Componenti del bruciatore

Legenda

1Cassetta con morsettiera per collegamenti elettrici

2Cassa d’aria

3Coperchio

4Pressostato gas di massima

5Regolatore portata gas

6Flangia di attacco rampa gas

7Sensore fiamma

8Lancia olio

9Bruciatore pilota

10 Servomotore combustibile

11 Servomotore aria primaria

12 Servomotore aria secondaria

13 Flangia di attacco condotto aria

14 Dispositivo regolazione geometria fiamma

15 Pressostato aria

16 Testa di combustione

17 Valvola regolazione olio

18 Elettrovalvola di sicurezza olio

19 Visore fiamma

20 Rampa gas (bruciatore) pilota

21 Flangia di attacco alla caldaia

22 Pressostato olio di massima

23 Manometro mandata

24 Manometro ritorno

25 Presa di pressione aria primaria

26 Presa di pressione aria secondaria

Fig. 2 20075273

CAPITOLO 2Descrizione del bruciatore

2.4 Dimensioni di ingombro

A B C D E F G H I L M N P a1a2a b1b2b t D1D2D3Ø1Ø2DN

1805 1170 1185 600 280 457 345 720 376 608 577 766 320 551 580 500 355 435 405 125 620 800 160 M18 18 80

Fig. 3

Collegamento canale aria

Fig. 4 Fig. 5 Fig. 6

DIMENSIONI FLANGE

Fissaggio alla caldaia Alimentazione gas

Ø2

Ø1

ttt

45°

22,5°

20075274

D3862

CAPITOLO 2Descrizione del bruciatore

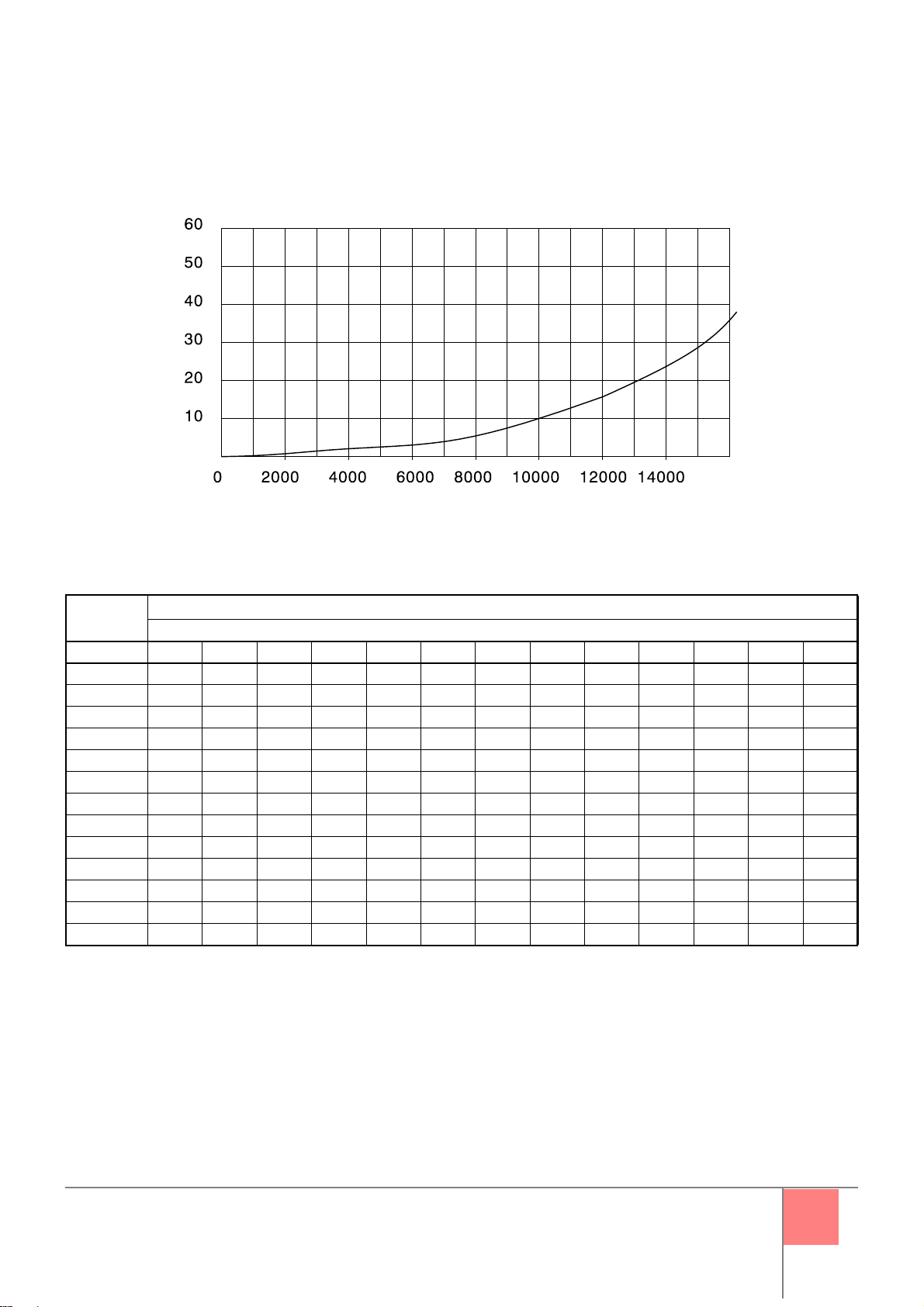

2.5 Perdite di carico lato aria (rilevata a monte serranda con apertura completa)

In caso di aria di alimentazione con temperatura maggiore di 20°C e/o altitudine maggiore di 100 m. s.l.m., le perdite di carico della

testa riportate nel grafico vanno moltiplicate per il coefficiente Kc indicato nella tabella sottostante.

Esempio

Potenza bruciata = 9000 kW - Altitudine = 750 m. s.l.m. - Temperatura aria comburente = 120 °C

Dal diagramma, per una potenza di 9000 kW, si ricava una perdita di carico totale alla testa pari a: p20 = 32 mbar (aria comburente

a 20 °C ed altitudine 100 m. s.l.m.).

Dalla tabella si trova un coefficiente moltiplicativo, per aria comburente a 120 °C ed altitudine 750 m. s.l.m., pari a Kc = 1,449.

La perdita di carico totale della testa del bruciatore è: p = p20 x Kc = 32 x 1,449 = 46,4 mbar.

Altitudine Kc

Temperatura aria °C

m. s.l.m. 0 20 30 40 50 60 70 80 90 100 120 140 150

0 0,920 0,988 1,021 1,055 1,089 1,122 1,156 1,190 1,223 1,257 1,325 1,392 1,426

100 0,932 1,000 1,034 1,069 1,103 1,137 1,171 1,205 1,239 1,273 1,342 1,410 1,444

500 0,976 1,047 1,083 1,119 1,155 1,190 1,226 1,262 1,298 1,333 1,405 1,477 1,512

750 1,007 1,080 1,117 1,154 1,191 1,228 1,265 1,302 1,338 1,375 1,449 1,523 1,560

1000 1,038 1,114 1,152 1,190 1,228 1,266 1,304 1,342 1,380 1,418 1,494 1,5701,608

1250 1,069 1,147 1,186 1,226 1,265 1,304 1,343 1,382 1,421 1,460 1,539 1,6171,656

1500 1,102 1,182 1,223 1,263 1,304 1,344 1,384 1,425 1,465 1,505 1,586 1,6671,707

1750 1,130 1,213 1,254 1,295 1,337 1,378 1,419 1,461 1,502 1,544 1,626 1,7091,751

2000 1,174 1,260 1,303 1,346 1,389 1,432 1,475 1,518 1,561 1,604 1,690 1,7761,819

2250 1,206 1,294 1,338 1,382 1,427 1,471 1,515 1,559 1,603 1,647 1,736 1,8241,868

2500 1,251 1,343 1,389 1,434 1,480 1,526 1,572 1,618 1,664 1,709 1,801 1,8931,939

2750 1,284 1,378 1,425 1,472 1,519 1,566 1,613 1,660 1,707 1,754 1,848 1,9421,989

3000 1,320 1,417 1,465 1,514 1,562 1,610 1,659 1,707 1,755 1,804 1,901 1,9972,046

20075275

p[mbar]

Potenza bruciatore Pb [kW]

20075275

CAPITOLO 2Descrizione del bruciatore

2.6 Perdite di carico lato gas

La pressione del gas in funzione

della potenza massima svilup-

pata dal bruciatore è data dalle

curve di Fig. 7.

Rappresenta la perdita di carico

della testa di combustione.

Gas naturale G 20 -

P.C.I. = 9,45 kWh/Sm3

Le curve sono state ricavate

nelle seguenti condizioni:

• pressione misurata alla presa

posta sul pressostato a valle

della farfalla gas;

• camera di combustione a 0

mbar;

• bruciatore funzionante a pie-

na potenza.

La perdita di pressione della val-

vola a farfalla totalmente aperta

è riportata in Fig. 8.

Perdite testa

Pb (potenza bruciatore) [kW]

Perdite valvola a farfalla

Pb (potenza bruciatore) [kW] Fig. 8

Fig. 7

p[mbar]

20075276

20075277

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello RG4F Guide de démarrage rapide

Riello

Riello RDB1 50 Guide de démarrage rapide

Riello

Riello G20KI Manuel utilisateur

Riello

Riello 40 G3RK Guide de démarrage rapide

Riello

Riello RS 25/E BLU Guide de démarrage rapide

Riello

Riello RS 28/M Guide de démarrage rapide

Riello

Riello RDB 3.2 WORCESTER GREENSTAR 32/50 Guide de démarrage rapide

Riello

Riello DB 4 LSM C13 Guide de démarrage rapide

Riello

Riello 40 F20 Guide de démarrage rapide

Riello

Riello 569T30 Guide de démarrage rapide

Riello

Riello 3899105 Guide de démarrage rapide

Riello

Riello 970 T80 Guide de démarrage rapide

Riello

Riello N10 Guide de démarrage rapide

Riello

Riello RDB 2.2 BF GREENSTAR DANESMOOR 12/18 Guide de démarrage rapide

Riello

Riello ACQUAFUN2 11 Manuel utilisateur

Riello

Riello ENNE 1400 Guide de démarrage rapide

Riello

Riello RDB1 12/18 WH Guide de démarrage rapide

Riello

Riello RS 300/O2 BLU Guide de démarrage rapide

Riello

Riello RX 1500 S/E Guide de démarrage rapide

Riello

Riello RDB1R GRANT MILTON 20 kW Guide de démarrage rapide

Riello

Riello DB9 LSM C13 TC FB FS1 A0 T150 DUAL IGNITION Guide de démarrage rapide

Riello

Riello RL 28/M Guide de démarrage rapide

Riello

Riello RS 70/M Guide de démarrage rapide

Riello

Riello 40 F5 Instructions d'installation

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
