Riello G3 431T1 Guide de démarrage rapide

2902341 (5) - 01/2008

Manuel d’entretien

Installation, use and maintenance instructions

Instrucciones para la instalación, uso y mantenimiento

Montage und Bedienungsanleitung

Öl-Gebläsebrenner

Brûleur fioul domestique

Light oil burner

Quemador de gasóleo

CODE - CÓDIGO MODELL - MODELE - MODEL - MODELO TYP - TYPE -

TIPO

3743112 G3 431T1

Einstufiger Betrieb

Fonctionnement à 1 allure

One stage operation

Funcionamiento de una etapa

2341 1D

Öl-Gebläsebrenner

G3 CODE 3743112 TYP 431T1

TECHNISCHE MERKMALE

Brenner mit CE-Kennzeichnung gemäß der EWG-Richtlinien: EMV 89/336/EWG - 2004/108/EG, Niederspan-

nungsrichtlinie 73/23/EWG - 2006/95/EG, Maschinenrichtlinie 98/37/EWG und Wirkungsgradrichtlinie 92/42/EWG.

Der Brenner entspricht der Schutzart IP 40 gemäß EN 60529.

Feuerungswärmeleistung - Durchsatz 19 ÷35 kW – 1,6 ÷3 kg/h

Brennstoff Heizöl-EL max. Viskosität bei 20°C: 6 mm2/s (1,5 °E)

Stromversorgung Einphase, 230V ± 10% ~50Hz

Motor Stromaufnahme 0,7 A – 2850 U/min – 298 rad/s

Kondensator 4 μF

Zündtransformator Sekundärspannung 8 kV – 16 mA

Pumpe Druck 7 ÷15 bar

Leistungsaufnahme 0,115 kW

1– Rücklaufleitung

2– Saugleitung

3– Manometeranschluss

4– Pumpendruckeinstellung

5– Vakuummeteranschluss

6– Luftklappeschrauben

7– Luftsteuerung mit Luftklappe

8– Entstörknopf mit Störsignal

9– Flansch mit Isolierdichtung

10 – Brennerkopfeinstellschraube

MITGELIEFERTES ZUBEHÖR

Menge Beschreibung

Ölschläuche mit Nippel

Flansch mit Isolierdichtung

Schrauben und Mutter für Flansch

Kabeldurchführung

Schraube mit zwei Muttern für Flansch

Abb. 1

D5492 123

2341 2D

BETRIEBSBEREICH

ABMESSUNGEN

BEFESTIGUNG AM KESSEL

0,8

0,2

0,4

Druck im Feuerraum

mbar

1,5 2 2,5 3 Heizöldurchsatz - kg/h

20 25 30 35 Brennerleistung - kW

D5223

0,6

Flansch Brenner

252 110 203

130

45°

ø89

215

164

D5491

180

75 72

150

45°

Es ist unbedingt nötig, daß zwischen Kes-

seltür und Flansch des Brenners die Isolier-

dichtung (9, Abb. 1), dazwischengefügt wird.

Diese Dichtung hat sechs Löcher, welche

eventuell, wie auf nebenstehendem Bild,

abgeändert werden Können.

Feststellen, daß der Bren-

ner leicht schief sei, nach-

dem man ihn installiert

hat (s. Abb. 2).

Die Ölschläuche können

von beiden Seiten ange-

schlossen werden.

D5242

D5218

Abb. 2

BRENNERBEFESTIGUNG

S7387

2341 3D

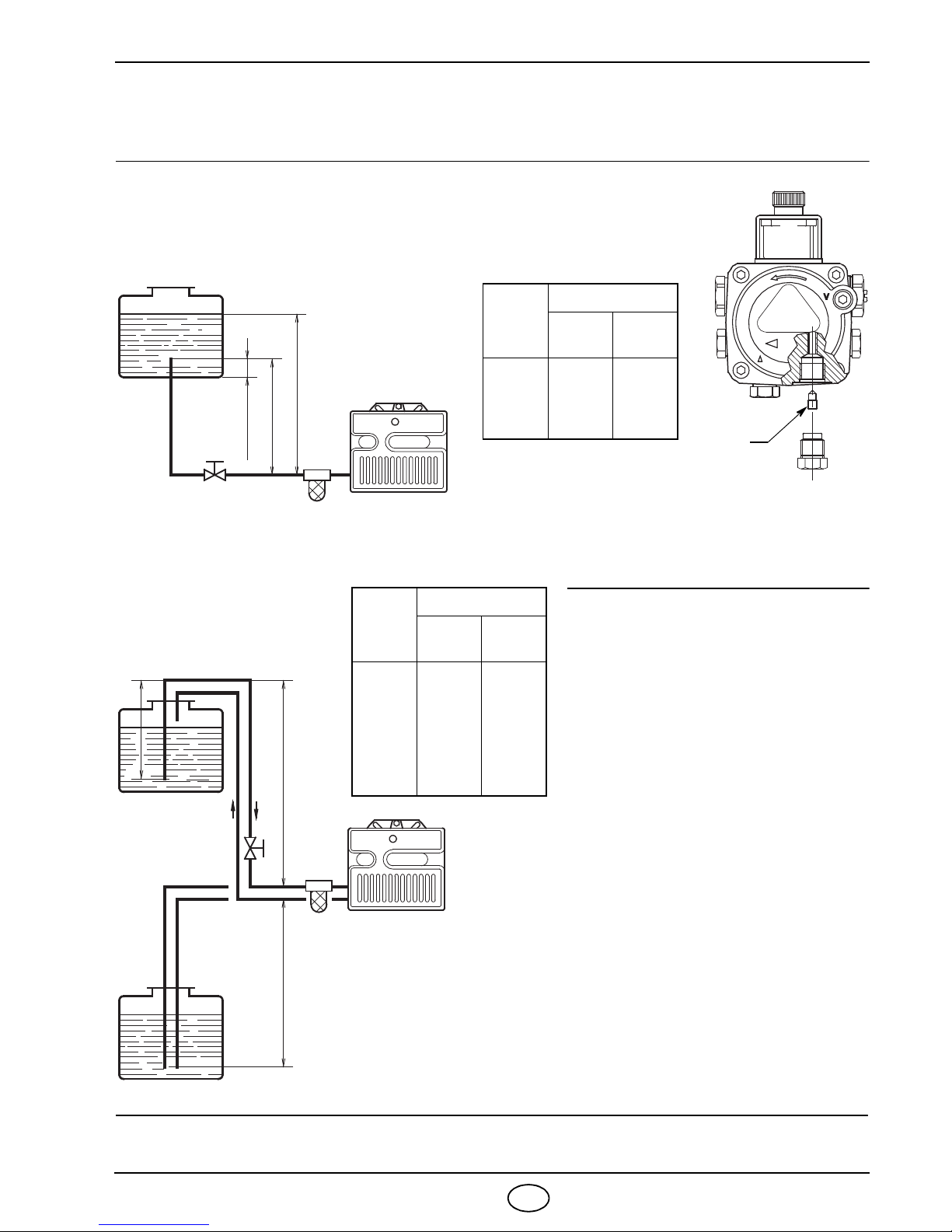

ÖLANSAUGSYSTEME

Achtung: überprüfen, ob die Rücklaufleitung nicht verstopft ist, bevor den Brenner in Betrieb gesetzt wird.

Eventuelle Verstopfungen würden die Beschädigung der Wellendichtung zur Folge haben.

Der Höchstunterdruck von 0,4 bar

(30 cm Hg) darf nicht überschritten

werden. Über diesem Wert bilden sich

im Brennstoff Gase.

Sich vergewissern, dass die Leitun-

gen dicht sind. Wir empfehlen, die

Rücklaufleitung in gleicher Höhe wie

die Saugleitung enden zu lassen. In

diesem Fall ist ein Fussventil überflüssig.

Sollte die Rücklaufleitung aber über

dem Niveau des Brennstoffes enden,

ist ein Fussventil unerlässlich. Diese

Lösung ist aufgrund einer möglichen

Undichtheit des Ventiles nicht so sich-

er wie die vorher beschriebene.

AUFFÜLLEN DER PUMPE

Den Brenner starten und das Auffüllen

abwarten. Sollte vor Eintritt des Brennst-

offes eine Störabschaltung erfolgen,

mindestens 20 Sekunden warten und

danach den Vorgang wiederholen.

Es ist nötig ein Filter in der Ansaugsleitung des Brennstoffes einzubauen.

Meter

L Meter

ø i

8 mm

ø i

10 mm

0,5

1,5

100

WICHTIGER HINWEIS

Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet.

Für Einrohrbetrieb, ist es notwendig die By-Pass Schraube (A) zu

entfernen. (Siehe die nahe Abb.).

Meter

L Meter

ø i

8 mm

ø i

10 mm

0,5

1,5

3,5

100

D5199

AUFFÜLLEN DER PUMPE

Den Verschluss des Vakuummeteranschlus-

ses (5, Abb 1, S. 1) lösen und das Austreten

des Heizöls abwarten.

H= Höhenunterschied.

L= max. Länge der

Saugleitung.

ø i = Innendurchmesser

der Leitung.

H max. 4 m

max. 4 m

min. 0.1 m

D5219

D5220

2341 4D

ELEKTRISCHES VERDRAHTUNGSSCHEMA

Braun

Weiss (50V)

Blau

Motor

Kondensator

Regelungthermostat

Nulleiter

Schalter mit

6A max.

S7026

Schwarz

BEMERKUNGEN

– Leiterdurchmesser 1 mm2.

– Die vom Installateur ausgeführten elektrischen

Verbindungen müssen den diesbezüglichen

Landesbestimmungen entsprechen.

– Um das Steuergerät vom Brenner zu tren-

nen: die Schraube (A) (siehe seitliche Abbil-

dung) lösen und in Richtung des Pfeiles

ziehen.

– Der Photowiderstand ist im Steuergerät (unter

dem Zündtrafo) auf einem Schnellstecksockel

angeordnet.

KONTROLLE

Die Regelabschaltung des Brenners durch Ein-

und Ausschalten der Thermostate überprüfen.

SERIENMÄSSIG AUSGEFÜHRT

ACHTUNG

Nulleiter nicht mit der Phase verwechseln.

230V ~50Hz

Begrenzer

Äußere Störlampe

(230V - 0,5A max.)

123456789

Blau

Braun

Klemmleiste des

Steuergeräts 530SE*

Ventil

VERLAUF DES ELEKTRISCHEN KABELS

1- Kabeldurchführung N- Nulleiter

2- Kabelbefestigung L- Phase

3- Klemmleiste - Brenner-Erdung

A321

D5228

Schwarz

Sicherung

2341 5D

EINSTELLUNG DER VERBRENNUNG

In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am

Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung des

Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO2in den

Abgasen, der Abgastemperatur und der mittleren Kesseltemperatur.

Entsprechend der gewünschten Kesselleistung werden Düse, Pumpendruck, Einstellung des

Brennkopfes und der Luftklappe gemäß folgender Tabelle bestimmt.

Die in der Tabelle verzeichneten Werte beziehen sich auf einen CEN-Heizkessel (Gemäß EN267), auf

12,5% CO2, auf Meereshöhe und eine Raum- und Heizöltemperatur von 20 °C.

EMPFOHLENE DÜSEN : Monarch Typ R - NS ; Delavan Typ W - A - E

Steinen Typ H - Q ; Danfoss Typ H - B

Zerstäubungswinkel : 60° - in den meisten Fällen.

80° - in Fällen von Flammenschwund, bei Zündungen während

Niedrigtemperaturen.

DRUCK: 12 bar : die Pumpe wird im Werk auf diesen Wert tariert.

14 bar : es verbessert die Verbindung der Flamme mit der Stauscheibe.

Es ist deshalb geeignet für Anzünden bei niedrigen Temperaturen.

BRENNKOPFEINSTELLUNG:wird während des Einbaus der Düse bei abmontiertem

Brennerrohr erledigt. Sie ist von dem Durchsatz des Bren-

ners abhängig und wird ausgeführt, indem man die Einstell-

spindel soweit dreht, bis die Endebene des Brennerrohres

mit der in der Tabelle angegebenen Raste übereinstimmt.

Düse Pumpendruck Brenner-

Durchsatz

Brennerkopf-

Einstellung

Luftklappen-

Einstellung

GPH Winkel bar kg/h ± 4% Rastepunkt Rastepunkt

0,40 80° 12 1,6 0 2,4

0,50 60°/80° 12 2,0 1 3,1

0,60 60°/80° 12 2,4 2 3,6

0,65 60°/80° 12 2,6 3 3,8

0,75 60° 12 3,0 4 4,0

In der seitlichen Abbildung, ist der Brenn-

kopf auf einem Durchsatz von 0,60 GPH,

bei 12 bar eingestellt.

Die Raste 2des Anzeigers stimmt mit der

Endebene des Brennerrohrs überein, wie

in der Tabelle angegeben.

Brennerrohr

Einstellspindel

Anzeiger

Endebene des Brennerrohrs

D5322

135

2341 6D

Die in der Tabelle angegebenen Einstellungen des Brennerkopfes gelten für die überwiegende

Mehrheit der Fälle. Die Anpassung der Verbrennungsluft für die Anlage wird nur über die Luftklappe

ausgeführt. Werden nachträglich bei laufendem Brenner, Veränderungen am Brennerkopf vor-

genommen, ist die Spindel (1) wie folgt, mit einem Maulschlüssel von 6 mm (2), zu betätigen:

Rechtsdrehung: (Zeichen +) um die im Feuerraum

eingeführte Luftmenge zu erhöhen und deren Druck zu ver-

ringern. Der CO2Gehalt wird verringert und das Ansetzen

der Flamme an die Stauscheibe verbessert sich. (Emp-

fohlene Einstellung für Zündungen bei Niedrigtempera-

turen).

Linksdrehung: (Zeichen –) um die im Feuerraum

eingeführte Luftmenge zu verringern und deren Druck zu

erhöhen. Der CO2Gehalt verbessert sich und das

Ansetzen der Flamme an die Stauscheibe wird schwächer.

(Nicht zu empfehlen bei Zündungen bei Niedrigtempera-

turen).

In jedem Fall ist die Einstellung des Brennerkopfes nicht

weiter zu verschieben als um einen Rastepunkt über dem in

der Tabelle angegebenen Wert.

Ein Rastepunkt entspricht drei Umdrehungen der Spindel.

Markierung (3) am äussersten Ende der Spindel vereinfacht

die Zählung der Umdrehungen.

LUFTKLAPPENEINSTELLUNG :Die bewegliche Klappe (A) wird durch den Luftsteuerung

(B) betrieben und garantiert die vollständige Öffnung der

Ansaugöffnung. Der Luftdurchsatz wird durch die Betäti-

gung der unbeweglichen Klappe (C) reguliert.

Zu diesem Zweck müssen zuvor die Schrauben (D) auf-

gedreht werden. Hat man die optimale Einstellung erre-

icht, dann den Schrauben (D) festschrauben um die freie

Bewegung der beweglichen Klappe (A) sicherzustellen.

Die in der Tabelle beschriebene Einstellung bezieht sich auf

den Brenner mit aufgesetzter Haube und Null Unterdruck im

Feuerraum.

Diese Einstellungen haben nur informativen Wert (Grobein-

stellung). Jede Anlage hat eigene, nicht voraussehbare Ar-

beitsbedingungen: Effektivdurchsatz der Düse, Über - oder

Unterdruck im Feuerraum, notwendiger Luftüberschuss,

usw. Alle diese Betriebsbedingungen können eine unter-

schiedliche Einstellung der Luftklappe erfordern.

Es ist wichtig zu beachten, dass der Luftstrom des Gebläserades verschieden ist, je nach-

dem der Brenner mit oder ohne Haube betrieben wird.

Daher wird empfohlen, wie folgt vorzugehen:

– die Luftklappe einstellen, wie auf der Tabelle (4, S. 5) beschrieben;

– die Brennerhaube, der Einfachheit halber, nur mit der oberen Schraube festziehen;

– Russwert feststellen;

– sollte eine Veränderung in der Luftmenge notwendig sein, die Schraube der Haube lösen, die

Haube entfernen, die Luftklappe entsprechend einstellen, die Haube erneut montieren und

schliesslich den Russwert wieder kontrollieren.

D5323

D5786

A B

2341 7D

ELEKTRODEN - STELLUNG

ANFAHRPROGRAMM DES BRENNERS

WARTUNGS - STELLUNG

Achtung:

Vor Abnahme oder Montage

der Düse, die Schraube (A) lös-

en und den Elektrodenblock

nach vorne abnehmen.

2 ÷2,5 mm

4± 0,3 mm

ACHTUNG:

ABMESSUNGEN MÜSSEN

EINGEHALTEN WERDEN

D5230 A

Normal

Mit Störung wegen

Thermostat

Motor

Zündtransformator

Ventil

Flamme

Störlampe

D5229

~12s

~12s ~5s

nicht erfolgter Zündung

Den Bolzen (2) in die Bohrung

(1) einsetzt und danach den

Brenner mit der verkehrt mon-

tierten Mutter (3) verriegeln.

312

FLANSCH

D5325

2341 8D

BRENNEREINSTELLUNGEN UM BEI BRENNERSTART EIN FLAMMENABRISS

ZU VERHINDERN

Dieser Mißstand ist möglich, wenn die Heizöltemperatur unter +8 °C abnimmt.

1) RICHTIGE ELEKTRODENEINSTELLUNG

2) DÜSE: ZERSTÄUBUNGSKEGEL - EINSTELLUNG

Wählen Hohlkegel oder Halbhohlkegel.

z.B.: Delavan Typ A - E, Steinen Typ H, Danfoss Typ H.

3) PUMPENDRUCK - EINSTELLUNG

Die Ölpumpe wird in der Fabrik auf 12 bar eingestellt.

Bei Heizöltemperaturen unter +8 °C den Druck auf 14 bar einstellen.

4) BRENNERKOPF - EINSTELLUNG

Den Kopf mit einer grösseren Kerbe einstellen, als in der Betriebsanleitung angegeben.

z.B.: Nach Betriebsanleitung ist die Kopfeinstellung auf Rastepunkt Nr. 2 vorgesehen.

Den Kopf ist dagegen auf Rastepunkt Nr. 3 einzustellen.

5) LUFTKLAPPE - EINSTELLUNG

Stellen Sie die Klappe zur Verringerung des Luftüberschusses so ein, dass der Bacharach-Wert

nicht nahe 1 ist (d.h. Verbrennung mit Minimalluftüberschluß).

2 ÷2,5 mm

4± 0,3 mm

ACHTUNG:

ABMESSUNGEN MÜSSEN

EINGEHALTEN WERDEN

D5230 A

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello Gulliver BS3/M TXL Guide de démarrage rapide

Riello

Riello RLS 1000/E MX Guide de démarrage rapide

Riello

Riello RS 68/E BLU Guide de démarrage rapide

Riello

Riello Gulliver BS1 Guide de démarrage rapide

Riello

Riello Gulliver RG0.2R Guide de démarrage rapide

Riello

Riello 484 M1 Guide de démarrage rapide

Riello

Riello RS 34/E MZ Guide de démarrage rapide

Riello

Riello 464M Guide de démarrage rapide

Riello

Riello GI/EMME 300 Guide de démarrage rapide

Riello

Riello 20169021 Guide de démarrage rapide

Riello

Riello RLS 160/E MX Guide de démarrage rapide

Riello

Riello 3433823 Guide de démarrage rapide

Riello

Riello RL 130 Guide de démarrage rapide

Riello

Riello C9161400 Guide de démarrage rapide

Riello

Riello 40 FS8 TL Guide de démarrage rapide

Riello

Riello RS 1000/E BLU Guide de démarrage rapide

Riello

Riello RDB2.2 BF GREENSTAR HEATSLAVE II 12/18 Guide de démarrage rapide

Riello

Riello RLS 68/E MX Guide de démarrage rapide

Riello

Riello RS 28/E Guide de démarrage rapide

Riello

Riello RS 300/EV BLU Guide de démarrage rapide

Riello

Riello RS 70 VA Guide de démarrage rapide

Riello

Riello PRESS 4G Guide de démarrage rapide

Riello

Riello PRESS 140 P/N Guide de démarrage rapide

Riello

Riello Gulliver BG1 Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
