Riello FS20D 591M Guide de démarrage rapide

Montage und Bedienungsanleitung

Manuel d’entretien

Installation, use and maintenance instructions

Istruzioni per installazione, uso e manutenzione

2902750 (5) - 10/2008

Bruciatore di gas ad aria soffiata

Gas-Gebläsebrenner

Brûleur gaz à air soufflé

Forced draught gas burner

CODICE - CODE MODELLO - MODELL

MODELE - MODEL

TIPO - TYP

TYPE

3759105 FS20D 591M

Funzionamento bistadio

Zweistufiger Betrieb

Fonctionnement à 2 allures

Two stage operation

2750 1I

INDICE

1. DESCRIZIONE DEL BRUCIATORE

Bruciatore di gas con funzionamento bistadio.

1.1 MATERIALE A CORREDO

Schermo isolante . . . . . . . . . . . . . N° 1 Viti e dadi per flangia di fissaggio alla caldaia . . . . N° 4

Passacavo . . . . . . . . . . . . . . . . . . N° 1 Vite per fissaggio cofano . . . . . . . . . . . . . . . . . . . . N° 3

Cerniera. . . . . . . . . . . . . . . . . . . . N° 1

1. DESCRIZIONE DEL BRUCIATORE. . . . 1

1.1 Materiale a corredo . . . . . . . . . . . . . . . . 1

2. DATI TECNICI . . . . . . . . . . . . . . . . . . . . 2

2.1 Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . 2

2.2 Dimensioni . . . . . . . . . . . . . . . . . . . . . . . 2

2.3 Campo di lavoro. . . . . . . . . . . . . . . . . . . 2

3. INSTALLAZIONE. . . . . . . . . . . . . . . . . . 3

3.1 Fissaggio alla caldaia. . . . . . . . . . . . . . . 3

3.2 Posizionamento sonda elettrodo . . . . . . 4

3.3 Linea di alimentazione gas. . . . . . . . . . . 4

3.4 Collegamenti elettrici . . . . . . . . . . . . . . . 5

3.5 Fissaggio cavi elettrici . . . . . . . . . . . . . . 6

4. FUNZIONAMENTO . . . . . . . . . . . . . . . . 6

4.1 Regolazione della combustione . . . . . . . 6

4.2 Regolazione testa di combustione. . . . . . 6

4.3 Regolazione servomotore serranda aria . 7

4.4 Controllo della combustione . . . . . . . . . . 7

4.5 Pressostato aria . . . . . . . . . . . . . . . . . . . 8

4.6 Programma di avviamento. . . . . . . . . . . . 8

4.7 Diagnostica programma di avviamento . . 8

4.8 Sblocco apparecchiatura e utilizzo

diagnostica . . . . . . . . . . . . . . . . . . . . . . . 9

5. AVVERTENZE

per evitare al bruciatore surriscaldamenti

eccessivi o cattiva combustione . . . . . . . 10

6. MANUTENZIONE . . . . . . . . . . . . . . . . . . 10

7. ANOMALIE / RIMEDI . . . . . . . . . . . . . . . 11

1– Servomotore serranda aria

2– Serrande aria

3– Fissacavi

4– Passacavo

5– Vite per fissaggio cofano

6– Pressostato aria

7– Morsettiera

8– Apparecchiatura di comando

e controllo

9– Pulsante di sblocco con segnala-

zione di blocco

³Marcatura CE secondo Direttiva Gas 90/396/CEE; PIN 0063AP6680.

Conforme alle Direttive: CEM 89/336/CEE - 2004/108/CE, Bassa Tensione 73/23/CEE - 2006/95/CE e

Rendimento 92/42/CEE.

³Il bruciatore è omologato per funzionamento intermittente secondo la Normativa EN 676.

³Il bruciatore risponde al grado di protezione IP X0D (IP 40) secondo EN 60529.

³Rampa gas conforme a EN 676. Fig. 1

D4158

5 4 3 2

NOTE:

– Il passacavo (4) dato a corredo, va montato dalla stessa parte della rampa gas.

– Verificare l’accessibilità alle viti di fissaggio del cofano una volta installato il bruciatore.

Eventualmente sostituirle con quelle date a corredo (5, fig. 1).

2750 2I

2. DATI TECNICI

2.1 DATI TECNICI

Per gas della famiglia 3 (GPL) richiedere kit a parte.

2.2 DIMENSIONI

2.3 CAMPO DI LAVORO (secondo EN 676)

Potenza termica (1) 58/81 ÷ 220 kW - 50.000/70.000 ÷ 189.000 kcal/h

Gas naturale (Famiglia 2) Pci: 8 ÷12 kWh/Nm3-7.000 ÷ 10.340 kcal/Nm3

Pressione: min. 20 mbar – max. 100 mbar

Alimentazione elettrica Monofase, 230V ±10% ~50Hz

Motore 230V / 1,4A

Condensatore 5 µF

Trasformatore d’accensione Primario 230V / 1,8A - Secondario 8 kV / 30 mA

Potenza elettrica assorbita 0,25 kW

(1) Condizioni di riferimento: Temperatura 20°C - Pressione barometrica 1013 mbar – Altitudine 0 m s.l.m.

PAESE DE IT - AT - GR FR ES - GB - IE LU

CATEGORIA GAS II2ELL3B/P II2H3B/P II2Er3P II2H3P II2E3B/P

FlangiaBruciatore

350 120 389 170

155

33 67

45°

125

298

170

Rp 3/4

230

152

280



Ingombro ottenibile con kit da chiedere a parte.

D4159

200



379

Testa di combustione lunga da chiedere a parte.

Pressione in camera di

combustione - mbar

D5512

Potenza termica

50.000 100.000 150.000 kcal/h

50 11090 130 150 kW170

200.000

19070 210 230

2750 3I

CALDAIE DI PROVA

Il campo di lavoro è stato ottenuto su caldaie di prova secondo norma EN 676.

CALDAIE COMMERCIALI

L’abbinamento bruciatore-caldaia non pone problemi se la caldaia è conforme alla norma EN 303 e le dimen-

sioni della sua camera di combustione sono prossime a quelle previste nella norma EN 676.

Se invece il bruciatore viene abbinato ad una caldaia commerciale non conforme alla norma EN 303 o con

dimensioni della camera di combustione nettamente più piccole di quelle indicate nella norma EN 676, consul-

tare i costruttori.

CORRELAZIONE TRA PRESSIONE DEL GAS E POTENZIALITÀ

Per avere la massima potenzialità occorrono 5,9 mbar misurati al manicotto (M2, vedi cap. 3.3, pag. 4) con

camera di combustione a 0 mbar e gas G20 - Pci = 10 kWh/Nm3(8.570 kcal/Nm3).

3. INSTALLAZIONE

L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E

NORMATIVE LOCALI.

3.1 FISSAGGIO ALLA CALDAIA

Pressione gas alla testa

di combustione in mbar

D5088

Potenza termica

50.000 100.000 150.000 kcal/h

50 11090 130 150 kW170

200.000

19070 210 230

MONTAGGIO

S7393

CERNIERA

132

D4160

OSeparare la testa di combustione dal resto

del bruciatore togliendo il dado (1) e arretrare

il gruppo (A).

OFissare il gruppo (B) alla piastra (2) della cal-

daia interponendo lo schermo isolante (3)

dato a corredo.

La portina della caldaia deve avere uno spessore

max. di 100 mm, rivestimento refrattario compreso.

Nel caso in cui lo spessore fosse maggiore (max.

260 mm) è necessario utilizzare una prolunga per

testa di combustione da chiedere a parte.

ATTENZIONE

2750 4I

3.2 POSIZIONAMENTO SONDA ELETTRODO

3.3 LINEA DI ALIMENTAZIONE GAS

RAMPA GAS SECONDO EN 676

La rampa gas viene fornita a parte e per la sua regolazione vedere le istruzioni che l’accompagnano.

RAMPA GAS ATTACCHI IMPIEGO

TIPO CODICE INGRESSO USCITA

MBZRDLE 407 B01 3970537 Rp 3/4 Rp 3/4 Gas naturale ≤180 kW e GPL

MBZRDLE 410 B01 3970534 Rp 1 Rp 3/4 Gas naturale e GPL

D5104

Elettrodo d’accensione

ATTENZIONE

Sonda

Elettrodo

3,7

Diffusore

D4161

2 3 M1 4 5 6 7 8

1– Condotto arrivo gas

2– Saracinesca manuale (a carico dell’installatore)

3– Manometro pressione gas (a carico dell’installatore)

4– Filtro

5– Pressostato gas

6– Valvola di sicurezza

7– Stabilizzatore di pressione

8– Valvola di regolazione 1° e 2° stadio

M1 – Presa per la misurazione pressione

di alimentazione

M2 – Presa per la misurazione pressione

alla testa

2750 5I

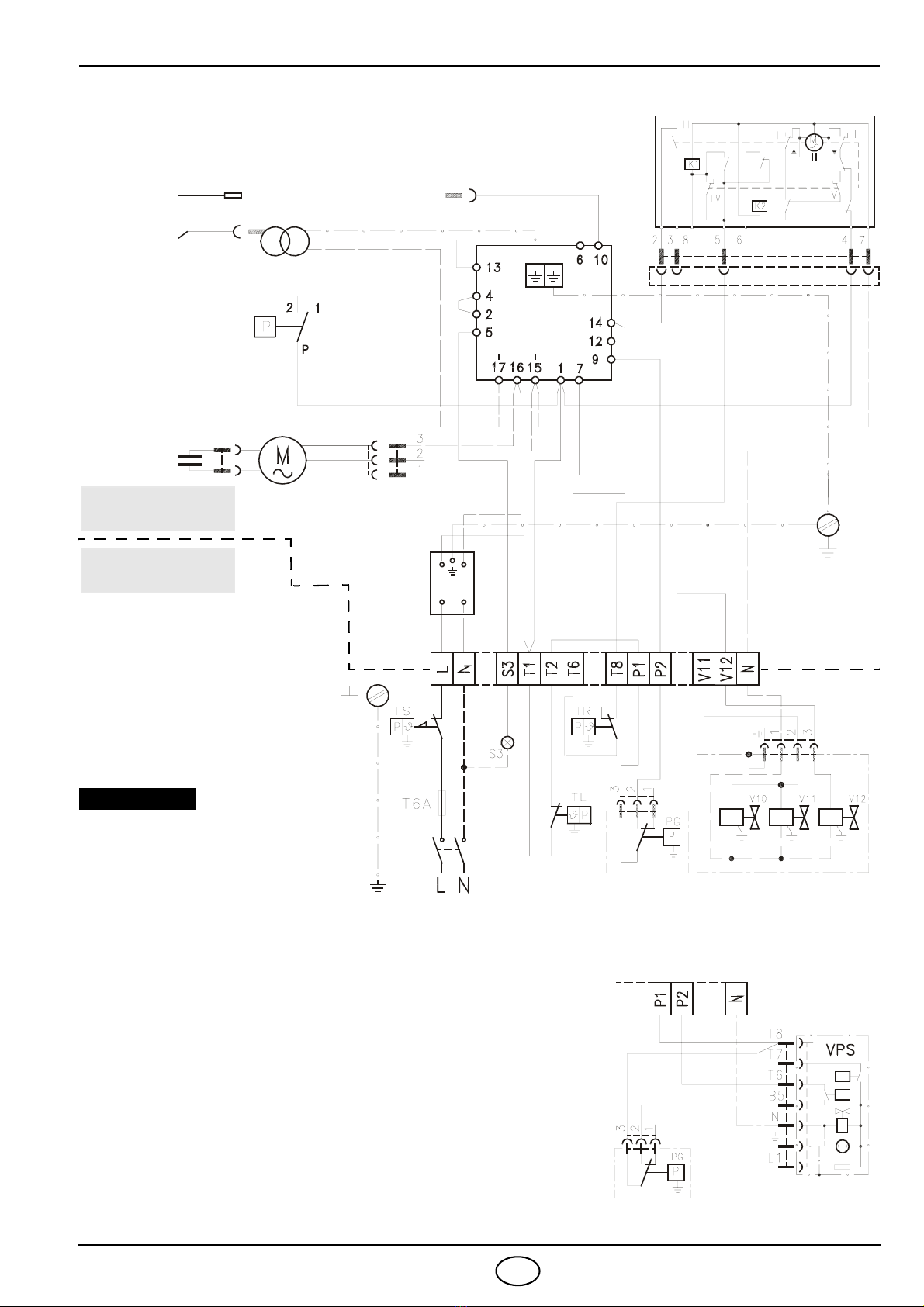

3.4 COLLEGAMENTI ELETTRICI

Sonda

Trasf. d’accensione

Elettrodo

Servomotore serranda aria

Motore

Condensatore

Terra

bruciatore

230V ~50Hz

Morsettiera

Filtro antidisturbi

Pressostato aria

Blu

Bianco

Nero

VARIANTE

PER CONTROLLO TENUTA

VALVOLE (DUNGS VPS 504)

Apparecch

RMG 88.620A2

radio

D4346

Connettore

In caso di alimentazione fase-fase è

necessario eseguire un ponte nella

morsettiera dell’apparecchiatura tra

il morsetto 6 e il morsetto di terra.

³Non scambiare il neutro con la

fase, rispettare esattamente lo

schema indicato ed eseguire un

buon collegamento di terra.

³La sezione dei conduttori deve essere di min. 1 mm2. (Salvo diverse indica-

zioni di norme e leggi locali).

³I collegamenti elettrici eseguiti dall’installatore devono rispettare le norme

vigenti nel paese.

³Verificare l’arresto del bruciatore aprendo il termostato di caldaia e il blocco

aprendo il connettore inserito nel filo rosso della sonda, posto all’esterno

dell’apparecchiatura.

NOTE:

I bruciatori sono stati omologati per funzionamento intermittente.

Ciò significa che devono fermarsi almeno 1 volta ogni 24 ore per permettere

all’apparecchiatura elettrica di effettuare un controllo della propria efficienza

all’avviamento. Normalmente l’arresto del bruciatore viene assicurato dal termo-

stato limite (TL) della caldaia. Se così non fosse, è necessario applicare in serie

a (TL) un interruttore orario che provveda all’arresto del bruciatore almeno una

volta ogni 24 ore.

ATTENZIONE

A CURA

DELL’INSTALLATORE

ESEGUITO

IN FABBRICA

PG – Pressostato gas minima

S3 – Segnalazione di blocco a

distanza (230V - 0,5A max.)

T6A – Fusibile

TL – Termostato di limite

TS – Termostato di sicurezza

TR – Termostato 2° stadio

V10 – Valvola di sicurezza

V11 – Valvola 1° stadio

V12 – Valvola 2° stadio

2750 6I

3.5 FISSAGGIO CAVI ELETTRICI

Tutti i cavi elettrici da collegare alla morsettiera (7, fig. 1, pag. 1) vanno fatti passare dal passacavo (4, fig. 1).

Il bloccaggio dei cavi avviene a mezzo dell’apposito fissacavi (3, fig. 1), posto sotto la morsettiera, sagomato da

entrambi i lati allo scopo di accogliere cavi di diverso diametro.

4. FUNZIONAMENTO

4.1 REGOLAZIONE DELLA COMBUSTIONE

In conformità con la Direttiva Rendimento 92/42/CEE, l’applicazione del bruciatore alla caldaia, la regolazione e

il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della caldaia stessa, compreso il

controllo della concentrazione di CO e CO2nei fumi, della loro temperatura e di quella media dell’acqua della

caldaia. A seconda della portata richiesta dalla caldaia va definita la regolazione della testa di combustione e la

regolazione della serranda aria.

4.2 REGOLAZIONE TESTA DI COMBUSTIONE

Allentare la vite (A), spostare il gomito (B) in modo che il

piano posteriore del manicotto (C) coincida con la tacca

desiderata. Bloccare la vite (A).

Esempio:

Il bruciatore è installato in una caldaia da 155 kW.

Considerando un rendimento del 90% il bruciatore dovrà

erogare circa 172 kW. Dal diagramma risulta che per que-

sta potenzialità la regolazione va effettuata sulla tacca 3.

Il diagramma è orientativo e deve essere usato per una regolazione iniziale.

Per garantire il buon funzionamento del pressostato aria può essere necessario ridurre l’apertura della testa di

combustione (tacca verso la pos. 0).

Fissacavi

ACB ACB

A = ø 8B=ø 11 C = ø 16

D5052

S7015

02134

240

140

120

100

160

200.000

140.000

120.000

100.000

kcal/h kW

N° tacca

D5109

180

200

220

80.000

160.000

180.000

172

2750 7I

4.3 REGOLAZIONE SERVOMOTORE SERRANDA ARIA

Verificare che le tarature delle camme I e V siano

rispettivamente 20° e 90°.

CAMMA I

La camma Iregola la posizione della serranda di 1° stadio

(2, fig. 2).

Deve essere regolata in discesa (serranda in chiusura)

agendo sulla vite micrometrica.

La posizione definitiva si ottiene dopo la regolazione del

2° stadio.

CAMMA II

La camma II regola la posizione della serranda di 2° stadio.

(Valore di riferimento 60°, non superare i 70°).

Non manomettere per nessuna ragione tale regolazione.

La regolazione dell’aria del 2° stadio si esegue agendo sulla

serranda in lamiera (1, fig. 2).

La camma III comanda l’apertura della valvola gas di 2° sta-

dio, deve sempre anticipare la camma II di almeno 15°.

Importante

Per la regolazione della potenzialità del 1° e 2° stadio rispet-

tare le seguenti indicazioni:

– il rapporto di potenzialità tra 1° e 2° stadio deve essere

massimo 1 : 2, se tale rapporto viene superato si dovrà

utilizzare il controllo di tenuta valvole.

– in ogni caso la potenzialità minima del bruciatore in

1° stadio non deve essere inferiore al valore indicato

nel campo di lavoro.

4.4 CONTROLLO DELLA COMBUSTIONE

È consigliabile regolare il bruciatore, a seconda del tipo di gas utilizzato, secondo le indicazioni fornite nella

tabella seguente:

CORRENTE DI IONIZZAZIONE

La corrente minima per far funzionare l’appa-

recchiatura è 3 µA.

Il bruciatore dà una corrente nettamente supe-

riore, tale da non richiedere normalmente alcun

controllo. Qualora, comunque, si voglia misu-

rare la corrente di ionizzazione bisogna aprire il

connettore inserito nel filo rosso della sonda ed

inserire un microamperometro.

EN 676 ECCESSO D’ARIA:

potenza max. λ≤1,2 – potenza min. λ ≤ 1,3

GAS CO2max. teorico

0 % O2

Taratura CO2% CO

mg/kWh

NOx

mg/kWh

λ= 1,2 λ= 1,3

G 20 11,7 9,7 9,0 ≤100 ≤170

G 25 11,5 9,5 8,8 ≤100 ≤170

G 30 14,0 11,6 10,7 ≤100 ≤230

G 31 13,7 11,4 10,5 ≤100 ≤230

Viti micrometriche

Apertura

Chiusura

–

D1777

Fig. 2

E9085

ATTENZIONE

SOSTA - PRIMO STADIO

SECONDO STADIO

Sonda

Connettore

Morsettiera

apparecchiatura

D5006

2750 8I

4.5 PRESSOSTATO ARIA

Eseguire la regolazione del pressostato aria dopo aver effettuato tutte le altre regolazioni del bruciatore con il

pressostato aria regolato a inizio scala. Con il bruciatore funzionante alla potenza minima aumentare la

pressione di regolazione girando lentamente in senso orario l’apposita manopolina fino al blocco del bruciatore.

Girare quindi in senso antiorario la manopolina di una tacca e ripetere l’avviamento del bruciatore per verificare

la regolarità. Se il bruciatore si blocca nuovamente, girare ancora la manopolina di mezza tacca.

Attenzione:

In accordo con la norma EN 676, il pressostato aria deve intervenire prima che il CO nei fumi superi l’ 1%

(10.000 ppm). Per accertarsi di ciò, inserire un analizzatore della combustione nel camino, chiudere

lentamente la bocca di aspirazione del ventilatore e verificare che avvenga il blocco del bruciatore, prima

che il CO nei fumi superi l’ 1%.

4.6 PROGRAMMA DI AVVIAMENTO

Se in funzionamento la fiamma si spegne il bruciatore va in blocco entro 1 secondo.

4.7 DIAGNOSTICA PROGRAMMA DI AVVIAMENTO

Durante il programma di avviamento, le indicazioni sono esplicate nella seguente tabella:

TABELLA CODICE COLORE

Sequenze Codice colore

Preventilazione 

Fase di accensione 11111

Funzionamento con fiamma ok vvvvvvvvvvvv

Funzionamento con segnale di fiamma debole v1v1v1v1v1

Alimentazione elettrica inferiore a ~170V 

Blocco 

Luce estranea vvvvv

Legenda: 1Spento Giallo vVerde Rosso

Blocco per mancata accensioneNormale

Termostato

Motore

Trasf. d’accensione

Valvola 1° stadio

Fiamma 1° stadio

Valvola 2° stadio

Fiamma 2° stadio

Blocco

3s max.

3s max.40s40s 10s2s max. 2s max.

D4170

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello RS 310/EV O2 BLU Guide de démarrage rapide

Riello

Riello RS 64/M MZ Guide de démarrage rapide

Riello

Riello GS10 Guide de démarrage rapide

Riello

Riello RLS 1000/E MX Guide de démarrage rapide

Riello

Riello G3BF 490T53 Guide de démarrage rapide

Riello

Riello 809 T80 Guide de démarrage rapide

Riello

Riello RIELLO 40 F20 1/230/50 Guide de démarrage rapide

Riello

Riello RL 70 Guide de démarrage rapide

Riello

Riello RS 68/E ULX Guide de démarrage rapide

Riello

Riello RDB 2.2 BX 12 - 18 DGT Guide de démarrage rapide

Riello

Riello RS 300/M BLU FS1 Guide de démarrage rapide

Riello

Riello G20S Guide de démarrage rapide

Riello

Riello RL 190 Guide de démarrage rapide

Riello

Riello Gulliver BS1/M Guide de démarrage rapide

Riello

Riello RLS Series Guide de démarrage rapide

Riello

Riello G10 Guide de démarrage rapide

Riello

Riello FS20 G.T. Guide de démarrage rapide

Riello

Riello 40 GS3 Guide de démarrage rapide

Riello

Riello RS 1000/E C01 Guide de démarrage rapide

Riello

Riello RS 68/M BLU Guide de démarrage rapide

Riello

Riello 629 T80 Manuel de la liste des pièces

Riello

Riello GI/EMME 1400 Guide de démarrage rapide

Riello

Riello 20068219 Guide de démarrage rapide

Riello

Riello RDB3 CF 489T50 Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
