Riello RS5 Guide de démarrage rapide

20020956 (1) - 02/2010

Istruzioni per installazione, uso e manutenzione

Installation, use and maintenance instructions

Bruciatore di gas ad aria soffiata

Forced draught gas burner

CODICE - CODE MODELLO - MODEL TIPO - TYPE

20019993 RS5 920T2

Funzionamento monostadio

One stage operation

20020956 1I

INDICE

1. DESCRIZIONE DEL BRUCIATORE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

1.1 Materiale a corredo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

1.2 Accessori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2. DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.1 Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.2 Dimensioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.3 Campi di lavoro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3. INSTALLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3.1 Posizione di funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3.2 Fissaggio alla caldaia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3.3 Rampa gas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.4 Alimentazione elettrica rampa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.5 Linea di alimentazione gas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.6 Collegamenti elettrici. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4. FUNZIONAMENTO. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.1 Regolazione della combustione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.2 Regolazione testa di combustione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.3 Regolazione serranda aria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4.4 Posizionamento sonda elettrodo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4.5 Controllo della combustione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

4.6 Pressostato aria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

4.7 Sbocco apparecchiatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

5. MANUTENZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

5.1 Diagnostica visiva apparecchiatura. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

6. ANOMALIE / RIMEDI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

6.1 Difficoltà di avviamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

7. AVVERTENZE E SICUREZZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

7.1 Identificazione bruciatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

7.2 Regole fondamentali di sicurezza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

20020956 2I

1. DESCRIZIONE DEL BRUCIATORE

Bruciatore di gas con funzionamento monostadio.

1.1 MATERIALE A CORREDO

Flangia con schermo isolante. . . . . . N° 1 Viti e dadi per flangia di fissaggio alla caldaia . . . N° 4

Vite e dado per flangia N° 1 Spina 7 poli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1

Collegamento sblocco remoto . . . . . . N° 1

1.2 ACCESSORI

KIT ROTAZIONE MULTIBLOC

E’ disponibile un kit speciale che consente di installare il bruciatore ruotato di 180°, come raffigurato a

pagina 5 nella posizione 5 del paragrafo “3.1 POSIZIONE DI FUNZIONAMENTO”. Tale kit garantisce il cor-

retto funzionamento della valvola della rampa gas.

Il kit deve essere installato in conformità alle leggi e alle normative locali.

610

Il bruciatore risponde al grado di protezione IP X0D (IP 40) secondo EN 60529.

Conforme alle Direttive: CEM 89/336/CEE - 2004/108/CE, Bassa Tensione 73/23/CEE - 2006/95/CE e

Macchine 98/37/CEE.

Rampa gas conforme a EN 676.

Il bruciatore è omologato per funzionamento intermittente secondo la Normativa EN 676.

1– Pressostato aria

2– Presa 6 poli per rampa

3– Apparecchiatura

4– Pulsante di sblocco con segnalazione di blocco

5– Gruppo porta testa

6 – Presa di pressione

7 – Flangia con schermo isolante

8 – Gruppo regolazione serranda aria

9 – Servomotore serranda aria

10 –Motore

Fig. 1

D10158

20020956 3I

2. DATI TECNICI

2.1 DATI TECNICI

Per gas della famiglia 3 (GPL) richiedere kit a parte.

2.2 DIMENSIONI

TIPO 920T2

Potenza termica (1) 160 330 kW - 137.600 283.800 kcal/h

Gas naturale (Famiglia 2) Pci: 8 12 kWh/Nm3= 7000 10.340 kcal/Nm3

Pressione: min. 20 mbar - max. 100 mbar

Alimentazione elettrica Monofase, 230V ±10% ~50Hz

Motore 1,9A assorbiti - 2720 g/min. - 288 rad/s

Condensatore 8 F

Trasformatore d’accensione Primario 220-240V / 50/60 Hz – Secondario 15 kV - 25 mA

Potenza elettrica assorbita 0,43 kW

(1) Condizioni di riferimento: Temperatura 20°C - Pressione barometrica 1013 mbar – Altitudine 0 m s.l.m.

PAESE AT - IT - DK - CH GB - IE DE FR NL LU BE

CATEGORIA GAS II2H3B/P II2H3P II2ELL3B/P II2Er3P II2L3B/P II2E3B/P I2E(R)B,I3P

PRESSIONE

GAS

G20 H 20 –––

–– –

G25 L –25 20 – 25 25 –

G20 E ––20 20/25 ––20/25

503 225203

278300

300

150 150

216

170

200

218

45°

11 80,5

203

345

392

286

ø137

137

D4476

20020956 4I

2.3 CAMPO DI LAVORO, (secondo EN 676)

CALDAIE DI PROVA

Il campo di lavoro è stato ottenuto su caldaie di prova secondo norma EN 676.

CALDAIE COMMERCIALI

L’abbinamento bruciatore-caldaia non pone problemi se la caldaia è conforme alla norma EN 303 e le

dimensioni della sua camera di combustione sono prossime a quelle previste nella norma EN 676.

Se invece il bruciatore viene abbinato ad una caldaia commerciale non conforme alla norma EN 303 o con

dimensioni della camera di combustione nettamente più piccole di quelle indicate nella norma EN 676, con-

sultare i costruttori.

CORRELAZIONE TRA PRESSIONE DEL GAS E POTENZIALITÀ

Per avere la massima potenzialità occorrono 9,9 mbar misurati al manicotto (M2, vedi cap. 3.5, pag. 6) con

camera di combustione a 0 mbar e gas G20 – Pci = 10 kWh/m3(8.570 kcal/m3).

130.000 290.000

kW150

Potenza termica

kcal/h

2,4

0,8

Pressione in camera di

combustione – mbar

D6231

170 190 210 230 250 270 290 310 350

1,6

170.000 210.000 250.000

4,0

330

3,2

130.000 290.000

kW150

Potenza termica

kcal/h

Pressione gas alla testa

di combustione in mbar

D6232 170 190 210 230 250 270 290 310 350

170.000 210.000 250.000

330

20020956 5I

3. INSTALLAZIONE

L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E

NORMATIVE LOCALI.

3.1 POSIZIONE DI

FUNZIONAMENTO

Il bruciatore è predisposto esclusi-

vamente per il funzionamento

nella posizione 1.

Le installazioni nelle posizioni 2, 3,

5, 6, 7 non garantiscono la chiusura

della serranda aria in sosta.

L’installazione nella posizione 5é

possibile solamente tramite il “Kit

rotazione MULTIBLOC” da ordi-

narsi separatamente. L’installa-

zione 4è vietata per motivi di

sicurezza.

3.2 FISSAGGIO ALLA CALDAIA

Per installare il bruciatore alla caldaia è necessario effettuare le seguenti operazioni:

Allargare, se necessario, i fori dello schermo isolante (3, fig. 3).

Fissare alla portina della caldaia (1) la flangia (5) mediante le quattro viti (4) e (se necessario) i dadi (2)

interponendo lo schermo isolante (3) ma tenendo allentata una delle due viti superiori (4),(vedi fig. 2).

Infilare la testa di combustione del bruciatore nella flangia (5), stringere la flangia con la vite (6), quindi

bloccare la vite (4) rimasta allentata.

N.B.: Il bruciatore può essere fissato con la quota (A) variabile (vedi fig. 4). Assicurarsi comunque che la

testa di combustione attraversi tutto lo spessore della portina della caldaia.

D4450

1 2 3 4

5 6 7

Fig. 3

Fig. 4

225203

D5012

D6341

Fig. 2

SW1003

20020956 6I

3.3 RAMPA GAS, (secondo EN 676)

La rampa gas viene fornita a parte e per la sua regolazione vedere le istruzioni che l’accompagnano.

3.4 ALIMENTAZIONE ELETTRICA RAMPA

L’ingresso dei cavi di alimentazione della rampa gas può

avvenire alla destra oppure alla sinistra del bruciatore,

come illustrato nella figura 5.

In funzione della posizione d’entrata, si dovranno invertire lo

stringicavo con presa di pressione (1) e lo stringicavo (2).

Pertanto, é necessario verificare:

il corretto posizionamento dello stringicavo (1);

il corretto posizionamento del tubo in modo da evitare

strozzature e impedire il passaggio dell’aria al presso-

stato.

ATTENZIONE

Nel caso in cui fosse necessario, tagliare il tubo alla

misura desiderata.

3.5 LINEA DI ALIMENTAZIONE GAS

RAMPA GAS ATTACCHI IMPIEGO

TIPO CODICE INGRESSO USCITA

MBDLE 410 B01 3970549 Rp 1 1/4 Flangia 3 Gas naturale 200kW e GPL 160 330 kW

MBDLE 412 B01 3970550 Rp 1 1/4 Flangia 3 Gas naturale 300 kW

MBDLE 415 B01 3970558 Rp 1 1/2 Flangia 3 Gas naturale 300 kW

D7113

Fig. 5

Fig. 6

D5209

123M156748

1– Condotto arrivo gas

2– Saracinesca manuale (a carico dellíinstallatore)

3– Manometro pressione gas (a carico dellíinstallatore)

4– Filtro

5– Pressostato gas

6– Valvola di sicurezza

7– Stabilizzatore di pressione

8– Valvola di regolazione

M1 – Presa per la misurazione pressione di alimentazione

M2 – Presa per la misurazione pressione alla testa

20020956 7I

3.6 COLLEGAMENTI ELETTRICI

NOTE:

I bruciatori sono adatti per funzionamento intermittente.

Ciò significa che devono fermarsi almeno 1 volta ogni 24 ore per permettere all’apparecchiatura elettrica di

effettuare un controllo della propria efficienza all’avviamento. Normalmente l’arresto del bruciatore viene

assicurato dal termostato limite (TL) della caldaia. Se così non fosse, è necessario applicare in serie a (TL)

un interruttore orario che provveda all’arresto del bruciatore almeno una volta ogni 24 ore.

COLLAUDO

Verificare l’arresto del bruciatore aprendo i termostati.

Verificare il blocco del bruciatore in funzionamento aprendo il connettore (CN1) inserito nel filo rosso della sonda, po-

sto all’esterno dell’apparecchiatura.

Legenda

LME – Apparecchiatura

C– Condensatore

CN1 – Connettore sonda

XSM – Connettore

Q2 – Interruttore sezionatore

M– Motore

PA – Pressostato aria

PG – Pressostato gas min.

SM – Servomotore serranda aria

ION – Sonda ionizzazione

S3 – Segnalazione blocco (230V - 0,5 A max)

XTM – Terra bruciatore

TA – Trasformatore

TL – Termostato limite

TS – Termostato di sicurezza

Y– Valvola di sicurezza V10 + Valvola di regolazione V11

XP6 – Presa 6 poli

XP7 – Presa 7 poli

h1 –Contaore

IN – Interruttore elettrico per arresto manuale bruciatore

Non scambiare il neutro con la fase, rispettare esattamente lo schema indicato ed ese-

guire un buon collegamento di terra.

La sezione dei conduttori deve essere di min. 1 mm2. (Salvo diverse indicazioni di norme e

leggi locali).

I collegamenti elettrici eseguiti dall’installatore devono rispettare le norme vigenti nel paese.

Tutte le operazioni di installazione, manutenzione e smontaggio devono assolutamente essere ese-

guite con rete elettrica staccata.

L’installazione del bruciatore deve essere effettuata da personale abilitato, secondo quanto riportato

nel presente manuale ed in conformità alle norme e disposizioni di legge vigenti.

ATTENZIONE

PERICOLO

ATTENZIONE

20020956 8I

Fig. 7

- CN1

T6A

20020956 9I

4. FUNZIONAMENTO

POTENZA ALL’ACCENSIONE

L’accensione deve avvenire a potenza ridotta e

non superiore ai 120 kW.

Per misurare la potenza all'accensione:

– Scollegare il connettore (CN1) sul cavo della son-

da di ionizzazione (vedi collegamenti elettrici a

pag. 7); il bruciatore si accende e va in blocco

dopo il tempo di sicurezza (3s).

– Eseguire 10 accensioni con blocchi consecutivi.

– Leggere al contatore la quantità totale di gas con-

sumata. Questa quantità dovrà essere uguale o

inferiore a:

0,10 Nm3 per G20 (gas naturale H);

0,10 Nm3 per G25 (gas naturale L);

0,03 Nm3 per G31 (GPL).

4.1 REGOLAZIONE DELLA COMBU-

STIONE, (vedi fig. 8)

In conformità con la Direttiva Rendimento 92/42/CEE,

l’applicazione del bruciatore alla caldaia, la regola-

zione e il collaudo, devono essere eseguiti nell’osser-

vanza del manuale d’istruzione della caldaia stessa,

compreso il controllo della concentrazione di CO e

CO2nei fumi, della loro temperatura e di quella me-

dia dell’acqua della caldaia.

A seconda della portata richiesta dalla caldaia va de-

finita la regolazione della testa di combustione e la

regolazione della serranda aria.

Il bruciatore lascia la fabbrica tarato per la mini-

ma potenza.

4.2 REGOLAZIONE TESTA DI COMBU-

STIONE

Dipende dalla portata del bruciatore e si esegue ruo-

tando in senso orario o antiorario la vite di regolazio-

ne (6) fino a che la tacca incisa sulla staffa di

regolazione (2) coincide con il piano esterno del

gruppo testa (1).

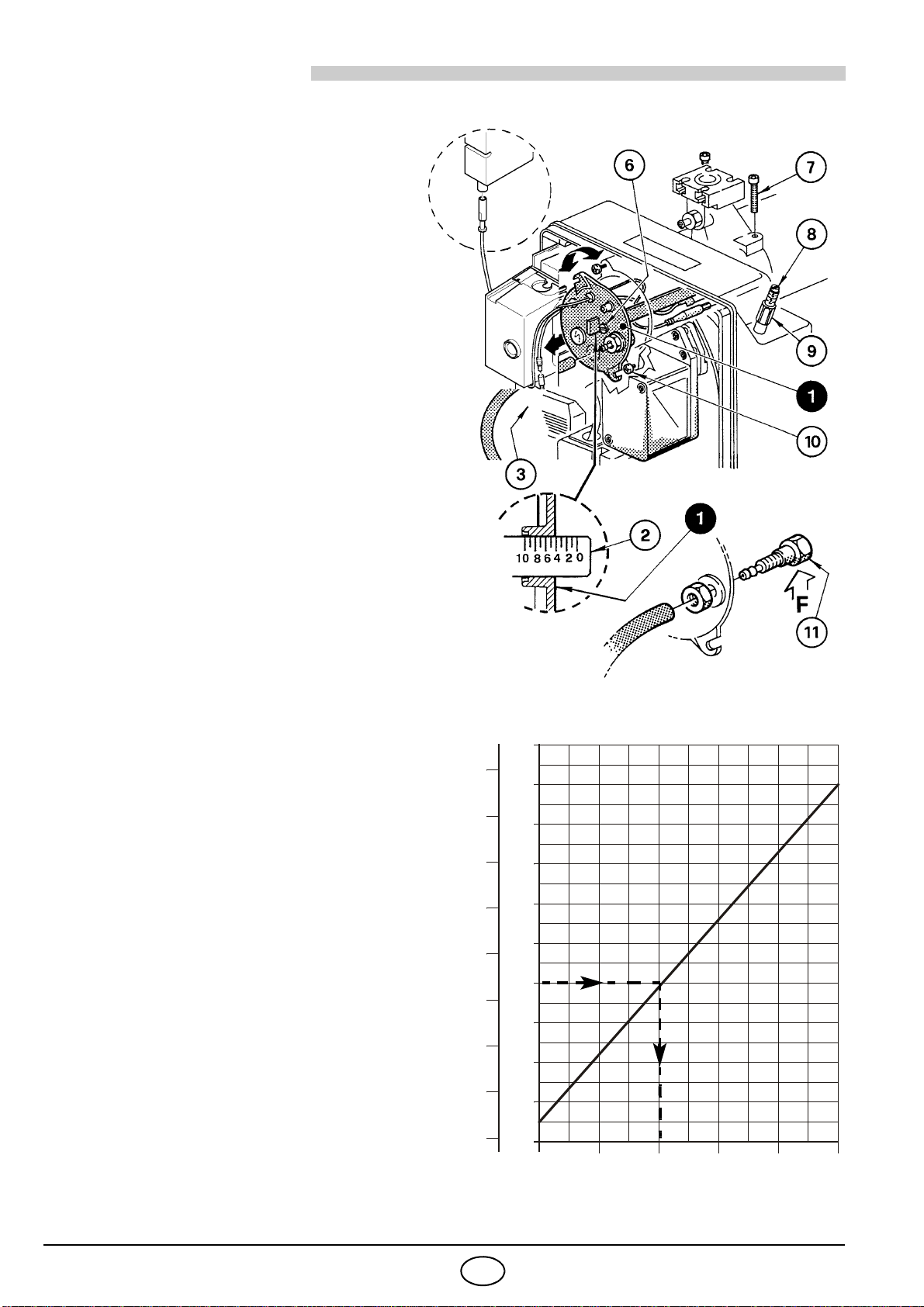

Nello schizzo di fig. 8, la testa è regolata per una

portata di 230 kW. La tacca 4della staffa di regola-

zione coincide con il piano esterno del gruppo testa

come indicato sul diagramma.

Esempio:

Il bruciatore è installato in una caldaia da 210 kW.

Considerando un rendimento del 90% il bruciatore

dovrà erogare circa 230 kW. Dal diagramma risulta

che per questa potenzialità la regolazione va effettua-

ta sulla tacca 4.

NOTA

Il diagramma è orientativo; per garantire le migliori

prestazioni del bruciatore si consiglia di regolare la

testa in funzione delle esigenze richieste dal tipo di

caldaia.

D10160

210,000

150,000

290,000

190,000

170,000

130,000

kcal/h kW

08246 Tacca

150

190

210

250

270

290

310

330

170

230

350

D6235

230,000

250,000

270,000

Fig. 8

Autres manuels pour RS5

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello BG7.1D Guide de démarrage rapide

Riello

Riello RG2 TL Guide de démarrage rapide

Riello

Riello DB4SMC01 AO FS1 T150 Guide de démarrage rapide

Riello

Riello DB3 SM C01 TC FS1 A0 T250 Guide de démarrage rapide

Riello

Riello 40 FS20D Guide de démarrage rapide

Riello

Riello RS 68/E LN Guide de démarrage rapide

Riello

Riello GI/EMME 300 Guide de démarrage rapide

Riello

Riello G5RK Guide de démarrage rapide

Riello

Riello BS1D Guide de démarrage rapide

Riello

Riello RDB1R GRANT MILTON 20 kW Guide de démarrage rapide

Riello

Riello RS 28/M Guide de démarrage rapide

Riello

Riello G200 Instructions d'installation

Riello

Riello RS 1000/EV BLU Guide de démarrage rapide

Riello

Riello RL 70 Guide de démarrage rapide

Riello

Riello 40 FS8 TL Guide de démarrage rapide

Riello

Riello RLS 120/EV MX TC FS2 Manuel utilisateur

Riello

Riello RX 350 S/P Guide de démarrage rapide

Riello

Riello G3BF 490T53 Guide de démarrage rapide

Riello

Riello 484 LD2X Guide de démarrage rapide

Riello

Riello RS 28/M Guide de démarrage rapide

Riello

Riello RL 190/M Guide de démarrage rapide

Riello

Riello DB 4 SM C03 A0 TC FS1 FB T150 Guide de démarrage rapide

Riello

Riello Riello 40 GS5 LME Guide de démarrage rapide

Riello

Riello RL 70/M Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
