Riello 466 M1 Guide de démarrage rapide

Istruzioni per installazione, uso e manutenzione

Montage und Bedienungsanleitung

Instructions pour installation, utilisation et entretien

Installation, use and maintenance instructions

2915842 (6) - 12/2021

Bruciatori di nafta

Heizölbrenner

Brûleurs à fioul lourd

Heavy oil burners

CODICE

CODE

MODELLO - MODELL

MODELE - MODEL

TIPO - TYP

TYPE

3436833 PRESS 140 T/N 466 M1

3436834 PRESS 140 T/N 466 M1

2915842 1I

INDICE

1. DESCRIZIONE DEL BRUCIATORE . . . . . . 1

2. DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . 2

2.1 Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . 2

2.2 Dati elettrici . . . . . . . . . . . . . . . . . . . . . . . . 2

2.3 Materiale a corredo . . . . . . . . . . . . . . . . . . 2

2.4 Dimensioni . . . . . . . . . . . . . . . . . . . . . . . . . 4

2.5 Campo di lavoro. . . . . . . . . . . . . . . . . . . . . 4

3. INSTALLAZIONE. . . . . . . . . . . . . . . . . . . . 5

3.1 Impianti alimentazione olio combustibile . . . . 5

3.2 Impianto elettrico . . . . . . . . . . . . . . . . . . . . 6

3.3 Collegamenti elettrici . . . . . . . . . . . . . . . . . 7

4. FUNZIONAMENTO . . . . . . . . . . . . . . . . . . 8

4.1 Scelta degli ugelli . . . . . . . . . . . . . . . . . . . 8

4.2 Pressione della pompa . . . . . . . . . . . . . . . 8

4.3 Regolazione testa di combustione. . . . . . . . . 8

4.4 Regolazione serrande . . . . . . . . . . . . . . . . . . 9

4.5 Posizionamento elettrodi . . . . . . . . . . . . . . . . .9

4.6 Regolazione temperatura di polverizzazione 10

4.7 Programma di avviamento . . . . . . . . . . . . . .11

4.8 Funzionamento tristadio . . . . . . . . . . . . . . . .11

4.9 Diagnostica programma di avviamento . . . . .11

4.10 Diagnostica mal funzionamento . . . . . . . . . 12

1. DESCRIZIONE DEL BRUCIATORE

Bruciatore di nafta con funzionamento monostadio, bistadio, tristadio.

D2730

OIl bruciatore risponde al grado di protezione IP 40 secondo EN 60529.

OBruciatore con marcatura CE in conformità alle Direttive CEE: CEM 2014/30/UE, Bassa Tensione

2014/35/UE e Macchine 2006/42/UE.

1 - Raccordo di aspirazione

2 - Raccordo di ritorno

3 - Motorino apriserranda

4- Regolatore pressione pompa

5 - Attacco manometro (G1/8)

6 - Attacco vacuometro (G1/2)

7 - Pulsante di sblocco telesalvamotore

8- Quadro comandi elettrici

9 - Passacavi

10 - Pulsante di sblocco apparecchiatura con 

segnalazione di blocco

11 -Termostato di regolazione

12 - Vite regolazione testa di combustione

13 - Morsettiera

14 - Trasformatore d’accensione

15 - Filtro

16 - Gruppo valvole

17 - Manometro

18 - Segnalazioni luminose

19 - Commutatore

20 - Termostato di minima

21 - Termostato di massima

22 - Temporizzatore

Fig. 1

2915842 2I

2. DATI TECNICI

2.1 DATI TECNICI

TIPO 466 M1

Potenza termica - Portata 320 ÷ 1600 kW – 28 ÷ 140 kg/h (vedi tabelle seguenti)

Combustibile Olio viscosità max. a 50° C 50 mm2/s (7° E)

con kit fino a 500 mm2/s (65° E)

Pompa 310 kg/h a 25 bar

2.2 DATI ELETTRICI

MOTORE IE3

Alimentazione elettrica Trifase, 230V ±10% ~50Hz senza neutro

400V ±10% ~50Hz con neutro

Motore rpm 2910

V230/400

W3000

A9,7/5,6

Trasformatore d’accensione Primario 2 A – Secondario 2 x 6,5 kV – 35 mA

Riscaldatori kW 14

Potenza elettrica assorbita kW 19

2.3 MATERIALE A CORREDO

Tubi flessibili . . . . . . . . . . . . . . . . . . . . . . . N° 2

Passacavi . . . . . . . . . . . . . . . . . . . . . . . . . N° 5

Schermo per flangia . . . . . . . . . . . . . . . . . . N° 1

Nipples . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 2

Viti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 4

Ugelli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 3

2915842 3I

FUNZIONAMENTO E POTENZA DEL BRUCIATORE

MONOSTADIO

Potenza termica - Portata

Minima Massima

kW kg/h kW kg/h

1° ugello: stadio solo di accensione 262 23 536 47

1° + 2° ugello: stadio di passaggio 536 47 1060 93

1° + 2° + 3° ugello: stadio di funzionamento 798 70 1595 140



BISTADIO

Potenza termica - Portata

Minima Massima

kW kg/h kW kg/h

1° ugello: stadio solo di accensione 262 23 536 47

1° + 2° ugello: 1° stadio di funzionamento 536 47 1060 93

1° + 2° + 3° ugello: 2° stadio di funzionamento 798 70 1595 140



TRISTADIO

Potenza termica - Portata

Minima Massima

kW kg/h kW kg/h

1° ugello: 1° stadio di funzionamento 319 28 536 47

1° + 2° ugello: 2° stadio di funzionamento 638 56 1060 93

1° + 2 °+ 3° ugello: 3° stadio di funzionamento 798 70 1595 140

ACCESSORI

KIT PROTEZIONE CONTRO I RADIODISTURBI: Cod. 3010386

In caso di installazione del bruciatore in ambienti particolari soggetti a radiodisturbi (emissione di segnali ol-

tre 10 V/m) a causa della presenza di INVERTER o in applicazioni dove le lunghezze dei collegamenti del

termostato superano i 20 metri, è disponibile un kit di protezione come interfaccia tra l’apparecchiatura e il

bruciatore.

2915842 4I

2.4 DIMENSIONI

D2731

Bruciatore

SPORGENZA TESTA DI COMBUSTIONE

Per la sporgenza della testa di combustione segui-

re le indicazioni fornite dal costruttore della caldaia.

Per caldaie con cassa fumo anteriore eseguire

una opportuna protezione in materiale refrattario

sulla parte della testa sporgente in camera di com-

bustione.

Ottenibile con distanziale da chiedere a parte.

890 213

323

433

796

396

467

ø 222

260

230

M14M14

230

260

225

Foratura piastra caldaia

D2732

2.5 CAMPO DI LAVORO (3 ugelli funzionanti)

Potenzialità bruciatore

Pressione in camera di

combustione – mbar

Quando il bruciatore funziona con un solo ugello, oppure con due, le condizioni di pressurizzazione sono

più favorevoli e non pongono problemi.

kg/h

D2709

limite

di sicurezza

Campo di lavoro:

2915842 5I

3. INSTALLAZIONE

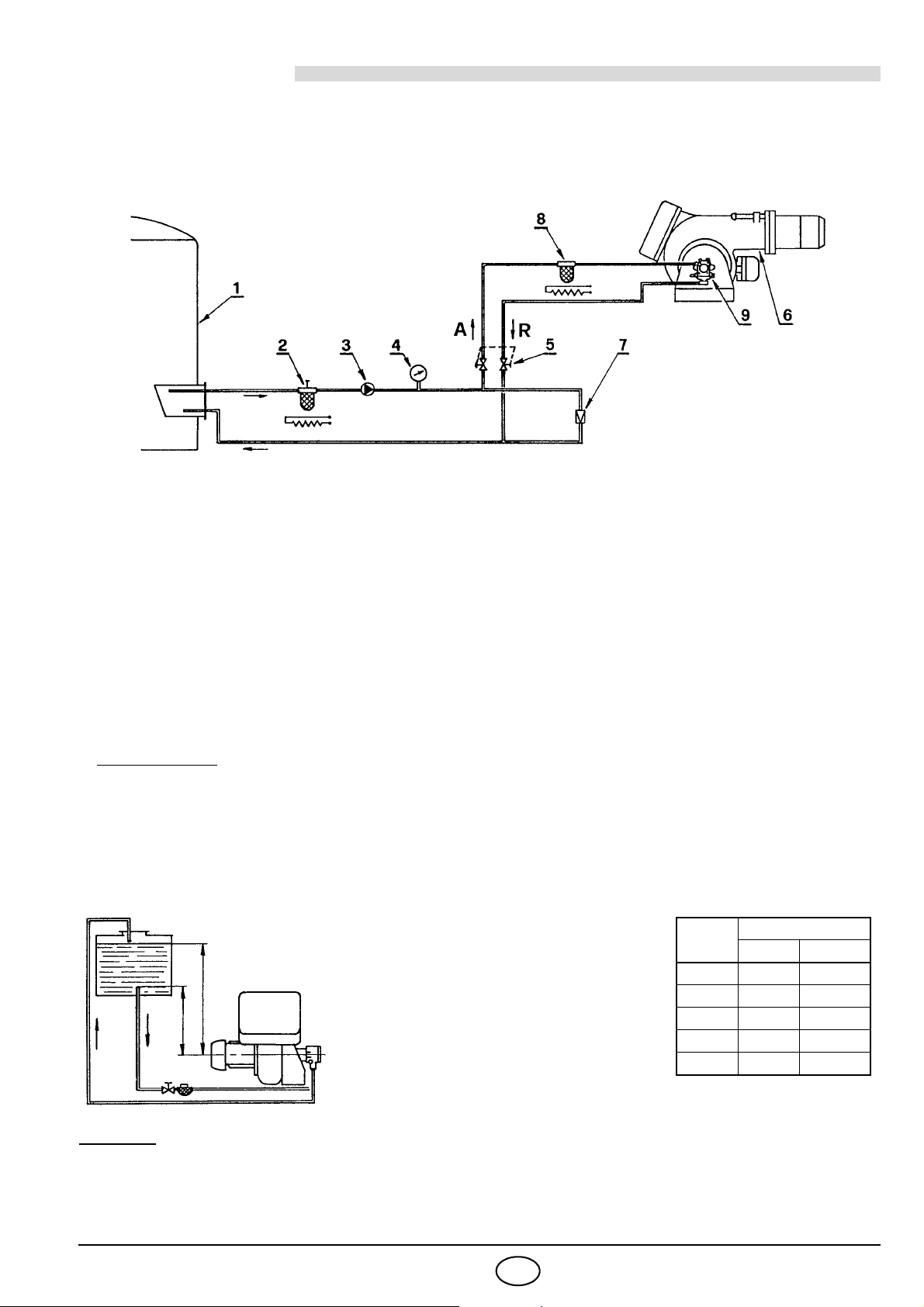

3.1 IMPIANTI ALIMENTAZIONE OLIO COMBUSTIBILE

IMPIANTO AD ANELLO

Per olio denso con viscosità fino a 50°E / 50°C.

1- Cisterna (riscaldata per olio denso) 6- Bruciatore (con kit per olio denso cod. 3000721)

2- Filtro (con resistenza per olio > 7°E / 50°C) 7- Regolatore di pressione

3- Pompa di trasferimento 8- Filtro (con resistenza per olio > 7°E / 50°C)

4- Manometro di controllo 9- Pompa bruciatore

5- Saracinesche per esclusione bruciatore 

(accoppiate)

D2734

NOTE IMPORTANTI

- Per agevolare il flusso di combustibile tutte le tubazioni devono essere opportunamente dimensionate, coiben-

tate e riscaldate (elettricamente o tramite vapore o acqua calda).

- La pompa di trasferimento dovrà avere una portata almeno doppia di quella della pompa del bruciatore.

Per più bruciatori alimentati dallo stesso anello la pompa di trasferimento dovrà avere una portata circa il 30%

in più della somma delle portate dei singoli bruciatori.

-Per l’avviamento: a bruciatore escluso tramite le saracinesche (5), far circolare combustibile nell’anello di ali-

mentazione. Una volta raggiunta una circolazione a regime, aprire le saracinesche ed alimentare regolarmente

il bruciatore.

IMPIANTO PER GRAVITÀ

Solo per olio leggero con viscosità max. 7°E / 50°C.

metri

L metri

ø 1” ø 1 1/4”

0210

0,5 3 11

1412

1,5 5 13

2614

Innesco pompa:

allentare il tappo dall’attacco vacuometro

(6, Fig. 1) ed attendere la fuoriuscita del

combustibile.

H: Dislivello

L: Lunghezza del tubo di aspirazione

D2735

max. 10m

Attenzione:

accertarsi, prima di mettere in funzionamento il bruciatore, che il tubo di ritorno non abbia occlusioni. Un even-

tuale impedimento provocherebbe la rottura dell’organo di tenuta della pompa.

2915842 6I

3.2 IMPIANTO ELETTRICO DEL BRUCIATORE (eseguito in fabbrica)

CMV Contattore motore ventilatore

CR Contattore preriscaldatore

CO Commutatore

FR Sensore fiamma

L1 Segnalazioni di 1° stadio

L2 Segnalazioni di 2° stadio

L3 Segnalazioni di 3° stadio

MB Morsettiera bruciatore

MV Motore ventilatore

RMO Apparecchiatura elettrica

RT Relé termico

SSerbatoio preriscaldatore

SM Servomotore

SO Sonda PT100

TA Trasformatore d’accensione

TB Terra bruciatore

TE Termoregolatore

Tm Termostato min.

TM Termostato max.

TP Temporizzatore

V1 Valvola 1° stadio

V2 Valvola 2° stadio

V3 Valvola 3° stadio

VS Valvola di sicurezza

D2618

D2737

D2738

COLLEGAMENTI SONDA

AL TERMOREGOLATORE

SCHEMA

COMMUTATORE

Marrone

Blu

Nero

2915842 7I

3.3 COLLEGAMENTI ELETTRICI ALLA MORSETTIERA (a cura dell’installatore)

NOTE:

Verificare il blocco oscurando il sensore fiamma, dopo aver tolto il coperchio della mensola.

ATTENZIONE ALTA TENSIONE

Questo modello lascia la fabbrica previsto per alimentazione 400V.

Se l’alimentazione é 230V, cambiare il collegamento del motore e del serbatoio (da stella a triangolo) e la

taratura del relè termico.

NOTA 

Negli impianti in cui le lunghezze dei collegamenti dei termostati siano superiori a 20 metri, oppure l’ambiente

in cui si trova il bruciatore sia particolarmente disturbato da interferenze elettromagnetiche (maggiore 10 v/m)

è necessario inserire il kit interfaccia-relè codice 3010386.

HSegnalazione di blocco a distanza

IN Acceso-spento manuale (facoltativo)

MB Morsettiera bruciatore

PS Pulsante di sblocco

SA Allarme alta temperatura olio

D2619

TL Telecomando di limite

TS Telecomando di sicurezza

T2 Termostato di 2° stadio

T3 Termostato di 3° stadio

230V 400V

A Ampere T25 T25

B Ampere T50 T35

C mm22,5 2,5

D mm210 6

2915842 8I

4. FUNZIONAMENTO

4.1 SCELTA DEGLI UGELLI

AUGELLO

GPH 60°

Portata totale

kg/h 1°+2°+3°

1° 2° 3° 25 bar 28 bar

3,50 3,50 3,50 66 70

4,00 4,00 4,00 75 79

4,50 4,50 4,50 84 90

5,00 5,00 5,00 96 99

5,50 5,50 5,50 105 111

6,00 6,00 6,00 114 120

6,50 6,50 6,50 123 132

7,00 7,00 7,00 132 141

7,50 7,50 7,50 141 –

kg/h

n° tacche

D2742

BGPH 25 bar

kg/h

28 bar

kg/h

3,50 22 23,5

4,00 25 26,5

4,50 28 30

5,00 32 33

5,50 35 37

6,00 38 40

6,50 41 44

7,00 44 47

7,50 47 50

Stabilire per prima la massima portata desiderata con tutti e

tre gli ugelli funzionanti.

Sulla base della portata massima scegliere, nella tabella A,

la terna di ugelli necessaria.

Ugelli: 60° - Pressione pompa: 25 bar.

D2741

1°

2°3°

Se si desidera:

- modificare la pressione della pompa per variare la portata,

- comporre diversamente la terna degli ugelli,

- conoscere la portata in 1° e 2° stadio,

usare la tabella B.

4.2 PRESSIONE DELLA POMPA

La pressione della pompa è riferita a tre ugelli funzionanti.

Quando funzionano due ugelli, e più ancora un ugello solo,

la pressione sale automaticamente.

Pressione consigliata:

- Olio fluido: 25 bar

- Olio denso: 28 bar (vedi kit di trasformazione)

Le portate degli ugelli indicate in tabella sono nominali. 

La portata reale può variare rispetto a quella nominale del

±5%. La pompa lascia la fabbrica tarata a 25 bar.

4.3 REGOLAZIONE TESTA DI COMBUSTIONE

Infine, sulla base della portata massima ricavare, nel dia-

gramma C, la regolazione della testa di combustione.

La regolazione si effettua ruotando la vite A, fino a che la

tacca, rilevata dal diagramma, collima con il piano della

bussola B.

D2743

Tacca 6

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello 852T4 Guide de démarrage rapide

Riello

Riello RL 190/M TL Guide de démarrage rapide

Riello

Riello 40 FS10 Guide de démarrage rapide

Riello

Riello RDB2.2 GKD Guide de démarrage rapide

Riello

Riello RS 190/M Guide de démarrage rapide

Riello

Riello RS 1000/M BLU Manuel utilisateur

Riello

Riello RL 300/B MZ Guide de démarrage rapide

Riello

Riello RL Series Guide de démarrage rapide

Riello

Riello GAS 4 P/M Guide de démarrage rapide

Riello

Riello 40 FS5 Guide de démarrage rapide

Riello

Riello GS10 Guide de démarrage rapide

Riello

Riello RS 28/1 Manuel utilisateur

Riello

Riello Gulliver RG0.3 Guide de démarrage rapide

Riello

Riello RS 50/M MZ Instructions d'utilisation

Riello

Riello REG 35.3 Guide de démarrage rapide

Riello

Riello 20074141 Guide de démarrage rapide

Riello

Riello PRESS GV Series Manuel utilisateur

Riello

Riello RL 70/E Guide de démarrage rapide

Riello

Riello DB 12 LSE C13 A0 FS1 FR Guide de démarrage rapide

Riello

Riello RS 300/P BLU Guide de démarrage rapide

Riello

Riello DB 4 SM C03 A0 TC FS1 FB T150 Guide de démarrage rapide

Riello

Riello P 140P/NA Guide de démarrage rapide

Riello

Riello RL 190 Guide de démarrage rapide

Riello

Riello G5 Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
