Riello 40 Series Guide de démarrage rapide

2903360 (3) - 12/2013

Istruzioni per installazione, uso e manutenzione

Montage und Bedienungsanleitung

Instructions pour installation, utilisation et entretien

Installation, use and maintenance instructions

Bruciatori di gasolio

Öl-Gebläsebrenner

Brûleurs fioul domestiques

Light oil burners

Funzionamento monostadio

Einstufiger Betrieb

Fonctionnement à 1 allure

One stage operation

CODICE - CODE MODELLO - MODELL - MODEL

MODELE TIPO - TYP - TYPE

3452030 G7 705M1

20006157 G10 706M1

1 2903360

DATI TECNICI

Bruciatore con marcatura CE in conformità alle Direttive CE:

Compatibilità Elettromagnetica 2004/108/EC, Bassa Tensione 2006/95/EC, Macchine 2006/42/EC.

Il bruciatore risponde al grado di protezione IP 40 secondo EN 60529.

TIPO 705M1 706M1

Potenza termica 29 ÷ 69 kW 54 ÷ 120 kW

Portata 2,45 ÷ 5,8 kg/h 4,5 ÷10 kg/h

Combustibile Gasolio, viscosità max. a 20 °C: 4 ÷ 6 mm2/s

Kerosene, viscosità max. a 20 °C: 1,6 ÷ 6 mm2/s

Alimentazione elettrica 24V D.C ±2 V

Motore Corrente di funzionamento 11,5A – 2800 rpm

Trasformatore d’accensione Secondario 8 kV – 16 mA

Pompa Gasolio, pressione massima 15 bar (218 psi)

Kerosene, pressione massima 10 bar (145 psi)

Potenza elettrica assorbita 0,3 kW

Temperatura minima ambiente 0 °C

Batteria Capacità minima 100 Ah

1–Ritorno

2– Aspirazione

3– Attacco manometro

4– Regolatore pressione pompa

5– Pulsante di sblocco con segnalazione di

blocco

6– Serranda aria

7– Viti fissa serranda

8– Vite di regolazione testa

9– Attacco vacuometro

D7817

Fig. 1

2903360 2

MATERIALE A CORREDO

CAMPO DI LAVORO

DIMENSIONI

Quantità Descrizione

Tubi flessibili con nipples

Flangia con schermo isolante

Viti e dadi per flangia

Gruppo manutenzione

Vite con due dadi per flangia

Pressione in camera di

combustione – mbar

Portata - kg/h

Potenza termica - kW

D8932

0,8

0,4

2345

30 6040 50

0,2

0,6

1,0

1,2

1,4

78910

80 90 100 110 120

706M1

705M1

Flangia Bruciatore

350 A295

298

230

45°

189

83 83

45°

140

170 D7818

TIPO A B

705 M1 76 89

706 M1 108 105

3 2903360

INSTALLAZIONE

FISSAGGIO ALLA CALDAIA

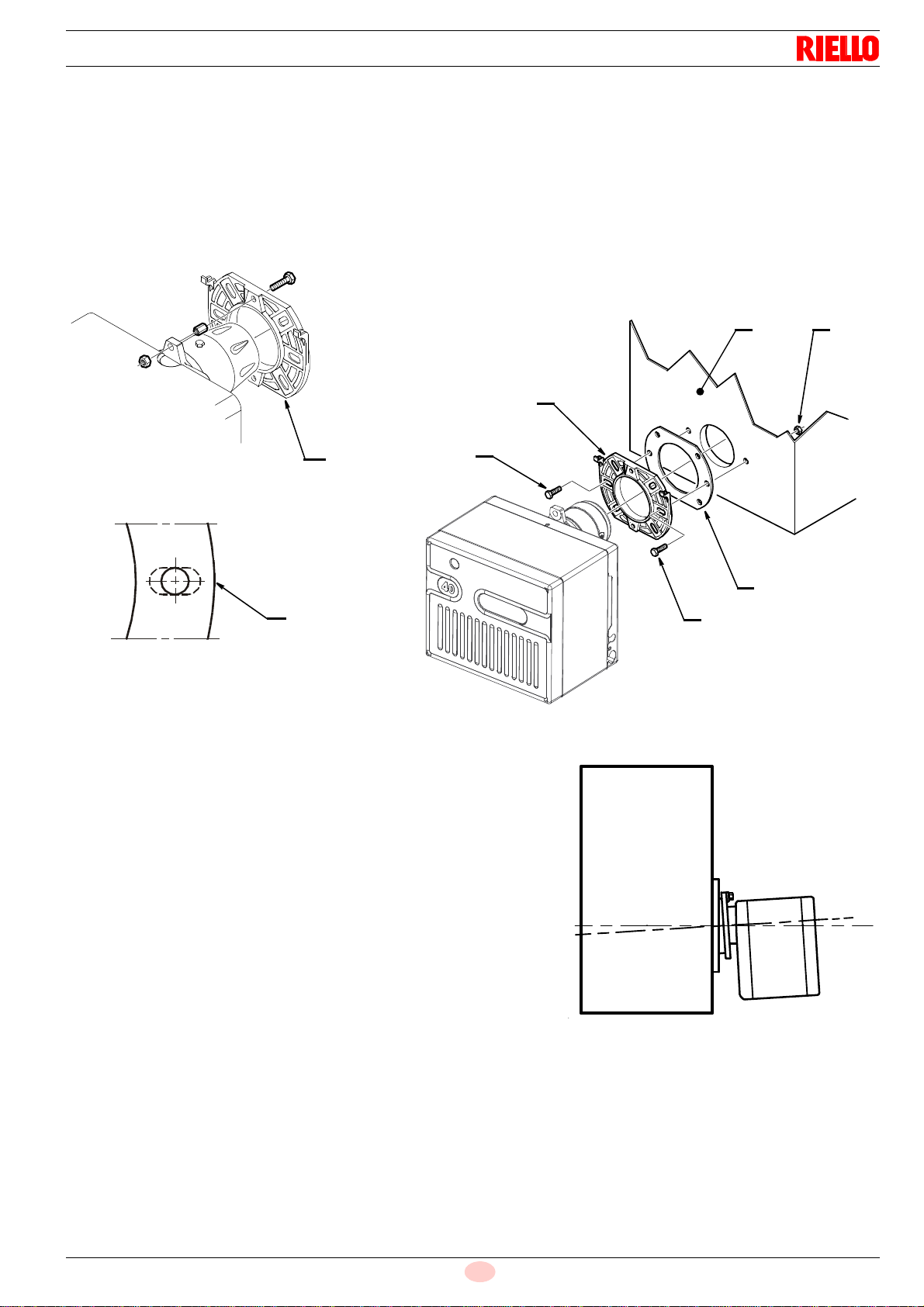

Inserire sulla flangia (1) la vite e i due dadi (vedi fig. 2).

Allargare, se necessario, i fori dello schermo isolante (5), (vedi fig. 3).

Fissare alla portina della caldaia (4) la flangia (1) mediante le viti (2) e (se necessario) i dadi (3) inter-

ponendo lo schermo isolante (5), (vedi fig. 4).

Verificare che il bruciatore una volta installato sia leg-

germente inclinato verso il basso. (Vedi fig. 5).

Il bruciatore è predisposto per ricevere i tubi di ali-

mentazione del gasolio da entrambi i lati.

D5012

Fig. 2

Fig. 3

E9022

D8058

Fig. 4

4 3

Fig. 5

D5572

2903360 4

IMPIANTI IDRAULICI

Attenzione: Accertarsi, prima di mettere in funzionamento il bruciatore, che il tubo di ritorno non abbia

occlusioni. Un eventuale impedimento provocherebbe la rottura dell’organo di tenuta della pompa.

Non si deve superare la depressione

max. di 0,4 bar (30 cm Hg). Oltre tale val-

ore si ha liberazione di gas dal combusti-

bile.

Si raccomanda che le tubazioni siano a

perfetta tenuta.

Negli impianti in depressione si con-

siglia di far arrivare la tubazione di ri-

torno alla stessa altezza della

tubazione di aspirazione. In questo ca-

so non è necessaria la valvola di fondo.

Se invece la tubazione di ritorno arriva

sopra il livello del combustibile la valvola

di fondo è indispensabile.

Questa soluzione è meno sicura della

precedente per la possibile mancanza di

tenuta della valvola.

INNESCO POMPA

Avviare il bruciatore ed attendere l’in-

nesco. Se avviene il blocco prima dell’ar-

rivo del combustibile, attendere 20

secondi almeno, poi ripetere l’operazione.

metri

Lmetri

ø i

8 mm ø i

10 mm

0,5

1,5

100

ATTENZIONE

La pompa è predisposta per funzionamento bitubo.

Per il funzionamento monotubo è necessario togliere la vite di by-pass (A),(vedi figura).

È necessario installare un filtro sulla linea di alimentazione del combustibile.

metri

Lmetri

ø i

8 mm ø i

10 mm

0,5

1,5

3,5

100

Hmax.4m

max. 4 m

min. 0.1 m

D5219

D5220

D5199

H= dislivello.

L= max. lunghezza del tubo di

aspirazione.

ø i = diametro interno del tubo. INNESCO POMPA

Allentare il tappo del vacuometro (9, fig. 1) e

attendere che il carburante fuoriesce.

5 2903360

COLLEGAMENTI ELETTRICI

123456

D5806

Blu

Termostato di sicurezza

Segnalazione di blocco

Morsettiera

apparecchiatura

Marrone

Nero

86 30

2345

16A

24 V DC

Termostato di regolazione

Lunghezza max.

Sezione min.

864

mm210 8 6

CAVO DI ALIMENTAZIONE

NON SCAMBIARE IL POSITIVO CON IL NEGA-

TIVO: questo scambio danneggia il funziona-

mento dell’apparecchiatura.

COLLEGAMENTI ELETTRICI EFFETTUATI

DALL’INSTALLATORE

La tensione di alimentazione deve essere misurato

al morsetto 1- 2(sulla morsettiera del bruciatore)

ed a bruciatore spento.

Valvola

Relè

(24V DC - 0.5A max.),

se richiesta

Motore

NOTA

– Per rimuovere l’apparecchiatura 2) dal brucia-

tore, allentare la vite A) e tirare verso la frec-

cia.

– La fotoresistenza è montata direttamente

nell’apparecchiatura (sotto il trasformatore di

accensione) su un supporto ad innesto rapido.

COLLAUDO

Verificare l’arresto del bruciatore aprendo i ter-

mostati.

D7830

1 Morsettiera bruciatore

2 Apparecchiatura

AVite

Morsettiera

bruciatore

2903360 6

REGOLAZIONE DELLA COMBUSTIONE

In conformità con la Direttiva Rendimento 92/42/CEE, l’applicazione del bruciatore alla caldaia, la

regolazione e il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della

caldaia stessa, compreso il controllo della concentrazione di CO e CO2nei fumi, della loro

temperatura e di quella media dell’acqua della caldaia.

A seconda della portata richiesta dalla caldaia vanno definiti: l’ugello, la pressione della pompa, la

regolazione della testa di combustione, la regolazione della serranda, secondo la tabella seguente. I

valori in tabella si riferiscono al 12,5% di CO2al livello del mare e di pressione "zero" nella camera di

combustione.

GASOLIO

Tipo

Ugello Pressione

pompa Portata

bruciatore Regolazione

testa Regolazione

serranda

GPH Angolo bar kg/h ± 4% Tacca Tacca

705M1

0,60 60°/80° 12 2,5 1 1,2

0,65 60°/80° 12 2,8 1,5 1,4

0,75 60° 12 3,1 2 1,8

0,85 60° 12 3,6 2,5 2,2

1,00 60° 12 4,3 3 2,6

1,10 60° 12 4,7 4 3

1,25 60° 12 5,3 5 3,5

Angolo: 60° nella maggior parte dei casi.

80° in caso di distacco di fiamma, durante accensioni a basse temperature.

706M1

1,10 60° 12 4,72 2 3

1,25 60° 12 5,37 2,5 3,4

1,50 60° 12 6,44 3 3,8

1,75 60° 12 7,51 4 4

2,00 60° 12 8,59 5 5

2,25 60° 12 9,66 6 6

7 2903360

KEROSENE

UGELLI CONSIGLIATI Monarch tipo R Delavan tipo W - B

Steinen tipo Q Danfoss tipo B - S

Danfoss tipo ES (solo per kerosene)

PRESSIONE

PER IL GASOLIO AUMENTARE LA PRESSIONE

8 bar: la pompa lascia la fabbrica tarata a questo valore, che è adatto solo per kerosene

10 bar: pressione massima per il kerosene.

12 bar: pressione adatto per il gasolio nella maggior parte dei casi

14 bar: migliora la ritenzione di fiamma, è quindi adatto per accensioni a basse temperature.

REGOLAZIONE TESTA

Va fatta all’atto del montaggio dell’ugello, con la

testa smontata.

Dipende dalla portata del bruciatore e si esegue

ruotando l’asta di regolazione fino a che il piano ter-

minale del boccaglio collima con la tacca indicata in

tabella.

Nello schizzo a lato la testa è regolata per una porta-

ta di 1,00 GPH a 12 bar (gasolio) oppure 1.25 GPH a

8 bar (kerosene).

La tacca 3dell’indicatore coincide con il piano ester-

no del boccaglio come indicato in tabella.

Tipo

Ugello Pressione

pompa Portata

bruciatore Regolazione

testa Regolazione

serranda

GPH Angolo bar kg/h ± 4% Tacca Tacca

705M1

0,85 60° 8 2,5 1 1,2

1,00 60° 8,5 3,0 0 2,6

1,10 60° 8 3,3 2 1,8

1,25 60° 8 3,7 3 2,2

1,35 60° 8 4,0 3,5 2,4

1,50 60° 8 4,4 4,5 2,7

1,75 60° 8 5,2 6 3,2

2,00 60° 8 5,8 6 4,2

706M1

1,50 60° 8 4,43 1,5 2,6

1,75 60° 8 5,17 2 2,9

2,00 60° 8 5,91 2,5 3,3

2,25 60° 8 6,64 3,5 3,5

2,50 60° 8 7,38 4 3,8

3,00 60° 8 8,86 5 5

3,00 60° 10 9,99 6 6

Per ugelli 2,50-3,00 GPH si consiglia di utilizzare, se possibile, coni pieni.

Boccaglio

Asta di

Indicatore

Piano terminale boccaglio

D6106

135 regolazione

2903360 8

REGOLAZIONE SERRANDA ARIA

La regolazione della portata d’aria si effettua agendo sulla

serranda (1), dopo aver allentato le viti (2).

Le impostazioni indicate in tabella si riferiscono al brucia-

tore con cofano metallico montato e la camera di combus-

tione con la depressione "zero".

Queste regolazioni sono puramente indicative.

Ogni installazione tuttavia, ha le proprie condizioni di lavoro

imprevedibili: effettiva portata ugello, pressione positiva o

negativa nella camera di combustione, necessità di eccesso

d'aria, ecc. Tutte queste condizioni possono richiedere una

diversa regolazione della serranda.

È importante tenere conto del fatto che l'uscita d'aria

del ventilatore varia a seconda se il bruciatore ha il

cofano montato o meno.

Pertanto si consiglia di procedere come segue:

– regolare la serranda come indicato in tabella;

– montare il coperchio, semplicemente mediante la vite superiore;

– controllare l’indice di fumosità;

– qualora risultasse necessario modificare l'uscita dell'aria, rimuovere il cofano svitando la vite,

regolare la serranda aria, rimontare il cofano e infine ricontrollare l’indice di fumosità.

REGOLAZIONE ELETTRODI

D5514

Attenzione:

Prima di smontare o montare l’ugello allentare la

vite (A) e spostare in avanti gli elettrodi.

TIPO B

705 M1 6,5 ± 0,5 mm

706 M1 4,5 ± 0,5 mm

4± 0.3 mm

D5288

ARRETRARE IL

PORTAELETTRODI

FINO A BATTUTA

Autres manuels pour 40 Series

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello BS2F Guide de démarrage rapide

Riello

Riello P 300 P/G Guide de démarrage rapide

Riello

Riello DB4 SE C03 A180 FS2 Guide de démarrage rapide

Riello

Riello F15 Guide de démarrage rapide

Riello

Riello 40 FS15 Guide de démarrage rapide

Riello

Riello RX 120 S/PV Guide de démarrage rapide

Riello

Riello 517T80 Guide de démarrage rapide

Riello

Riello RL 70 Guide de démarrage rapide

Riello

Riello RS 34/E MZ Guide de démarrage rapide

Riello

Riello 40 GS5 Guide de démarrage rapide

Riello

Riello RS 200/M BLU Guide de démarrage rapide

Riello

Riello RS 68/EV ULX Guide de démarrage rapide

Riello

Riello ENNE/EMME 1400 Manuel utilisateur

Riello

Riello RS BLU Series Guide de démarrage rapide

Riello

Riello RLS 28 Guide de démarrage rapide

Riello

Riello 464T2 Guide de démarrage rapide

Riello

Riello GI/EMME 1400 Instructions d'installation et d'utilisation

Riello

Riello RDB 2.2 BX 12 - 18 DGT Guide de démarrage rapide

Riello

Riello G5K Guide de démarrage rapide

Riello

Riello RS 250 MZ Guide de démarrage rapide

Riello

Riello F5 Guide de démarrage rapide

Riello

Riello 20015640 Manuel utilisateur

Riello

Riello 40 FS15 Guide de démarrage rapide

Riello

Riello RS 300/M BLU FS1 Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
