Riello Burners F20 Guide de démarrage rapide

2902401 (3)

Montage und Bedienungsanleitung

Manuel d’entretien

Istruzioni per installazione, uso e manutenzione

Installation, use and maintenance instructions

Instrucciones para la instalación, uso y mantenimiento

Bruciatore di gasolio

Öl-Gebläsebrenner

Brûleur ﬁoul

Oil burner

Quemador de gasóleo

CODICE - CODE

CÓDIGO MODELLO - MODELL - MODELE

MODEL - MODELO TIPO -TYP

TYPE

3747260 F20 472T58

3747265 F20

T.L.

472T58

Monostadio

Einstuﬁger Betrieb

Fonctionnement à 1 allure

One stage operation

Funcionamiento de una llama

2401

ITALIANO

DATITECNICI

■

Bruciatore con marcatura CE in conformità alle Direttive CEE:

CEM 89/336/CEE, Bassa Tensione 73/23/CEE, Macchine 98/37/CEE e Rendimento 92/42/CEE.

■

Il bruciatore risponde al grado di protezione IP 40 secondo EN 60529.

TIPO 472 T58

Portata - Potenza termica 95 ÷213 kW – 8 ÷18 kg/h

Combustibile Gasolio, viscosità 4

6 mm

/s a 20 °C

Alimentazione elettrica Monofase, 220V ± 10%

60Hz

Motore 2,15 A assorbiti – 3250 g/min – 340 rad/s

Condensatore 4

Trasformatore d’accensione Secondario 8 kV – 16 mA

Pompa Pressione: 8 ÷15 bar

Potenza elettrica assorbita 0,4 kW

1– Ritorno

2– Aspirazione

3– Attacco manometro

4– Regolatore pressione pompa

5– Attacco vacuometro

6– Viti ﬁssa serranda

7– Serranda aria

8– Vite di regolazione testa

9– Pulsante di sblocco con

segnalazione di blocco

10 –Flangia con schermi isolanti

MATERIALE A CORREDO

Quantità Descrizione

Tubi ﬂessibili con nipples

Flangia con due schermi isolanti

Viti e dadi per ﬂangia

Vite con due dadi per ﬂangia

Passacavo

Cerniera

(solo per cod. 3747260)

D5399

Fig. 1

123

2401

DIMENSIONI

CAMPO DI LAVORO

Flangia Bruciatore

350 299

160

45°

ø125

298

230

D5313

213

99 99

190

45°

CODICE

3747260 118

3747265 260

1,8

1,2

8 101214

90 110 230

D5282

130 150 170 190 210

0,6

16 18 20

Pressione in camera di

combustione – mbar

Portata di gasolio - kg/h

Potenza termica - kW

2401

FISSAGGIO ALLA CALDAIA

L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE

LEGGI E NORMATIVE LOCALI.

È indispensabile che tra la portina della

caldaia e la flangia del bruciatore siano in-

terposti i due schermi isolanti (10, fig. 1).

Questi schermi isolanti hanno quattro fori

che vanno eventualmente modificati come

in figura a lato. D5242

Fig. 2

Verificare che il bruciatore

una volta installato sia leg-

germente inclinato verso il

basso.

(Vedi fig. 2).

Il bruciatore è predisposto

per ricevere i tubi di ali-

mentazione del gasolio da

entrambi i lati. D5572

FISSAGGIO BRUCIATORE E

MONTAGGIO CERNIERA

S7385

2401

IMPIANTI IDRAULICI

ATTENZIONE:

Accertarsi, prima di mettere in funzionamento il bruciatore, che il tubo di ritorno

non abbia occlusioni. Un eventuale impedimento provocherebbe la rottura

dell’organo di tenuta della pompa.

Non si deve superare la depressione

max. di 0,4 bar (30 cm Hg). Oltre tale

valore si ha liberazione di gas dal

combustibile.

Si raccomanda che le tubazioni sia-

no a perfetta tenuta.

Negli impianti in depressione si

consiglia di far arrivare la tubazione

di ritorno alla stessa altezza della

tubazione di aspirazione. In questo

caso non è necessaria la valvola di

fondo.

Se invece la tubazione di ritorno arriva

sopra il livello del combustibile la val-

vola di fondo è indispensabile.

Questa soluzione è meno sicura della

precedente per la possibile mancanza

di tenuta della valvola.

INNESCO POMPA

Avviare il bruciatore ed attendere l’in-

nesco. Se avviene il blocco prima

dell’arrivo del combustibile, attendere

20 secondi almeno, poi ripetere l’ope-

razione.

È necessario installare un ﬁltro sulla linea di alimentazione del combustibile.

metri

L metri

ø i

8 mm ø i

10 mm

0,5

1,5

100

Importante: La pompa è predisposta per funzionamento bitubo.

Per il funzionamento monotubo è necessario togliere

la vite di by-pass (A). (Vedi ﬁgura a lato).

metri

L metri

ø i

8 mm ø i

10 mm

0,5

1,5

3,5

100

D5199

H= dislivello.

L= max. lunghezza del

tubo di aspirazione.

ø i = diametro interno del

tubo.

H max. 4 m

D5220

max. 4 m

min. 0.1 m

D5219

INNESCO POMPA

Allentare il tappo dell’attacco vacuometro (5, fig. 1,

pag. 1) ed attendere la fuoriuscita del gasolio.

2401

COLLEGAMENTI ELETTRICI

S7029

Marrone

Bianco

(50V)

Blu

Motore

Condensatore

Termostato di limite

Neutro

T6A

Nero

NOTE

– Sezione dei conduttori: min. 1 mm2.

(Salvo diverse indicazioni di norme e leggi locali).

– I collegamenti elettrici eseguiti dall’installatore

devono rispettare le norme vigenti nel paese.

– Per togliere l’apparecchiatura dal brucia-

tore; allentare la vite (A)

(vedi ﬁgura)

tirare nel senso della freccia.

– La fotoresistenza è montata direttamente

nell’apparecchiatura

(sotto il trasformatore di

accensione)

su un supporto ad innesto

rapido.

COLLAUDO

Verificare l’arresto del bruciatore aprendo i ter-

mostati.

ESEGUITO IN FABBRICA

220V ~60Hz

123456789

Blu

Marrone

Valvola

PERCORSO DEL CAVO ELETTRICO

1- Passacavo N- Neutro

2- Fissacavo L- Fase

3- Morsettiera - Terra bruciatore

D5228

Nero

ATTENZIONE

NON SCAMBIARE IL NEUTRO CON LA FASE

Termostato sicurezza

Segnalazione di blocco

a distanza (220V - 0,5A max.)

Morsettiera

apparecchiatura 530SE*

Interruttore

generale

2401 6I

REGOLAZIONE DELLA COMBUSTIONE

In conformità con la Direttiva Rendimento 92/42/CEE, l’applicazione del bruciatore alla caldaia, la

regolazione e il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della

caldaia stessa, compreso il controllo della concentrazione di CO e CO2nei fumi, della loro tempe-

ratura e di quella media dell’acqua della caldaia.

A seconda della portata richiesta dalla caldaia vanno definiti: l’ugello, la pressione della pompa, la

regolazione della testa di combustiobe e la regolazione della serranda, secondo la tabella seguente.

I valori indicati in tabella sono ottenuti su caldaie CEN (secondo EN 303).

Sono riferiti al 12,5% di CO2, al livello del mare e con temperatura ambiente e del gasolio a 20 °C.

UGELLI CONSIGLIATI : Monarch tipo R - PLP ; Delavan tipo B - W

Steinen tipo S - SS ; Danfoss tipo S - B

Angolo: 60° :Nella generalità dei casi. Particolarmente adatto per evitare lo

stacco di fiamma all’accensione.

45° : Per camere di combustione strette e lunghe.

PRESSIONE POMPA:12 bar - La pompa lascia la fabbrica tarata a tale valore

14 bar - Migliora l’aggancio fiamma all’elica. È quindi indicata per le

accensioni a basse temperature.

REGOLAZIONETESTA

Va fatta all’atto del montaggio

dell’ugello, con la testa smontata.

Dipende dalla portata del bruciatore e

si esegue ruotando l’asta di regola-

zione fino a che il piano terminale del

boccaglio collima con la tacca indi-

cata in tabella.

Nello schizzo a lato la testa è regolata

per una portata di 3,50 GPH a 12 bar.

La tacca 3,5 dell’indicatore coincide

con il piano esterno del boccaglio come

indicato in tabella.

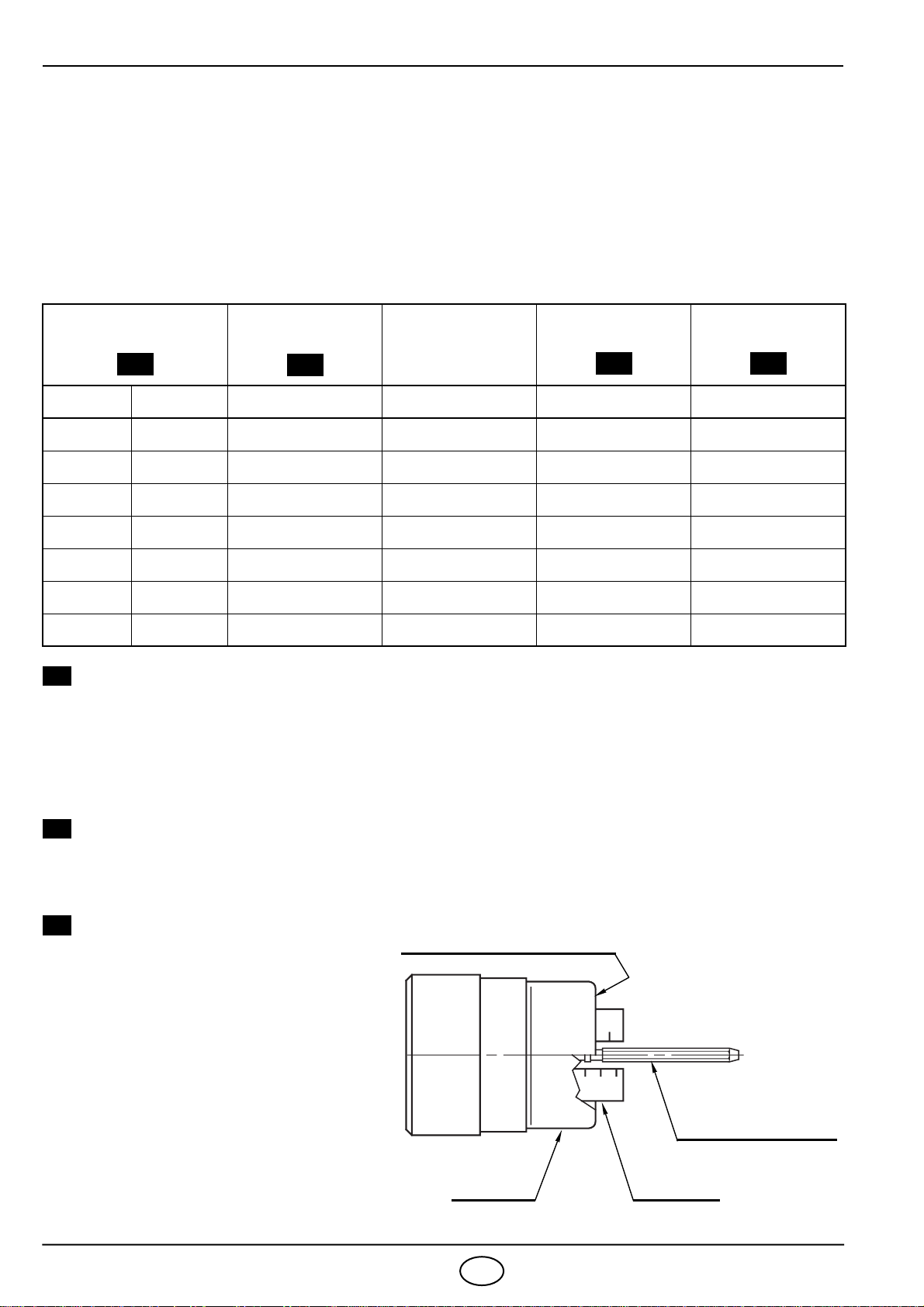

Ugello Pressione

pompa Portata

bruciatore Regolazione

testa Regolazione

serranda

GPH Angolo bar kg/h ± 4% Tacca Tacca

2,00 60° 12 8,0 1 2,2

2,25 60° 12 9,0 1,5 2,6

2,50 60° 12 10,0 2 2,8

3,00 60° 12 12,0 2,5 3,5

3,50 60° 12 14,0 3,5 4,0

4,00 60°/45° 12 16,1 5 5,5

4,50 60°/45° 12 18,0 6 6,5

123 4

D5284

Boccaglio

Asta di regolazione

Indicatore

Piano terminale boccaglio

135

2401 7I

REGOLAZIONE SERRANDA

I valori riportati in tabella servono per una prima taratura della serranda. Si riferiscono a bruciatore

con cofano montato e camera di combustione con depressione zero.

Questi valori vanno eventualmente ritoccati a seconda delle specifiche necessità dell’impianto in

modo da ottenere 1di bacharach.

REGOLAZIONE ELETTRODI

PROGRAMMA DI AVVIAMENTO DEL BRUCIATORE

AVVERTENZE PER EVITARE AL BRUCIATORE SURRISCALDAMENTI

ECCESSIVI O CATTIVA COMBUSTIONE

– All’arresto del bruciatore la canna fumaria deve rimanere aperta e attivare in camera di combu-

stione un tiraggio naturale.

Se la canna fumaria viene chiusa il bruciatore deve venire arretrato fino ad estrarre il boccaglio

dal focolare. Prima di questa operazione togliere tensione.

– Il locale dove il bruciatore funziona deve prevedere delle aperture idonee al passaggio dell’aria

necessaria alla combustione.

Per assicurarsi di ciò, controllare il numero di fumo dei gas di scarico con porte e finestre del

locale bruciatore chiuse.

– Se nel locale dove funziona il bruciatore vi sono aspiratori d’aria, accertarsi che esistano aper-

ture di entrata d’aria delle dimensioni sufficienti a garantire i ricambi desiderati; in ogni caso

fare attenzione che all’arresto del bruciatore gli aspiratori non richiamino i fumi caldi dai relativi

condotti attraverso il bruciatore.

ARRETRARE IL

PORTAELETTRODI

FINO A BATTUTA

Attenzione:

Prima di smontare o montare l’ugello

allentare la vite (A) e spostare in

avanti gli elettrodi.

4± 0,3 mm

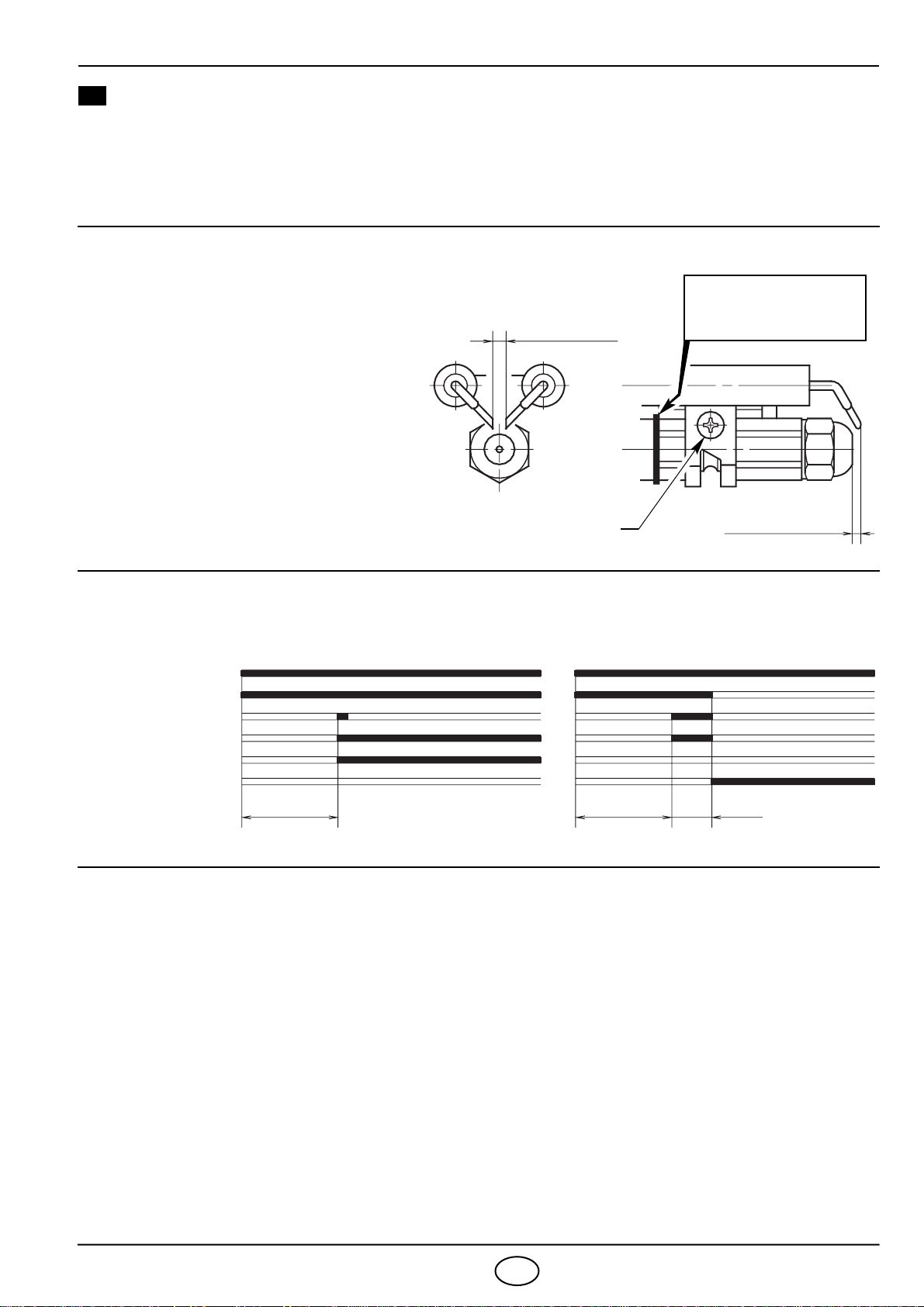

D6313 6,5 ±0,5 mm

Normale Blocco per mancata accensione

Termostato

Motore

Trasf. d’accensione

Valvola

Fiamma

Spia blocco ~12s D5229

~12s ~5s

Autres manuels pour F20

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Burners Brûleur

Riello Burners

Riello Burners Gulliver RG3 Guide de démarrage rapide

Riello Burners

Riello Burners RS BLU Series Guide de démarrage rapide

Riello Burners

Riello Burners RL 70/M Guide de démarrage rapide

Riello Burners

Riello Burners RL 190 Guide de démarrage rapide

Riello Burners

Riello Burners Gulliver RG5D Guide de démarrage rapide

Riello Burners

Riello Burners RS Series Guide de démarrage rapide

Riello Burners

Riello Burners MB 4 LE Series Guide de démarrage rapide

Riello Burners

Riello Burners RG2 377T1 Guide de démarrage rapide

Riello Burners

Riello Burners PRESS 45N Guide de démarrage rapide

Riello Burners

Riello Burners RDB 4.2 EUROSTAR 56/70 Band A Guide de démarrage rapide

Riello Burners

Riello Burners GAS 8 P/M Guide de démarrage rapide

Riello Burners

Riello Burners G3X Guide de démarrage rapide

Riello Burners

Riello Burners 40 Series Guide de démarrage rapide

Riello Burners

Riello Burners RIELLO 40 G20 Guide de démarrage rapide

Riello Burners

Riello Burners Gulliver RG5S Guide de démarrage rapide

Riello Burners

Riello Burners G5 Guide de démarrage rapide

Riello Burners

Riello Burners 3898530 Guide de démarrage rapide

Riello Burners

Riello Burners 377 T1 Guide de démarrage rapide

Riello Burners

Riello Burners CAMRAY5 150 Guide de démarrage rapide

Riello Burners

Riello Burners PRESS 100 N Guide de démarrage rapide

Riello Burners

Riello Burners RLS 28 Guide de démarrage rapide

Riello Burners

Riello Burners RS 160/M BLU Guide de démarrage rapide

Riello Burners

Riello Burners Gulliver RG1RKD Guide de démarrage rapide

Riello Burners

Riello Burners RIELLO 40 G10 Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

Riello

Riello RS 28/M Guide de démarrage rapide

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Riello

Riello RX 500 S/PV Mode d’emploi

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

Riello

Riello P 140 T/G Guide de démarrage rapide

AESYS

AESYS TurboFire II Manuel utilisateur

Riello

Riello RG1RKD Guide de démarrage rapide

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence
