MONTAGEANLEITUNG

v.17.02

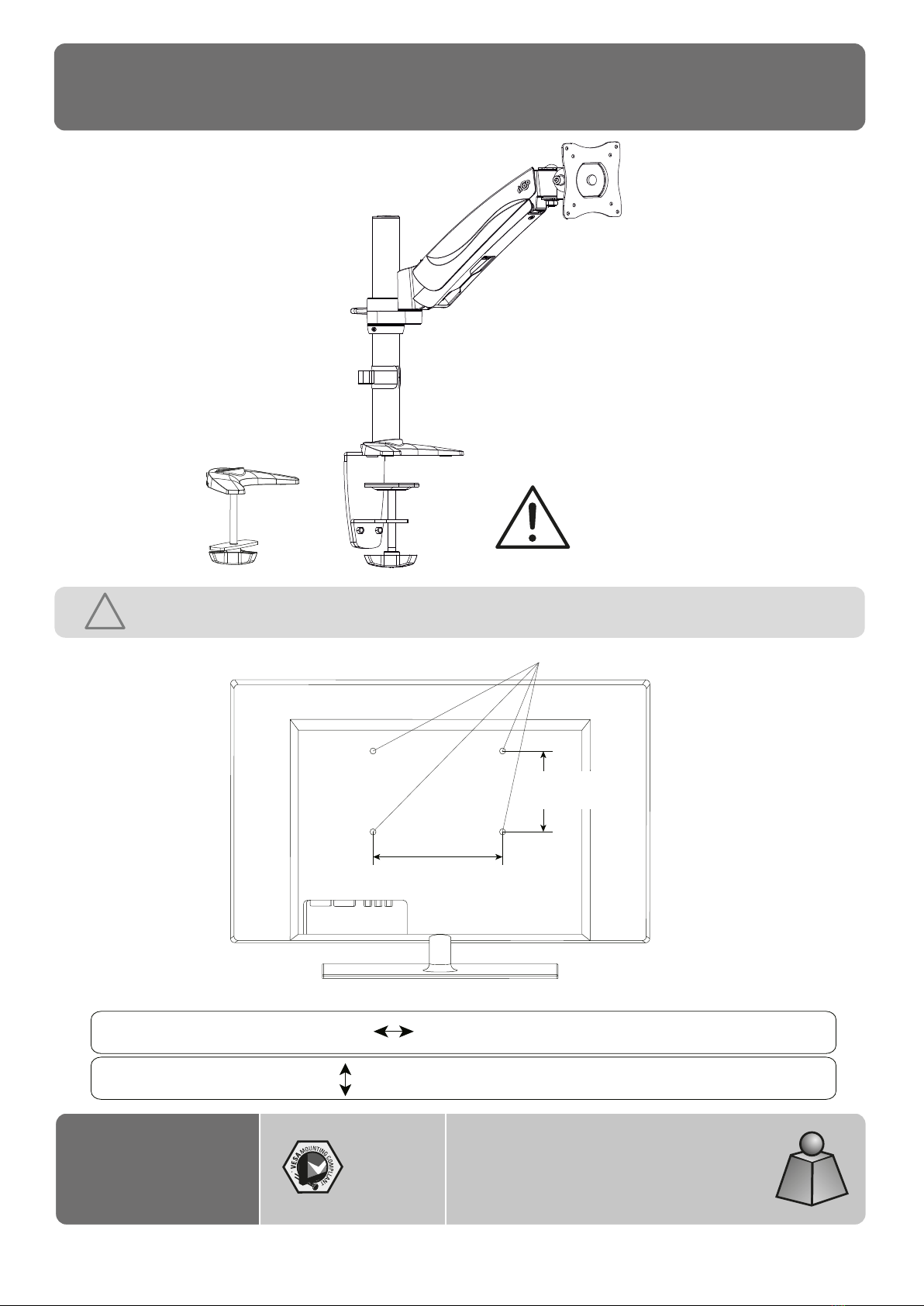

TV / Monitor Tischhalterung höhenverstellbar

ACHTUNG: NIEMALS DAS MAXIMAL

ZULÄSSIGE BELASTUNGSGEWICHT

ÜBERSCHREITEN. MISSACHTUNG

KANN ZU SACHSCHÄDEN ODER

SCHWEREN VERLETZUNGEN FÜHREN!

Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungs-

löchern an Ihrem Bildschirm!

Horizontal / Waagerecht

Vertikal /

Senkrecht

Diese Wandhalterung unterstützt folgende Lochabstände:

Horizontal / Wageerecht

Vertikal / Senkrecht

75mm, 100mm

VESA-Befestigungslöcher

Bildschirm Rückseite

TS2911

75x75

100x100

9kg

(19.8lbs)

MAX

2,5kg

(5,5lbs)

MIN ~

ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen.

WARNUNG

• Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche

in dieser Montageanleitung vorhanden sind, durchgelesen und verstanden haben. Wenn

Sie Fragen zu den Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren

Händler.

• Dieses Produkt darf NUR, wie in dieser Anleitung beschrieben, installiert und verwen-

det werden. Unsachgemäße Installation dieses Produkts kann Schäden verursachen

oder zu schweren Verletzungen führen.

• Dieser Artikel darf nur vom Fachpersonal montiert / installiert werden.

• Stellen Sie sicher, dass die Anbaufläche das Gesamtgewicht von diesem Produkt inkl.

aller angeschlossener Komponente sicher tragen kann.

• Verwenden Sie immer eine technische Vorrichtung oder lassen Sie sich von einer zweit-

en Person unterstützen, wenn Sie die Konstruktion oder angeschlossene Komponente

heben oder ausrichten möchten.

• Ziehen Sie die Schrauben fest an, jedoch nicht überziehen / überdrehen. Überziehung

der Schrauben kann zu Schäden an der Konstruktion führen und reduziert die

Haltbarkeit der gesamten Konstruktion.

• Dieses Produkt ist nur für den Innenbereich gedacht. Verwendung dieses Produkts im

Freien kann zu Produkt- und Personenschäden führen.

• Aufgrund zahlreicher Fernseh-Bauarten auf dem Markt, können wir unser

Bildschirm-Montagematerial für die Frontplatte nicht auf jedes Bildschirm-Modell abstim-

men. Deshalb kann es vorkommen, dass unsere mitgelieferten Schrauben, trotz Vielfalt,

für Ihren Fernseher eventuell zu kurz oder zu lang sein können. Wir bitten um Ihr

Verständnis, dass wir aufgrund vieler Bildschirm-Modelle bzw. -Hersteller nicht alle

Möglichkeiten abdecken können.

• Stellen Sie vor und während der Bildschirmmontage sicher, dass weder Sie noch ande-

re Personen verletzt werden und keine Gegenstände beschädigt werden. Holen Sie sich

im Zweifelsfall Beratung bei einem Fachmann.

• Stellen Sie ebenfalls sicher, dass Sie und eventuelle Mithelfer oder beauftragte

Personen vor der Montage die Montageanleitung, so wie diese Warnhinweise zur

Kenntnis genommen haben.

English

Deutsch

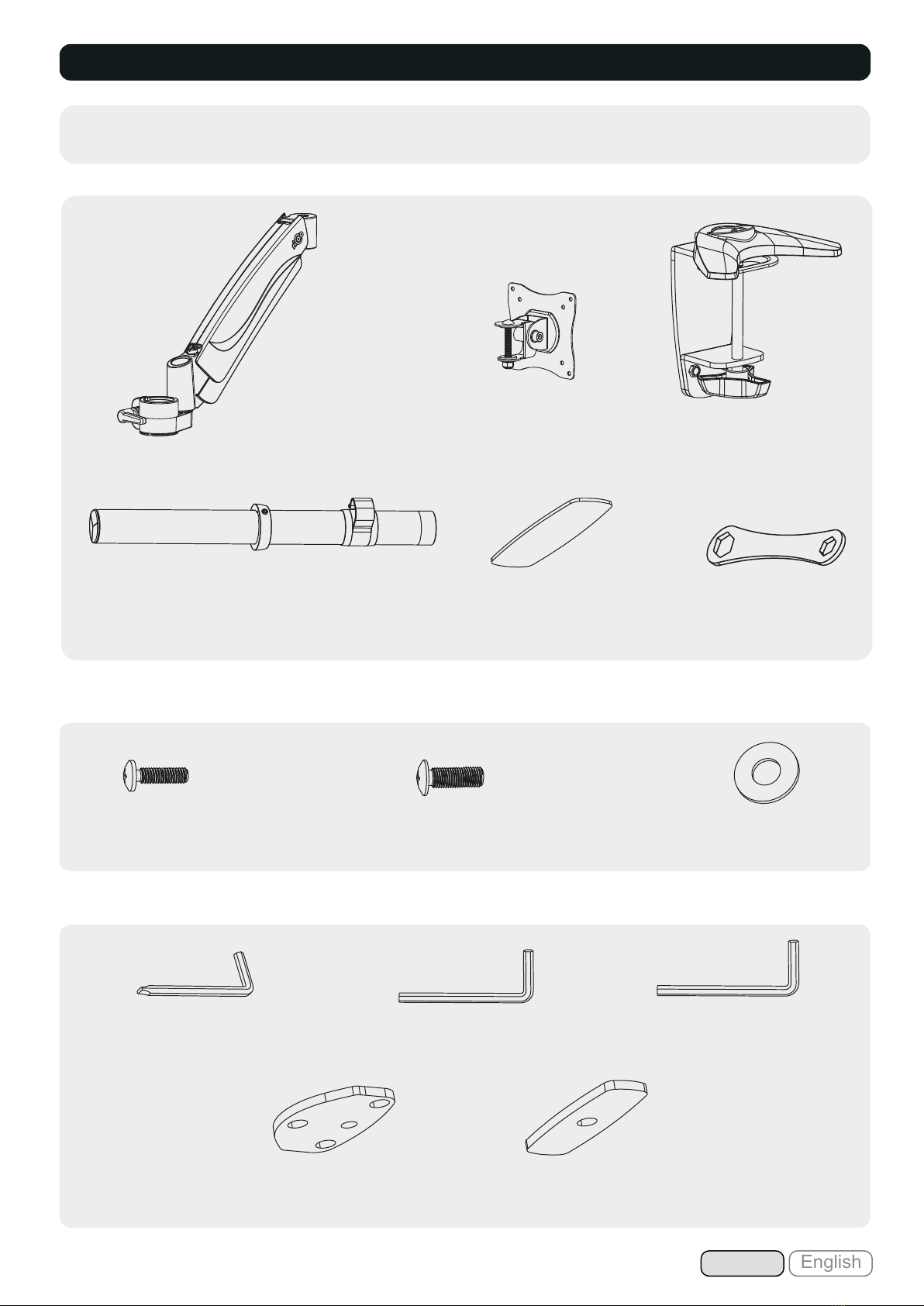

Lieferumfang

WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei

sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler.

Paket P

Paket M

Grundgerüst (x1)

Befestigungsstab (x1)

Tischklemme (x1)

M4x14 (x4)

M-A M5x14 (x4)

M-B D5 Unterlegscheibe (x4)

M-C

4mm Inbusschlüssel (x1)

P-B

3mm Inbusschlüssel (x1)

P-A 6mm Inbusschlüssel (x1)

P-C

Grundplatte (x1)

P-D

Unterlegplatte (x1)

P-E

Gummipad, selbstklebend (x1)

Bitte beachten: Gummipad “E” kann bereits ab Werk auf die Tischklemme “C” aufgeklebt sein.

Frontplatte (x1)

(x1)

English

Deutsch

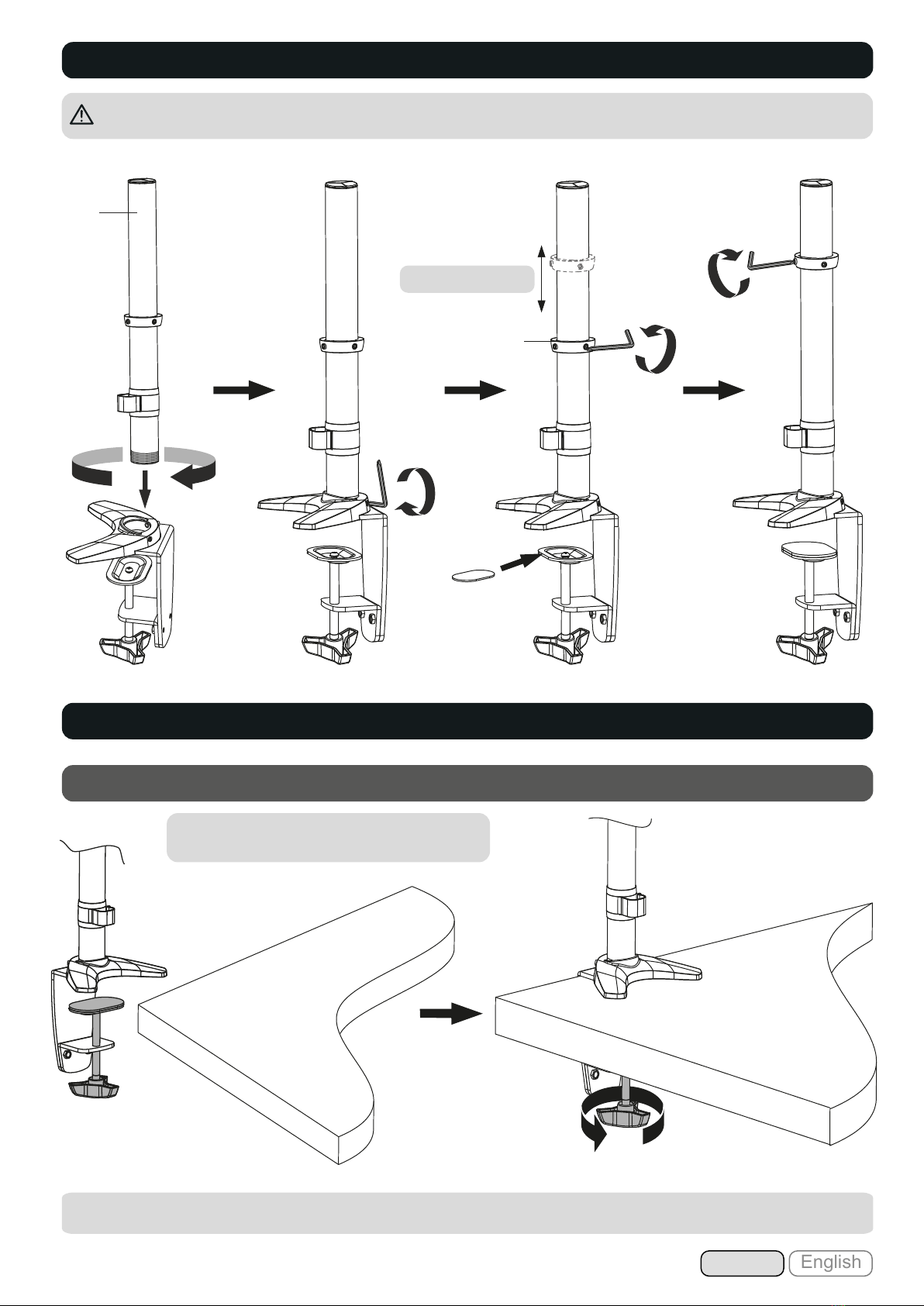

1. Zusammenbau der Tischklemme und des Befestigungsstabes

2. Montage an den Schreibtisch

2a. Montage an die Tischkante

festziehen

Beachten : min. Tischdicke = 10mm

max. Tischdicke = 90mm

Tischklemme an der Tischkante ausrichten und mit dem Drehknopf fixieren.

Fixierring

festziehen

lösen

Höhe einstellen

aufkleben*

P-A

Das Aufkleben des Gummipads ist in der Regel nur bei den Tischen mit Glas-Tischplatten notwendig und dient

dem Schutz der Glasoberfläche der Tischplatte.

English

Deutsch

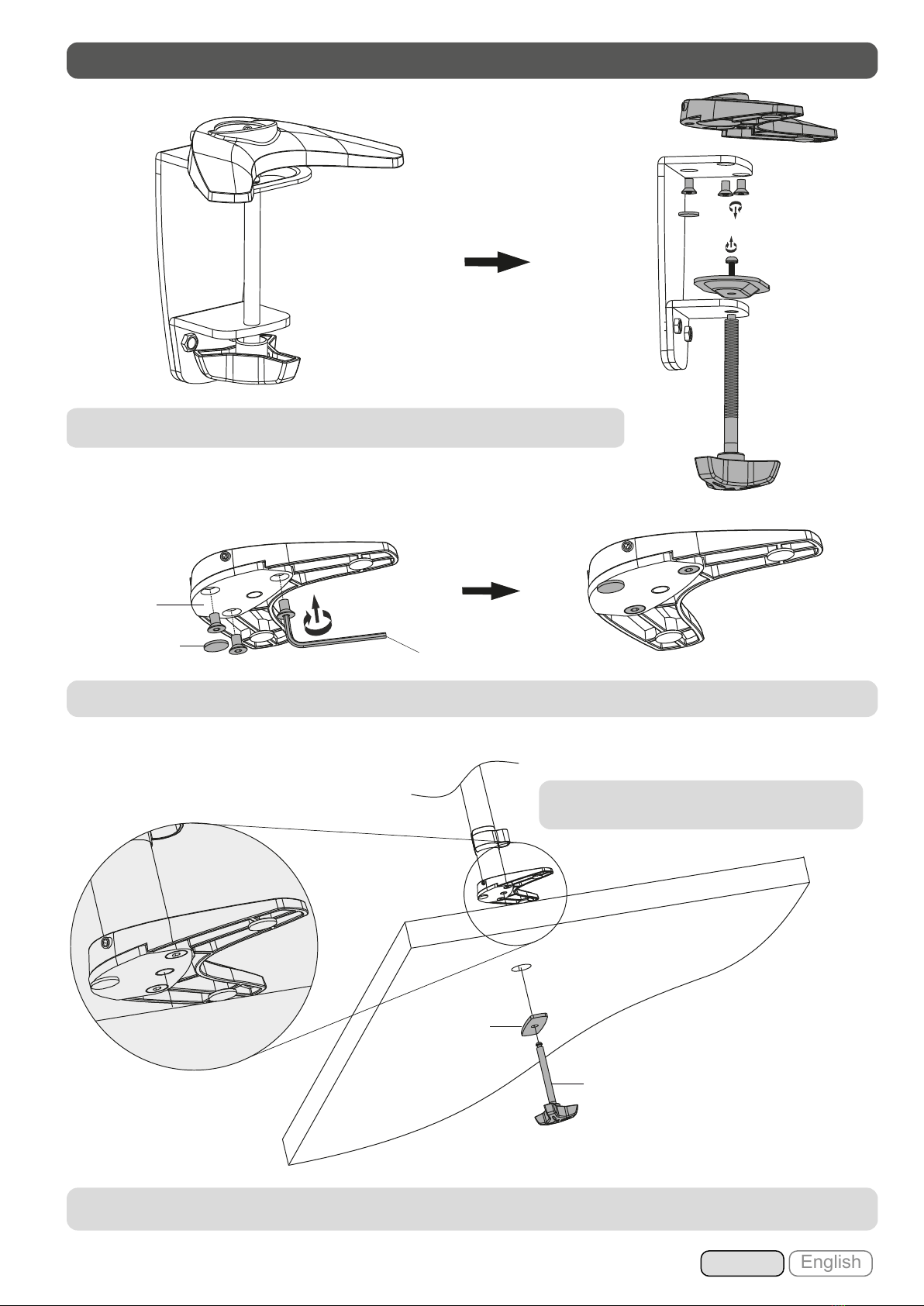

2b. Montage im Tischloch

Gummipad

P-D

P-B

P-E

Fixierschraube

Beachten: min. Lochdurchmesser = 10mm

max. Lochdurchmesser = 70mm

Demontieren Sie die Tischklemme wie abgebildet.

Montieren Sie die Grundplatte an der Tischklemme mit den Schrauben (diese wurden zuvor entfernt).

Fixierschraube durch das Tischloch durchführen und in die Grundplatte einschrauben. Fixierschraube fest anziehen.

English

Deutsch

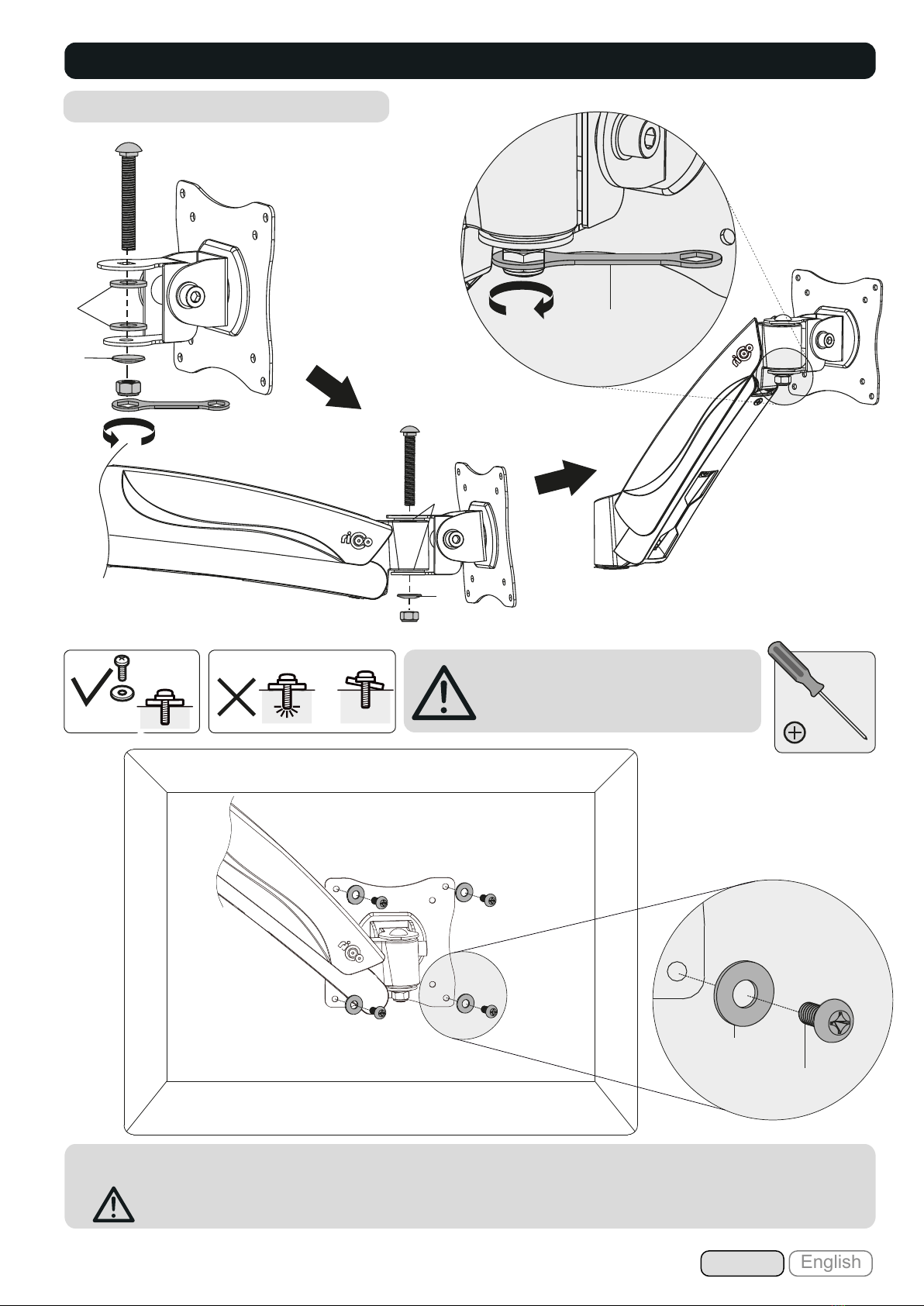

Ziehen Sie alle Schrauben nach. ACHTUNG: Nicht überziehen!

· Wählen Sie die zu Ihrem Monitor passenden Schrauben.

· Montieren Sie die Frontplatte am Monitor.

· Fixieren Sie die Frontplatte mit Hilfe von den dazugehörigen Schrauben.

3. Anbringung der Frontplatte an den Bildschirm

Frontplatte an den Halterarm montieren

BEACHTEN:

minimales Bildschirmgewicht: 2,5 Kg

maximales Bildschirmgewicht: 9 Kg

M-A

M-B

M-C

English

Deutsch

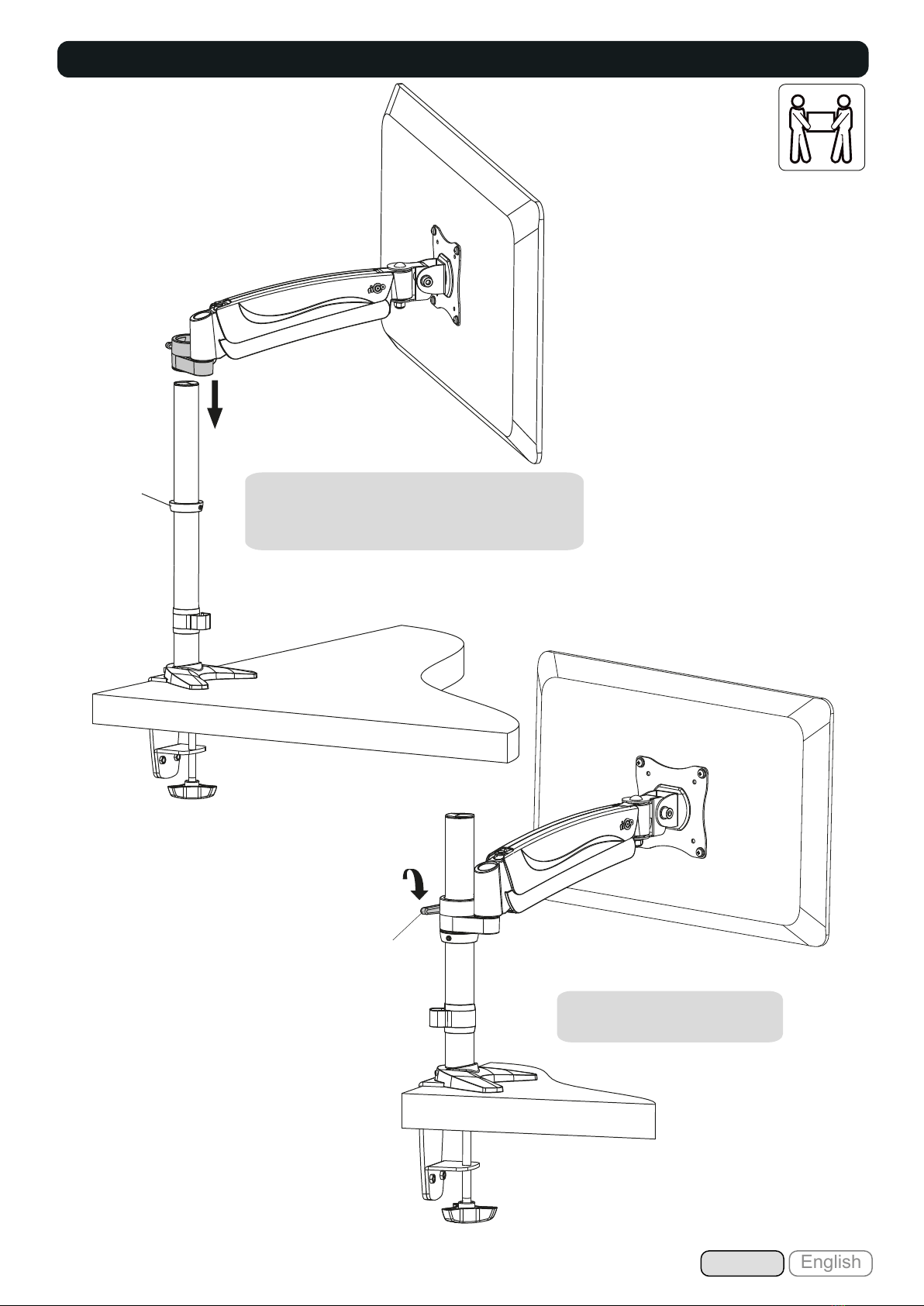

4. Montage des Grundgerüstes (inkl. Bildschirm)

Beachten: Bei Platzmangel kann der

Fixiergriff ausgezogen werden.

Fixierring Grundgerüst auf den Befestigungsstab aufstecken

und nach unten schieben bis das Grundgerüst

den Fixierring erreicht.

festziehen

Fixiergriff

English

Deutsch

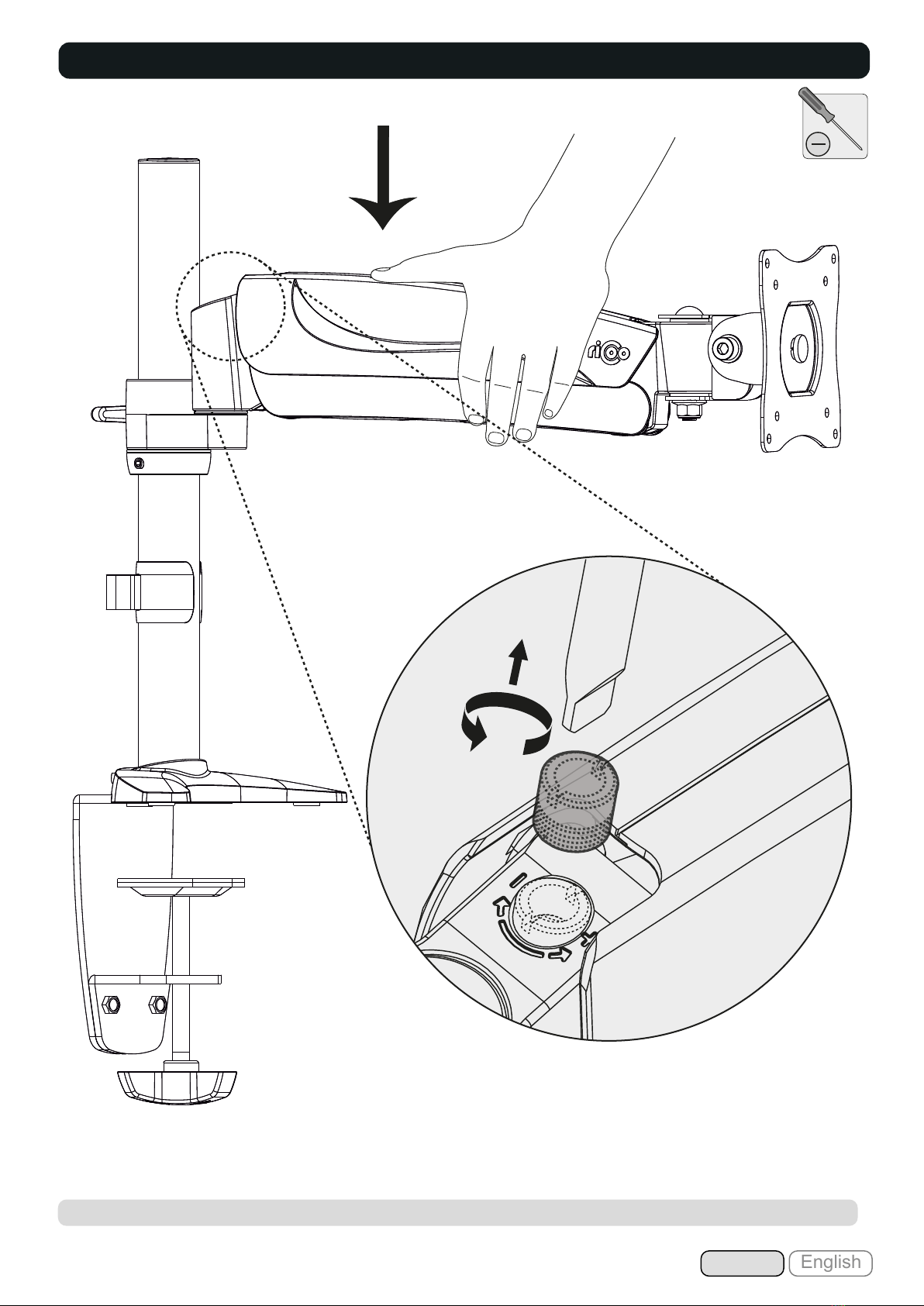

5 (a). Gewichtsausgleich einstellen Schritt 1: Kontermutter entfernen

Entfernen Sie die Kontermutter mit Hilfe eines Schraubenziehers.

English

Deutsch

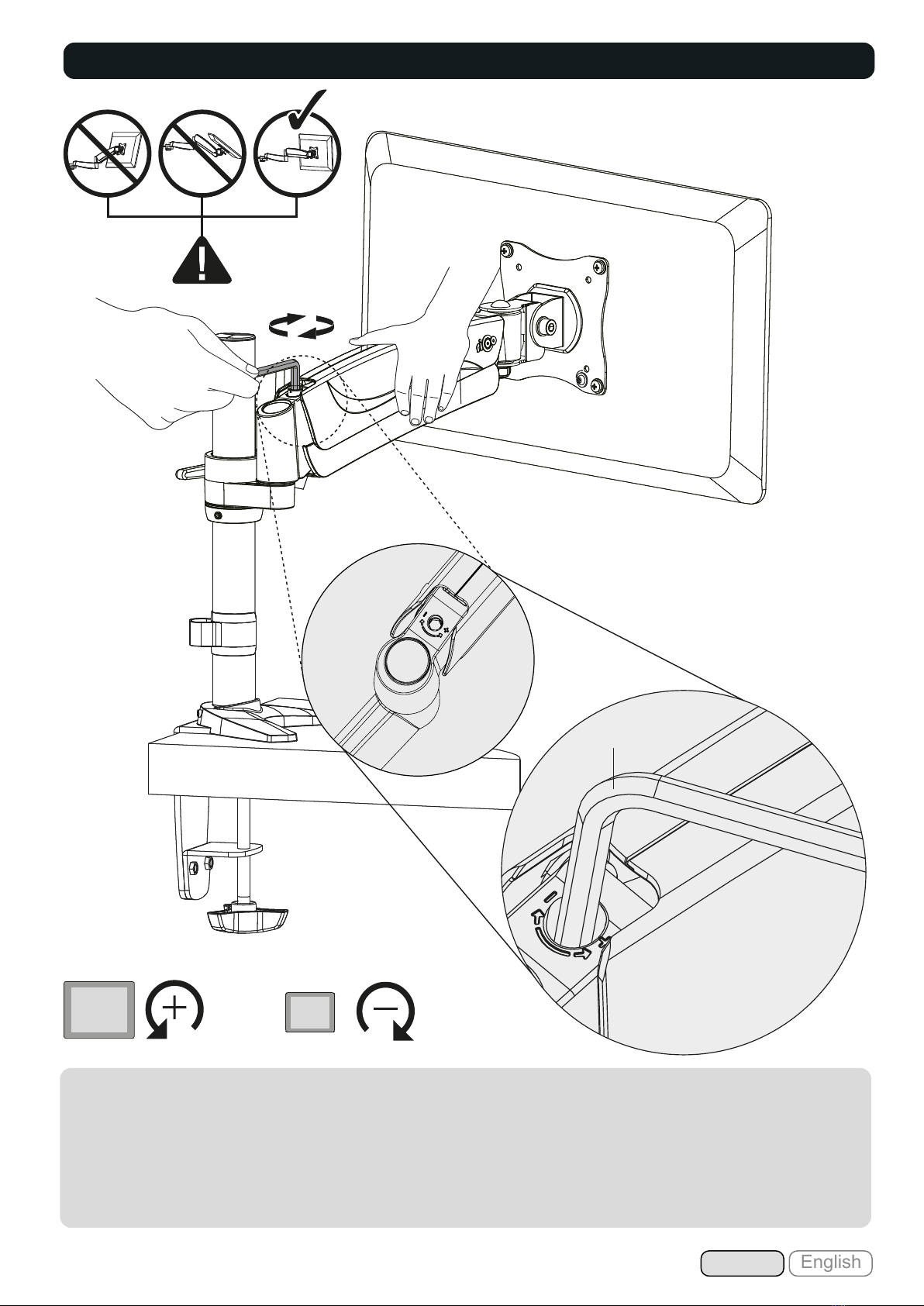

5 (b). Gewichtsausgleich einstellen Schritt 2: Klemmschraube einstellen.

TV TV

Großer

Bildschirm

Kleiner

Bildschirm

ACHTUNG: Gewichtsausgleicheinstellung nur nach der Bildschirmmontage durchführen!

In diesem Arbeitsschritt darf ausschließlich nur mit dem Inbusschlüssel gearbeitet werden!

Bitte halten Sie das Gelenk während Sie die Gewichtsausgleicheinstellung durchführen. Verwenden Sie den passenden

Inbusschlüssel. Je nach TV Gewicht lockern oder ziehen Sie die Klemmschraube fester an.

Wenn der Monitor sich von alleine nach unten neigt, drehen Sie die Klemmschraube in Richtung "+" Zeichens.

Wenn der Monitor von alleine nach oben schwenkt, drehen Sie die Klemmschraube in Richtung "-" Zeichens.

P-C

English

Deutsch

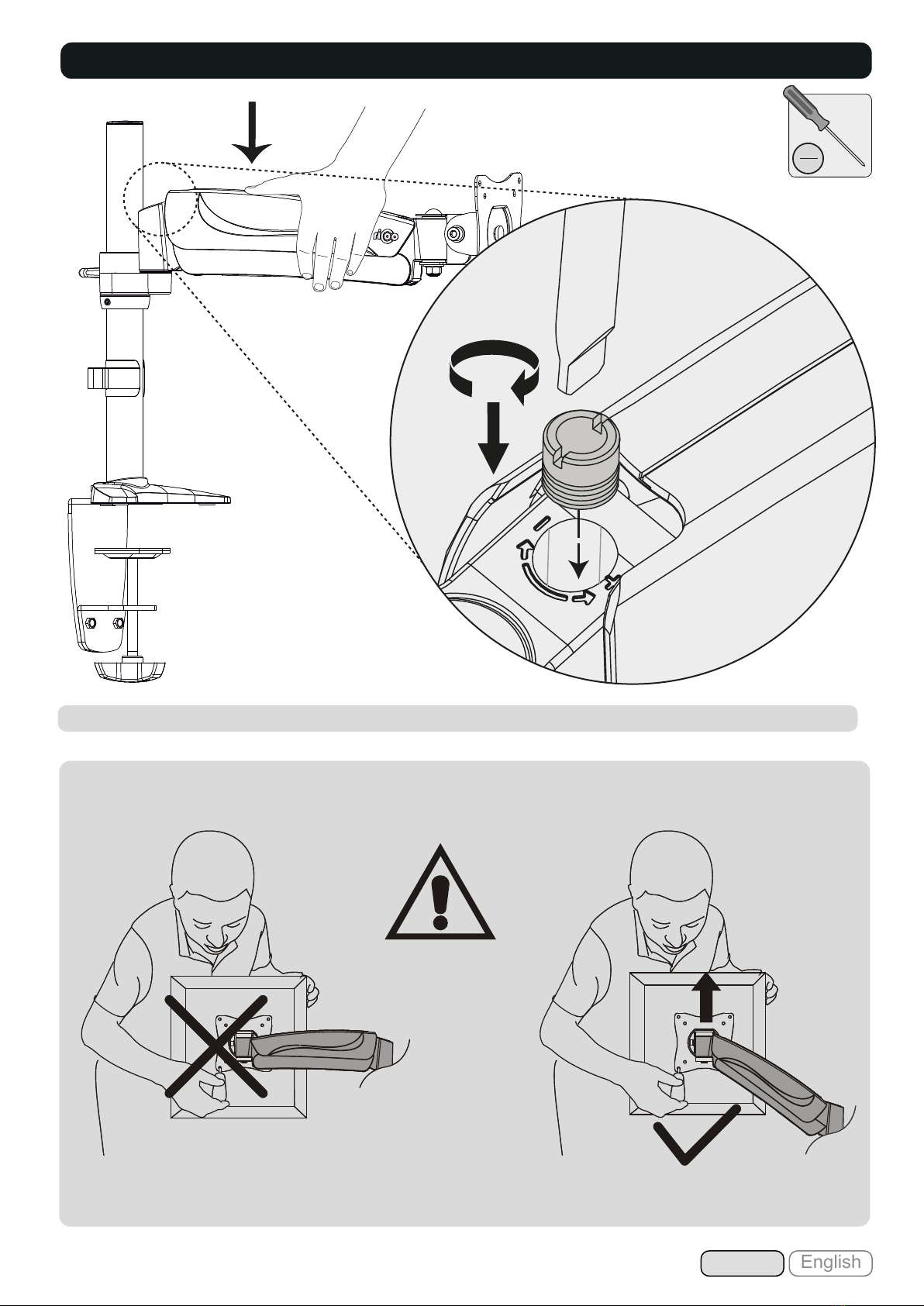

5 (c). Gewichtsausgleich einstellen Schritt 3: Kontermutter einsetzen

Nach der Gewichtseinstellung, setzen Sie die Kontermutter wieder ein und ziehen diese bis zum Anschlag an.

W A R N U N G !

BITTE BEI DER SPÄTEREN DEMONTAGE DES BILDSCHIRMS DARAUF ACHTEN, DASS SICH

DER HALTERARM BEI DER ABNAHME DES MONITORS OBEN BEFINDET!

Achtung: Der Arm kann aufgrund der Gasdruckfeder nach oben schnellen!

Durch die Nicht-Beachtung des Hinweises kann es zu Verletzungen führen.
