RIB KING FAST Manuel utilisateur

AERIAL

24Vdc

per

ALIMENTAZIONE ACCESSORI

FOTOCELLULE

K BUTTON

COM

ALIMENTAZIONE

230V 50-60Hz

A* A S C NC A* AS

ANTENNA - Utilizzare un cavo coassiale RG58

PONTICELLARE

COM-EDGE

A* A Rispettate la polarità

dell’alimentazione delle fotocellule

MOTOR 2

MOTORE CHE CHIUDE PER PRIMO

COLLEGARE CONDENSATORE TRA V2 e W2

U2 => 3

V2 => 1

W2 => 2

MOTOR 1

MOTORE CHE APRE PER PRIMO

COLLEGARE CONDENSATORE TRA V1 e W1

U1 => 3

V1 => 1

W1 => 2

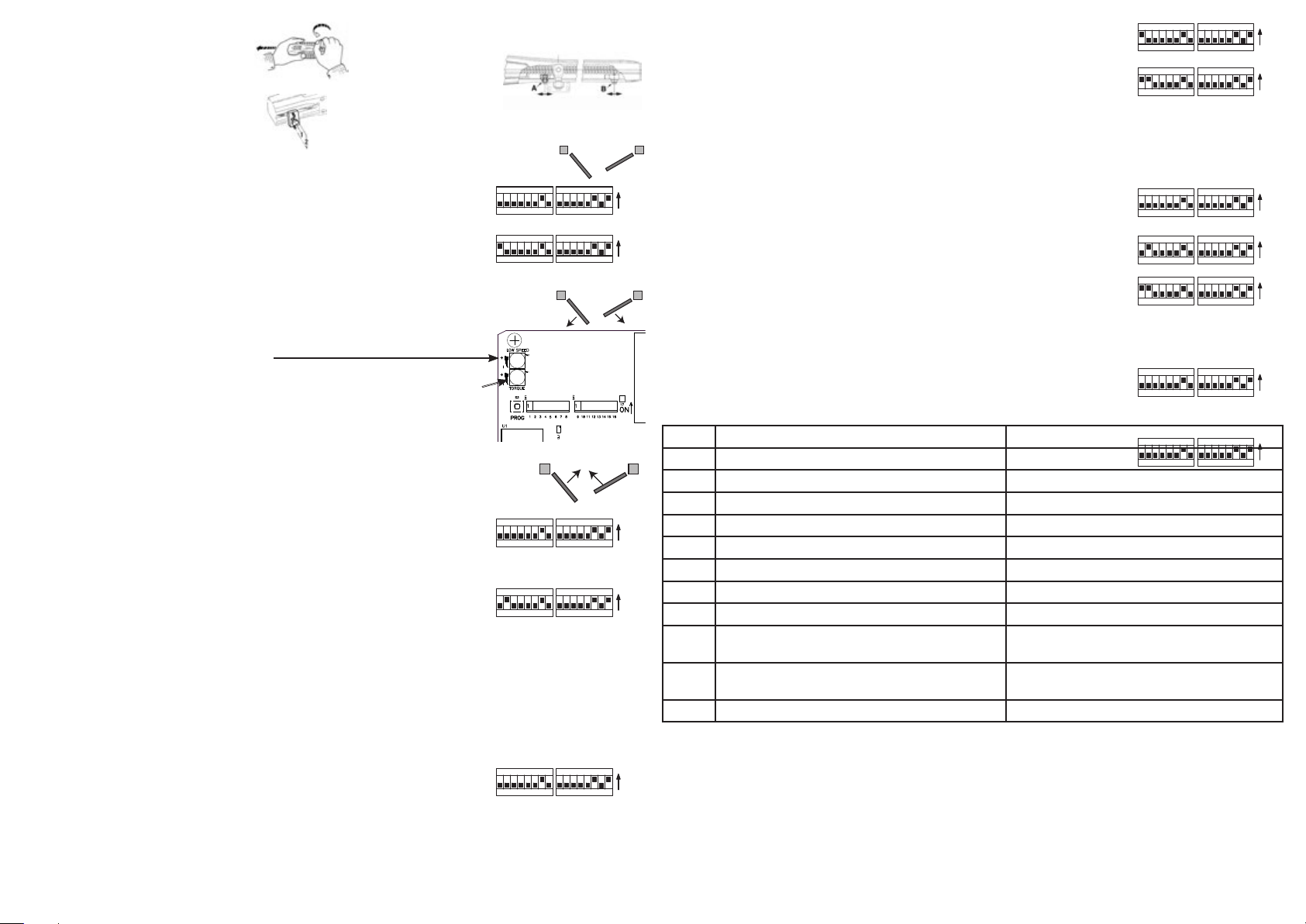

ISTRUZIONI SEMPLIFICATE PER KING FAST CON T2-CRX

1a FASE (Regolazioni e controlli)

1- Sbloccare i motori

2 - Regolare il/i fermi meccanici muovendo l’anta manualmente in posizione di apertura e chiusura

completa

3 - Veriﬁcate il corretto serraggio dei fermi

4 - Mettere le ante in posizione intermedia, quindi ribloccare i motori. Muovere leggermente manualmente le ante in

modo che gli ingranaggi si riblocchino.

5 - Posizionaretuttii microinterruttoridi SW1e SW2su OFFe idip 7-14-16di SW1su ON(con elettroserratura

mettere anche dip 8-9-10 su ON)

6 - Mettere il DIP 1 su ON. Il Led DL1 lampeggia.

7 - Premere PROG e tenerlo premuto. I led DL5 e DL3 posti a lato dei relè si accendono. M1 e poi M2 devono aprire

ﬁnché PROG resta premuto.

Dopo 10 secondi la velocità lenta entra in funzione.

Agire sul trimmer LOW SPEED per regolarla.

Ruotare il trimmer TORQUE in senso orario per aumentare la forza (se necessario).

8 - Rilasciare PROG. Se necessario, invertire V con W del/dei motore/i che chiude/ono per ristabilire il

corretto senso di movimento.

9 - Premere PROG e tenerlo premuto. I led DL4 e DL6 situati a lato dei relé si accendono. M2 e poi M1 si devono

chiudere. Tenere premuto PROG ﬁno a che la chiusura è completa.

10 - Mettere il DIP1 su OFF. Il led DL1 smette di lampeggiare

2a FASE (Programmazione dei tempi di apertura totale)

1 - Le due ante sono chiuse. Mettere il DIP 2 su ON. Il led DL1 lampeggia.

2 - Premere PROG. La prima anta apre registrando i tempi (M2 resta ferma in chiusura)

3 - Quando M1 ha ﬁnito l’apertura, attendere 2 secondi e premere PROG (I tempi di M1 sono memorizzati)

4 - La seconda anta parte in apertura registrando i tempi.

5 - Quando M2 ha ﬁnito l’apertura, attendere 2 secondi e premere PROG (I tempi di M2 sono memorizzati)

6 - Attendere il tempo desiderato di attesa prima di avere la chiusura automatica dopodiché premere il pulsante PROG.

7 - M2 chiude. Quando lo sfasamento tra le ante è tale che non si accavalleranno una volta chiuse, premere PROG per far chiudere M1.

8 - M1 chiude senza rischio di accavallamento su M2. DL1 smettte di lampeggiare.

9 - I due motori si sono fermati. i tempi sono memorizzati

10 - Mettere DIP2 su OFF.

3a FASE Programmazione del telecomando

1 - Posizionare DIP 1 su ON e successivamente il DIP 2 di SW1 su ON => il led DL1 lampeggerà per 10 secondi.

2 - Premere il tasto del telecomando (normalmente il canale A) entro i 10 secondi. Se il telecomando

viene correttamente memorizzato il led DL2 (verde) emette un lampeggio.

3 - Il tempo di programmazione dei codici si rinnova automaticamente per poter memorizzare il

telecomando successivo.

4 - Per terminare la programmazione lasciare trascorrere 10 sec., oppure premere per un attimo il

pulsante PROG. => il led DL1 di smetterà di lampeggiare.

5 - Riposizionare DIP 1 e DIP 2 su OFF.

4a FASE (Programmazione dei tempi di apertura pedonale)

1 - Le due ante sono chiuse. Mettere DIP2 su ON. Il led DL1 lampeggia rapidamente.

2 - Mettere DIP1 su ON. Il led DL1 ora lampeggia lentamente.

3 - Fare contatto tra i morsetti COM e Ped Butt. Il led DL1 lampeggia.

4 - Quando l’anta è aperta a sucienza, fate di nuovo contatto tra i morsetti COM e Ped Butt. Questo

fermerà M1.

5 - Attendere il tempo desiderato di attesa prima di avere la chiusura automatica dopodiché fate di nuovo

contatto tra i morsetti COM e Ped Butt.

6 - M1 chiude. I tempi sono stati memorizzati.

7 - Mettere i DIP 1 e DIP2 di SW1 su OFF.

5a FASE Personalizzare la conﬁgurazione

È possibile modiﬁcare la conﬁgurazione spostando i vari microinterruttori

Microinterruttori su ON Microinterruttori su OFF

DIP 3 Chiusura automatica attivata Chiusura automatica disattivata

DIP 4 Fotocellule attive solo in chiusura Fotocellule sempre attive

DIP 5 Pre-lampeggio di 3 secondi Motore e lampeggiatore partono insieme

DIP 6 Comando K butt e RADIO inecaci in apertura Comando K butt e RADIO passo-passo

DIP 7 Rallentamento attivato Rallentamento non attivato

DIP 8 Elettroserratura attivata Elettroserratura disattivata

DIP 9 Colpo di sgancio elettroserratura e facilitazione sblocco

attivati

Colpo di sgancio elettroserratura e facilitazione sblocco

disattivati

DIP 10 Colpo di aggancio elettroserratura attivato Colpo di aggancio elettroserratura disattivato

DIP 11 Funzione black out attivata

(leggere il manuale per approfondire)

Funzione black out disattivata

DIP 12 Richiusura al passaggio delle fotocellule attivata Richiusura al passaggio delle fotocellule disattivata

DIP 13 AUTOTEST monitoraggio costa attivato AUTOTEST monitoraggio costa disattivato

JP 17 Chiuso per 2 motori. Aperto per 1 motore.

JP1, JP2 e JP3 devono essere chiusi.

1 2 3 4 5 6 7 8 9

10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9

10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9

10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

AERIAL

24Vdc

para

ALIMENTACIÓN ACCESORIOS

FOTOCÉLULAS

K BUTTON

COM

ALIMENTACIÓN

230V 50-60Hz

ANTENA - Utilizar un cable coaxial RG58

PUENTEAR

COM-EDGE

A* A Respetad la polaridad de la

alimentación de las fotocélulas

MOTOR 2

MOTOR QUE CIERRA PRIMERO

CONECTAR CONDENSADOR ENTRE V2 y W2

U2 => 3

V2 => 1

W2 => 2

MOTOR 1

MOTOR QUE ABRE PRIMERO

CONECTAR CONDENSADOR ENTRE V1 y W1

U1 => 3

V1 => 1

W1 => 2

A* A S C NC A* AS

INSTRUCCIONES SIMPLIFICADAS PARA KING FAST CON T2-CRX

1° FASE (Regulaciones y controles)

1- Desbloquear los motores

2 - Regular lo/s tope/s mecánico/s llevando manualmente la puerta hasta la posición de apertura y de

cierre completo.

3 - Veriﬁcar el ajuste correcto de los topes.

4 - Colocar las puertas en posición intermedia, luego volver a bloquear los motores. Mover ligeramente de modo

manual las puertas para que los engranajes vuelvan a bloquearse.

5 - Colocar todos los microinterruptores de SW1 y SW2 en posición OFF y el dip 7-14-16 de SW1 en ON

(con cerradura eléctrica colocar también los dip 8-9-10 en posición ON)

6 - Colocar el DIP 1 en posición ON. El led DL1 parpadea.

7 - Pulsar PROG y mantenerlo presionado. El led DL5 y DL3 ubicados al lado de los relés se encienden.

M1 y sucesivamente M2 deben abrirse hasta tanto PROG permanezca presionado.

Pasados 10 segundos la velocidad lenta se pone en funcionamiento.

Actuar sobre el trimmer LOW SPEED para regularla.

Girar el trimmer TORQUE en sentido horario para aumentar la fuerza

(de ser necesario)

8 - Liberar el pulsador PROG. De ser necesario, invertir V con W del/ de los motor/es que cierra/n para

restablecer el sentido de movimiento correcto.

9 - Pulsar PROG y mantenerlo presionado. Los led DL4 y DL6 ubicados al lado de los relés se encienden.

M2 y sucesivamente M1 deben cerrarse. Mantener presionado PROG hasta que se complete el cierre.

10 - Colocar el DIP1 en posición OFF. El led DL1 deja de parpadear.

2° FASE (Programación de los tiempos de apertura total)

1 - Las dos puertas están cerradas. Colocar el DIP2 en posición ON. El led DL1 parpadea.

2 - Presionar PROG. La primera puerta se abre registrando los tiempos (M2 permanece detenida en cierre)

3 - Cuando M1 ha ﬁnalizado la apertura, aguardar 2 segundos y presionar PROG (los tiempos de M1 son

memorizados)

4 - La segunda puerta arranca en apertura registrando los tiempos.

5 - Cuando M2 ha ﬁnalizado la apertura, aguardar 2 segundos y presionar PROG (los tiempos de M2 son

memorizados)

6 - Aguardar el tiempo de espera deseado antes de obtener el cierre automático y después presionar el pulsador PROG.

7 - M2 cierra. Cuando el desfase entre las puertas es tan grande que no se superpondrán una vez cerradas, presionar PROG para cerrar

M1.

8 - M1 cierra sin riesgo de superposición con M2. DL1 deja de parpadear.

9 - Los dos motores se han detenido. Los tiempos han sido memorizados.

10 - Colocar DIP2 en posición OFF.

3° FASE Programación del mando a distancia

1 - Colocar DIP 1 en posición ON y sucesivamente DIP 2 de SW1 en ON => el led DL1 parpadeará

durante 10 segundos.

2 - Pulsar la tecla del mando a distancia (normalmente el canal A) dentro de los 10 segundos. Si el mando a distancia ha sido

memorizado correctamente, el led DL2 (verde) emite un parpadeo.

3 - El tiempo de programación de los códigos se renueva automáticamente para poder memorizar la orden siguiente.

4 - Para ﬁnalizar la programación, dejar pasar 10 segundos o bien presionar por un segundo el pulsador

PROG => el led DL1 dejará de parpadear.

5 - Volver a colocar DIP 1 y DIP 2 en posición OFF.

4° FASE (Programación de los tiempos de apertura peatonal)

1 - Las dos puertas están cerradas. Colocar DIP2 en posición ON. El led DL1 parpadea rápidamente.

2 - Colocar DIP1 en posición ON. El led DL1 ahora parpadea lentamente.

3 - Hacer contacto entre los bornes COM y Ped Butt. El led DL1 parpadea.

4 - Cuando la puerta está suﬁcientemente abierta, volver a hacer contacto entre los bornes COM y Ped Butt. Esto detendrá M1.

5 - Aguardar el tiempo de espera deseado antes de obtener el cierre automático y luego volver a hacer

contacto entre los bornes COM y Ped Butt.

6 - M1 cierra. Los tiempos han sido memorizados.

7 - Colocar DIP 1 y DIP2 de SW1 en posición OFF.

5° FASE Personalizar la conﬁguración

Es posible modiﬁcar la conﬁguración cambiando la posición de los distintos microinterruptores.

Microinterruptores su ON Microinterruptores su OFF

DIP 3 Cierre automático activado Cierre automático desactivado

DIP 4 Fotocélulas activas sólo en cierre Fotocélulas siempre activas

DIP 5 Preparpadeo de 3 segundos Motor e intermitente arrancan juntos

DIP 6 Mando K butt y RADIO ineﬁcientes en apertura Mando K butt y RADIO paso-paso

DIP 7 Desaceleración activada Desaceleración no activada

DIP 8 Cerradura eléctrica activada Cerradura eléctrica no activada

DIP 9 Golpe de desenganche de cerradura eléctrica y facilitación

de desbloqueo activados

Golpe de desenganche de cerradura eléctrica y facilitación

de desbloqueo desactivados

DIP 10 Golpe de desenganche de cerradura eléctrica activado Golpe de desenganche de cerradura eléctrica desactivado

DIP 11 Función black out activada

(leer el manual para más información)

Función black out desactivada

DIP 12 Recierre al paso de las fotocélulas activado. Recierre al paso de las fotocélulas desactivado.

DIP 13 AUTOTEST monitoreo costa activado AUTOTEST monitoreo costa desactivado

JP 17 Cerrado para dos motores. Abierto para un motor.

JP1, JP2 y JP3 deben estar cerrados.

1 2 3 4 5 6 7 8 9

10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9

10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9

10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

AERIAL

24Vdc

for the

ELECTRICAL SUPPLY

OF ACCESSORIES

PHOTOCELLS

K BUTTON

COM

ELECTRICAL SUPPLY

230V 50-60Hz

ANTENNA – Use an RG58 co-axial cable

JUMPER

COM-EDGE

A* A Observe the polarity

of the photocells’ electrical supply

MOTOR 2

MOTOR THAT CLOSES FIRST

CONNECT CAPACITOR BETWEEN V2 and W2

U2 => 3

V2 => 1

W2 => 2

MOTOR 1

MOTOR THAT OPENS FIRST

CONNECT CAPACITOR BETWEEN V1 and W1

U1 => 3

V1 => 1

W1 => 2

A* A S C NC A* AS

SIMPLIFIED INSTRUCTIONS FOR KING FAST WITH T2-CRX

1ST PHASE (Adjustments and checks)

1 - Release the motors

2 - Adjust the mechanical stops by moving the leaf by hand into the completely open and closed position

3 - Check correct tightness of the stops

4 - Put the leaves into the intermediate position and then lock the motors. Move the leaves slightly by

hand so the gears engage.

5 - Put all the SW1 and SW2 microswitches on OFF and the dip 7-14-16 of SW1 on ON (in the case of an

electric lock also put dip switches 8-9-10 on ON)

6 - Put DIP 1 on ON. The DL1 LED ﬂashes.

7 - Press the PROG button and hold it. The DL5 and DL3 LEDs on the side of the relays turn on. M1 must

open followed by M2 while PROG is pressed.

Low speed starts after 10 seconds.

Adjust it via the LOW SPEED trimmer.

Turn the TORQUE trimmer clockwise to increase force (if necessary).

8 - Release the PROG button. If necessary, reverse V with W of the motor(s) that close to re-establish

correct movement direction.

9 - Press the PROG button and hokd it. The DL4 and DL6 LEDs on the side of the relays turn on. M2 must close followed by M1. Keep

PROG pressed until the gate has closed completely.

10 - Put DIP1 on OFF. The DL1 LED stops ﬂashing

2nd PHASE (Programming total opening time)

1 - Both leaves are closed. Put DIP 2 on ON. The DL1 LED ﬂashes.

2 - Press PROG. The ﬁrst leaf opens, recording the times (M2 remains still in the closed position)

3 - When M1 has ﬁnished opening, wait 2 seconds and press PROG (M1 times are stored)

4 - The second leaf starts opening, recording the times.

5 - When M2 has ﬁnished opening, wait 2 seconds and press PROG (M2 times are stored)

6 - Wait for the length of time wanted before automatic closing and press the PROG button.

7 - M2 closes. When the oset between the two leaves is such that they will not override each other when closing, press PROG to close

M1.

8 - M1 closes with no risk of overriding M2. DL1 stops ﬂashing.

9 - Both motors have stopped. Times are stored

10 - Put DIP2 on OFF.

3rd PHASE Programming the remote control

1 - Put DIP 1 on ON and then DIP 2 of SW1 on ON => the DL1 LED ﬂashes for 10 seconds.

2 - Press the key on the remote (normally channel A) within 10 seconds. If the code is stored correctly

the green DL2 LED ﬂashes once.

3 - Code programming time is renewed automatically so the next remote control can be stored.

4 - To end programming wait 10 seconds or press the PROG button brieﬂy => the DL1 LED stops ﬂashing.

5 - Put DIP 1 and DIP 2 back on OFF.

4th PHASE (Programming pedestrian opening times)

1 - Both leaves are closed. Put DIP2 on ON. The DL1 LED ﬂashes quickly.

2 - Put DIP1 on ON. The DL1 LED now ﬂashes slowly.

3 - Make contact between the COM and Ped Butt terminals. The DL1 LED ﬂashes.

4 - When the leaf is opened enough, again make contact between the COM and Ped Butt terminals. This

stops M1.

5 - Wait for the length of time wanted before automatic closing and then again make contact between

the COM and Ped Butt terminals.

6 - M1 closes. The times are stored.

7 - Put DIP 1 and DIP2 of SW1 on OFF.

5th PHASE Customising the conﬁguration

The conﬁguration can be modiﬁed by moving the various microswitches

Microswitches ON Microswitches OFF

DIP 3 Automatic closing activated Automatic closing deactivated

DIP 4 Photocells active only in closing Photocells active all the time

DIP 5 Pre-ﬂashing for 3 seconds Motor and ﬂasher start together

DIP 6 K butt command and RADIO ineective in opening K butt and RADIO step-by-step command

DIP 7 Slowing down activated Slowing down not activated

DIP 8 Electric lock activated Electric lock deactivated

DIP 9 Electric lock release stroke and easy release activated Electric lock release stroke and easy release deactivated

DIP 10 Electric lock engage stroke activated Electric lock engage stroke deactivated

DIP 11 Black out function activated

(read the manual for more detail)

Black out function deactivated

DIP 12 Reclosing upon passage of the photocells activated Reclosing upon passage of the photocells

non activated

DIP 13 Sensitive edge monitoring SELFTEST activated Sensitive edge monitoring SELFTEST deactivated

JP 17 Closed for 2 motors. Open for 1 motor.

JP1, JP2 and JP3 must be closed.

1 2 3 4 5 6 7 8 9

10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9

10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9

10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

AERIAL

24Vdc

pour

ALIMENTATION ACCESSOIRES

PHOTOCELLULES

K BUTTON

COM

ALIMENTATION

230V 50-60Hz

ANTENNE – Utiliser un câble coaxial RG58

PONTER

COM-EDGE

A* A Respecter la polarité

de l’alimentation des photocellules

MOTEUR 2

MOTEUR QUI FERME TOUT D’ABORD

RACCORDER CONDENSATEUR ENTRE V2 et W2

U2 => 3

V2 => 1

W2 => 2

MOTEUR 1

MOTEUR QUI OUVRE TOUT D’ABORD

RACCORDER CONDENSATEUR ENTRE V1 et W1

U1 => 3

V1 => 1

W1 => 2

A* A S C NC A* AS

INSTRUCTIONS SIMPLIFIEES POUR KING FAST AVEC T2-CRX

1ère PHASE (Réglages et contrôles)

1 - Débloquer les moteurs

2 - Régler l’/les arrêt/s mécanique/s en déplaçant la porte manuellement en position d’ouverture et de

fermeture complète

3 - Vériﬁer le serrage correct des arrêts

4 - Mettre les portes en position intermédiaire, ensuite, bloquer à nouveau les moteurs. Déplacer légèrement les

portes à la main, aﬁn de bloquer à nouveau les engrenages.

5 - Positionner tous les micro-interrupteurs de SW1 et SW2 sur OFF et le dip 7-14-16 de SW1 sur ON (avec

une électro-serrure, mettre aussi le dip 8-9-10 sur ON)

6 - Mettre le DIP 1 sur ON. La led DL1 clignote.

7 - Appuyer sur PROG et maintenir enfoncé. Les leds DL5 et DL3 placées à côté des relais s’allument. M1 et ensuite

M2 doivent s’ouvrir tant que PROG est enfoncé.

Après 10 secondes, la vitesse lente entre en fonction.

Agir sur le potentiomètre LOW SPEED pour la régler.

Tourner le potentiomètre TORQUE dans le sens des aiguilles d’une montre pour augmenter la force (si

nécessaire).

8 - Relâcher PROG. Si nécessaire, inverser V avec W du/des moteur/s qui ferme/nt pour rétablir le sens

correct du mouvement.

9 - Appuyer sur PROG et maintenir enfoncé. Les leds DL4 et DL6 placées à côté des relais s’allument. M2 et

ensuite M1 doivent se fermer. Maintenir PROG enfoncé jusqu’à ce que la fermeture soit complète.

10 - Mettre le DIP1 sur OFF. La led DL1 arrêtera de clignoter.

2ème PHASE (Programmation des temps d’ouverture totale)

1 - Les deux portes sont fermées. Mettre le DIP 2 sur ON. La led DL1 clignote.

2 - Appuyer sur PROG. La première porte s’ouvre en enregistrant les temps (M2 reste à l’arrêt en

fermeture)

3 - Lorsque M1 a ﬁni de s’ouvrir, attendre 2 secondes et appuyer sur PROG (Les temps de M1 sont mémorisés)

4 - La seconde porte s’ouvre en enregistrant les temps.

5 - Lorsque M2 a ﬁni de s’ouvrir, attendre 2 secondes et appuyer sur PROG (Les temps de M2 sont mémorisés)

6 - Attendre le temps d’attente désiré avant d’obtenir la fermeture automatique, ensuite appuyer sur le bouton-poussoir PROG.

7 - M2 se ferme. Quand le déphasage entre les portes est susant pour qu’elles ne se chevauchent pas lorsqu’elles seront fermées,

appuyer sur PROG pour fermer M1.

8 - M1 se ferme sans risque de chevauchement sur M2. DL1 arrête de clignoter.

9 - Les deux moteurs se sont arrêtés. Les temps sont mémorisés.

10 - Mettre le DIP2 sur OFF.

3ème PHASE Programmation de la télécommande

1 - Placer DIP 1 sur ON, puis le DIP 2 de SW1 sur ON => la led DL1 clignotera pendant 10 secondes.

2 - Appuyer sur la touche de la télécommande (normalement, le canal A) dans les 10 secondes. Si la

télécommande est correctement mémorisée, la led DL2 (verte) émet un clignotement.

3 - Le temps de programmation des codes se renouvelle automatiquement pour pouvoir mémoriser la

télécommande suivante.

4 - Pour terminer la programmation, laisser s’écouler 10 sec., ou bien appuyer pendant un instant sur le

bouton PROG. => la led DL1 arrêtera de clignoter.

5 - Replacer DIP 1 et DIP 2 sur OFF.

4ème PHASE (Programmation des temps d’ouverture piétonnière)

1 - Les deux portes sont fermées. Mettre le DIP2 sur ON. La led DL1 clignote rapidement.

2 - Mettre DIP1 sur ON. La led DL1 clignote lentement.

3 - Etablir un contact entre les bornes COM et Ped Butt. La led DL1 clignote.

4 - Lorsque la porte est susamment ouverte, établir à nouveau un contact entre les bornes COM et Ped

Butt. Celui-ci arrêtera M1.

5 - Attendre le temps d’attente désiré avant d’obtenir la fermeture automatique, puis rétablir un contact

entre les bornes COM et Ped Butt.

6 - M1 se ferme. Les temps sont mémorisés.

7 - Mettre le DIP 1 et le DIP 2 de SW1 sur OFF.

5ème PHASE Personnaliser la conﬁguration

Il est possible de modiﬁer la conﬁguration en déplaçant les diérents microinterrupteurs

Micro-interrupteurs sur ON Micro-interrupteurs sur OFF

DIP 3 Fermeture automatique activée Fermeture automatique désactivée

DIP 4 Photocellules actives uniquement en fermeture Photocellules toujours actives

DIP 5 Pré-clignotement de 3 secondes Le moteur et le clignoteur démarrent ensemble

DIP 6 Commande K Butt et RADIO inecace en ouverture Commande K Butt et RADIO pas à pas

DIP 7 Ralentissement activé Ralentissement non activé

DIP 8 Electro-serrure activée Electro-serrure désactivée

DIP 9 Décrochage électro-serrure et facilité de déblocage activés Décrochage électro-serrure et facilité de déblocage

désactivés

DIP 10 Décrochage électro-serrure activé Décrochage électro-serrure désactivé

DIP 11 Fonction black out activée

(lire le manuel pour approfondir)

Fonction black out désactivée

DIP 12 Refermeture au passage des photocellules, activé Refermeture au passage des photocellules, non activé

DIP 13 AUTOTEST contrôle barre palpeuse activé AUTOTEST contrôle barre palpeuse désactivé

JP 17 Fermé pour 2 moteurs. Ouvert pour 1 moteur.

JP1, JP2 et JP3 doivent être fermés.

1 2 3 4 5 6 7 8 9

10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9

10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9

10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

AERIAL

24Vdc

ΓΙΑ ΤΗΝ

ΤΡΟΦΟΔΟΣΙΑ ΕΞΑΡΤΗΜΑΤΩΝ

ΦΩΤΟΚΥΤΤΑΡΑ

K BUTTON

COM

ΤΡΟΦΟΔΟΣΙΑ

230V 50-60Hz

ΚΕΡΑΙΑ – Χρησιμοποιήστε ομοαξονικό καλώδιο RG58

Γέφυρα

COM-EDGE

A* A Προσέξτε την πολικότητα

της τροφοδοσίας των φωτοκυττάρων.

ΚΙΝΗΤΗΡΑΣ 2

ΚΙΝΗΤΗΡΑΣ ΠΟΥ ΚΛΕΙΝΕΙ ΠΡΩΤΟΣ

ΣΥΝΔΕΣΤΕ ΤΟΝ ΠΥΚΝΩΤΗ ΜΕΤΑΞΥ V2 ΚΑΙ W2

U2 => 3

V2 => 1

W2 => 2

ΚΙΝΗΤΗΡΑΣ 1

ΚΙΝΗΤΗΡΑΣ ΠΟΥ ΑΝΟΙΓΕΙ ΠΡΩΤΟΣ

ΣΥΝΔΕΣΤΕ ΤΟΝ ΠΥΚΝΩΤΗ ΜΕΤΑΞΥ V1 ΚΑΙ W1

U1 => 3

V1 => 1

W1 => 2

A* A S C NC A* AS

ΑΠΛΟΠΟΙΗΜΕΝΕΣ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΓΙΑ ΤΟ KING FAST ΜΕ T2-CRX

1οΣΤΑΔΙΟ (Ρυθμίσεις και έλεγχοι)

1 - Απεμπλέξτε τους κινητήρες

2 - Ρυθμίστε τα μηχανικά σημεία κράτησης μετακινώντας χειροκίνητα την πόρτα στις θέσης πλήρους

ανοίγματος και πλήρους κλεισίματος

3 - Ελέγξτε το σωστό σφίξιμο των σημείων κράτησης

4 - Τοποθετήστε τις πόρτες σε μέση θέση, δηλαδή ξαναμπλοκάρετε τους κινητήρες.

Κινήστε ελαφρά τις πόρτες (χειροκίνητα) έτσι ώστε τα γρανάζια να μπλοκάρουν.

5 - Ρυθμίστε όλους τους μικροδιακόπτες των SW1 και SW2 στο OFF και το dip 7-14-16 του SW1 στο ON

(με ηλεκτρικό κλείσιμο ρυθμίστε επίσης τα dip 8-9-10 στο ON)

6 - Ρυθμίστε το DIP 1 στο ON. Το led DL1 αναβοσβήνει.

7 - Πιέστε PROG και κρατήστε το πιεσμένο. Τα led DL5 και DL3 που βρίσκονται στο πλάι των ρελέ ανάβουν. ΟΜ1 και

μετά οΜ2 πρέπει να ανοίξουν εφόσον το PROG παραμένει πιεσμένο.

Μετά 10 δευτερόλεπτα ηαργή ταχύτητα τίθεται σε λειτουργία.

Για να ρυθμίσετε την αργή ταχύτητα προχωρήστε σε ρύθμιση του trimmer LOW SPEED.

Περιστρέψτε το trimmer TORQUE δεξιόστροφα για να αυξήσετε την ισχύ

(εάν είναι απαραίτητο).

8 - Απελευθερώστε το πλήκτρο PROG. Αντιστρέψτε τα V και W του/των κινητήρα/ων που κλείνει/ουν,

για να αποκαταστήσετε τη σωστή φορά κίνησης.

9 - Πιέστε PROG και κρατήστε το πιεσμένο. Τα led DL4 και DL6 που βρίσκονται στο πλάι των ρελέ ανάβουν. Ο

Μ2 και έπειτα οΜ1 πρέπει να κλείσουν. Κρατήστε πατημένο το PROG έως ότου ολοκληρωθεί πλήρως το

κλείσιμο.

10 - Ρυθμίστε το DIP1 στο OFF. Το led DL1 παύει να αναβοσβήνει.

2° ΣΤΑΔΙΟ (Προγραμματισμός των χρόνων πλήρους ανοίγματος)

1 - Οι δυο πόρτες είναι κλειστές. Ρυθμίστε το DIP 2 στο ΟΝ. Το led DL1 αναβοσβήνει.

2 - Πιέστε το PROG. Ηπρώτη πόρτα ανοίγει καταγράφοντας τουςχρόνους (οΜ2 παραμένει σταματημένη

κλειστή)

3 - Αφού οΜ1 έχει ολοκληρώσει το άνοιγμα, αναμείνατε 2 δευτερόλεπτα και πιέστε PROG (οι χρόνοι

του Μ1 έχουν αποθηκευτεί στη μνήμη)

4 - Ηδεύτερη πόρτα αρχίζει να ανοίγει καταγράφοντας τους χρόνους.

5 - Αφού οΜ2 έχει ολοκληρώσει το άνοιγμα, αναμείνατε 2 δευτερόλεπτα και πιέστε PROG (οι χρόνοι του Μ2 έχουν αποθηκευτεί στη

μνήμη)

6 - Περιμένετε να περάσει οεπιθυμητός χρόνος αναμονής πριν να επέλθει το αυτόματο κλείσιμο και μετά πιέστε το πλήκτρο PROG.

7 - ΟΜ2 κλείνει. Όταν ηδιαφορά φάσης μεταξύ των πορτών είναι τέτοια ώστε αυτές δεν θα αλληλεπικαλυφθούν όταν κλείσουν, πιέστε

το PROG για να κλείσει οΜ1.

8 - ΟΜ1 κλείνει χωρίς κίνδυνο αλληλοεπικάλυψης του Μ2. Το DL1 παύει να αναβοσβήνει.

9 - Οι δυο κινητήρες έχουν σταματήσει, οι χρόνοι τους έχουν αποθηκευτεί στη μνήμη

10 - Ρυθμίστε το DIP2 στο OFF.

3οΣΤΑΔΙΟ Προγραμματισμός τηλεχειριστηρίου

1 - Ρυθμίστε το DIP 1 στο ΟΝ και στην συνέχεια το DIP 2 του SW1 στο ON => το led DL1 θα

αναβοσβήσει για 10 δευτερόλεπτα.

2 - Πιέστε το πλήκτρο του τηλεχειριστηρίου (συνήθως το κανάλι Α) μέσα σε 10 δευτερόλεπτα. Αν το

τηλεχειριστήριο αποθηκευτεί σωστά, το led DL2 (πράσινο) θα ανάψει μια φορά.

3 - Οχρόνος προγραμματισμού των κωδικών ανανεώνεται αυτόματα για να μπορέσετε να αποθηκεύσετε το επόμενο τηλεχειριστήριο.

4 - Για να τελειώσετε τον προγραμματισμό αφήστε να περάσουν 10 δευτερόλεπτα ήπιέστε στιγμιαία το πλήκτρο PROG. => το led DL1

θα σταματήσει να αναβοσβήνει.

5 - Επαναφέρετε το DIP 1 και το DIP 2 στο OFF.

4οΣΤΑΔΙΟ (Προγραμματισμός χρόνου για άνοιγμα διάβασης πεζών)

1 - Οι δυο πόρτες είναι κλειστές. Τοποθετήστε το DIP2 στο ON. Το led DL1 αναβοσβήνει γρήγορα.

2 - Τοποθετήστε το DIP1 στο ON. Το led DL1 αναβοσβήνει αργά.

3 - Φέρτε σε επαφή τους ακροδέκτες COM και Ped Butt. Το led DL1 αναβοσβήνει.

4 - Όταν ηπόρτα είναι αρκετά ανοικτή, ξαναφέρετε σε επαφή τους ακροδέκτες COM και Ped Butt. Αυτό

θα σταματήσει τον Μ1.

5 - Αναμείνατε μέχρι να παρέλθει οεπιθυμητός χρόνος αναμονής πριν επέλθει το αυτόματο κλείσιμο και αμέσως μετά ξαναφέρετε σε

επαφή τους ακροδέκτες COM και Ped Butt.

6 - ΟΜ2 κλείνει. Οι χρόνοι έχουν απομνημονευθεί.

7 - Ρυθμίστε τα DIP 1 και DIP2 του SW1 στο OFF.

5οΣΤΑΔΙΟ Εξατομίκευση της διαμόρφωσης

Είναι δυνατόν να αλλάξετε την διαμόρφωση μετακινώντας τους διάφορους μικροδιακόπτες

Μικροδιακόπτες στο ΟΝ Μικροδιακόπτες στο OFF

DIP 3 Αυτόματο κλείσιμο ενεργοποιημένο Αυτόματο κλείσιμο απενεργοποιημένο

DIP 4 Φωτοκύτταρα ενεργά μόνο στο κλείσιμο Φωτοκύτταρα πάντα ενεργά

DIP 5 Προ-έκλαμψη των 3 δευτερολέπτων Κινητήρας και συσκευή εκλάμψεων εκκινούν μαζί.

DIP 6 Χειρισμός Κbutt και RADIO ανενεργοί στο άνοιγμα Χειρισμός K butt και RADIO βήμα-βήμα

DIP 7 Επιβράδυνση ενεργοποιημένη Επιβράδυνση μη ενεργοποιημένη

DIP 8 Ηλεκτρικό κλείδωμα ενεργοποιημένο Ηλεκτρικό κλείδωμα μη ενεργοποιημένο

DIP 9 Απεμπλοκή ηλεκτρικού κλειδώματος και διευκόλυνση

μπλοκαρίσματος ενεργοποιημένα.

Απεμπλοκή ηλεκτρικού κλειδώματος και διευκόλυνση

μπλοκαρίσματος απενεργοποιημένα.

DIP 10 Ζεύξη ηλεκτρικού κλειδώματος ενεργοποιημένη Ζεύξη ηλεκτρικού κλειδώματος απενεργοποιημένη

DIP 11 Λειτουργία black out ενεργοποιημένη

(δείτε στο εγχειρίδιο για περισσότερες πληροφορίες)

Λειτουργία black out απενεργοποιημένη

DIP 12 Επανακλείσιμο των φωτοκυττάρων στο πέρασμα

ενεργοποιημένο

Επανακλείσιμο των φωτοκυττάρων στο πέρασμα

απενεργοποιημένο

DIP 13 ΑUTOTEST παρακολούθησης προσέγγισης ενεργοποιημένο AUTOTEST παρακολούθησης προσέγγισης

απενεργοποιημένο

JP 17 Κλειστό για 2 κινητήρες. Ανοιχτό για έναν κινητήρα.

JP1, JP2 και JP3 πρέπει να είναι κλειστά.

1 2 3 4 5 6 7 8 9

10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9

10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9

10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Autres manuels pour KING FAST

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels RIB Entraînement CC

RIB

RIB JOLLY BIG ONE Manuel utilisateur

Manuels Entraînement CC populaires d'autres marques

Vincent Associates

Vincent Associates UNIBLITZ ED12DSS Manuel utilisateur

EKSMA OPTICS

EKSMA OPTICS DQ-100-4 Manuel de la liste des pièces

Chamberlain Garog

Chamberlain Garog D Series Manuel utilisateur

Parker

Parker PDS Series Manuel utilisateur

Festo

Festo DGC G Series Guide de configuration

Binks

Binks QS-5012-1-CE Manuel utilisateur

Danfoss

Danfoss VLT 2800 Series Fiche technique

ABB

ABB ACQ580-01 Series Manuel d'installation

YASKAWA

YASKAWA CANopen SI-S3 Manuel utilisateur

GE D20A6 Manuel utilisateur

Unex

Unex MC-D-250-1000-050W-TW Manuel utilisateur

Geckodrive

Geckodrive G213V Manuel utilisateur

ABB

ABB RSYC-01 Manuel utilisateur

Rockwell Automation

Rockwell Automation PowerFlex 700S Manuel du propriétaire

WEG

WEG DeviceNet CFW500 Manuel utilisateur

Siemens

Siemens SINAMICS G Fiche technique

Siemens

Siemens SINAMICS SM150 6SL3815-7NP41-0AA1 Mode d'emploi

SOMFY

SOMFY JR RU 30 Manuel utilisateur
