Renkforce READER6 Manuel utilisateur
Bedienungsanleitung
Transponder-Önungssystem
Best.-Nr. 751242 Seite 2 - 19
Operating Instructions
Transponder Opening System (RF Reader)
Item No. 751242 Page 20 - 37
Notice d’emploi
Système d’ouverture par transpondeur
(lecteur RF)
N° de commande 751242 Page 38 - 55
Gebruiksaanwijzing
Transponder-openingssysteem (RF-lezer)
Bestelnr. 751242 Pagina 56 - 73
2
Inhaltsverzeichnis
Seite
1. Einführung............................................................................................................................3
2. Symbol-Erklärung ...............................................................................................................3
3. Bestimmungsgemäße Verwendung ................................................................................4
4. Lieferumfang .......................................................................................................................4
5. Sicherheitshinweise ..........................................................................................................5
a) Allgemein........................................................................................................................5
b) Antennenmodul .............................................................................................................5
c) Montage..........................................................................................................................6
6. Funktionsbeschreibung .....................................................................................................7
7. Anschlüsse und Bedienelemente....................................................................................8
8. Anschluss.............................................................................................................................9
a) Spannungs-/Stromversorgung ...................................................................................9
b) Relais-Ausgang .............................................................................................................9
c) Antennenmodul .............................................................................................................9
9. Anwendungsbeispiele .....................................................................................................10
10. Inbetriebnahme.................................................................................................................12
a) Allgemein......................................................................................................................12
b) Anlernen des Master-Transponders........................................................................12
c) Anlernen der Benutzer-Transponder.......................................................................14
d) Löschen aller gespeicherten Benutzer-Transponder ...........................................15
e) Einstellen der Schaltzeit des Relais.........................................................................16
f) Relais aktivieren..........................................................................................................17
11. Wartung und Reinigung...................................................................................................18
12. Konformitätserklärung (DOC) .........................................................................................18
13. Entsorgung.........................................................................................................................18
14. Technische Daten.............................................................................................................19
3
1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforde-
rungen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen
Sie als Anwender diese Bedienungsanleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige
HinweisezurInbetriebnahme und Handhabung.AchtenSiehierauf, auch wenn
Sie dieses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der
jeweiligen Inhaber. Alle Rechte vorbehalten.
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de/kontakt
Österreich: www.conrad.at
www.business.conrad.at
Schweiz: www.conrad.ch
www.biz-conrad.ch
2. Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre
Gesundheit besteht, z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise
in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das „Pfeil“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise
zur Bedienung gegeben werden sollen.
4
3. Bestimmungsgemäße Verwendung
DerbestimmungsgemäßeEinsatzdiesesProduktsistdieErfassungvonTransponderdaten
übereinexternesAntennenmodul.DieseDatenwerdenvon demProduktmitdenineinem
internen EEPROM gespeicherten Transponderdaten verglichen.
Wird eine gespeicherter Transponder erkannt, so schaltet die Elektronik ein Relais, über
das z.B. ein Türöner gesteuert werden könnte.
Die Sicherheitshinweise und alle anderen Informationen der Bedienungsanleitung sind
unbedingt zu beachten.
Eine andere Verwendung als zuvor beschrieben ist nicht zulässig und führt zur Beschä-
digung dieses Produktes. Darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss,
Brand etc. verbunden.
DiesesProdukterfülltdiegesetzlichen,nationalenundeuropäischenAnforderungen.Alle
enthaltenenFirmennamenundProduktbezeichnungensindWarenzeichenderjeweiligen
Inhaber. Alle Rechte vorbehalten.
4. Lieferumfang
• Steuermodul
• AntennenmodulmitKabel
• 1xTransponderinScheckkartenform
• 2xTransponderfürSchlüsselring
• Bedienungsanleitung
5
5. Sicherheitshinweise
BeiSchäden,diedurchNichtbeachtendieserBedienungsanleitungverursacht
werden,erlischtdieGewährleistung/Garantie.FürFolgeschädenübernehmen
wir keine Haftung!
BeiSach-oderPersonenschäden,diedurchunsachgemäßeHandhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie!
a) Allgemein
• AusSicherheits-undZulassungsgründenistdaseigenmächtigeUmbauen
und/oder Verändern des Produkts nicht gestattet.
• VerwendenSiediesesProduktnichtinKrankenhäusernodermedizinischen
Einrichtungen. Obwohl das Produkt nur relativ schwache Funksignale aus-
sendet, könnten diese dort zu Funktionsstörungen von lebenserhaltenden
Systemen führen. Gleiches gilt möglicherweise in anderen Bereichen.
• DasProduktistkeinSpielzeug,esgehörtnichtinKinderhände.
• DasProduktistnurfürtrockene,geschlosseneInnenräumegeeignet.Setzen
SieeskeinerdirektenSonneneinstrahlung,Staubeinwirkung,Schmutz,starker
Hitze, Kälte, Feuchtigkeit oder Nässe aus, andernfalls wird es beschädigt.
• LassenSiedasVerpackungsmaterialnichtachtlosliegen,dieseskönntefür
Kinder zu einem gefährlichen Spielzeug werden.
• GehenSievorsichtigmitdemProduktum,durchStöße,Schlägeoderdem
Fall aus bereits geringer Höhe wird es beschädigt.
•Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, so wenden Sie sich bitte an uns oder an einen anderen
Fachmann.
b) Antennenmodul
• DasAntennenmodulbildetinVerbindungmitdemSteuermoduleinenSchwing-
kreis,derhoheSpannungenandenAnschlusskontaktenderAntenneerzeugt.
Vermeiden Sie jegliche Berührung mit diesen Kontakten.
• Achten Sie bei Montage und Betrieb auf einen geeigneten Berührungs-
schutz.
6
c) Montage
• DasProduktistnichtzumVerriegelnoderzurSicherungeinerTürentwickelt
worden. Bei längerem Verlassen des von dem Transponder-Lesegerät
zugänglich gemachten Raumes muss daher weiterhin die Tür mittels dem
Originalschlüssel verschlossen werden.
• MontierenSiedasProduktunbedingtso,dassesvorunberechtigterMani-
pulation geschützt ist (innerhalb eines Gebäudes).
• DasProduktisteinLese-undSteuergerätderWirkungsweiseTyp1nach
EN 60730 (VDE 0631).
• SichernSiedieVersorgungsleitungmiteinerSicherung2,5A(träge)ab.
• SolltedieSpannungs-/StromversorgungdesProduktsmitHilfeeinesKlin-
geltrafos (12 V/AC) erfolgen, so muss dieser den Anforderungen gemäß
EN 61558-2-8 (DIN VDE 0570 Teil 2-8) entsprechen.
• ZwischenAntennenmodulundTransponderdürfensichkeinemetallischen
Gegenstände befinden.
• DasAntennenmodulmussaufnichtmetallischemMaterial(Holz,Beton)mit
einem Mindestabstand von 30 mm zu anderen metallischen Teilen montiert
werden.
• DieAntennenleitungzwischenSteuermodulundAntennenmoduldarfnicht
längerals1,5msein.Andernfallskannder indentechnischenDatengenannte
Leseabstand (Abstand zwischen Antennenmodul und Transponder) nicht
gewährleistet werden.
• DieAntennenleitungdarfnichtunmittelbarnebenanderenstromführenden
Leitungen verlegt werden.
• EsdürfenkeinezweiAntennenleitungennebeneinanderverlegtwerden.
• BeiMontagemehrerer Transponder-Önungssysteme mussein Mindest-
abstand von 1 m zueinander eingehalten werden, um eine gegenseitige
Beeinflussung zu vermeiden.
7
6. Funktionsbeschreibung
Das Produkt kann mittels speziellen Transpondern ein Relais aktivieren und somit bei-
spielsweise einen Türöner ansteuern.
An dem Produkt können bis zu 50 Transponder angelernt und gespeichert werden.
Wirdbeider ErfassungundAuswertung derTransponderdateneiner dieserTransponder
erkannt, so schaltet das Relais (NO-Kontakt, Schließer).
Die Schaltzeit des Relais ist einstellbar (Impulsbetrieb 0,5 s oder eine Schaltdauer von
1 - 15 s in Schritten von 1 s).
Die Benutzer-Transponder, die einen Schaltvorgang des Relais und damit z.B. das Önen
einer Tür ermöglichen sollen, werden mittels eines Master-Transponders im EEPROM
angelernt und abgespeichert.
Beim Master-Transponder handelt es sich um einen beliebigen „normalen“
Transponder, der nach Betätigen einer Taste auf der Platine des Steuermoduls
als Master-Transponder dient. Eine detaillierte Beschreibung dieses Vorgangs
erfolgt im Kapitel 10.
8
7. Anschlüsse und Bedienelemente
1 +12 V/DC (oder 12 V/AC)
2 GND (oder 12 V/AC)
3 +24 V/DC
4 Relais 1 (Schließerkontakt, NO-Kontakt)
5 Relais 2 (Schließerkontakt, NO-Kontakt)
6 Antenne 1
7 Antenne 2
8 Taster
9 LED
1
2
3
4
5
6
7
8
9
9
8. Anschluss
a) Spannungs-/Stromversorgung
Die genaue Kontaktbelegung finden Sie in Kapitel 7. Das Steuermodul kann entweder
mit 12 V/DC, 24 V/DC oder mit 12 V/AC betrieben werden. Hierfür stehen jeweils separate
Eingänge zur Verfügung:
12 V/DC: Klemme 1 = +12 V/DC
Klemme 2 = GND
24 V/DC Klemme 3 = +24 V/DC
Klemme 2 = GND
12 V/AC Klemme 1 = 12 V/AC
Klemme 2 = 12 V/AC
Vertauschen Sie diese Anschlüsse niemals, da andernfalls das Produkt be-
schädigt wird, Verlust von Gewährleistung/Garantie!
Der gleichzeitige Anschluss mehrerer Betriebsspannungen (z.B. 12 V/DC und
24 V/DC) ist nicht möglich!
Das Produkt hat im normalen Lesemodus eine Stromaufnahme von unter 50 mA und beim
Schalten des Relais etwa 75 mA.
b) Relais-Ausgang
Der Relaisausgang (Klemmen 4/5, siehe Kapitel 7) ist potentialfrei. Die Anschlussdaten
des Relais finden Sie im Kapitel „Technische Daten“.
Schalten Sie über das Relais niemals die Netzspannung!
WenneingültigerBenutzer-TransponderandasAntennenmodulgehaltenwird,soaktiviert
das Steuermodul das Relais für die eingestellte Zeit (siehe Kapitel 10. e).
c) Antennenmodul
VerbindenSiediebeidenLeitungendesAntennenmodulsmitdenbeidenSchraubklemmen
(Klemmen 6/7, siehe Kapitel 7). Die Polarität ist dabei belanglos.
10

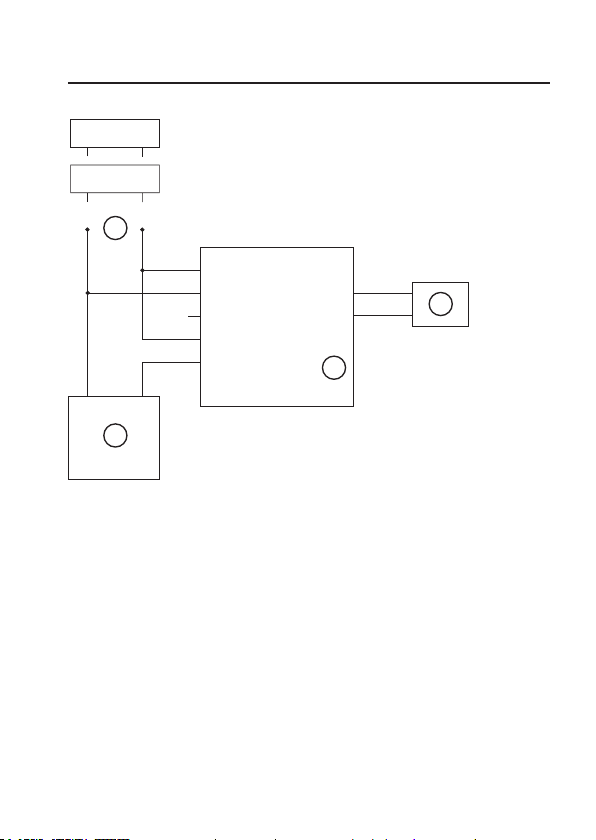

9. Anwendungsbeispiele
Schaltungsbeispiel: Türöner
1 Steuermodul
2 Externe Spannungs-/Stromversorgung (entweder 12 V/DC über ein stabilisiertes
Netzteil oder 12 V/AC über einen Klingeltrafo)
3 Antennenmodul
4 Türöner
+12 V
GND
+24 V
Rel 1
Rel 2
Ant 1
Ant 2
+12 V
GND
12 V/AC
1
2
3
4
