ReelCraft T-1116-08 Manuel utilisateur
Operating Instructions
Reelcraft Industries, Inc. • 2842 E Business Hwy 30, Columbia City, IN 46725
Ph: 800-444-3134 / 260-248-8188 • Fax: 800-444-4587 / 260-248-2605
Safe-T-Reel Air / Water Hose Reels
Model Numbers:
T-1116-08 T-1118-12
Read this manual carefully before installing, operating or
servicing this equipment.
IMPORTANT
Four 1/2” diameter mounting holes

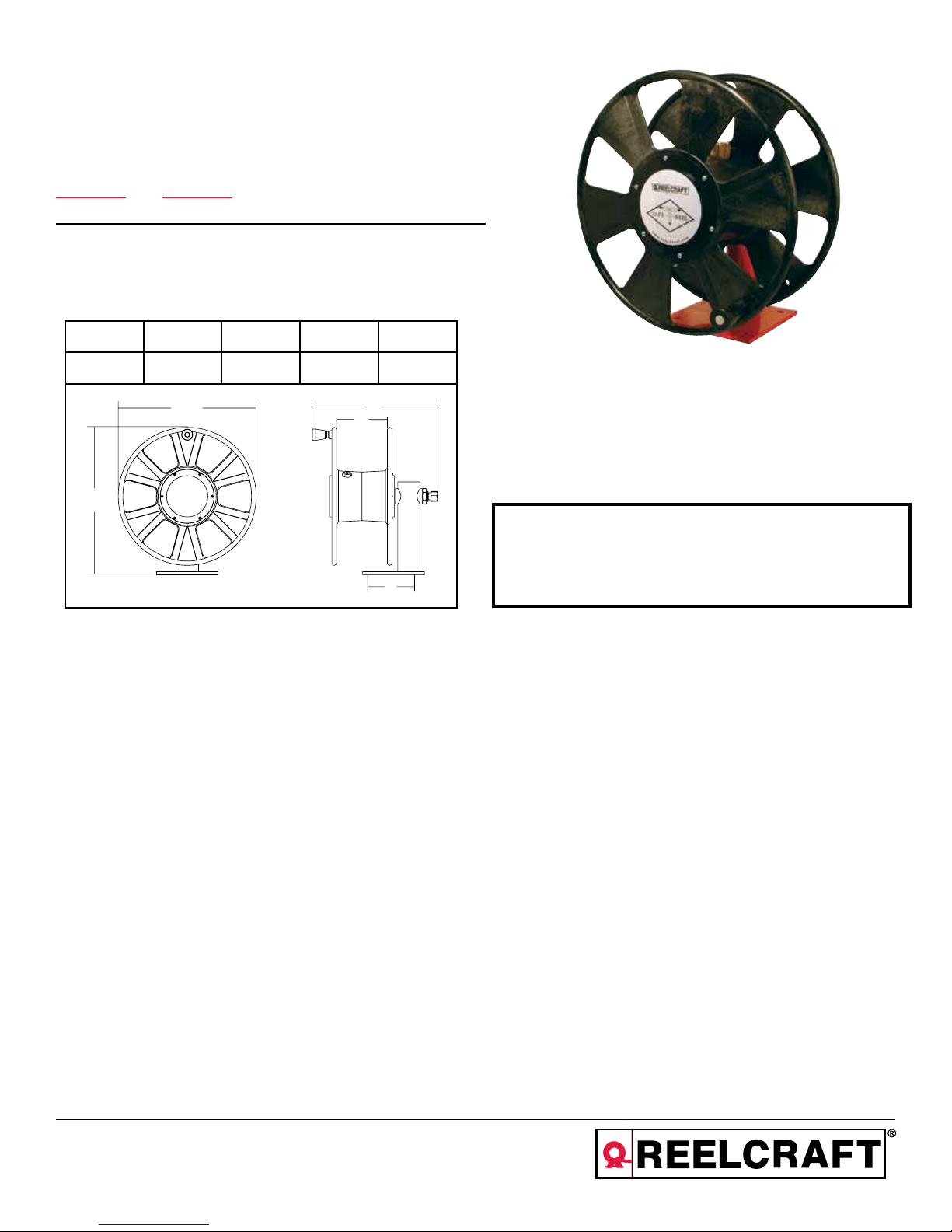

Dimensions
ABCDE
19” 18” 6” 12-1/2” 21-3/4”
Form# 1103-801 Rev: 7/2018
A
B E
C
D
• Bleed fluid/gas pressure from system before servicing reel.
• Before connecting reel to supply line ensure that supply line
pressure does not exceed maximum rated working pressure of
reel.
• Ensure that reel is properly installed before connecting to supply
line (see installation instructions).
• Do not wear loose fitting clothing while operating reel.
• Be aware of other personnel in work area.
• Pull hose from reel by grasping the hose itself, not the work
device.
• If a leak occurs in the hose or reel, remove supply line pressure
immediately.
• If reel ceases to unwind or rewind, remove pressure immediately.
Do not pull or jerk on the hose!
• Treat and respect the hose reel as any other piece of machinery,
observing all common safety practices.
SAFETY
Personal injury and/or equipment damage may result if proper safety
precautions are not observed.
Safe-T-Reel Air / Water Hose Reels
Page 2 www.reelcraft.com
INSTALLATION INSTRUCTIONS
Inspection
Unpack and inspect reel for damage. Turn the reel by hand to check for smooth operation. Check for completeness.

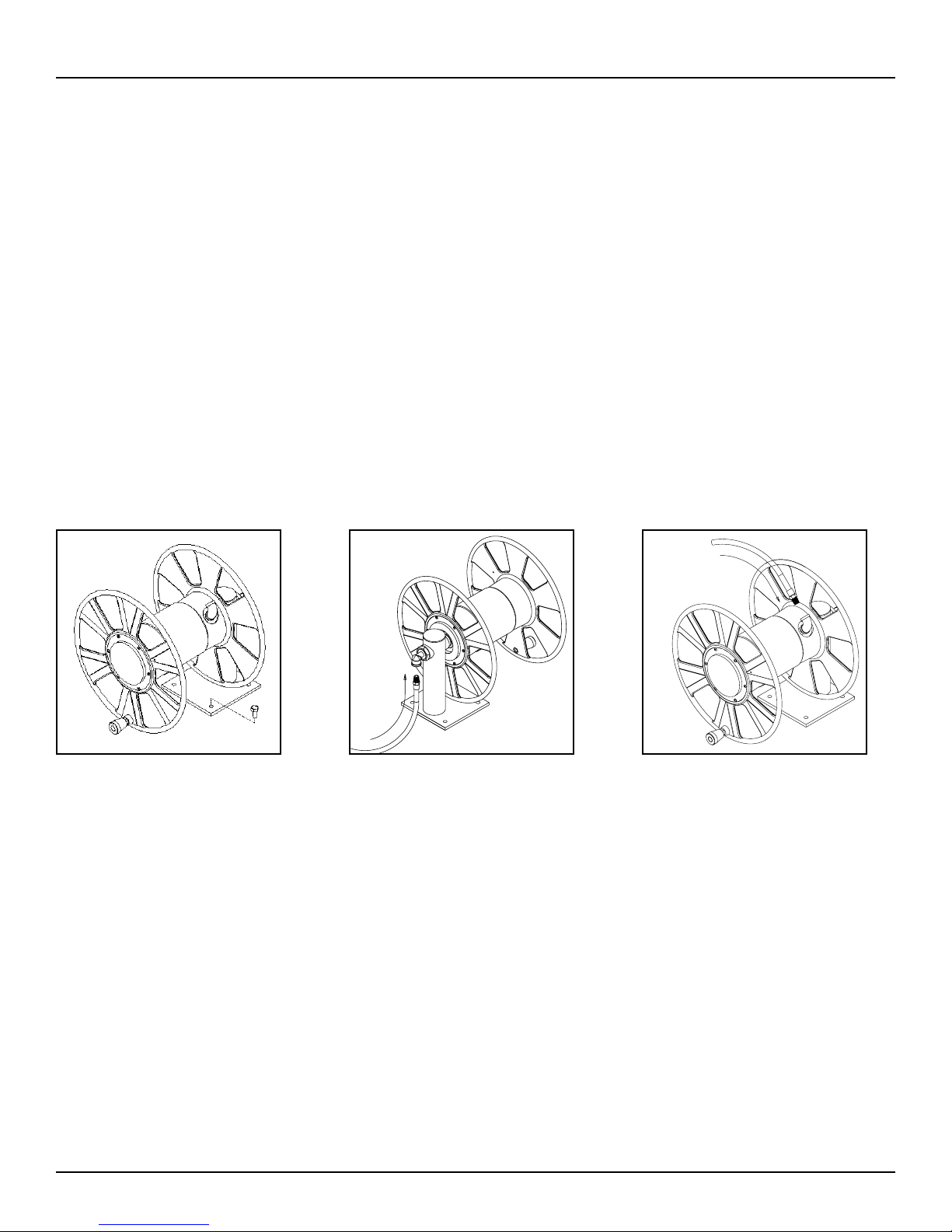

Figure 1 Figure 2 Figure 3
Mounting of the hose reel
1. Four 1/2” diameter mounting holes are located at the base of the reel. Mount reel using four (customer supplied) bolts;
tightening them securely to ensure a solid, rigid attachment. (Figure 1)
Connecting the inlet hose
1. Apply thread compound to all threads.
2. Thread male connector of supply line into 90° elbow located at the back of the reel. Tighten securely. (Figure 2)
Connecting the outlet hose
1. Apply thread compound to all threads.
2. Thread male connector of hose into 90° elbow located within the spool. Tighten securely. (Figure 3)
CAUTION:
Fully extend and charge hose before winding onto reel. Momentarily open control valve, when initially charging to purge hose of
gases. When fluid appears at control valve, close valve. This prevents flattening of the hose and excessive pressure on the drum
when fluid supply is reinitialized at a later time.
Safe-T-Reel Air / Water Hose Reels
www.reelcraft.com Page 3

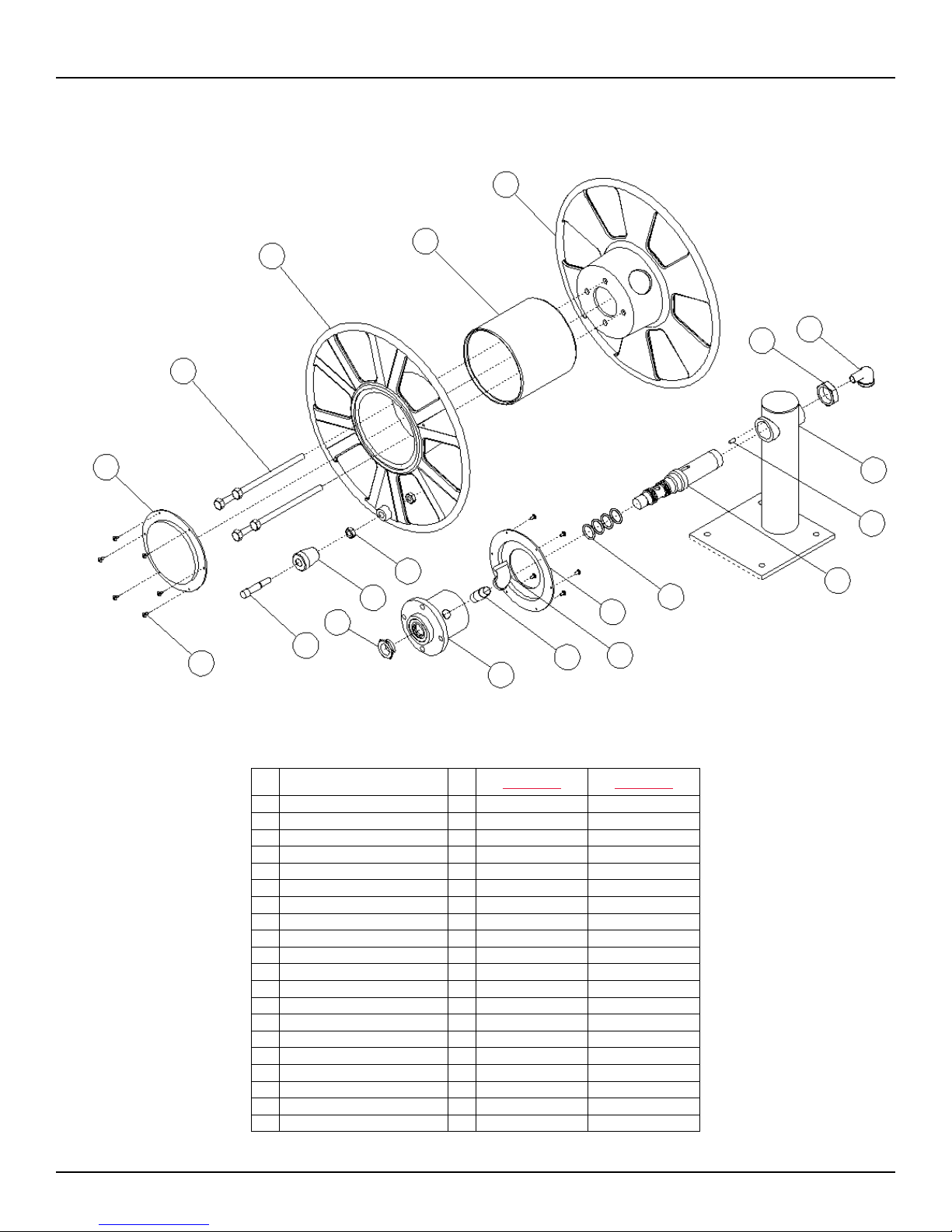

Item
#Description #
Req T-1116-08 T-1118-12
1Spool Cover 1 261517 261517
2Hex Cap Screw 4 S2-820 S2-820
3Spool Half 1 261520 261520
4Spool Spacer 1 261568 261568
5Spool Half Handle 1 261521-R 261521-R
6Self-Tapping Screw 12 S285-14 S285-14
7Post Handle 1 261515 261515
8Tensioning Nut 1 261532 261532
9 Handle 1 261514 261514
10 Hex Jam Nut 2 S77-108 S77-108
11 Hex Jam Nut 1 261575 261575
12 Street Elbow 1 S257-26 S159-5
13 Hub Assembly 1 600748 600755
14 Long Nipple 1 S150-131 S150-141
15 90° Elbow 1 S159-14 S159-15
16 Spool Cover 1 261518 261518
17 O-Ring 4 S364-214 S364-214
18 Main Shaft 1 261511 261560
19 Shaft Key 1 261516 261516
20 Base Assembly 1 600746 600746
1
2
34
5
11 12
20
19
18
17
16
15
14
13
10
9
8
7
6
ABCDE
19” 18” 6” 12-1/2” 21-3/4”
Safe-T-Reel carretes de la manguera
Números de modelo:
Lea este manual cuidadosamente antes de instalar, manejar
o reparar este equipo.
IMPORTANTE
Cuatro huecos de ensablaje 1/2
Dimensions
A
B E
C
D
• Antes de conectar la línea de suministro, asegúrese de que el
carrete se haya instalado correctamente (vea las instrucciones de
instalación).
• Antes de prestar servicio al carrete, descargue la presión de
fluido/gas del sistema.
• Antes de conectar el carrete a la línea de suministro, asegúrese
de que la presión de la línea no supere la presión nominal
máxima de funcionamiento del carrete.
• No use vestimenta suelta cuando maneje el carrete.
• Manténgase al tanto de la presencia de otros miembros del per-
sonal en la zona de trabajo.
• Si se produce una fuga en la manguera o en el carrete, quite la
presión a la línea de suministro inmediatamente.
SEGURIDAD
Si no se observan las precauciones adecuadas de seguridad, pueden
producirse lesiones al equipo.
Instrucciones de operación
T-1116-08 T-1118-12
Reelcraft Industries, Inc. • 2842 E Business Hwy 30, Columbia City, IN 46725
Ph: 800-444-3134 / 260-248-8188 • Fax: 800-444-4587 / 260-248-2605
Form# 1103-801 Rev: 7/2018
Safe-T-Reel carretes de la manguera
www.reelcraft.com Page 5
Instrucciones de instalación
Inspección
Desempaque e inspeccione el carrete para verificar si se observa algún daño. Haga girar el carrete manualmente para verificar que su
funcionamiento sea suave y sin impedimentos. Verifique que esté completo.

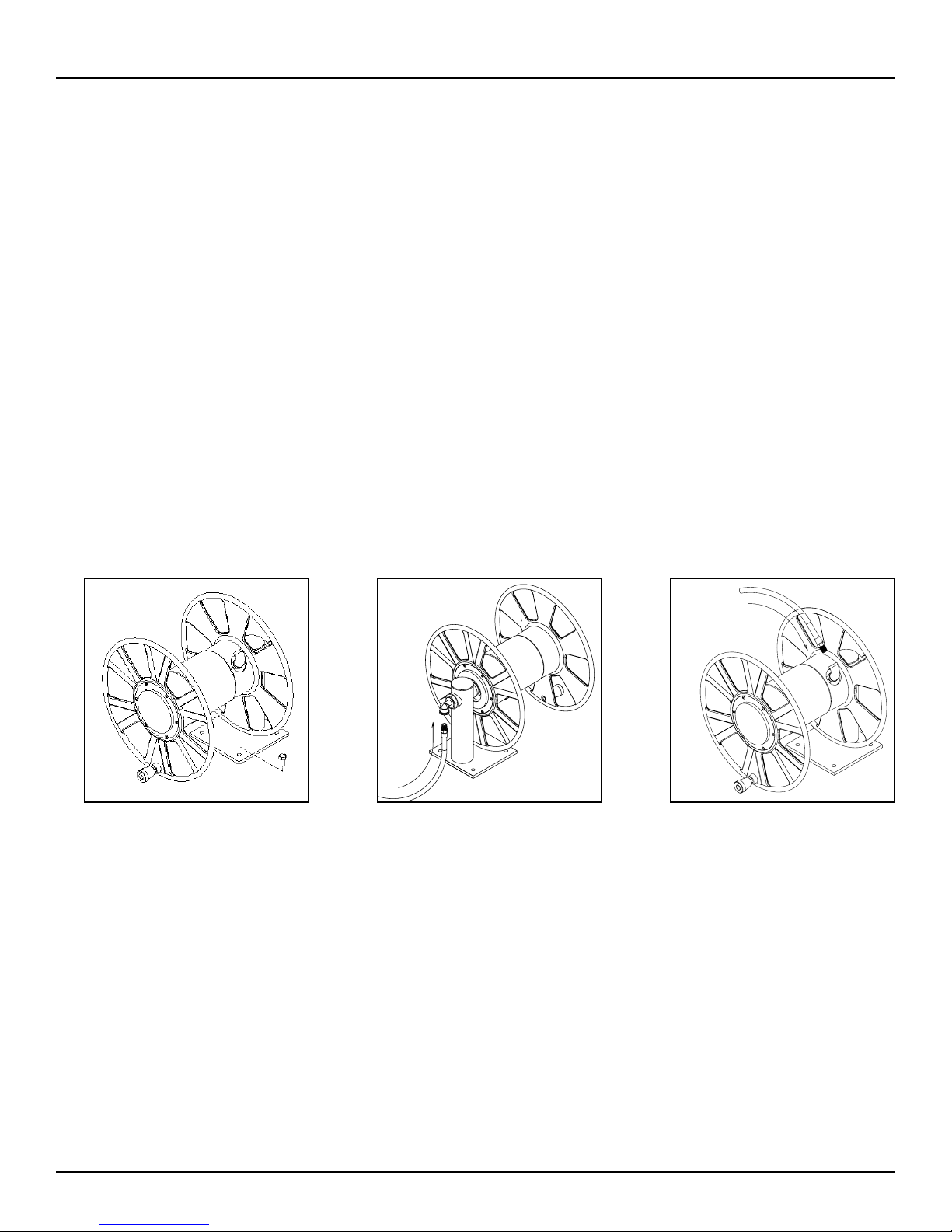

Figura 1 Figura 2 Figura 3
Montaje de todos los carretes de manguera
1. En la base de carrete se encuentran cuatro agujeros de montaje de 13 mm (1/2”) de diámetro. Monte el carrete utilizando
cuatro pernos (a suministrar por el cliente); apriételos firmemente, para asegurar una fijación fuerte y rígida. (Figura 1)
Conexión del cordón de entrada
1. Aplique lubricante para roscas a todas las roscas.
2. Enrosque el conector macho de la línea de suministro en el codo a 90º ubicado en la cara posterior del carrete. Apriételo
firmemente. (Figura 2)
Conexión del cordón de salida
1. Aplique lubricante para roscas a todas las roscas.
2. Enrosque el conector macho de la manguera en el codo a 90º ubicado dentro de la bobina. Apriételo firmemente. (Figura 3)
ATENCIÓN:
Extienda y cargue completamente la manguera antes de enrollarla en el carrete. Durante la carga inicial, abra momentáneamente
la válvula de control para purgar de gases la manguera. Cuando aparezca el fluido en la válvula de control, ciérrela. Esto impide
el aplanamiento de la manguera y la aplicación de una presión excesiva sobre el tambor cuando se reinicie más adelante el
suministro de fluido.
Safe-T-Reel carretes de la manguera
Page 6 www.reelcraft.com

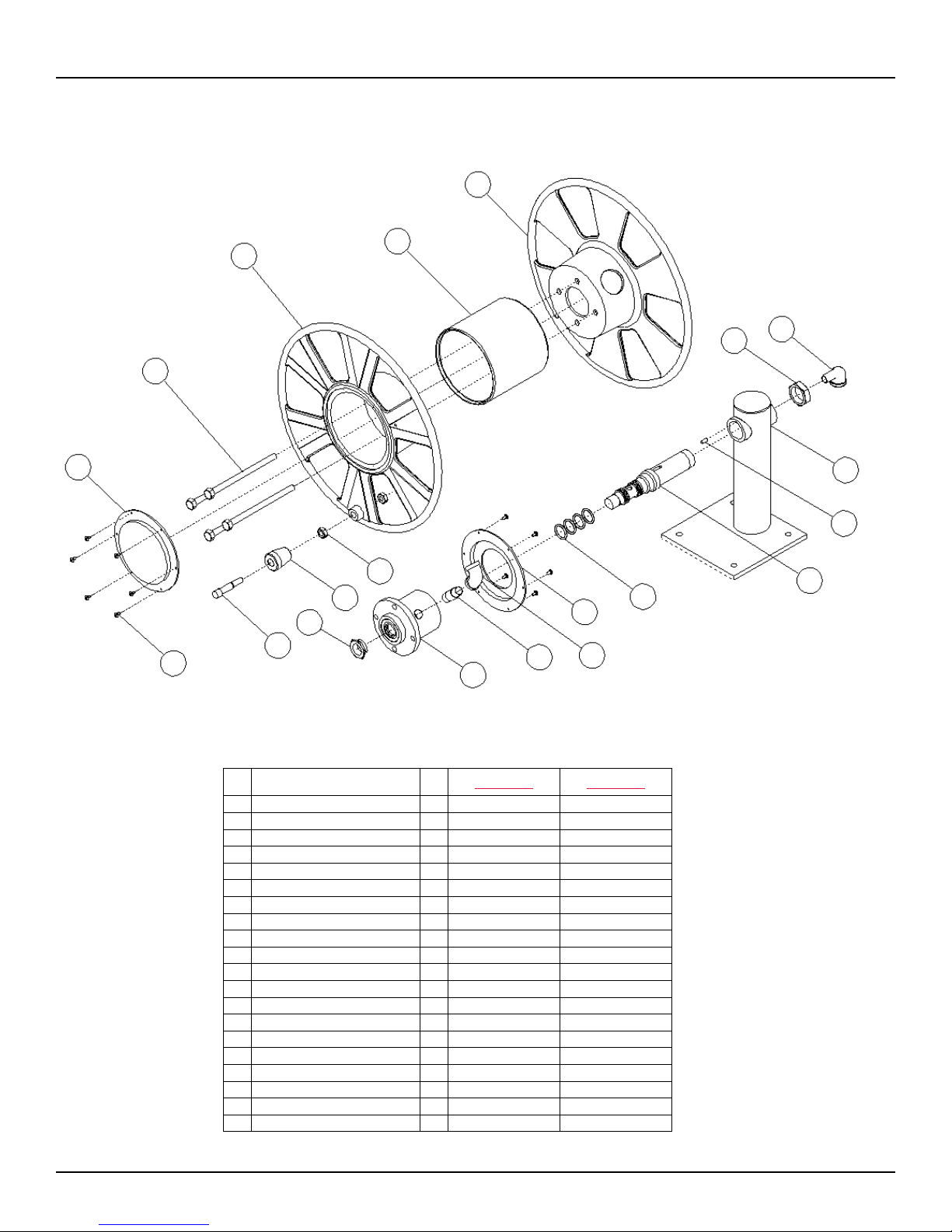

Ítem
N° DESCRIPCIÓN No.
Req T-1116-08 T-1118-12
1Cubierta de bobina 1 261517 261517
2Tornillo de cabeza hexagonal 4 S2-820 S2-820
3Mitad de bobina 1 261520 261520
4Espaciador de bobina 1 261568 261568
5Manija de mitad de bobina 1 261521-R 261521-R
6Tornillo autorroscante 12 S285-14 S285-14
7Soporte de manija 1 261515 261515
8Tuerca tensionadora 1 261532 261532
9 Manija 1 261514 261514
10 Contratuerca hexagonal 2 S77-108 S77-108
11 Contratuerca hexagonal 1 261575 261575
12 Codo de calle 1 S257-26 S159-5
13 Conjunto de cubo 1 600748 600755
14 Niple largo 1 S150-131 S150-141
15 Codo a 90º 1 S159-14 S159-15
16 Cubierta de bobina 1 261518 261518
17 Junta tórica ('O-ring') 4 S364-214 S364-214
18 Eje principal 1 261511 261560
19 Chaveta de eje 1 261516 261516
20 Conjunto de base 1 600746 600746
1
2
34
5
11 12
20
19
18
17
16
15
14
13
10
9
8
7
6
ABCDE
19” 18” 6” 12-1/2” 21-3/4”
Consignes d’utilisation
Safe-T-Reel dèvidoirs de tuyau
Numéros de type :
Lire soigneusement ce manuel avant d’installer, utiliser ou
entretenir cet équipment.
IMPORTANT
4 trous de montage de diametre 1/2”
Dimensions
A
B E
C
D
• S’assurer que l’enrouleur a été correctement installé avant
de raccorder la conduite d’alimentation (voit les instructions
d’installation).
• Purger le système de fluide/gaz avant de mettre l’enrouleur en
service.
• Avant de brancher l’enrouleur sur la conduite d’alimentation,
s’assurer que sa pression ne dépasse pas la pression de service
maximale de l’enrouleur.
• Même à basse pression c’est très dangereux et peut causer des
dommages irréparables ou la mort.
• Ne pas porter des vêtements lâches en utilisant l’enrouleur.
• Se soucier de la présence d’autres personnes dans la zone de
travail.
• Si une fuite se produit au niveau du tuyau ou de l’enrouleur,
enlever immédiatement la pression venant de la conduite
d’alimentation.
SÉCURITÉ
Des blessures corporelles et/ou des dégâts matériels peut arriver si
les précautions de sécurité adéquate ne sont pas suivies.
T-1116-08 T-1118-12
Reelcraft Industries, Inc. • 2842 E Business Hwy 30, Columbia City, IN 46725
Ph: 800-444-3134 / 260-248-8188 • Fax: 800-444-4587 / 260-248-2605
Form# 1103-801 Rev: 7/2018
Safe-T-Reel dèvidoirs de tuyau
Page 8 www.reelcraft.com
Instructions d’installation
Inspection
Déballer et inspecter l’enrouleur pour chercher d’éventuels dommages. Tourner l’enrouleur à la main pour vérifier son bon fonc-
tionnement. Vérifier que tout est complet.
Figure 1 Figure 2 Figure 3
Montage de tous les enrouleurs de tuyau
1. Quatre trous de montage de 1/2” de diamètre sont situés sur le socle de l’enrouleur. Monter l’enrouleur avec quatre bou-
lons (de fourniture locale). Bien les serrer pour assurer une fixation rigide et solide. (Figure 1)
Raccordement de l’arrivée
1. Appliquer de la graisse de protection sur tous les filets.
2. Visser le connecteur mâle de tuyau dans le coude à 90° situé à l’arrière du tambour. Bien serrer. (Figure 2)
Raccordement de la sortie
1. Appliquer de la graisse de protection sur tous les filets.
2. Visser le connecteur mâle de tuyau dans le coude à 90° situé dans l’enrouleur. Bien serrer. (Figure 3)
ATTENTION :
Dérouler complètement le tuyau et le mettre en charge avant de l’enrouler sur le tambour. Ouvrir momentanément la vanne de
commande de sortie à la mise en charge initiale pour purger les gaz du tuyau. Quand le fluide apparaît refermer cette vanne.
Cela évite l’aplatissement du tuyau et une pression excessive sur le tambour si l’alimentation en fluide est réinitialisée ultérieure-
ment.
Safe-T-Reel dèvidoirs de tuyau
www.reelcraft.com Page 9

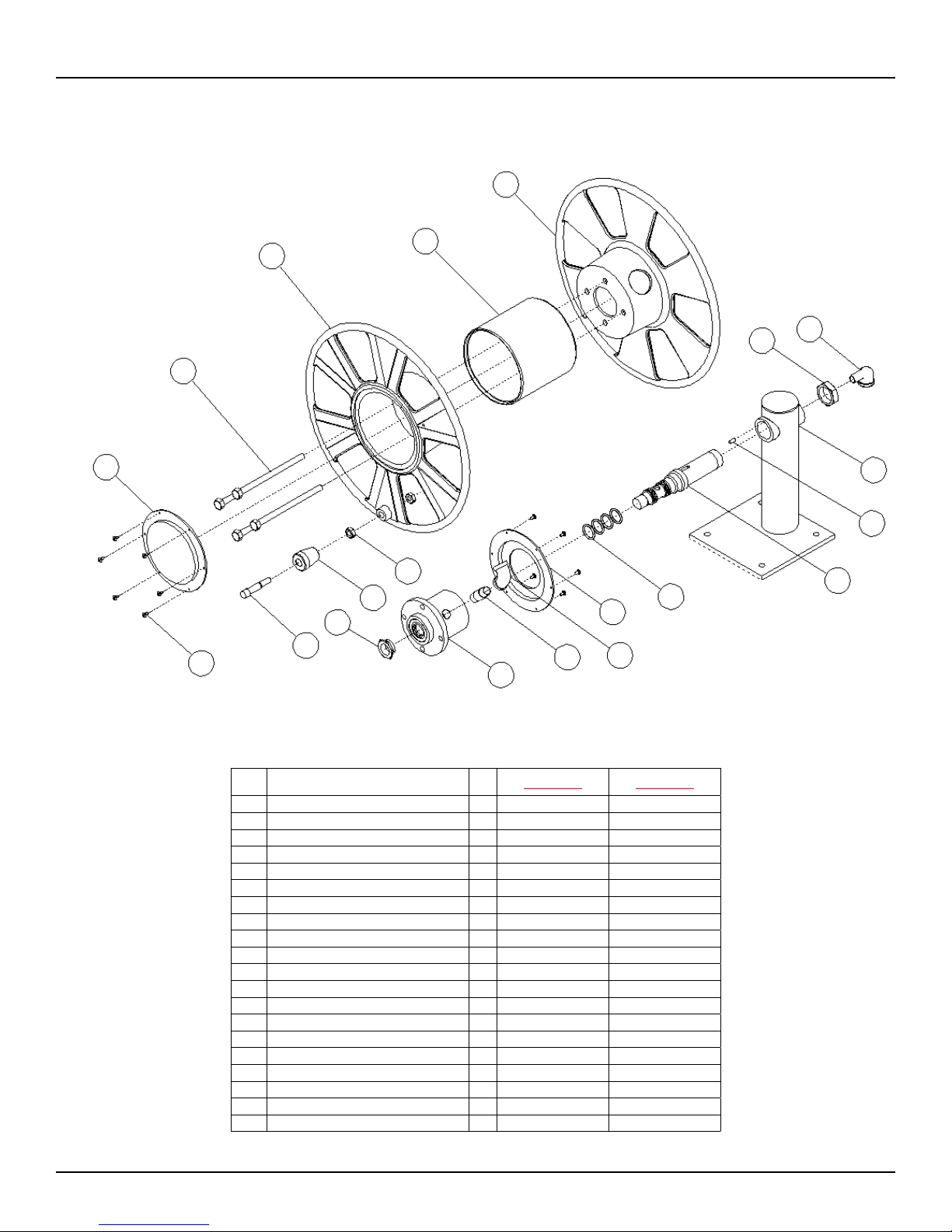

N° de
RÉF Description QTÉ T-1116-08 T-1118-12
1Couvercle de tambour 1 261517 261517
2Vis tête 6 pans 4 S2-820 S2-820
3Moitié de tambour 1 261520 261520
4Espaceur de tambour 1 261568 261568
5Moitié de tambour (poignée) de tension 1 261521-R 261521-R
6Vis autotaraudeuse 12 S285-14 S285-14
7Tige de poignée 1 261515 261515
8Écrou de tension 1 261532 261532
9 Poignée 1 261514 261514
10 Contre-écrou 6 pans 2 S77-108 S77-108
11 Contre-écrou 6 pans 1 261575 261575
12 Coude M/F 1 S257-26 S159-5
13 Ensemble de moyeu 1 600748 600755
14 Mamelon long 1 S150-131 S150-141
15 Coude 90° 1 S159-14 S159-15
16 Couvercle de tambour 1 261518 261518
17 Joint torique 4 S364-214 S364-214
18 Axe principal 1 261511 261560
19 Clavette d'axe 1 261516 261516
20 Ensemble de socle 1 600746 600746
1
2
34
5
11 12
20
19
18
17
16
15
14
13
10
9
8
7
6
